Małe panele fotowoltaiczne – kompaktowe wymiary, które zmienią Twój dach

Mały panel na dachu, balkonie albo łódce nie musi oznaczać kompromisu, lecz wymaga precyzyjnego doboru do powierzchni, kąta nasłonecznienia i obciążenia wiatrem. Różnica między kompaktowym modułem 100 W a pełnowymiarowym 450 W to nie tylko centymetry, lecz przede wszystkim gęstość ogniw, sprawność konwersji i zachowanie termiczne w upalne lipcowe południe. Warto więc rozbić temat na czynniki pierwsze i zobaczyć, co tak naprawdę kryje się pod hasłem panele fotowoltaiczne małe wymiary.

• Najpopularniejsze wymiary małych paneli PV i ich rzeczywista moc
• Małe panele fotowoltaiczne na balkon, łódkę i do kampera gdzie naprawdę się sprawdzają
• Jak dobrać kompaktowy panel do ograniczonej powierzchni dachu
• Mały panel PV a wydajność czy mniejszy wymiar oznacza mniejszy zysk z energii
• Najczęstsze pytania inwestorów o małe panele

Najpopularniejsze wymiary małych paneli PV i ich rzeczywista moc

Standardowy moduł mieszkaniowy mierzy dziś około 1722 × 1134 mm przy masie 21-24 kg, co wynika z rozstawu ogniw monokrystalicznych 182 mm i aluminiowej ramy o grubości 30-35 mm. Modele określane jako małe panele fotowoltaiczne mieszczą się zwykle w przedziale 1200-1500 mm długości i 600-800 mm szerokości, a ich moc oscyluje między 100 a 250 W.

Gęstość upakowania ogniw decyduje o tym, czy krótszy moduł odda realnie więcej energii z metra kwadratowego. Ogniwa typu half-cut o wymiarze 182 × 91 mm pozwalają zmieścić 4 × 8 sztuk na powierzchni 0,8 m² i uzyskać sprawność 19-21%, podczas gdy starsze ogniwa full-cell dawały 17-18%. To właśnie ta różnica sprawia, że kompaktowy panel nowej generacji potrafi nawiązać walkę z większym, ale przestarzałym bratem.

Przy wyborze warto zwrócić uwagę na trzy ukryte parametry: tolerancję mocy (zwykle 0 do +5 W), współczynnik temperaturowy Pmax (im bliżej −0,30%/°C, tym lepiej) oraz napięcie obwodu otwartego Voc. Ten ostatni wpływa na liczbę paneli w stringu i dobór inwertera. Moduł 150 W ma zwykle Voc około 22 V, a 200 W już 24-25 V, co ma znaczenie przy łączeniu w szeregu z falownikiem o napięciu startowym 80 V.

Masa w przeliczeniu na metr kwadratowy dla małych modułów wynosi średnio 12-14 kg/m², podczas gdy pełnowymiarowe osiągają 13-15 kg/m². Pozornie niewielka różnica staje się istotna przy dachach krytych blachą trapezową lub płytą warstwową, gdzie każdy kilogram rozkłada się na 4-6 punktów montażowych.

Małe panele fotowoltaiczne na balkon, łódkę i do kampera gdzie naprawdę się sprawdzają

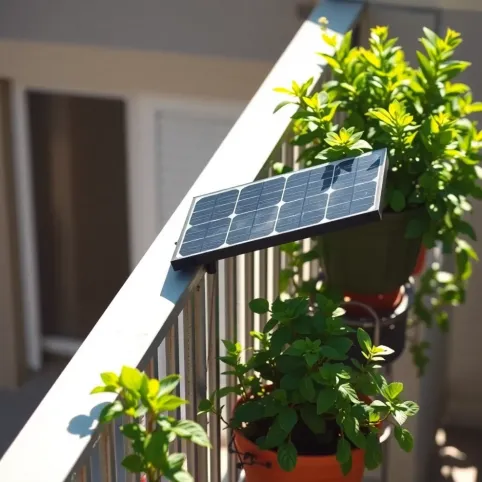

Balkon południowy z 6 m² powierzchni użytkowej zwykle nie pomieści pełnego modułu 1722 mm, lecz zmieści dwa mniejsze po 130 W w orientacji pionowej. Przy nasłonecznieniu 1100 kWh/m²/rok w polskich warunkach taka para odda 220-240 kWh rocznie, czyli pokryje zapotrzebowanie na oświetlenie LED i ładowanie laptopa. Kluczowe pozostaje zachowanie 10 cm odstępu od barierki, by ciepło z grzejnika balkonowego nie degradowało ogniw.

Na łódce żaglowej z pokładem długości 4,5 m sprawdzają się elastyczne moduły 100-150 W o grubości 2-3 mm i masie poniżej 3 kg. Ich moc na metr kwadratowy spada do 120-140 W, ponieważ brak aluminiowej ramy utrudnia odprowadzanie ciepła, a każdy stopień powyżej 25°C obniża uzysk o 0,3%. Dlatego w żeglarstwie lepiej wybrać panel sztywny z ramą, nawet kosztem dodatkowych 2 kg.

Kamper i przyczepa kempingowa to przypadek szczególny, bo wymiary ogranicza dach pojazdu oraz drzwi garażowe. Miniaturowe panele fotowoltaiczne o mocy 80-100 W i rozmiarach 900 × 550 mm montuje się na dachu w liczbie 2-4 sztuk, co przy autarkicznym zużyciu 600-800 Wh dziennie pokrywa ładowanie akumulatora LiFePO4 w 5-6 godzin słonecznej pogody. Regulatory MPPT 10-20 A za 180-250 zł stanowią tu minimalny koszt wejścia.

W każdym z tych zastosowań największą pułapką bywa prąd zwarcia Isc, który przy mniejszym module wynosi 5-8 A i wymaga przewodu solarnego 4 mm² oraz bezpiecznika 10 A. Zbyt cienki kabel na odcinku 8 m może stracić 3% mocy wskutek spadku napięcia. Przy panelach kompaktowych skala zjawiska jest mniejsza niż przy instalacjach dachowych, ale błąd wciąż obniża uzysk o kilkanaście kilowatogodzin rocznie.

• Balkon: 2 × 130 W = 260 W, koszt zestawu z mikroinwerterem 1300-1600 zł.
• Łódka: 1 × 150 W elastyczny, koszt 750-950 zł z regulatorem PWM.
• Kamper: 2 × 100 W sztywne, koszt 1400-1700 zł z regulatorem MPPT 20 A.

Jak dobrać kompaktowy panel do ograniczonej powierzchni dachu

Powierzchnia użytkowa dachu płaskiego o wymiarach 4 × 3 m to zaledwie 12 m², z czego po odjęciu strefy serwisowej 60 cm od krawędzi zostaje 8,5 m². Na takiej przestrzeni zmieści się 6 modułów po 150 W albo 4 po 250 W. Pierwsze rozwiązanie daje 900 W mocy i większą odporność na zacienienie, drugie 1000 W, ale przy większym ryzyku nierównomiernego starzenia ogniw.

Kąt pochylenia wpływa na uzysk w sposób nieliniowy. Dla Warszawy optymalny kąt roczny wynosi 35°, ale już 25° zmniejsza produkcję zaledwie o 4-5%. Kompaktowe panele fotowoltaiczne o długości poniżej 1500 mm łatwiej ustawić pod mniejszym kątem, bo ich tylna sekcja nie wychodzi poza obrys konstrukcji. To ważne na dachach z attyką wyższą niż 60 cm, gdzie montaż pod 35° wymagałby podwyższenia stelaża.

Strefa wiatrowa w Polsce waha się od I (250 Pa) na południu do III (560 Pa) nad Bałtykiem, a obciążenie śniegiem rośnie z 80 kg/m² w strefie I do 160 kg/m² w III. Te wartości przekładają się na liczbę haków i klemmer w systemie montażowym. Dach skośny w strefie III wymaga rozstawu haków co 80 cm i dodatkowej klemy środkowej, co przy module 1450 mm oznacza 3 punkty mocowania zamiast dwóch.

Przed zakupem warto wykonać rzut z drona lub pomiar laserowy, ponieważ błąd 5 cm przy rozstawie haków potrafi kosztować 200-400 zł za dodatkowy komplet mocowań. Na dachach krytych papą bitumiczną konieczne jest dodatkowe zabezpieczenie blachą wulkanizowaną EPDM, bez niej hak będzie przebijał pokrycie przez 10-15 lat, a woda znajdzie drogę do izolacji.

Dobór haków, klemmer i obciążenia balastowego musi wykonać projektant z uprawnieniami w specjalności instalacyjnej. Samodzielne przeliczenie bez znajomości normy PN-EN 1991-1-4 grozi zerwaniem modułów przy wichurze powyżej 100 km/h.

Mały panel PV a wydajność czy mniejszy wymiar oznacza mniejszy zysk z energii

Sprawność nominalna nie zależy bezpośrednio od rozmiaru, lecz od jakości ogniw i technologii back-contact albo TOPCon. Moduł 200 W o wymiarach 1450 × 770 mm osiąga 20,5%, natomiast moduł 100 W o powierzchni 0,55 m² potrafi mieć 19,2%. Różnica 1,3 punktu procentowego przekłada się na 15-18 kWh rocznie z każdego kilowata mocy zainstalowanej.

Temperatura pracy to drugi czynnik, o którym rzadko się mówi. Mniejsze moduły mają proporcjonalnie większą powierzchnię ramy, co poprawia chłodzenie przez konwekcję. W pełnym słońcu lipcowego południa kompaktowy panel pracuje o 2-4°C chłodniej niż pełnowymiarowy, a to daje dodatkowe 0,6-1,2% uzysku. Przez cały rok różnica sięga 25-40 kWh z kilowata.

Degradacja roczna w pierwszym roku wynosi 1-2%, a w kolejnych latach 0,4-0,55% dla ogniw monokrystalicznych. Po 25 latach moduł zachowuje 84-87% mocy początkowej. W praktyce mały panel pracuje nieco łagodniej, bo mniejsza sekcja ogniw wolniej się starzeje niż duża płyta z 60 ogniwami, gdzie lokalne mikropęknięcia potrafią rozprzestrzeniać się szybciej.

Zysk z energii zależy też od współczynnika wydajności PR (performance ratio), który dla prawidłowo zaprojektowanej instalacji balkonowej wynosi 0,78-0,82, a dla dachowej 0,82-0,88. Na balkonie tracimy przez zacienienie barierką i niższy kąt padania promieni, dlatego kompaktowy moduł zamontowany pod 30° na wsporniku daje wyższy PR niż ten sam panel przy ścianie. Warto o tym pamiętać, planując montaż.

Przykładowa krzywa uzysku w polskich warunkach

Poniższa wizualizacja pokazuje, jak rozkłada się miesięczna produkcja kompaktowego zestawu 1 kWp w centralnej Polsce. Widać wyraźny skok produkcji między kwietniem a lipcem oraz spadek w grudniu do 5% wartości szczytowej.

Łatwo policzyć, że kompaktowy zestaw 1 kWp w centralnej Polsce zwraca się inwestorowi balkonowemu po 4-5 latach przy cenie energii 0,95 zł/kWh i rocznym zużyciu 1000 kWh. Na dachu z dotacją Mój Prąd czas ten spada do 2-3 lat.

Kiedy kompaktowy panel nie ma sensu

Przy dachu o powierzchni powyżej 25 m² pełnowymiarowe moduły dają lepszy stosunek ceny do mocy, bo koszt ramy i szkła rozkłada się na większą liczbę ogniw. Również w farmach gruntowych małe panele fotowoltaiczne przegrywają ekonomicznie z modułami 540-600 W, gdyż wymagają większej liczby klemmer i dłuższych kabli.

Na dachach skośnych o nachyleniu powyżej 45° kompaktowy panel o krótszej krawędzi łatwiej wpada w strefę zacienienia od komina, co obniża uzysk o 15-25%. W takim przypadku lepiej rozważyć dwa mniejsze moduły obok siebie niż jeden większy, bo klemy środkowe rozkładają obciążenie termiczne.

Najczęstsze pytania inwestorów o małe panele

Czy mikroinwerter obsłuży kompaktowy panel 150 W? Tak, pod warunkiem że napięcie Voc mieści się w zakresie startowym urządzenia. Dla większości mikroinwerterów to 22-50 V, a moduł 150 W ma zwykle 22-24 V. Przy 4 takich panelach w stringu osiągamy 88-96 V Voc, co wymaga inwertera stringowego z MPPT, a nie mikro.

Jakie są realne wymiary paneli fotowoltaicznych do kampera? Najpopularniejsze to 1100 × 540 mm dla mocy 100 W oraz 1300 × 670 mm dla 160 W. Montaż na dachu pojazdu wymaga ramy aluminiowej przykręconej do listwy wzmocnionej, bo klejenie samą taśmą 3M VHB trzyma tylko do 80 km/h.

Ile paneli 200 W zmieści się na dachu 4 × 3 m? W układzie pionowym 3 rzędy po 2 sztuki, łącznie 6 modułów o łącznej mocy 1200 W. Wymaga to klemmer bocznych co 720 mm i haków co 80 cm w strefie wiatrowej II. Łączna masa modułów wyniesie 70 kg, a z konstrukcją 110-120 kg.

Czy warto kupować panele fotowoltaiczne małe wymiary z rynku wtórnego? Ryzyko jest duże, bo nie znamy historii degradacji i mikropęknięć. Lepszym rozwiązaniem jest zakup nowego modułu z gwarancją producenta na 12-15 lat i liniową gwarancją mocy 25 lat. Różnica cenowa sięga 200-400 zł, a spokój użytkowania bezcenny.

Źródła danych i norm: PN-EN 1991-1-3 (obciążenie śniegiem), PN-EN 1991-1-4 (obciążenie wiatrem), mapa stref wiatrowych i śniegowych IMiGW, katalogi techniczne producentów modułów monokrystalicznych, raport IEA PVPS 2024. Materiał opracowano na podstawie publicznie dostępnych specyfikacji technicznych i norm europejskich.
