Wymiary paneli fotowoltaicznych determinują znacznie więcej niż tylko estetykę dachu. Kluczowe dylematy to: czy wybrać większe moduły, które dają większą moc na sztukę, czy mniejsze, łatwiejsze do dopasowania do skomplikowanego pokrycia; oraz jaki wpływ na projekt ma masa paneli względem nośności dachu. Trzeci wątek to rozmieszczenie — czy lepiej skorzystać z modułów dachowych, czy z instalacji naziemnej, gdzie ograniczenia wymiarowe są mniejsze.

• standardowe wymiary paneli fotowoltaicznych
• waga paneli fotowoltaicznych i jej wpływ
• czynniki wpływające na wymiary modułów PV
• zależność mocy od rozmiaru paneli
• rozmieszczenie na dachu a instalacje naziemne
• dobór konstrukcji wsporczych do wymiarów paneli
• szacowanie powierzchni instalacji PV i odstępów
• wymiary paneli fotowoltaicznych

Poniżej zestawienie przykładowych, powszechnie dostępnych wymiarów, mocy i masy typowych paneli fotowoltaicznych. Dane zbiorcze pokazują korelacje: większa liczba ogniw zwykle oznacza dłuższy moduł i wyższą moc, ale też większą wagę.

Z tabeli widać, że moduł o mocy 400–450 W zwykle zajmuje około 1,7–2,2 m²; przekłada się to na gęstość mocy rzędu 180–260 W/m², zależnie od technologii ogniw. Przykład praktyczny: instalacja 5 kW oparta na panelach 420 W wymaga około 12 sztuk, co daje powierzchnię netto ~23–25 m²; po uwzględnieniu odstępów i dojść warto planować 10–20% więcej miejsca.

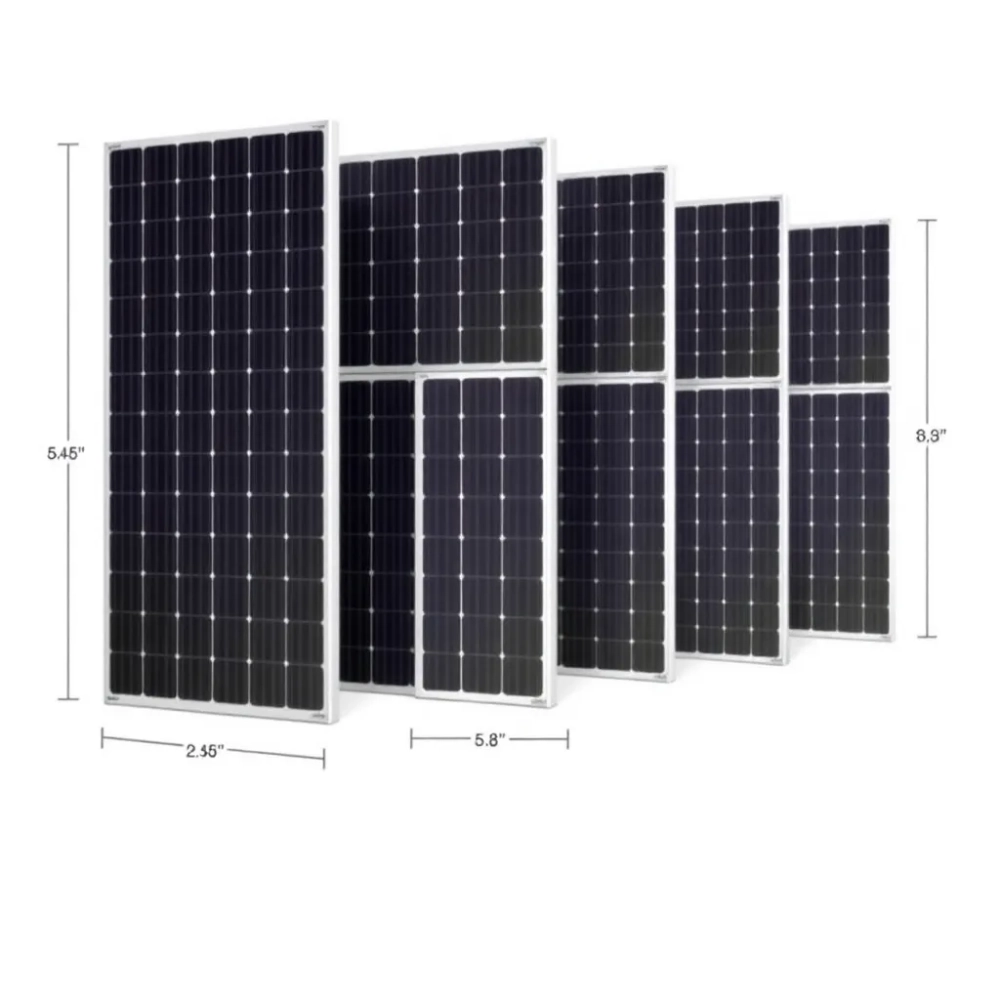

standardowe wymiary paneli fotowoltaicznych

Najczęściej spotykane wymiary paneli wynikają z liczby ogniw i rozmiaru wafla. Dla modułów z ~60 ogniwami długość oscyluje wokół 1,65 m, a szerokość blisko 1,0 m; popularne panele 72-ogn. są dłuższe — około 1,95 m. To proste porównanie pokazuje, że przy ograniczonym polu dachowym wybór liczby ogniw ma bezpośredni wpływ na układ.

Zobacz także: Panele fotowoltaiczne 10 kW — wymiary i montaż

Rynkowe trendy przesuwają się w stronę większych wafli i wyższych mocy, więc wymiary rosną równolegle z ambitnymi 500–600 W modułami. Jednocześnie pojawiają się panele „half-cut”, których konstrukcja zmienia rozkład ogniw bez znaczącej zmiany wymiarów zewnętrznych. Dlatego przed zakupem warto zestawić specyfikacje kilku typów — różnice centymetrowe wpływają na liczbę rzędów i fragmentację dachów.

Na dachach domów standardowe panele fotowoltaiczne 60-ogn. są wygodniejsze do układania w nieregularnych polach. Duże moduły zmniejszają liczbę połączeń i ułatwiają logistykę montażu, ale zwiększają liczbę punktów podparcia i wymagają lepszej koordynacji przy montażu. W praktyce wyboru dokonuje instalator razem z projektantem nośności, zwracając uwagę na przeszkody jak kominy czy okna dachowe.

waga paneli fotowoltaicznych i jej wpływ

Waga paneli fotowoltaicznych zależy przede wszystkim od grubości szkła, ramy aluminiowej i typu ogniw. Typowy moduł 60-ogn. waży 16–20 kg, a moduł utility może przekroczyć 35 kg. Przeliczenie na jednostkę powierzchni daje rzędy 10–16 kg/m² dla samego modułu, co jest istotne przy ocenie nośności dachu.

Zobacz także: Panele fotowoltaiczne: wymiary 2025 i dobór

Do masy paneli należy doliczyć masę konstrukcji wsporczej: profile, śruby i kotwy zwykle dodają 5–15 kg/m², a montaż na powierzchni płaskiej z systemem balastowym podnosi ciężar jeszcze bardziej. Dla prostego oszacowania: 12 paneli po 20 kg to 240 kg plus konstrukcja ~100 kg daje ~340 kg rozłożone na ok. 23 m², czyli ~15 kg/m² obciążenia. Ten wynik porównuje się z dopuszczalną nośnością, którą określa projekt budynku.

Oprócz ciężaru statycznego trzeba uwzględnić siły wiatru i podnoszenia, które wpływają na dobór łączników i rozmieszczenie kotew. Cięższy moduł może zmniejszyć liczbę potrzebnych elementów balastowych na dachu płaskim, ale na dachu skośnym oznacza większe obciążenie na punktach podparcia. Projekt konstrukcji wsporczej zawsze bierze pod uwagę wagę paneli w zestawieniu z lokalnymi obciążeniami śniegiem i wiatrem.

czynniki wpływające na wymiary modułów PV

Główne czynniki to rozmiar wafla, układ ogniw (60, 72, 108, 144), technologia ogniw i sposób montażu ogniwa (full cell, half-cut, shingled). Producent dobiera liczbę ogniw, aby osiągnąć pożądaną moc i utrzymać standardowe proporcje modułu. W efekcie te same panele o różnych technologiach mogą mieć porównywalne wymiary, ale różne osiągi energetyczne.

Grubość szkła i typ ramy wpływają na łączny ciężar i profil modułu, który decyduje o rodzaju uchwytów stosowanych przez instalatora. Bifacial i moduły z większym formatem ogniw często są grubsze i cięższe, ponieważ mają dodatkowe warstwy i większe szkło. To ważny parametr przy projektowaniu odległości między rzędami na dachu płaskim oraz przy wyborze kotew.

Trendy technologiczne — rosnące wafle, mniejsze rezystancje, więcej busbarów — zwiększają moc przy tych samych wymiarach, co realnie poprawia gęstość mocy systemu. Z drugiej strony modulacja wymiarów ułatwia logistykę montażu i wpływa na koszt transportu. Dlatego projektanci patrzą na wymiary i masę razem, a nie oddzielnie.

zależność mocy od rozmiaru paneli

Moc modułu nie rośnie liniowo z wymiarami — decyduje o tym efektywność ogniw i gęstość mocy. Prosty wzór: moc (Wp) ≈ powierzchnia (m²) × gęstość mocy (Wp/m²). Dla przykładu: moduł 400 W o powierzchni 1,7 m² osiąga gęstość ~235 W/m², natomiast starsze panele osiągają 150–180 W/m².

To oznacza, że przy ograniczonej powierzchni dachu lepiej szukać paneli o wyższej gęstości mocy niż większych, niskowydajnych modułów. Jednak wyższa gęstość często wiąże się z wyższą ceną za Wp. Analiza kosztu za m² versus koszt za Wp pomaga wybrać optymalny kompromis między powierzchnią a ceną.

rozmieszczenie na dachu a instalacje naziemne

Na dachu liczy się każdy centymetr: przeszkody, kąty nachylenia i orientacja wpływają na układ paneli. Na dachach skośnych moduły mogą być ułożone blisko siebie, co minimalizuje straty powierzchni, ale wymaga precyzyjnego dopasowania wymiarów do krokwi i okien dachowych. Na dachach płaskich zwykle stosuje się rzędy z odstępami, by zapobiec zacienieniu — odstęp rzędu zależy od kąta nachylenia i szerokości modułu.

Instalacje naziemne mają przewagę swobody: można zastosować większe moduły i większe odległości, a także trackery zwiększające uzysk. W przestrzeni naziemnej ograniczenia wymiarowe są minimalne, dlatego często wybiera się moduły o najwyższej mocy na jednostkę. To pozwala obniżyć koszty montażu i połączeń.

Przy planowaniu należy uwzględnić dojścia serwisowe i miejsca na inwertery. Równomierne rozmieszczenie paneli fotowoltaicznych pozwala zachować równowagę obciążeń i ułatwia konserwację. Dobrze rozmieszczone moduły poprawiają też estetykę, co dla inwestorów indywidualnych bywa ważne.

dobór konstrukcji wsporczych do wymiarów paneli

Konstrukcja wsporcza musi odzwierciedlać wymiary i wagę modułów: dłuższe panele wymagają odpowiednio dłuższych profili i dodatkowych punktów podparcia. Dla modułów ~2 m długości często stosuje się listwy nośne rozmieszczone tak, aby nie powodować ugięć szkła. Kluczowe jest rozmieszczenie uchwytów — zbyt długa strefa swobodna między punktami podparcia może prowadzić do naprężeń i pęknięć.

Wybór kotew i śrub zależy od profilu dachu i materiału pokrycia. Systemy montażowe na dachach skośnych ograniczają liczbę wierceń i pozwalają na szybki montaż, natomiast systemy na dach płaski różnią się sposobem kotwienia lub balastowania. Przy wyższych masach modułów konieczne bywa zwiększenie liczby kotew lub zastosowanie cięższych belek.

Logistyka montażu także wpływa na wybór konstrukcji: większe moduły wymagają więcej miejsca do manewrowania i silniejszej ekipy montażowej. Przy projektowaniu konstrukcji uwzględnia się również rozszerzalność instalacji — możliwość dodania kolejnych paneli fotowoltaicznych bez wymiany głównej ramy. To istotne przy planach rozbudowy systemu.

szacowanie powierzchni instalacji PV i odstępów

Aby szybko oszacować potrzebną powierzchnię, postępuj krok po kroku i uwzględnij odstępy między rzędami. Poniższa lista pomaga przejść przez najważniejsze etapy wyliczenia.

• Określ moc instalacji (np. 5 kW) i wybierz typ paneli (np. 420 W).
• Oblicz liczbę paneli: 5000 W / 420 W ≈ 12 sztuk (zawsze zaokrąglamy w górę).
• Pomnóż liczbę paneli przez powierzchnię jednego modułu: 12 × 1,94 m² = 23,28 m².
• Dodaj przestrzeń na odstępy i dojścia: +10% → ~25,6 m².
• Sprawdź nośność dachu i uwzględnij masę konstrukcji — w razie wątpliwości skonsultuj się z konstruktorem.

Takie proste obliczenia pozwalają z grubsza ocenić, czy dach pomieści planowany system. Paneli i ich wymiarów nie da się bagatelizować — zmiana długości o kilkanaście centymetrów potrafi zmienić układ i liczbę rzędów. Dlatego rozkład i wymiary warto sprawdzić już na etapie koncepcji.

wymiary paneli fotowoltaicznych

• Pytanie: Jakie są standardowe wymiary paneli fotowoltaicznych?

  Odpowiedź: Zwykle około 1,7 m x 1,0 m; długość często mieści się w zakresie 1,7–2,2 m, zależnie od liczby ogniw i wersji modułu.

• Pytanie: Jaki jest wpływ wagi paneli na konstrukcję dachu?

  Odpowiedź: Masa paneli to kluczowy parametr wpływający na nośność dachu i całej konstrukcji; cięższe moduły wymagają solidniejszej konstrukcji wsporczej oraz odpowiedniego doboru systemu montażowego.

• Pytanie: Jakie czynniki determinują masę i wymiary paneli?

  Odpowiedź: Masa zależy od szyby (zwykle 3–4 mm), materiału ramy (np. aluminium) i liczby ogniw (60/72/144); większe moce często oznaczają większe gabaryty i ciężar.

• Pytanie: Jak dobrać wymiary i powierzchnię dla instalacji PV?

  Odpowiedź: Aby oszacować potrzebną powierzchnię, uwzględnij odstępy między panelami (zwykle 0,5–1 m na dachach płaskich; mniej na dachach skośnych), przeszkody (okna, kominy) oraz typ rozmieszczenia; przykładowo panel o mocy 400–450 W ma ok. 1,7 m² powierzchni, a 12 paneli 5 kW to około 20–25 m², zależnie od rozmieszczenia.
