Profile montażowe paneli fotowoltaicznych - 2025

Świat energii odnawialnej nabiera tempa, a sercem każdej instalacji fotowoltaicznej są profile montażowe do paneli fotowoltaicznych. To cisi bohaterowie, zapewniający stabilność i bezpieczeństwo przez lata. Ich rola polega na solidnym i trwałym mocowaniu paneli, umożliwiając efektywne pozyskiwanie energii słonecznej niezależnie od warunków atmosferycznych.

Analiza dostępnych na rynku rozwiązań dotyczących mocowania paneli fotowoltaicznych wskazuje na dynamiczny rozwój tej kategorii produktów. Obserwujemy trend wzrostu znaczenia profili wykonanych z lekkich, ale wytrzymałych materiałów, co bezpośrednio przekłada się na łatwość montażu i zmniejszenie obciążenia konstrukcji dachu. Jednocześnie, kwestie odporności na korozję i zmienne warunki atmosferyczne są priorytetem dla producentów i instalatorów.

Rozumienie niuansów związanych z wyborem profili jest kluczowe dla długoterminowej niezawodności instalacji. Różne materiały i konstrukcje wpływają nie tylko na cenę, ale przede wszystkim na stabilność i bezpieczeństwo systemu fotowoltaicznego. Dokonując wyboru, warto spojrzeć nie tylko na cenę, ale przede wszystkim na parametry techniczne i gwarancję producenta. Dobrze dobrany system montażowy to fundament dla całego przedsięwzięcia.

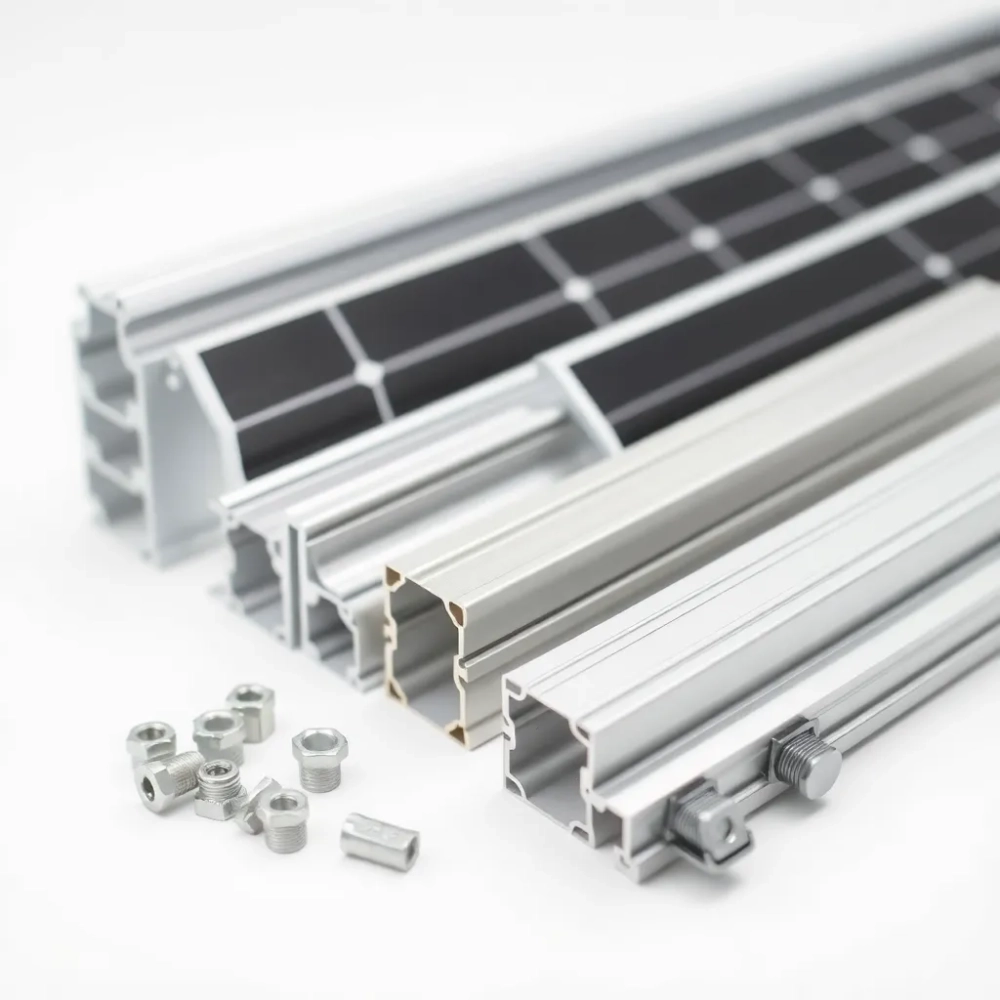

Rodzaje profili montażowych do fotowoltaiki

Na rynku dostępnych jest wiele typów profili montażowych do systemów fotowoltaicznych, każdy z nich charakteryzuje się odmiennymi właściwościami i przeznaczeniem. Podstawowy podział opiera się najczęściej na materiale, z którego są wykonane.

Najczęściej spotykane są profile aluminiowe do fotowoltaiki. Aluminium, ze względu na swoją lekkość i odporność na korozję, stanowi popularny wybór, zwłaszcza w przypadku montażu na dachach spadzistych. Profile aluminiowe są łatwe w obróbce i transporcie, co przyspiesza i ułatwia proces instalacji.

Alternatywą są profile stalowe do fotowoltaiki. Mogą być wykonane ze stali nierdzewnej lub stali węglowej, często poddanej procesowi cynkowania, co zwiększa ich odporność na rdzę. Profile stalowe są zazwyczaj cięższe, ale oferują wyższą wytrzymałość mechaniczną, co jest istotne w trudniejszych warunkach lub przy większych rozpiętościach konstrukcji.

Spotyka się również profile z innych materiałów lub o specjalistycznych zastosowaniach. Profile ocynkowane ogniowo, na przykład, charakteryzują się bardzo dobrą odpornością na korozję w agresywnych środowiskach. Istnieją także systemy, które można określić jako pomostowe, stosowane często w instalacjach gruntowych, gdzie tworzą niezależną konstrukcję wsporczą.

Niektórzy producenci oferują również profile z innymi powłokami lub stopami metali, które mają za zadanie zwiększyć odporność na czynniki atmosferyczne lub chemiczne. Wybór odpowiedniego rodzaju profilu jest podyktowany specyfiką projektu, warunkami lokalnymi oraz budżetem inwestora. Jak mawiał stary góral, "co dębowe, to trwałe", ale w przypadku paneli fotowoltaicznych liczy się też waga i odporność na deszcz i słońce, a nie tylko mróz. Także wybór to czasem droga przez mękę, ale warto zainwestować czas w analizę.

Specjalistyczne profile ze stali kwasoodpornej znajdują zastosowanie w miejscach o szczególnie trudnych warunkach, na przykład w pobliżu wybrzeży morskich, gdzie zasolenie powietrza przyspiesza korozję. Ich cena jest zazwyczaj wyższa, ale długoterminowa trwałość rekompensuje początkowe koszty.

Warto pamiętać, że producenci oferują często kompletne systemy montażowe, które obejmują nie tylko same profile, ale również różnego rodzaju uchwyty, zaciski i łączniki. Te elementy są równie ważne, jak same profile, i powinny być wykonane z materiałów kompatybilnych pod względem właściwości chemicznych i mechanicznych, aby uniknąć zjawiska korozji galwanicznej.

Różnice w przekrojach profili wpływają na ich wytrzymałość. Profile o większym przekroju i grubości ścianki są zazwyczaj bardziej sztywne i mogą przenosić większe obciążenia. To ważne, szczególnie w regionach o silnych wiatrach lub obfitych opadach śniegu.

Oprócz standardowych profili prostokątnych lub kwadratowych, dostępne są również profile o specjalnych kształtach, z rowkami montażowymi lub wbudowanymi systemami odprowadzania wody. Te drobne detale mogą znacząco ułatwić instalację i poprawić estetykę końcową.

W kontekście materiałów, aluminiowe szyny montażowe do fotowoltaiki dominują ze względu na balans między ceną, wagą i odpornością. Stal jest solidna, ale wymaga odpowiedniego zabezpieczenia przed korozją.

Z mojego doświadczenia wiem, że "diabeł tkwi w szczegółach", a wybór odpowiednich profili montażowych to jeden z kluczowych "szczegółów" w instalacji fotowoltaicznej. Ignorowanie tego aspektu może prowadzić do poważnych problemów w przyszłości.

Montaż paneli fotowoltaicznych na profilach

Proces montażu paneli fotowoltaicznych na profilach jest kluczowym etapem każdej instalacji. Odpowiednie wykonanie tego etapu gwarantuje stabilność, bezpieczeństwo i długowieczność systemu. To trochę jak budowanie domu – bez solidnych fundamentów nic nie stanie stabilnie.

Pierwszym krokiem jest precyzyjne rozmieszczenie profili montażowych zgodnie z projektem instalacji. Odległości między profilami są determinowane przez rozmiar paneli, obciążenie wiatrem i śniegiem, a także specyfikę dachu.

Profile są następnie mocowane do konstrukcji dachu za pomocą specjalnych haków lub śrub, dostosowanych do rodzaju pokrycia dachowego. W przypadku dachówek, stosuje się haki dachówkowe, które podkłada się pod dachówkę, zapewniając stabilne mocowanie bez naruszania jej szczelności. To jak chirurgiczna precyzja, żeby nie uszkodzić delikatnej powłoki.

Po zamocowaniu profili do dachu, na nich montowane są same panele fotowoltaiczne. Panele są zazwyczaj przykręcane do profili za pomocą specjalnych zacisków – środkowych (mid-clamps) i końcowych (end-clamps). Zaciski środkowe służą do łączenia dwóch paneli, natomiast końcowe mocują panel na krańcu rzędu.

Ważne jest, aby dokręcać zaciski z odpowiednią siłą, zgodnie z zaleceniami producenta paneli i systemu montażowego. Zbyt luźne dokręcenie może skutkować niestabilnością, podczas gdy zbyt mocne może uszkodzić ramę panela.

System montażowy musi również zapewniać odpowiednią wentylację pod panelami. Odpowiednia cyrkulacja powietrza zapobiega przegrzewaniu się paneli, co mogłoby obniżyć ich wydajność. Dlatego profile i sposób montażu powinny umożliwiać swobodny przepływ powietrza.

Elektryczne połączenia między panelami są wykonywane już po ich zamontowaniu na profilach. Kable są zazwyczaj prowadzone pod panelami i przypinane do profili za pomocą specjalnych uchwytów, aby uniknąć ich zwisania i potencjalnych uszkodzeń. To jak organizacja przewodów w profesjonalnym studiu – wszystko na swoim miejscu, bezpieczne i uporządkowane.

W zależności od kąta nachylenia dachu i pożądanego nachylenia paneli, mogą być stosowane systemy z regulowanym kątem nachylenia. Pozwalają one zoptymalizować kąt padania promieni słonecznych, co przekłada się na większą produkcję energii. Choć "prościej nie znaczy lepiej", to w tym przypadku odpowiednia regulacja potrafi zdziałać cuda.

W przypadku instalacji na dachu płaskim, stosuje się specjalne systemy montażowe, które podnoszą panele pod odpowiednim kątem i zapewniają ich stabilność, często poprzez obciążenie konstrukcji balastem lub jej zakotwienie. Tutaj rola konstrukcji montażowych do fotowoltaiki jest szczególnie widoczna.

Każdy system montażowy do paneli fotowoltaicznych jest projektowany tak, aby wytrzymać obciążenia wynikające z wiatru, śniegu i własnej masy paneli. Przed montażem konieczne jest przeprowadzenie kalkulacji statycznych, które potwierdzą bezpieczeństwo konstrukcji.

Z mojego doświadczenia wiem, że pośpiech przy montażu nigdy nie popłaca. Dokładność i przestrzeganie instrukcji producenta to klucz do sukcesu i bezproblemowego działania instalacji przez lata.

Wybór profili montażowych do różnych pokryć dachowych

Wybór odpowiednich profili montażowych do paneli fotowoltaicznych jest ściśle związany z rodzajem pokrycia dachowego. Różne materiały dachowe wymagają zastosowania odmiennych rozwiązań, aby zapewnić trwałe, bezpieczne i szczelne mocowanie. To trochę jak dobieranie butów do okazji – inne na wesele, inne do biegania.

Dla dachów krytych dachówką ceramiczną lub betonową, najczęściej stosuje się specjalne haki dachówkowe. Haki te podkłada się pod dachówkę, mocując je do krokwi lub łaty. Następnie na hakach mocowane są profile montażowe. Ważne jest, aby haki były solidne i wykonane z materiałów odpornych na korozję, np. stali nierdzewnej.

W przypadku dachów pokrytych blachodachówką lub blachą trapezową, stosuje się inne rozwiązania. Można użyć śrub dwugwintowych, które przechodzą przez blachę i są wkręcane w konstrukcję dachu. Innym rozwiązaniem są specjalne klamry mocowane bezpośrednio do przetłoczeń blachy trapezowej. Kluczem jest szczelność, dlatego w przypadku blachy stosuje się uszczelki EPDM, które zapobiegają przedostawaniu się wody pod pokrycie. Nikt nie chce mieć dachu, który przecieka, prawda?

Dachy kryte gontem bitumicznym wymagają zastosowania specjalnych wkrętów lub śrub z kołnierzami uszczelniającymi. Montaż odbywa się zazwyczaj bezpośrednio do deskowania dachu, a wkręty muszą być na tyle długie, aby zapewnić solidne mocowanie. To delikatna sprawa, żeby nie uszkodzić hydroizolacji.

W przypadku dachów płaskich, możliwości jest kilka. Jednym z rozwiązań jest zastosowanie systemów balastowych, gdzie profile i panele są obciążane bloczkami betonowymi lub innymi materiałami, które zapewniają stabilność pod wpływem wiatru. Alternatywą jest zakotwienie konstrukcji do stropu dachu za pomocą specjalnych kotew chemicznych lub mechanicznych. Wybór zależy od konstrukcji dachu i obciążeń dopuszczalnych.

Dachy z papy termozgrzewalnej wymagają szczególnej uwagi podczas montażu. Zazwyczaj stosuje się systemy z niewielką ilością punktów kotwiczenia, a miejsca przejścia przez papę są starannie uszczelniane specjalnymi kołnierzami bitumicznymi lub masami uszczelniającymi. Uszczelnienie jest absolutnym priorytetem.

Dachy z płyt warstwowych również stanowią specyficzne wyzwanie. Mocowanie odbywa się zazwyczaj do górnej blachy trapezowej płyty warstwowej, z zastosowaniem specjalnych wkrętów samowiercących i uszczelek. Konieczne jest sprawdzenie nośności płyty w miejscu planowanego montażu. Czasem trzeba zrobić testy, żeby mieć pewność, że dach wytrzyma.

Każde pokrycie dachowe ma swoje unikalne cechy, które należy uwzględnić przy wyborze systemu montażowego. Nie ma jednego uniwersalnego rozwiązania. Dlatego konsultacja z doświadczonym instalatorem jest niezbędna, aby wybrać optymalne systemy montażowe do paneli fotowoltaicznych.

Dobrze dobrany i zamontowany system montażowy to nie tylko kwestia stabilności, ale również szczelności dachu. Błędy na tym etapie mogą prowadzić do przecieków i uszkodzeń konstrukcji budynku, co generuje dodatkowe koszty i problemy.

Z mojego doświadczenia wynika, że "skąpy dwa razy traci", a oszczędzanie na systemie montażowym to prosta droga do problemów. Warto zainwestować w rozwiązania dedykowane do konkretnego rodzaju dachu i materiałów najwyższej jakości.

Odporność profili montażowych na warunki atmosferyczne

Odporność profili montażowych na warunki atmosferyczne jest jednym z kluczowych parametrów decydujących o trwałości i niezawodności całej instalacji fotowoltaicznej. System montażowy jest nieustannie narażony na działanie czynników zewnętrznych, takich jak deszcz, śnieg, wiatr, promieniowanie UV, a także zmiany temperatury. Musi być niczym pancerny rycerz, który dzielnie stawia czoła żywiołom.

Głównym wrogiem metali jest korozja. Dlatego materiał, z którego wykonane są profile, a także ich powłoka ochronna, mają fundamentalne znaczenie. Profile aluminiowe, dzięki naturalnej warstwie tlenków, są bardzo odporne na korozję atmosferyczną. Proces anodowania aluminium dodatkowo zwiększa tę odporność i poprawia estetykę. To trochę jak naturalna tarcza ochronna.

Profile stalowe, aby były odporne na korozję, muszą być odpowiednio zabezpieczone. Najpopularniejszą metodą jest cynkowanie ogniowe, które polega na zanurzeniu elementów stalowych w stopionym cynku. Powłoka cynkowa chroni stal przed korozją katodową. Inną metodą jest malowanie proszkowe, które tworzy estetyczną i odporną powłokę, ale jej trwałość zależy od jakości przygotowania powierzchni stali przed malowaniem.

W warunkach szczególnie agresywnych, na przykład w pobliżu morza lub w środowiskach przemysłowych, zaleca się stosowanie profili ze stali nierdzewnej lub profili stalowych z grubszą warstwą cynku lub specjalnymi powłokami antykorozyjnymi. W takich miejscach korozja może postępować znacznie szybciej, dlatego warto zainwestować w droższe, ale bardziej odporne rozwiązania. Czasem po prostu trzeba "zabrać ze sobą parasol, nawet gdy słońce świeci".

Wiatr stanowi poważne zagrożenie dla instalacji fotowoltaicznych, zwłaszcza w miejscach narażonych na silne podmuchy. Konstrukcje wsporcze do fotowoltaiki muszą być zaprojektowane tak, aby wytrzymać obciążenia wiatrowe. Profil powinien być odpowiednio sztywny, a system mocowań do dachu musi zapewniać stabilność nawet przy ekstremalnych warunkach. Inżynierowie muszą naprawdę "myśleć o niebieskich migdałach", ale w kontekście maksymalnych sił działających na konstrukcję.

Obciążenie śniegiem to kolejny czynnik, który należy uwzględnić. W regionach o obfitych opadach śniegu, system montażowy musi być w stanie bezpiecznie przenieść ciężar zalegającego śniegu. Grubość profili i gęstość punktów podparcia na dachu są kluczowe w tym kontekście. Projekt instalacji musi uwzględniać lokalne normy dotyczące obciążeń śniegiem.

Zmiany temperatury powodują rozszerzanie i kurczenie się materiałów. Profile montażowe, a także ramy paneli, ulegają takim zmianom. System montażowy powinien uwzględniać możliwość kompensacji tych naprężeń termicznych, aby uniknąć uszkodzeń. Specjalne łączniki kompensacyjne lub odpowiednie luzy montażowe są często stosowane w tym celu.

Promieniowanie UV może wpływać na trwałość materiałów polimerowych, takich jak uszczelki czy elementy plastikowe systemu montażowego. Dlatego wszystkie elementy nienietalowe powinny być wykonane z materiałów odpornych na promieniowanie UV i starzenie. Małe rzeczy też mają znaczenie.

Producenci systemów montażowych przeprowadzają testy wytrzymałościowe swoich produktów, symulując działanie ekstremalnych warunków atmosferycznych. Warto zwrócić uwagę na certyfikaty i gwarancję udzielaną na system montażowy, co świadczy o jego odporności i jakości.

Można powiedzieć, że odporność na warunki atmosferyczne to "być albo nie być" dla systemu montażowego. Zaniedbanie tego aspektu może skutkować przyspieszoną degradacją, uszkodzeniami, a w skrajnych przypadkach nawet zerwaniem paneli z dachu, co może narazić na straty finansowe i stanowi zagrożenie dla bezpieczeństwa.

Q&A

Jakie są najczęściej stosowane materiały do produkcji profili montażowych do fotowoltaiki?

Najczęściej stosowanymi materiałami są aluminium i stal (ocynkowana lub nierdzewna). Aluminium jest lekkie i odporne na korozję, a stal zapewnia wysoką wytrzymałość mechaniczną, choć wymaga odpowiedniego zabezpieczenia przed rdzą.

Czy system montażowy do paneli fotowoltaicznych musi być dopasowany do konkretnego rodzaju pokrycia dachowego?

Tak, wybór systemu montażowego jest ściśle związany z rodzajem pokrycia dachowego. Różne materiały (dachówka, blacha, gont, papa) wymagają zastosowania dedykowanych haków, zacisków i metod mocowania, aby zapewnić trwałość i szczelność.

Jakie czynniki atmosferyczne są największym zagrożeniem dla profili montażowych?

Największymi zagrożeniami są korozja (spowodowana wilgocią i substancjami chemicznymi w powietrzu), wiatr (generujący duże obciążenia mechaniczne) oraz obciążenie śniegiem.

Czy wszystkie profile montażowe mają taką samą wytrzymałość?

Nie, wytrzymałość profili zależy od materiału, z którego są wykonane, ich przekroju, grubości ścianki oraz sposobu montażu. Projekt instalacji musi uwzględniać kalkulacje statyczne potwierdzające nośność systemu.

Czy samodzielny montaż profili montażowych jest bezpieczny i zalecany?

Montaż systemu fotowoltaicznego, w tym profili, powinien być wykonywany przez doświadczonych i przeszkolonych instalatorów. Wymaga to wiedzy technicznej, przestrzegania zasad bezpieczeństwa pracy na wysokości oraz znajomości przepisów budowlanych. Samodzielny montaż bez odpowiednich kwalifikacji jest ryzykowny i może prowadzić do uszkodzeń instalacji lub dachu.
