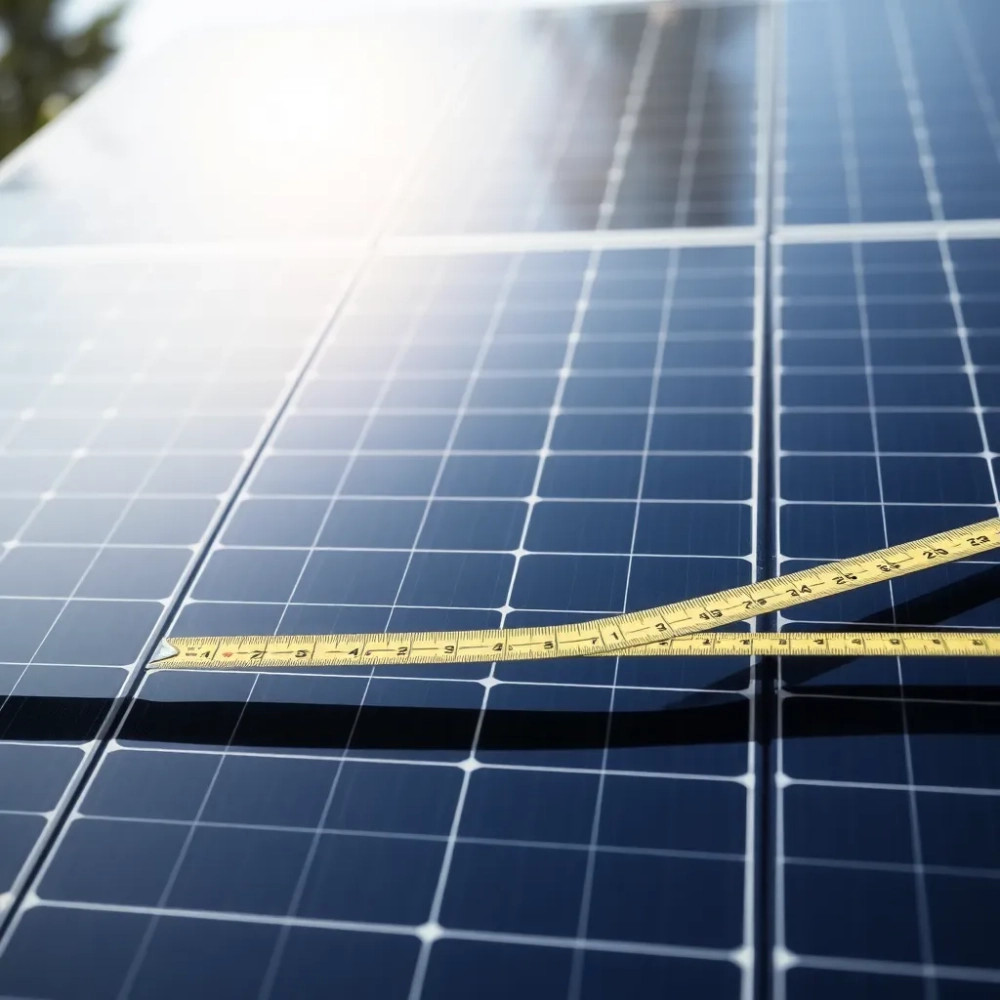

Wymiary paneli fotowoltaicznych – kompletny przewodnik 2026

Wymiary instalacji fotowoltaicznej 5 kW ile miejsca na dachu

Standardowa instalacja fotowoltaiczna o mocy 5 kWp wymaga od 25 do 35 m² powierzchni użytkowej dachu, przy czym widełki zależą głównie od sprawności wybranych modułów. Panele monokrystaliczne o sprawności 20-22% mieszczą się w dolnej granicy, natomiast tańsze moduły polikrystaliczne (16-18%) zajmują więcej miejsca. Dach o wymiarach 7 × 5 m i ekspozycji południowej lub południowo-wschodniej zwykle wystarcza, ale liczy się każdy centymetr.

• Wymiary instalacji fotowoltaicznej 5 kW ile miejsca na dachu
• Panel fotowoltaiczny 400 Wp wymiary, waga i zastosowanie
• Panele half-cut czy wymiary różnią się od klasycznych modułów
• Ile miejsca zajmuje fotowoltaika 5 kW praktyczny przykład
• Wymiary instalacji fotowoltaicznej 10 kW porównanie opcji
• Parametry techniczne, które decydują o wyborze modułu
• Wpływ zacienienia na wydajność instalacji
• Najczęstsze pytania inwestorów
• Trendy 2024-2026 w technologii modułów
• Dobór instalacji do konkretnej sytuacji

Kalkulator jest prosty: roczne zużycie prądu w kWh mnożysz przez współczynnik 1,2 (uwzględnia straty), a wynik dzielisz przez 1000. Przy zużyciu 4500 kWh rocznie wychodzi 5,4 kWp mocy. Realna powierzchnia to iloczyn mocy i zapotrzebowania na metr kwadratowy przyjmuje się 5-7 m² na każdy 1 kWp.

Kształt dachu potrafi zepsuć najlepszy plan. Okna połaciowe, kominy, ławy kominiarskie czy instalacja odgromowa zabierają nawet 15-20% użytecznej przestrzeni. Przed zakupem warto narysować rzut dachu w skali 1:50 i zaznaczyć wszystkie przeszkody. Wtedy okaże się, czy 30 m² teoretycznej powierzchni daje realne 24 m² pod panele.

Nachylenie połaci wpływa na rozstaw modułów. Na dachu płaskim (do 15°) trzeba zostawić 1-2 cm odstępu między rzędami, żeby moduły nie rzucały cienia na siebie. Na dachu spadzistym (30-45°) panele ustawia się ciasno, bo słońce pada pod kątem i cienie są minimalne.

⚠️ Zacienienie jednego ogniwa obniża wydajność całego stringu. Drzewo, komin sąsiada czy maszt antenowy rzucający cień na choćby 10% powierzchni modułu potrafi zmniejszyć uzysk instalacji o 25-40%.

Co zmierzyć przed zakupem lista kontrolna

• Długość i szerokość każdej połaci dachowej (w najszerszym i najwęższym miejscu)
• Kąt nachylenia dachu (potrzebny doboru systemu montażowego)
• Lokalizację kominów, wywietrzników, okien dachowych, ław kominiarskich
• Nośność więźby dachowej (kluczowa przy ciężkich modułach)
• Przebieg instalacji odgromowej i jej stan techniczny
• Ekspozycję stron świata (kompas lub mapa geodezyjna)
• Obecność zacienień w różnych porach roku (drzewa, sąsiednie budynki)
• Stan pokrycia dachowego i jego pozostałą żywotność

Grunt bywa lepszym rozwiązaniem, gdy dach jest stromy, wielospadowy lub pokryty azbestem wymagającym wymiany. Instalacja naziemna potrzebuje wprawdzie 40-50 m² powierzchni działki, ale daje pełną kontrolę nad kątem nachylenia i wentylacją modułów. Panele na gruncie chłodzą się skuteczniej każdy stopień powyżej 25°C obniża sprawność o około 0,35%.

Panel fotowoltaiczny 400 Wp wymiary, waga i zastosowanie

Moduł o mocy 400 Wp to obecnie najpopularniejszy segment rynku domowego. Typowy panel 400 Wp ma wymiary 1722 × 1134 × 35 mm i waży od 19,5 do 22 kg w zależności od producenta i konstrukcji ramy. Powierzchnia jednego modułu wynosi dokładnie 1,95 m², co przekłada się na gęstość mocy 205 Wp/m².

Standard 400 Wp opiera się na ogniwach half-cut (połówkowych). Tradycyjny moduł 60-ogniwowy o mocy 300-330 Wp miał wymiary 1640 × 992 mm i wagę 18 kg. Skok do 400 Wp nastąpił dzięki zwiększeniu rozmiaru ogniw z 156 mm do 166 mm (M6) i później do 182 mm (M10), a następnie do 210 mm (M12).

Waga instalacji na dachu wymaga uwagi. Moduły 400 Wp ważą około 21 kg, ale razem z systemem montażowym, okablowaniem i inwerterem instalacja 5 kWp obciąża dach dodatkowymi 80-120 kg/m². Standardowa więźba dachowa w polskim budownictwie mieszkaniowym wytrzymuje 150-200 kg/m² obciążenia użytkowego, więc margines bezpieczeństwa wynosi 30-50%.

Sprawdzenie nośności jest obowiązkowe w budynkach starszych niż 30 lat lub z dachem pokrytym ciężką dachówką ceramiczną. Konstrukcja stalowa lub żelbetowa przyjmie każdy moduł bez problemu, ale drewniana więźba o przekroju krokwi 8 × 16 cm może wymagać wzmocnienia przy dużych modułach.

? Panele bifacjalne (dwustronne) o mocy 400 Wp+ zbierają światło odbite od podłoża, co daje 5-15% więcej energii. Sprawdzają się na dachach płaskich z jasną membraną lub na gruncie z białą folią.

Panele half-cut czy wymiary różnią się od klasycznych modułów

Technologia half-cut (cięcia ogniw na połówki) zrewolucjonizowała rynek modułów domowych. Wymiary zewnętrzne panelu half-cut są większe niż klasycznego modułu pełnoogniwowego, ale powierzchnia czynna pozostaje zbliżona. Różnica polega na fizyce przepływu prądu.

Połówka ogniwa generuje dwa razy mniejszy prąd przy tym samym napięciu. Mniejszy prąd oznacza mniejsze straty rezystancyjne w szynach zbiorczych i przewodach. Straty cieplne rosną z kwadratem natężenia, więc zmniejszenie prądu o 50% redukuje straty o około 75%. To przekłada się na 1,5-2,5% więcej energii w realnych warunkach.

Moduł half-cut dzieli się na dwie sekcje połączone równolegle. Gdy jedna sekcja trafia w cień, druga pracuje dalej z pełną mocą. Klasyczny panel w takiej sytuacji traci wydajność proporcjonalnie do zacienionej powierzchni. Testy terenowe pokazują, że przy częściowym zacienieniu moduły half-cut uzyskują o 8-12% więcej energii niż standardowe.

Wymiary panelu 120 half-cut (360-410 Wp) to najczęściej 1722 × 1134 × 35 mm, choć producenci stosują różne wysokości ramek (30 mm, 35 mm, 40 mm). Cięższa rama oznacza większą odporność na obciążenia śniegiem i wiatrem, ale też większe obciążenie dachu.

Moduły half-cut pracują przy wyższym napięciu i niższym prądzie, co zmniejsza wymiary przekrojów kabli DC. To pozwala obniżyć koszt okablowania o 10-15% w dużych instalacjach.

Ile miejsca zajmuje fotowoltaika 5 kW praktyczny przykład

Instalacja o mocy 5 kWp z modułami 400 Wp wymaga 13 paneli (13 × 400 = 5200 Wp, po uwzględnieniu strat około 4% daje realne 5 kWp). Powierzchnia montażowa to 13 × 1,95 m² = 25,4 m². Z uwzględnieniem odstępów między rzędami na dachu płaskim trzeba doliczyć 10-15% zapasu.

Dla porównania instalacja z modułami 340 Wp potrzebuje 15 paneli o łącznej powierzchni 29,3 m². Z modułami 460 Wp wystarczy 11 paneli zajmujących 23,9 m². Większe moduły oznaczają mniej elementów montażowych, krótszy czas instalacji i niższe kosty robocizny.

Wariant A: 17 modułów × 300 Wp = 5,1 kWp

Powierzchnia: 17 × 1,63 m² = 27,7 m². Waga: 17 × 17,5 kg = 297,5 kg. Koszt modułów: około 8500 zł. Łączna cena instalacji z montażem: 23 000-27 000 zł. Sprawność zestawu: 17-18%.

Wariant B: 15 modułów × 340 Wp = 5,1 kWp

Powierzchnia: 15 × 1,72 m² = 25,8 m². Waga: 15 × 18,5 kg = 277,5 kg. Koszt modułów: około 11 250 zł. Łączna cena instalacji: 25 000-29 000 zł. Sprawność zestawu: 19-20%.

Wariant C: 13 modułów × 400 Wp = 5,2 kWp

Powierzchnia: 13 × 1,95 m² = 25,4 m². Waga: 13 × 21 kg = 273 kg. Koszt modułów: około 8450 zł. Łączna cena instalacji: 24 000-28 000 zł. Sprawność zestawu: 20-21%.

Wniosek jest prosty: większe moduły dają niższą cenę za wat, ale potrzebują szerszych połaci dachowych. Moduł 400 Wp o szerokości 1134 mm nie zmieści się na dachu, gdzie odstęp między kominami wynosi 1,8 m obok panelu musi zostać minimum 5 cm luzu na montaż.

Wymiary instalacji fotowoltaicznej 10 kW porównanie opcji

Podwojenie mocy do 10 kWp wymaga powierzchni 50-70 m², czyli zajmuje dach średniej wielkości domu jednorodzinnego. Realna liczba modułów waha się od 20 (przy 500 Wp) do 34 (przy 300 Wp). Większe instalacje pozwalają lepiej wykorzystać stałe koszty stałe inwerter, zabezpieczenia, montaż co obniża cenę za wat o 15-20%.

Inwerter hybrydowy do instalacji 10 kWp kosztuje 6000-10 000 zł, a stringowy 4000-7000 zł. Optymalizatory mocy (po jednym na panel) dodają 150-250 zł za sztukę, ale pozwalają na montaż na dachu o złożonym kształcie lub częściowo zacienionym.

⚠️ Instalacje powyżej 10 kWp wymagają trójfazowego przyłącza i zgłoszenia do operatora sieci dystrybucyjnej. Czas oczekiwania na warunki przyłączenia wynosi obecnie 30-90 dni.

Parametry techniczne, które decydują o wyborze modułu

Sprawność modułu to nie jedyny wyznacznik jakości. Współczynnik temperaturowy mocy (Pmax) informuje, ile mocy traci ogniwo przy nagrzaniu powyżej 25°C. Typowy współczynnik wynosi od -0,35%/°C do -0,29%/°C. Moduł z lepszym współczynnikiem (-0,30%/°C) w upalny dzień przy 45°C traci 6% mocy, a moduł ze współczynnikiem -0,35%/°C traci 7% mocy.

Degradacja roczna określa, ile mocy traci panel po każdym roku pracy. Nowoczesne moduły monokrystaliczne mają degradację 0,4-0,55% rocznie, co oznacza, że po 25 latach zachowują 84-87% mocy początkowej. Producenci udzielają gwarancji liniowej na 25 lat oraz gwarancji produktowej na 12-15 lat.

Napięcie obwodu otwartego (Voc) i prąd zwarcia (Isc) determinują konfigurację stringów. Inwerter hybrydowy o zakresie napięcia wejściowego 80-500 V DC obsłuży string składający się z 13-14 modułów 400 Wp. Przekroczenie napięcia maksymalnego (zwykle 1000-1500 V) powoduje trwałe uszkodzenie modułów.

Norma PN-EN 61215 określa wymagania jakościowe dla modułów krystalicznych. Certyfikowany panel przeszedł testy: cykli termicznych, obciążenia śniegiem (5400 Pa), obciążenia wiatrem (2400 Pa), gradu (gradziny o średnicy 25 mm przy prędkości 30 m/s) oraz izolacji elektrycznej. Brak certyfikatu to czerwona flaga producent nie udowodnił trwałości swojego wyrobu.

Wpływ zacienienia na wydajność instalacji

Jeden zacieniony moduł w stringu obniża napięcie całego łańcucha. Prąd płynie przez najsłabsze ogniwo, a nadwyżka energii zamienia się w ciepło. Bez diod bypass ogniwo może osiągnąć temperaturę 150°C i ulec uszkodzeniu.

Diody bypass (zwykle trzy w module) odcinają zacienioną sekcję i pozwalają reszcie modułu pracować. Moduł traci jedną trzecią mocy zamiast całości, ale string zachowuje sprawność. W technologii half-cut każda sekcja (pół modułu) ma własną diodę, więc zacienienie jednej sekcji nie wpływa na drugą.

? Optymalizatory mocy (Tigo, SolarEdge) montowane na każdym panelu eliminują efekt domina w stringu. Każdy moduł pracuje niezależnie przy swoim maksymalnym punkcie mocy. Koszt optymalizatora to 150-250 zł za sztukę, ale w zacienionych instalacjach zwraca się w 4-6 lat.

Najczęstsze pytania inwestorów

Czy panele fotowoltaiczne 400 Wp zmieszczą się na każdym dachu?

Nie. Moduł 400 Wp ma szerokość 1134 mm, a potrzebuje jeszcze 50-80 mm luzu na klemy montażowe. Dach musi mieć ciągłą powierzchnię co najmniej 1,3 m szerokości bez przeszkód. Wąskie połacie (poniżej 1,5 m) lepiej obsługiwać mniejszymi modułami 300-340 Wp.

Ile waży instalacja fotowoltaiczna 5 kW?

System z modułami 400 Wp waży 273 kg, a z konstrukcją montażową, kablami i inwerterem około 310-340 kg. Rozłożone na 25 m² daje obciążenie 12-14 kg/m², czyli znacznie mniej niż śnieg zalegający na dachu (do 120 kg/m²).

Jakie wymiary ma panel fotowoltaiczny do gruntu?

Te same co na dachu różnica dotyczy konstrukcji wsporczej. Na gruncie montuje się panele na stelażu stalowym lub aluminiowym ustawionym pod kątem 30-35°. Konstrukcja dodaje 25-35 kg/m² i wymaga fundamentów (bloczki betonowe, kotwy lub pale).

Czy warto wybrać większe moduły?

Tak, gdy dach ma wystarczającą powierzchnię i nośność. Moduły 400-460 Wp mają lepszy stosunek ceny do mocy, a ich montaż trwa krócej. Mniej sztuk oznacza mniej połączeń elektrycznych i mniejsze ryzyko usterek w przyszłości.

Trendy 2024-2026 w technologii modułów

Producenci przeszli z ogniw M10 (182 mm) na M12 (210 mm), co pozwala zwiększyć moc modułu do 600-700 Wp przy zachowaniu standardowej szerokości transportowej. Moduły TOPCon (Tunnel Oxide Passivated Contact) zastępują klasyczne PERC, oferując sprawność 22-24% zamiast 20-21%. HJT (Heterojunction Technology) łączy zalety krzemu krystalicznego i cienkowarstwowego, osiągając sprawność 24-25%.

Moduły bifacjalne zyskują udział rynkowy w 2024 roku stanowią już 35% nowych instalacji komercyjnych. Zbierają światło odbite od podłoża i dają 5-15% więcej energii. Na dachu płaskim z jasną membraną to najprostszy sposób na zwiększenie uzysku bez powiększania instalacji.

Ceny modułów spadły w 2024 roku o 20-30% w porównaniu z rokiem 2023, głównie dzięki nadprodukcji w Chinach. Instalacja domowa 5 kWp kosztuje obecnie 22 000-27 000 zł, a w perspektywie 2026 roku spodziewany jest dalszy spadek o 10-15%. To dobry moment na inwestycję, bo programy dotacyjne (Mój Prąd, Czyste Powietrze) nadal obowiązują.

Dobór instalacji do konkretnej sytuacji

Dach jednospadowy o powierzchni 35 m² i ekspozycji południowej zmieści 14-18 modułów 400 Wp, co daje moc 5,6-7,2 kWp. Przy rocznym zużyciu 5000 kWh to rozwiązanie z niewielkim nadmiarem, który można wykorzystać do ładowania auta elektrycznego lub magazynowania w baterii.

Dach dwuspadowy po 20 m² każda część wymaga podziału na dwa stringi. Jedna połać wschodnia (rano) i druga zachodnia (popołudnie) dają łącznie 8-10 modułów 400 Wp, czyli 3,2-4,0 kWp. To wystarczy dla gospodarstwa zużywającego 3000-3500 kWh rocznie.

Instalacja naziemna na działce o powierzchni 100 m² pozwala ustawić 40 modułów 400 Wp (16 kWp) bez ryzyka zacienienia. Konstrukcja balastowa lub wbijana w grunt wymaga pozwolenia na budowę, jeśli moc przekracza 50 kW.

Wymiary paneli fotowoltaicznych to nie jest abstrakcyjna specyfikacja to konkretne ograniczenie, które decyduje o tym, czy instalacja w ogóle zmieści się na dachu. Standardowy moduł 400 Wp o wymiarach 1722 × 1134 × 35 mm i wadze 21 kg stanowi dziś punkt odniesienia dla większości projektów domowych. Znajomość tych parametrów pozwala uniknąć błędu zakupu zbyt dużych lub zbyt małych modułów.

Przed podpisaniem umowy warto poprosić o kartę techniczną wybranych paneli (datasheet) i fizycznie zmierzyć dostępną przestrzeń na dachu. Pięć minut z miarką i rzutem dachu oszczędzi tygodnia wymiany wadliwego zestawu.

Dane techniczne modułów oparte na kartach katalogowych czołowych producentów oraz normie PN-EN 61215. Ceny orientacyjne instalacji na podstawie raportów branżowych NFOŚiGW oraz informacji od dystrybutorów systemów fotowoltaicznych. Szczegółowe warunki techniczne i wycena indywidualna wymagają konsultacji z certyfikowanym instalatorem.
