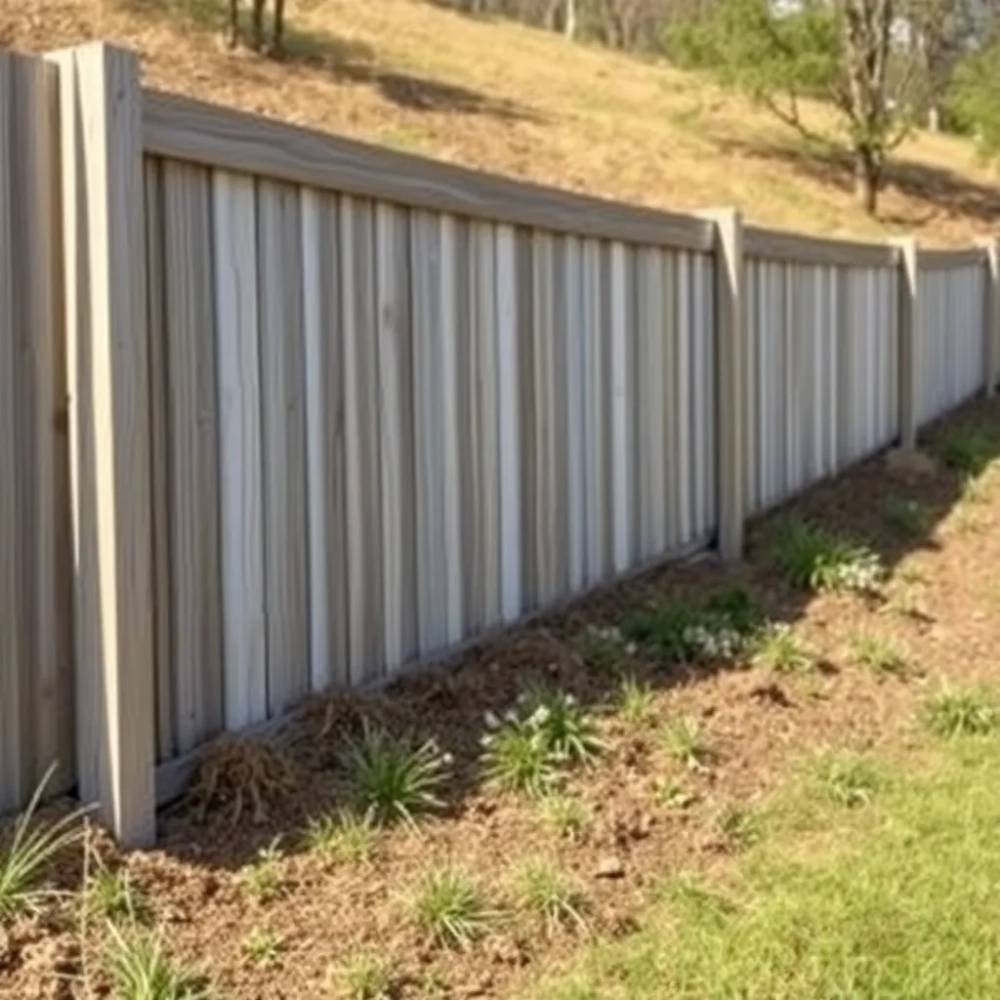

Ogrodzenie panelowe na pochyłym terenie sprytne metody montażu

Metoda schodkowa, podcięcie czy regulacja co wybrać na spadku

Spadek terenu pod ogrodzenie panelowe wymaga wyboru jednej z czterech sprawdzonych metod montażu. Każda z nich rozwiązuje inny problem fizyczny: różnicę wysokości między sąsiednimi przęsłami. Od tej decyzji zależy nie tylko wygląd, ale przede wszystkim trwałość całej konstrukcji.

• Metoda schodkowa, podcięcie czy regulacja co wybrać na spadku
• Jak zrobić niwelację terenu pod ogrodzenie panelowe
• Słupki i podmurówka na nierównym terenie tabela zależności
• Najczęstsze błędy montażu na pochyłym terenie

Metoda schodkowa polega na obniżaniu lub podwyższaniu poziomu górnej krawędzi panelu co jeden lub dwa słupki. Panele pozostają poziome, ale każdy kolejny segment „schodzi" w dół lub „wchodzi" w górę o stałą wartość. Takie rozwiązanie świetnie wygląda przy spadkach do 10%, bo różnica wysokości między sąsiednimi słupkami nie przekracza wtedy 5-7 cm. Przy większych różnicach schodek staje się zbyt agresywny wizualnie i wymaga już cofnięcia panelu lub zastosowania dłuższych słupków.

Podcięcie paneli sprawdza się na krótkich odcinkach, gdzie spadek jest łagodny, ale nierównomierny. Dolna krawędź panela jest przycinana pod kątem, dzięki czemu panel nadal biegnie poziomo, a jego spód wtapia się w teren. Metoda wymaga precyzyjnego szlifowania i malowania ciętej krawędzi farbą antykorozyjną. Bez tego zabezpieczenia stalowy rdzeń zacznie rdzewieć w ciągu 2-3 sezonów.

Regulacja wysokości słupka to kompromis dla działek o spadku 5-12%, gdzie nie chcesz widocznych schodków. Stosuje się słupki o zwiększonej długości (2,5-3,0 m) i regulowane obejmy montażowe. Dzięki temu panel można podnieść lub obniżyć względem gruntu nawet o 15 cm bez podcinania. Efekt wizualny przypomina płynną linię, ale wymaga większych fundamentów punktowych, bo wyższy słupek działa jak dźwignia.

Tarasy i mury oporowe wchodzą w grę przy spadkach powyżej 15%, gdzie klasyczne ogrodzenie traci sens techniczny. W takiej sytuacji lepiej zbudować na granicy działki niski mur oporowy z bloczków betonowych (np. systemu gabionowego) i dopiero na nim postawić ogrodzenie panelowe. Rozwiązanie jest droższe i wymaga projektu konstrukcyjnego, ale daje stabilną bazę na dekady.

Zanim wybierzesz metodę, zmierz spadek: wbij palik na początku i końcu planowanego ogrodzenia, napnij sznurek z poziomicą i zmierz różnicę wysokości. Podziel ją przez długość odcinka w metrach i pomnóż przez 100. Wynik to spadek w procentach. Ta jedna liczba zawężi Twoje opcje do jednej, dwóch metod.

Jak zrobić niwelację terenu pod ogrodzenie panelowe

Niwelacja terenu pod ogrodzenie panelowe to pierwszy krok, którego nie wolno pominąć. Bez niej nawet najdroższe panele będą falować na granicy działki, a furtka nie domknie się po zimie. Chodzi o precyzyjne wytyczenie wszystkich punktów montażu słupków w jednej płaszczyźnie.

Najdokładniejszym narzędziem jest niwelator laserowy, który rzuca poziomą wiązkę na całą długość planowanego ogrodzenia. Wystarczy ustawić go na statywie w połowie odcinka, włączyć i odczytać wysokość na łacie mierniczej w każdym rogu oraz w miejscach przegięcia terenu. Różnica odczytów to Twój rzeczywisty spadek. Ta metoda daje dokładność do 2 mm na 30 m, czyli znacznie więcej niż sznurek z poziomicą (tu błąd sięga nawet 3-4 cm).

Jeśli nie masz niwelatora, wystarczy przezroczysty wąż wodny (tzw. niwelator wężowy). Napełnij go wodą bez pęcherzyków, trzymaj końce w dwóch punktach działki i obserwuj poziom wody. Prawo naczyń połączonych samo wskaże różnicę wysokości. To stara, sprawdzona metoda, używana przez geodetów zanim wymyślono lasery.

Podczas wytyczania unikaj błędu „odwracania spadku". Wielu inwestorów myśli, że wystarczy zamontować panele „trochę niżej" w miarę spadku, i już. Problem w tym, że woda deszczowa będzie stać pod ogrodzeniem, rozmywać fundamenty i wypychać słupek do góry. Dlatego dolna krawędź panela musi biec 3-5 cm nad gruntem, nie w gruncie. Ta dylatacja chroni przed korozją i pozwala na swobodne odprowadzanie wody.

Najczęstsze błędy przy niwelacji to: pomijanie pomiarów na środku długiego odcinka (w terenie falistym to środek ma największą różnicę), przesiadanie się z poziomicy na sznurek bez kontroli krzyżowej (sznurek ugina się pod własnym ciężarem powyżej 15 m) oraz nieuwzględnienie warstwy dociskowej gruntu po zimie. Zawsze mierz w dwóch przejściach i zapisuj wyniki w notatniku.

Słupki i podmurówka na nierównym terenie tabela zależności

Słupki do ogrodzenia na skarpie muszą być dłuższe niż na płaskim terenie, bo zagłębienie w gruncie zależy od wysięgu nad ziemią. Im wyżej wychodzi słupek, tym dłuższy cały element musi być, zachować tę samą część pod powierzchnią gruntu. Inżynierowie geotechnicy przyjmują zasadę: minimum 1/3 długości słupka pod ziemią.

Przy spadku do 5% sprawdzają się standardowe słupki 2,0 m. Wystarczy fundament punktowy zagłębiony na 80 cm, wykonany z betonu C16/20 (dawniej B20). Beton wlewany do otworu o średnicy 25-30 cm dobrze trzyma słupek w pionie, a po związaniu przenosi obciążenia z wiatru i naporu gruntu. Na gruntach piaszczystych warto poszerzyć otwór do 35 cm, bo piasek nie stabilizuje słupka tak dobrze jak glina.

Przy spadku 5-10% słupek musi mieć 2,2-2,5 m, a fundament 100 cm. Beton powinien być klasy C20/25, a otwór poszerzony do 30 cm. W tej strefie pojawia się dodatkowa siła: parcie gruntu na tylną stronę słupka. Woda opadowa spływa po stoku i napiera na słupek z boku, dlatego tak ważne jest kotwienie (np. prętami stalowymi fi 12 mm przyspawanymi do słupka w części podziemnej).

Spadek powyżej 10% wymaga słupków 2,5-3,0 m, fundamentów 120 cm oraz obowiązkowego kotwienia. Beton C25/30, otwór 35 cm, zbrojenie z 4 prętów fi 10 mm związanych w szkielet. To już jest konstrukcja wymagająca obliczeń statycznych, szczególnie przy ogrodzeniu powyżej 1,8 m wysokości. Wiatr halny na Śląsku potrafi wywrócić niejedno ogrodzenie, które „jakoś stało" przez trzy lata.

Podmurówka prefabrykowana wysokości 20-30 cm chroni panele przed kontaktem z mokrym gruntem, ale na spadku wymaga stopniowania. Różnica wysokości między sąsiednimi elementami podmurówki odpowiada różnicy poziomu gruntu. W praktyce wykonawcy rzadko stosują podmurówkę na spadkach powyżej 8%, bo jej prefabrykowane elementy nie dają się płynnie regulować. Lepiej wtedy zrezygnować z podmurówki i podnieść sam panel o 5-8 cm nad grunt.

Kiedy podmurówka na spadku jest problemem

Podmurówka betonowa na nierównym terenie generuje szczeliny, w których zbiera się woda i brud. Każdy stopień to miejsce, gdzie może wyrastać trawa i kruszyć się krawędź. Jeśli zdecydujesz się na podmurówkę, wybierz łączoną na pióro-wpust i zabezpiecz uszczelką mrozoodporną. Tańsze elementy bez zamka rozszczelnią się po pierwszej zimie.

Przy spadku powyżej 10% rozsądniejsza jest sama rama panelowa bez podmurówki, z dylatacją 5-7 cm od gruntu. Podcięcie panelu od spodu lub montaż na wyższym słupku rozwiąże problem lepiej niż jakikolwiek prefabrykat.

Najczęstsze błędy montażu na pochyłym terenie

Montaż ogrodzenia panelowego na pochyłym terenie bez wcześniejszego planowania kończy się zawsze tymi samymi defektami. Poniższa lista to nie akademicka teoria, tylko obserwacje z realizacji na Śląsku i w Małopolsce, gdzie działki ze spadkiem to norma.

Błąd 1: Pomijanie niwelacji terenu. Bez precyzyjnego pomiaru spadku każde przęsło osiada nierówno, a furtka po roku zaczyna się sama otwierać lub zamykać pod wpływem ciężaru własnego. Różnica 2 cm na długości 20 m nie wygląda groźnie na papierze, ale w rzeczywistości oznacza, że jedno przęsło ma 3 cm pod ziemią, a drugie wisi 1 cm nad ziemią.

Błąd 2: Zbyt płytkie fundamenty punktowe. Na skarpie grunt jest mniej stabilny niż na płaskiej działce, bo woda rozmiękcza go nierównomiernie. Standardowe 60 cm fundamentu wystarcza na płaskim terenie, ale na spadku 10% potrzeba minimum 100 cm, a powyżej 15% nawet 120-150 cm. Płytszy fundament wypchnie słupek w ciągu 2-3 cykli mrozowych.

Błąd 3: Brak dylatacji między panelem a gruntem. Panel leżący bezpośrednio na ziemi koroduje od spodu, a mróz wypycha go do góry. Standard to 3-5 cm luzu, ale na spadku warto dać 5-7 cm, bo woda spływająca ze stoku nanosi więcej błota pod ogrodzenie.

Błąd 4: Źle dobrana wysokość podmurówki do spadku. Podmurówka 30 cm na łagodnym stoku wygląda masywnie i nieproporcjonalnie, ale na dużym spadku to za mało. Woda spływająca po stoku wylewa się na podmurówkę, a w zimie lód ją rozsadza. Standardowo na spadku 10% podmurówka powinna mieć 25 cm, a na spadku 15% i więcej lepiej z niej zrezygnować.

Błąd 5: Montaż paneli bez uwzględnienia kierunku spadku. Panele nie są symetryczne ich przetłoczenia kierują wodę w jedną stronę. Jeśli zamontujesz je „pod górę", woda będzie się zbierać w przetłoczeniach i stać tam miesiącami, przyspieszając korozję. Zawsze montuj panele zgodnie z kierunkiem spływu wody ze stoku.

Checklista przed montażem (10 punktów do odznaczenia)

• Zmierzony spadek w % (niwelator laserowy lub wąż wodny)
• Określona metoda montażu (schodkowa, podcięcie, regulacja, mur)
• Wybrana długość słupka (2,0 / 2,2 / 2,5 / 3,0 m)
• Głębokość fundamentu punktowego (80 / 100 / 120 cm)
• Klasa betonu (C16/20 / C20/25 / C25/30)
• Decyzja o podmurówce (tak / nie / schodkowa)
• Kierunek montażu paneli (zgodny ze spływem wody)
• Dylatacja panela od gruntu (3-7 cm)
• Zabezpieczenie antykorozyjne ciętych krawędzi
• Sprawdzone warunki gruntowe (nośność, poziom wody gruntowej)

Formalności kiedy zgłoszenie, a kiedy pozwolenie

Ogrodzenie panelowe do 2,2 m wysokości nie wymaga pozwolenia na budowę, ale wymaga zgłoszenia do starostwa powiatowego, jeśli stoi przy drodze publicznej lub granicy działki. Przy spadku terenu całkowita wysokość mierzona w najwyższym punkcie nie może przekraczać tej wartości. Powyżej 2,2 m wymagane jest pozwolenie na budowę i projekt konstrukcyjny. Bez względu na wysokość, ogrodzenie przy linii wysokiego napięcia lub w pasie ochronnym drogi wymaga dodatkowych uzgodnień z właścicielem infrastruktury.

Koszty orientacyjne (2024/2025)

Koszt ogrodzenia panelowego na spadku różni się od ceny na płaskim terenie o 15-25%. Dłuższe słupki, więcej betonu, dłuższy czas pracy to wszystko podnosi cenę za metr bieżący. Orientacyjnie:

Podane ceny obejmują materiał i robociznę na Śląsku i w Małopolsce w 2024 roku. W innych regionach mogą się różnić o 10-20%. Ceny nie obejmują bram, furtek i automatyki, które dobiera się osobno.

Standardy i przepisy

Projektowanie słupków ogrodzeniowych na terenie pochyłym opiera się na normie PN-EN 12839:2012 (Elementy ogrodzeń betonowych) oraz Eurokodzie 2 (PN-EN 1992-1-1) dla konstrukcji betonowych i Eurokodzie 7 (PN-EN 1997-1) dla geotechniki. Wysokość ogrodzenia od strony drogi reguluje Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.). Od strony granicy z sąsiadem ogrodzenie nie może przekraczać 2,2 m bez zgody współwłaściciela działki. Źródła: isap.sejm.gov.pl, PKN (Polski Komitet Normalizacyjny).

Jeśli planujesz montaż ogrodzenia panelowego na pochyłym terenie i chcesz mieć pewność, że wybrana metoda pasuje do Twojej działki, wyślij zdjęcie terenu z zaznaczonym miejscem planowanego ogrodzenia. Na tej podstawie dobiorę konkretne parametry słupków, fundamentów i paneli do Twojego spadku, bez jeżdżenia na miejsce.
