Szyna do montażu paneli fotowoltaicznych – przewodnik

Redakcja 2025-05-17 23:53 / Aktualizacja: 2025-09-20 13:58:10 | Udostępnij:

Wybór szyny do montażu paneli fotowoltaicznych to więcej niż zakup kawałka profilu. Kluczowe dylematy to: czy wybrać lekkie aluminium kosztem nośności, czy stal dla większych obciążeń; jak dopasować system do dachu — płaskiego, skośnego czy gruntu; oraz jak zgrać szynę z modułem i zestawem akcesoriów, by instalacja była trwała i estetyczna. Poniżej znajdziesz porównanie typów, konkretne wymiary i ceny netto oraz praktyczne wskazówki ułatwiające decyzję.

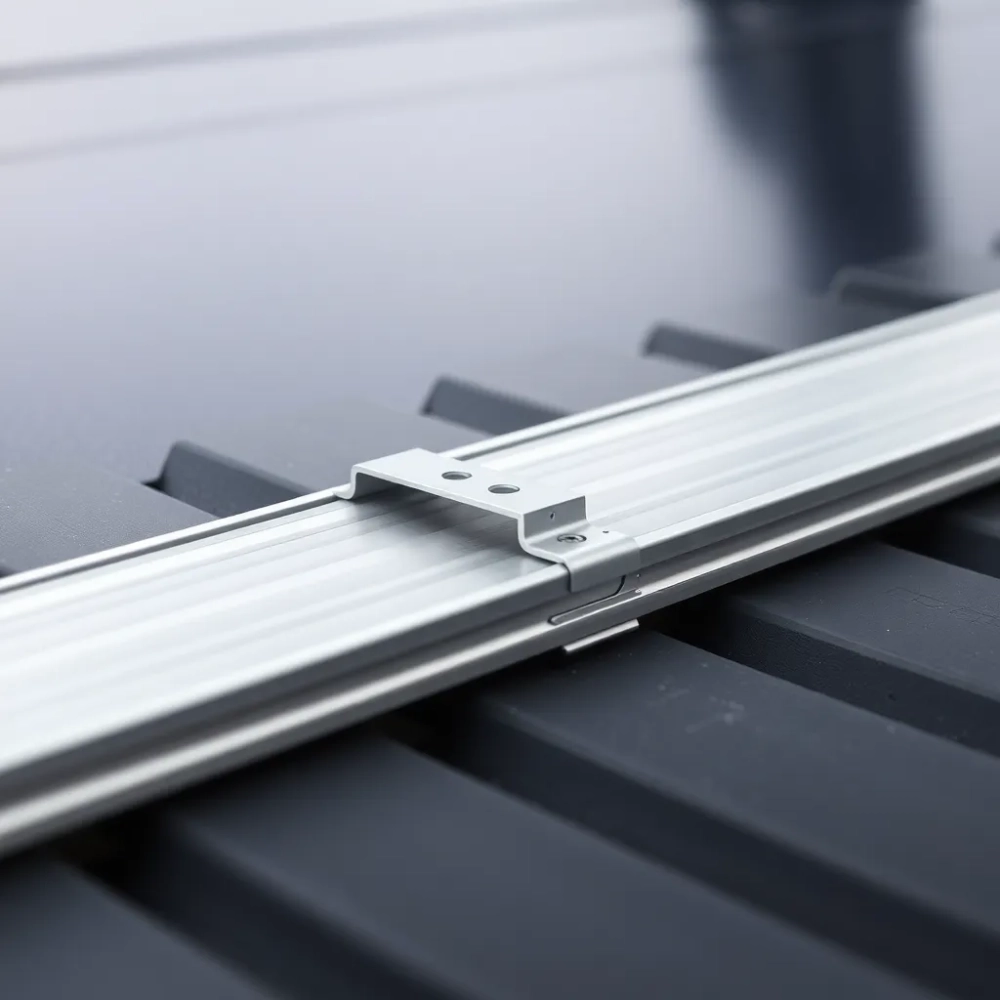

Szyna do montażu paneli fotowoltaicznych

Krótka tabela porównawcza typowych rozwiązań montażowych:

Typ Wymiary Długość std. Nośność (orient.) Masa kg/m Cena netto (PLN/m)
Szyna aluminiowa T 40x40 40×40 mm 2,00 m ~300 kg/pkt (przy rozstawie 1,2 m) 1,6 55
Szyna lekka T 40x30 40×30 mm 2,00 m ~220 kg/pkt 1,2 48
Szyna trapezowa (do blachy) profil ~60 mm 2,20 m ~200 kg/pkt 1,5 42
Szyna stal ocynk (grunt) 40×60 mm 3,00 m ~500 kg/pkt 4,0 85
Uszczelka EPDM 10×3 mm rolka 50 m n/d 0,06 9

Z tabeli wynika kilka praktycznych wniosków: aluminium daje najlepszy stosunek masa/nośność i typowo kosztuje 48–55 PLN netto za metr, co przekłada się na niższe koszty transportu i montażu; szyny trapezowe są tańsze netto i szybsze do montażu na blachodachówkach; stal ocynkowana ma wyraźnie większą masę i cena netto ok. 85 PLN/m, ale zapewnia większą nośność dla konstrukcji gruntowych. EPDM pojawia się jako element uszczelniający i izolujący połączenia, koszt netto bardzo niski, ale kluczowy dla trwałości dachu.

Zobacz także: Systemy Montażowe Paneli Fotowoltaicznych w 2025

Rodzaje szyn montażowych do PV

W praktycznym projekcie spotkasz cztery główne kategorie szyn: profile aluminiowe T, szyny lekkie do niskich obciążeń, elementy trapezowe dedykowane do blach oraz stalowe belki do konstrukcji gruntowych. Profile aluminiowe 40×40 lub 40×30 są uniwersalne i najczęściej stosowane przy dachach skośnych oraz montaży gruntowych wymagających niskiej masy. Szyny trapezowe mają specjalne mocowania do profili blachy i często występują w długościach 2,2 m, co ułatwia dopasowanie do arkuszy dachowych. Stal ocynkowana pojawia się tam, gdzie trzeba przenieść większe siły — na przykład przy dużych instalacjach w trudnych warunkach wiatrowych czy śniegowych.

Wybór konkretnego typu zależy też od układu modułów: montaż pionowy wymaga innych profili niż montaż poziomy, a systemy zintegrowane z falownikiem mikroinwerterami mogą wymagać dodatkowych listew montażowych. Szyny z rowkiem T pozwalają na stosowanie standardowych śrub i klamer, co ułatwia wymianę elementów i serwis. Z kolei systemy dedykowane do blach mają punkty podpór projektowane pod istniejące przetłoczenia, co zmniejsza konieczność ingerencji w pokrycie. Z punktu widzenia logistyki, krótsze odcinki (2,0–2,2 m) łatwiej przewieźć i składować, ale zwiększają liczbę łączników.

Przy projektowaniu instalacji warto uwzględnić też elementy dodatkowe: łączniki, mostki, listwy wyrównujące oraz profile maskujące dla estetyki. Dla instalacji dachowych ważne jest, by system umożliwiał kompensację różnic wymiarowych między modułami. Moduły o ramie 30–40 mm współpracują z większością profili T, ale niestandardowe ramy wymagają sprawdzenia kompatybilności. Zawsze dobieraj liczbę podpór i rodzaj profilu do obciążeń wynikających z lokalnego obszaru śniegowego i wiatrowego.

Zobacz także: Montaż paneli fotowoltaicznych krok po kroku

Materiał i wytrzymałość: aluminium, EPDM, stal

Aluminium to dominujący materiał w systemach montażowych ze względu na niską masę i odporność na korozję, zwłaszcza gdy profil jest anodowany. Typowy profil 40×40 wykonany z aluminium 6060/6063 waży około 1,5–1,8 kg/m i oferuje nośność wystarczającą dla typowych rozpiętości 1,0–1,5 m między punktami podparcia. Stal ocynkowana jest cięższa — około 3,5–4,5 kg/m — ale zapewnia większą wytrzymałość na zginanie i lepszą nośność punktową, co przekłada się na możliwość stosowania dłuższych rozpiętości i większych kątów nachylenia terenu. EPDM pojawia się jako materiał uszczelniający i izolujący; nie jest nośnikiem, ale chroni przed przeciekami i izoluje złącza metalowe.

Wytrzymałość systemu zależy od przekroju profilu, odległości podpór i jakości montażu. Dla aluminium ważne są zabiegi antykorozyjne na łącznikach — stosowanie izolatorów i podkładek z EPDM czy tworzywa zapobiega bimetalicznej korozji między aluminium a stalą ocynkowaną. W strefach o dużym nasłonecznieniu i temperaturach EPDM musi być dobrane pod kątem odporności UV; standardowo zakłada się trwałość uszczelki 10–20 lat, podczas gdy aluminium w przypadku powłoki anodowanej zachowuje parametry nawet 25–30 lat. Przy obliczaniu nośności używa się zarówno obciążenia użytkowego, jak i współczynnika śnieg/wiatr.

Przy wyborze materiału nie zapominaj o ekonomii: cena netto aluminium może być niższa przy masowych zamówieniach, ale stal często wymaga mniej łączników i prostszych podpór, co wyrównuje koszt. Warto więc patrzeć na system jako całość: profil, łączniki, kotwy i elementy uszczelniające. Dobór materiału przekłada się bezpośrednio na długość użytkowania i częstotliwość przeglądów technicznych instalacji.

Zestawy montażowe i akcesoria

Zestawy montażowe zwykle zawierają sumę elementów: szyny w długościach, klamry środkowe i końcowe, śruby M8, nakrętki samohamowne, łączniki oraz elementy uszczelniające EPDM. Dla typowej ramy modułu 1,7×1,0 m przy układzie 3×4 warto zaplanować: 4–6 odcinków szyn po 2,0 m, około 30–40 klamer (mid + end), 50–70 śrub M8 oraz kilka łączników i zaślepek. W ofertach zestawy mogą być sprzedawane netto jako komplety montażowe — cena netto kompletnego zestawu na 10 modułów w zależności od jakości i materiału waha się od ~600 do 1 800 PLN netto bez robocizny.

Akcesoria to często drobne elementy, które decydują o szybkości montażu i trwałości instalacji: podkładki EPDM, śruby samowiercące do blachy, kotwy dachowe, talerze montażowe do dachów płaskich i elementy do uziemienia. Elementy uziemiające — np. zaciski uziemiające do szyn — kosztują zwykle 10–30 PLN netto za sztukę i są niezbędne, gdy system ma pełnić rolę przewodu ochronnego. Warto też mieć zapas śrub i klamer — 5–10% więcej niż wynik BOM — na wypadek reklamacji lub modyfikacji.

Lista kroków do przygotowania kompletnego zestawu

  • Pomiar dachu i wybór układu modułów.
  • Dobór profilu i obliczenie długości szyn.
  • Przygotowanie listy akcesoriów i zamówienie netto elementów.
  • Montaż podpór, montaż szyn i zamocowanie modułów.

Systemy mocowania dla dachów płaskich, skośnych i gruntowych

Dachy płaskie wymagają innego podejścia niż skośne: na płaskich często stosuje się systemy balastowe bez penetracji pokrycia, obciążane betonowymi blokami o wadze 20–60 kg sztuka, rozmieszczonymi zgodnie z projektem. Systemy balastowe są szybkie i dają dużą elastyczność, ale zwiększają obciążenie konstrukcji dachu i wymagają uwzględnienia w obliczeniach statycznych. Alternatywą są kotwy mechaniczne lub chemiczne, które wymagają przeniknięcia przez pokrycie, ale oferują mniejsze obciążenie własne i wyższą odporność na odrywanie przy wietrze. Wybór między balastem a kotwieniem zależy od stanu dachu, wymagań inwestora i lokalnych przepisów.

Na dachach skośnych używa się zawiesi, haków dachowych, śrub przez łaty lub dedykowanych kotwic, w zależności od materiału pokrycia: dachówki ceramiczne, blachodachówka czy płyty warstwowe wymagają innych rozwiązań. Szyny montuje się do haków lub bezpośrednio do krokwi, pamiętając o uszczelnieniu przejść przez pokrycie i stosowaniu podkładek EPDM. Systemy trapezowe pozwalają na montaż na blachach z minimalnym wierceniem i szybkim montażem, ale często wymagają specjalnych śrub i łączników. Ważne jest prawidłowe rozmieszczenie podpór w pionie i poziomie, by uniknąć nadmiernego ugięcia modułów.

W gruntowych konstrukcjach stosuje się szyny montowane na słupach stalowych, fundamentach betonowych lub śrubach fundamentowych; tu szyna stalowa ocynkowana dominuj. Standardowe długości 3,0 m ułatwiają montaż ram i zapewniają stabilność ramy. Przy gruntowej instalacji koszt netto fundamentów i robocizny często przewyższa koszt samych szyn, dlatego warto wcześniej wykonać wycenę i sprawdzić parametry geotechniczne gruntu. Dla instalacji naziemnej istotne jest też zabezpieczenie antykorozyjne i łatwy dostęp serwisowy.

Długość, nośność i estetyka instalacji

Długość szyn wpływa na logistykę i liczbę łączników: popularne długości to 2,0 i 3,0 m. Krótsze odcinki ułatwiają transport i magazynowanie, ale wymagają więcej łączników i zabiegów montażowych, co może zwiększyć koszt netto robocizny. Dłuższe profile redukują liczbę połączeń i punktów potencjalnych luzów, ale trudniej je manipulować na dachu i mogą wymagać większej ilości montażu sprzętu. Projektując instalację, warto uwzględnić kompromis między kosztem materiału netto a czasem pracy ekipy montażowej.

Nośność zależy od przekroju i odległości podpór; dla profilu aluminiowego 40×40 przy rozstawie 1,2 m często przyjmuje się nośność około 250–350 kg/pkt. Zwiększając rozstaw podpór, trzeba przejść na mocniejsze profile lub dodać wsporniki, co wpływa na cenę netto systemu. W rejonach o dużym obciążeniu śniegiem projektuje się krótsze rozpiętości i stosuje się profile stalowe. Warto sprawdzić dokumentację producenta i lokalne normy przy obliczaniu dopuszczalnych obciążeń.

Estetyka to element, którego użytkownicy nie widzą na pierwszy rzut oka, ale który decyduje o akceptacji instalacji przez inwestora i sąsiadów: czarne anodowane profile i ukryte klamry poprawiają wygląd, ale zwykle kosztują więcej netto. Niski profil, minimalne odstępy między modułami i estetyczne maskownice przewodów tworzą dyskretną instalację. Czasem warto dopłacić do wykończenia, bo poprawia to odbiór inwestycji i nie wpływa znacząco na sprawność paneli.

Kompatybilność z modułami PV i inwerterami

Kluczowa jest mechaniczna kompatybilność: grubość ramy modułu, wysokość ramy i rozmieszczenie otworów montażowych decydują, czy standardowe klamry pasują bez adapterów. Większość modułów posiada ramę 30–40 mm, co dobrze współpracuje z szynami T, ale moduły frameless lub o nietypowych wymiarach wymagają sprawdzenia lub specjalnych uchwytów. Upewnij się, że producent klamer podaje zakres grubości ramy i siłę zacisku, by nie uszkodzić aluminium ani szkła modułu. Niezgodność mechaniczna może prowadzić do luzów, podwyższonego ryzyka uszkodzeń i konieczności wymiany elementów — co generuje koszty netto i czas pracy.

Choć szyny nie łączą się elektrycznie z inwerterem, są częścią systemu uziemienia i ochrony przeciwprzepięciowej; należy przewidzieć zaciski uziemiające i przejścia przewodów. Zaciski do szyn i druty uziemiające powinny być dobrane zgodnie z normami i montowane z zachowaniem przewodów mieszanych materiałów. W instalacjach z mikroinwerterami lub optimizerami może być wymagane dodatkowe mocowanie urządzeń do profili — sprawdź dopuszczalne obciążenia i instrukcje producentów. Prawidłowe uziemienie i jakość połączeń podnoszą bezpieczeństwo i żywotność systemu.

Dodatkowo warto przewidzieć przestrzeń na prowadzenie okablowania i montaż opasek oraz korytek kablowych na szynie. Estetyka kabli i ich zabezpieczenie przed UV przedłużają żywotność instalacji i ograniczają ryzyko awarii elektrycznych. Przy modernizacjach systemów PV sprawdź, czy istniejące profile pozwalają na dodanie nowych modułów lub zmianę układu — kompatybilność może znacząco obniżyć przyszłe koszty netto rozbudowy.

Koszty, ceny netto i czynniki wpływające na wartość

Ceny netto szyn wahają się w zależności od materiału i długości: aluminium 48–55 PLN/m netto, trapezowe 40–45 PLN/m netto, stal ocynk 80–90 PLN/m netto, a EPDM ok. 9 PLN/m netto. Dla przykładu, instalacja składająca się z 10 modułów wymagająca 8 m szyn aluminiowych oznacza koszt materiału szyn około 440 PLN netto. Do tego dochodzą klamry — 30 szt. po 6–12 PLN netto, czyli 180–360 PLN netto, oraz łączniki i śruby ~200–350 PLN netto; w rezultacie sam system montażowy netto dla takiej instalacji to rząd 1 000–1 500 PLN netto, zależnie od jakości komponentów.

Na ostateczną wartość wpływ mają: koszt transportu, długość odcinków (cięcie = dodatkowy koszt netto), wybór materiałów (anodowane vs surowe), ilość elementów łączących oraz ewentualne dodatki — osłony, maskownice czy specjalne kotwy. Robocizna i trudność montażu potrafią podnieść koszt netto instalacji kilkukrotnie; montaż na dachu stromym jest droższy niż na dachu płaskim. Drobne oszczędności na akcesoriach mogą zaoszczędzić 100–300 PLN netto, ale obniżają rezerwę bezpieczeństwa systemu.

Ocena wartości powinna obejmować trwałość i gwarancję części — wyższa cena netto za lepszy profil często rekompensuje się mniejszą liczbą przeglądów i mniejszym ryzykiem napraw. Przy kalkulacji kosztu systemu PV patrz nie tylko na cenę netto materiału, ale też na wpływ wyborów projektowych na czas montażu, logistykę i przyszłe koszty serwisowe.

Szyna do montażu paneli fotowoltaicznych - Pytania i odpowiedzi

  • Co to jest szyna do montażu paneli fotowoltaicznych i jakie pełni funkcje?

    Szyna montażowa to kluczowy element systemu PV, łączący moduły i umożliwiający stabilny montaż. Zapewnia prowadzenie i regulację ustawień, przenosi obciążenia i umożliwia łatwy serwis.

  • Jakie rodzaje szyn montażowych są dostępne i czym się różnią?

    Dostępne są szyny aluminiowe 40x40, szyny trapezowe oraz zestawy do montażu dachowego i gruntowego. Różnią się przekrojem, wytrzymałością i sposobem montażu.

  • Jakie akcesoria wpływają na kompatybilność i trwałość instalacji?

    Akcesoria takie jak nasadki, mostki, krzyżyki i systemy mocowań zapewniają kompatybilność z modułami PV, różnymi konfiguracjami oraz zwiększają trwałość i wodoodporność połączeń.

  • Na co zwrócić uwagę przy wyborze szyny do montażu?

    Zwróć uwagę na materiał (np. aluminium), wytrzymałość, długość (np. 2,0 m), kompatybilność z inwerterem i modułami, a także zestaw akcesoriów i koszty.
