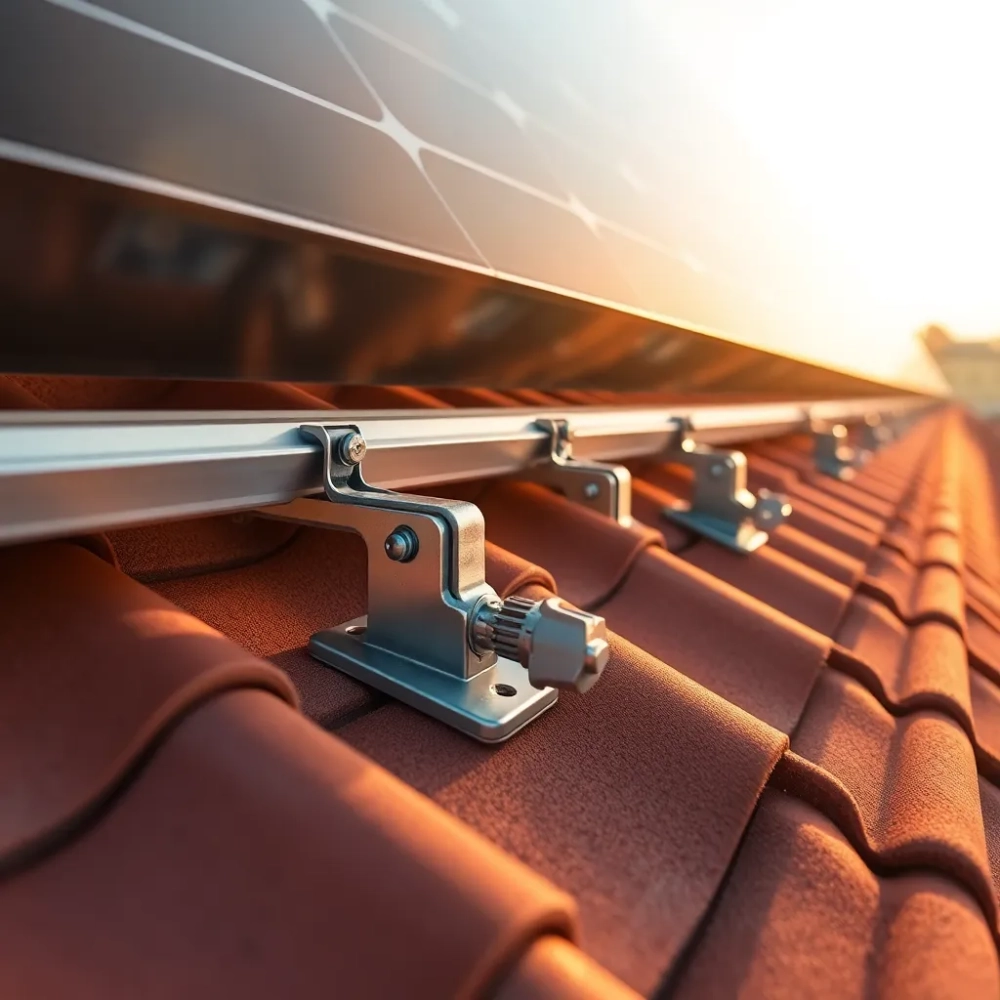

Bezinwazyjny montaż paneli fotowoltaicznych – metody, które chronią Twój dach

Konstrukcja balastowa pod panele PV bloczki, aerodynamika i obciążenia

Ciężar bywa sprzymierzeńcem, gdy dach nie znosi wiercenia. W systemie balastowym panele dociskają do podłoża bloczki betonowe o masie 23-25 kg każdy, a cała rama z aluminium lub stali cynkowo-magnezowej utrzymuje moduł siłą około 75 kg. Na metr kwadratowy dachu przypada więc od 80 do nawet 120 kg obciążenia i właśnie ta masa przeciwdziała ssaniu wiatru, zamiast kotwić się w poszyciu.

• Konstrukcja balastowa pod panele PV bloczki, aerodynamika i obciążenia
• Kotwy chemiczne i mechaniczne inwazja tam, gdzie balast nie wystarczy
• Kąt nachylenia i orientacja paneli a uzysk z instalacji na dachu płaskim
• Koszt i gwarancja co zyskujesz, rezygnując z wiercenia w dachu

Norma PN-EN 1991-1-1 jasno mówi, jak sprawdzić, czy konstrukcja to wytrzyma. Projektant oblicza współczynnik obciążenia śniegiem, uwzględnia strefę wiatrową I-V i dopiero wtedy dobiera liczbę bloczków. Na dachu o nośności poniżej 80 kg/m² balast odpada i jedyną drogą pozostaje inwazja albo system hybrydowy z kotwami wspomagającymi.

W praktyce wyróżnia się cztery warianty takich konstrukcji. Południowy (klasyczny) wymaga pełnych 75 kg na panel i sprawdza się na dachach hal produkcyjnych, gdzie liczy się maksymalny uzysk. Aerodynamiczny, dzięki osłonom krawędziowym, zbija masę do 30-50 kg, a wersja E-W ze wschodnio-zachodnim ustawieniem schodzi poniżej 30 kg. Osobny segment stanowią systemy typu ConSole, w których moduły pełnią funkcję balastu i nie potrzebują dodatkowych obciążników.

Wysokość montażu też nie jest przypadkowa. Minimalne 50 cm od powierzchni dachu pozwala na naturalną wentylację modułów i chroni je przed zalewaniem przez stopiony śnieg. Pod każdy bloczek trafia mata separacyjna z gumy EPDM o grubości 3-6 mm, która chroni papę przed migracją plastyfikatorów i uszkodzeniami mechanicznymi.

Kluczowy pozostaje wiatr. Na budynku o wysokości 8 pięter w strefie II norma PN-EN 1991-1-4 wymaga nawet dwukrotnie większego balastu niż na niskiej hali. Dlatego przy planowaniu inwestycji warto poprosić rzeczoznawcę o audyt aerodynamiczny, a nie zlecać montaż na oko.

Uwaga: bloczki muszą leżeć na macie oddzielającej, nigdy bezpośrednio na papie. Beton w kontakcie z bitumem przyśpiesza starzenie pokrycia i po kilku latach potrafi „wrosnąć” w poszycie, komplikując ewentualny demontaż.

Kiedy balast nie wystarczy?

Stromy spadek większy niż 5°, dach o krzywiznach łukowych albo silne narażenie na wiatr w strefie III-V zmuszają do szukania alternatywy. Podobnie bywa z gwarancją producenta pokrycia wielu wystawców daje 10-15 lat ochrony, lecz pod warunkiem, że poszycie nie zostanie przebite. W takim wypadku balast bywa jedynym sposobem, by utrzymać gwarancję w mocy.

Kotwy chemiczne i mechaniczne inwazja tam, gdzie balast nie wystarczy

Grawitacja ma swoje granice, a wiatr ich nie szanuje. Montaż inwazyjny wchodzi w grę tam, gdzie dach jest lekki, połać stroma albo strefa wiatrowa wysoka. W takiej sytuacji rama paneli trafia na kotwy mechaniczne lub chemiczne, które przenoszą siły ssące wprost do stropu lub blachy trapezowej.

Kotwa chemiczna działa na zasadzie żywicy, najczęściej poliestrowej lub winyloestrowej, która po związaniu z otworem w betonie tworzy spoinę o wytrzymałości porównywalnej z monolitem. Żywica wnika w nierówności podłoża i wypełnia pustki, dzięki czemu kotwa nie pracuje na ścinanie jak zwykły kołek rozporowy. W stropie betonowym B25 jeden punkt mocujący przenosi od 4 do 7 kN, co w zupełności pokrywa obciążenia wiatrem dla instalacji o kącie 30°.

Mechaniczne kotwy ze stali nierdzewnej lub aluminium sprawdzają się na dachach z blachy trapezowej. Śruba przechodzi przez profil blachy do płatwi stalowej i zaciska się nakrętką z podkładką EPDM. Wymaga to nawiercenia poszycia, ale nie narusza warstwy izolacji przeciwwodnej, o ile blacha ma min. 0,75 mm grubości i jest przytwierdzona do konstrukcji sztywnej.

Uszczelnienie przejścia przez pokrycie decyduje o szczelności dachu na lata. Na dachach krytych papą stosuje się kołnierze zgrzewane palnikiem lub termozgrzewalne, a następnie dodatkową warstwę masy poliuretanowej lub silikonu neutralnego. Dwukrotne uszczelnienie najpierw mechaniczne (kołnierz), potem chemiczne (masa) eliminuje ryzyko kapania nawet po kilkunastu latach eksploatacji.

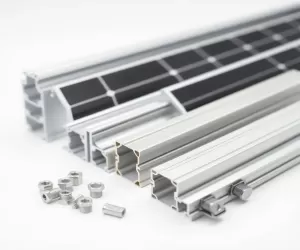

System KDP-I, popularny w halach stalowych, bazuje na szynie aluminiowej mocowanej do blachy śrubami samogwintującymi z uszczelką. Gwarancja producentów sięga 10 lat, a orientacja paneli może być pionowa lub pozioma w zależności od modułu. W biurowcu ośmiopiętrowym, gdzie nośność stropodachu nie przekraczała 50 kg/m², montaż inwazyjny okazał się jedyną opcją każdy panel wymagał czterech kotew, a całość zwymiarowano wg PN-EN 1991-1-4 dla strefy wiatrowej I.

Koszt robocizny przy inwazji rośnie o 15-25% w porównaniu z balastem. Więcej czasu zajmuje wiercenie, odpylanie, wklejanie kotew i kontrola szczelności. Jednak tam, gdzie balast odpada z przyczyn nośności, inwazja staje się nieunikniona, a różnicę w cenie z nawiązką rekompensuje spokój głowy przy silnym wiatrze.

Kiedy inwazja jest ryzykowna?

Wiercenie w dachu pokrytym papą termozgrzewalną bez odpowiedniego zabezpieczenia otworu kończy się najczęściej przeciekiem po trzech, czterech latach. Podobnie działa montaż na dachach z membraną PVC tu kołnierz zgrzewany po prostu nie trzyma. Decyzję o inwazji powinien każdorazowo poprzedzić ogląd rzeczoznawcy, który oceni stan pokrycia i wskaże, czy podłoże nadaje się do trwałego uszczelnienia.

Kąt nachylenia i orientacja paneli a uzysk z instalacji na dachu płaskim

Kąt nachylenia zmienia wszystko, choć intuicja często myli inwestorów. Na dachu płaskim moduł ustawiony pod 30° produkuje najwięcej energii w skali roku, ale pochylenie 20° daje zaledwie 2% mniej, a zajmuje mniej miejsca, bo rzędy paneli rzucają krótszy cień. Przy 15° uzysk spada do 95% optimum, ale zyskujesz gęstsze upakowanie i tańszą konstrukcję.

Wybór między 15° a 30° to nie tylko fizyka, lecz także ekonomia. Nachylenie 30° wymaga większego rozstawu rzędów około 3,5 m między osiami, żeby o 21 grudnia rzędy nie zacieniały się wzajemnie. Przy 15° odstęp spada do 2,2 m, więc na tej samej powierzchni dachu zmieścisz nawet 30% więcej modułów, choć każdy z nich pracuje na 95% mocy.

Orientacja wschód-zachód sprawdza się wszędzie tam, gdzie zużywasz energię głównie rano i po południu. Panele ustawione przodem na wschód zaczynają produkcję już o 6:30, a te skierowane na zachód kończą nawet po 20:00 latem. System E-W przy kącie 10-15° świetnie współgra z autokonsumpcją biurową, bo pokrywa poranne uruchamianie klimatyzacji i popołudniowe ładowanie aut. Rozwiązania typu VALKBOX 3 integrują obie orientacje na jednej ramie, ograniczając liczbę bloczków balastowych i skracając czas montażu.

Moduły bifacjalne zmieniają rachunek jeszcze bardziej. Dzięki absorpcji światła odbitego od dachu potrafią wyprodukować do 30% więcej energii niż klasyczne monofacialne, ale potrzebują wysokości montażu co najmniej 50 cm. Niżej umieszczony panel nie otrzymuje wystarczającej ilości promieniowania rozproszonego od spodu i dodatkowy uzysk spada do kilku procent.

Wybór kąta wpływa też na obciążenie śniegiem. Norma PN-EN 1991-1-3 nakazuje korektę współczynnika kształtu w zależności od pochylenia modułu. Panele ustawione pod 30° zrzucają śnieg samoczynnie, więc obciążenie konstrukcji spada nawet o 40%. Przy 15° pokrywa śnieżna zalega dłużej i trzeba to uwzględnić w doborze balastu lub kotew.

Kiedy nachylenie 30° nie ma sensu?

Na dachu o ograniczonej powierzchni albo przy autokonsumpcji rozproszonej w ciągu dnia nachylenie 20-25° bywa kompromisem. Pozwala zwiększyć gęstość upakowania, a jednocześnie utrzymać uzysk powyżej 97% optimum. Natomiast na dachach, gdzie priorytetem jest moc szczytowa w południe, kąt 30° pozostaje bezkonkurencyjny.

Koszt i gwarancja co zyskujesz, rezygnując z wiercenia w dachu

Każdy otwór w dachu to potencjalne miejsce przecieku za 8-12 lat. Wybór bezinwazyjnego montażu paneli fotowoltaicznych oznacza zerowe ryzyko naruszenia hydroizolacji, brak konieczności angażowania dekarza po fakcie i utrzymanie gwarancji pokrycia dachowego w nienaruszonej formie. To przede wszystkim spokój głowy, który ma swoją wymierną cenę.

Projekt balastowy kosztuje od 500 do 1500 zł netto w zależności od powierzchni i liczby stref wiatrowych. Kwota obejmuje obliczenia statyczne, dobór bloczków i rysunki warsztatowe. W przypadku instalacji 50 kWp na dachu płaskim o powierzchni 280 m² sam montaż balastowy zamyka się w przedziale 180-260 zł/m², podczas gdy wariant inwazyjny rośnie do 240-340 zł/m² ze względu na wiercenie, żywicę i dodatkowe uszczelnienia.

W cyklu 25 lat różnica między systemem balastowym a inwazyjnym potrafi się zniwelować, ale tylko wtedy, gdy w dachu nie pojawi się przeciek. Jeden punkt wtargnięcia wody oznacza remont poszycia za 15-40 tys. zł, wymianę zawilgoconej wełny mineralnej i kilkudniowy przestój instalacji. Przy montażu balastowym takie ryzyko nie istnieje, bo membrana dachu pozostaje nienaruszona.

Gwarancja producenta pokrycia bywa uzależniona od zgody na ingerencję. Niektóre systemy membranowe tracą ochronę w momencie nawiercenia, nawet jeśli uszczelnienie zostanie wykonane wzorowo. W takim scenariuszu bezinwazyjny montaż paneli fotowoltaicznych staje się warunkiem utrzymania gwarancji dachu, a nie tylko preferencją estetyczną.

Odpowiedzialność za ewentualny przeciek spoczywa na wykonawcy instalacji przez cały okres gwarancji, o ile dokumentacja powykonawcza zawiera protokół szczelności. Ubezpieczyciel może odmówić wypłaty, jeśli wiercenie wykonano bez aprobaty producenta pokrycia. Dlatego każdy projekt powinien zawierać kopię zgody producenta dachu na planowaną technologię montażu.

Kiedy warto zrezygnować z balastu mimo wyższej ceny?

Jeśli dach nie spełnia wymagań nośnych lub wiatr w okolicy regularnie przekracza 25 m/s, inwazja z kotwami chemicznymi okazuje się jedyną metodą zapewniającą bezpieczeństwo. Wyższy koszt montażu zwraca się w postaci braku zniszczeń po pierwszej silnej wichurze, a te potrafią wyrządzić szkody o wartości całej instalacji.

Przebudowa istniejącej instalacji wymaga demontażu paneli i sprawdzenia stanu konstrukcji. Przy montażu balastowym zajmuje to kilka godzin, ponieważ wystarczy zsunąć bloczki i odkręcić klemy. W systemie inwazyjnym konieczne bywa odcięcie kotew i ponowne uszczelnienie otworów, co komplikuje nawet proste prace serwisowe.

Wskazówka: przed podpisaniem umowy poproś wykonawcę o symulację obciążeń w programie zgodnym z PN-EN 1991. Sam papier bez obliczeń statycznych nie wystarczy, gdy przyjdzie co do czego.

Wybór systemu montażowego wpływa na każdy kolejny etap życia instalacji od czyszczenia, przez ewentualne naprawy, aż po demontaż po 25 latach. Konstrukcja balastowa pozwala rozebrać wszystko w jeden dzień i oddać panele do recyklingu bez śladu w dachu. Po wariancie inwazyjnym zostaje kilkadziesiąt otworów wymagających profesjonalnej naprawy hydroizolacji.

Dach płaski to nie wyrok to szansa na optymalizację, której dach skośny nie daje. Kluczem pozostaje rzetelna analiza: nośność, strefa wiatrowa, kąt, orientacja, gwarancja pokrycia. Gdy te zmienne trafiają do wzorów, a nie do intuicji wykonawcy, decyzja o balanscie lub inwazji staje się oczywista.

Aktualizacja: tekst oparty na normach PN-EN 1991-1-1, PN-EN 1991-1-3, PN-EN 1991-1-4 oraz danych producentów certyfikowanych przez TÜV i ITB (stan na październik 2024). Przed podjęciem decyzji inwestycyjnej zalecamy konsultację z uprawnionym projektantem budowlanym.
