Konstrukcja pod fotowoltaikę 10 kW co musi udźwignąć?

Ciężar własny modułów to dopiero początek. Realne obciążenia dochodzą z wiatru, śniegu i drgań, które narastają w cyklach rocznych. Instalacja o mocy 10 kW zajmuje około 40-50 m² powierzchni, a sam panel waży przeciętnie 18-22 kg, zależnie od producenta i typu ogniw.

• Konstrukcja pod fotowoltaikę 10 kW co musi udźwignąć?
• Profile stalowe czy aluminiowe pod fotowoltaikę co lepiej trzyma?
• Koszt konstrukcji gruntowej pod panele realne widełki 2026

W Polsce obowiązuje podział na strefy obciążenia wiatrem i śniegiem według norm PN-EN 1991-1-3 i PN-EN 1991-1-4. Na północnym wschodzie konstrukcja musi przenosić nawet 1,6 kN/m² śniegu, a przy otwartym terenie nad morzem parcie wiatru przekraczające 1,0 kN/m². Te wartości projektant wbija w obliczenia statyczne.

Kąt nachylenia 20-35° i orientacja południowa dają optymalny uzysk roczny w polskich warunkach nasłonecznienia, które wynosi średnio 1000-1200 kWh/m². Odchylenie od południa o 15-20° obniża produkcję o zaledwie 3-5%, ale błąd kąta nachylenia już o 10° potrafi uszczknąć nawet 8% rocznego zbioru.

Rozstaw rzędów paneli wymaga precyzyjnego wyliczenia cienia. Przy kącie 30° i module długości 1,7 m cień pada na odległość około 1,7 m w południe letniego przesilenia, dlatego minimalna oś rzędów to 4-5 m. Zbyt ciasny montaż oznacza straty sięgające 15-20% w skali roku realnie więcej niż cały zysk z „lepszej ceny" profili.

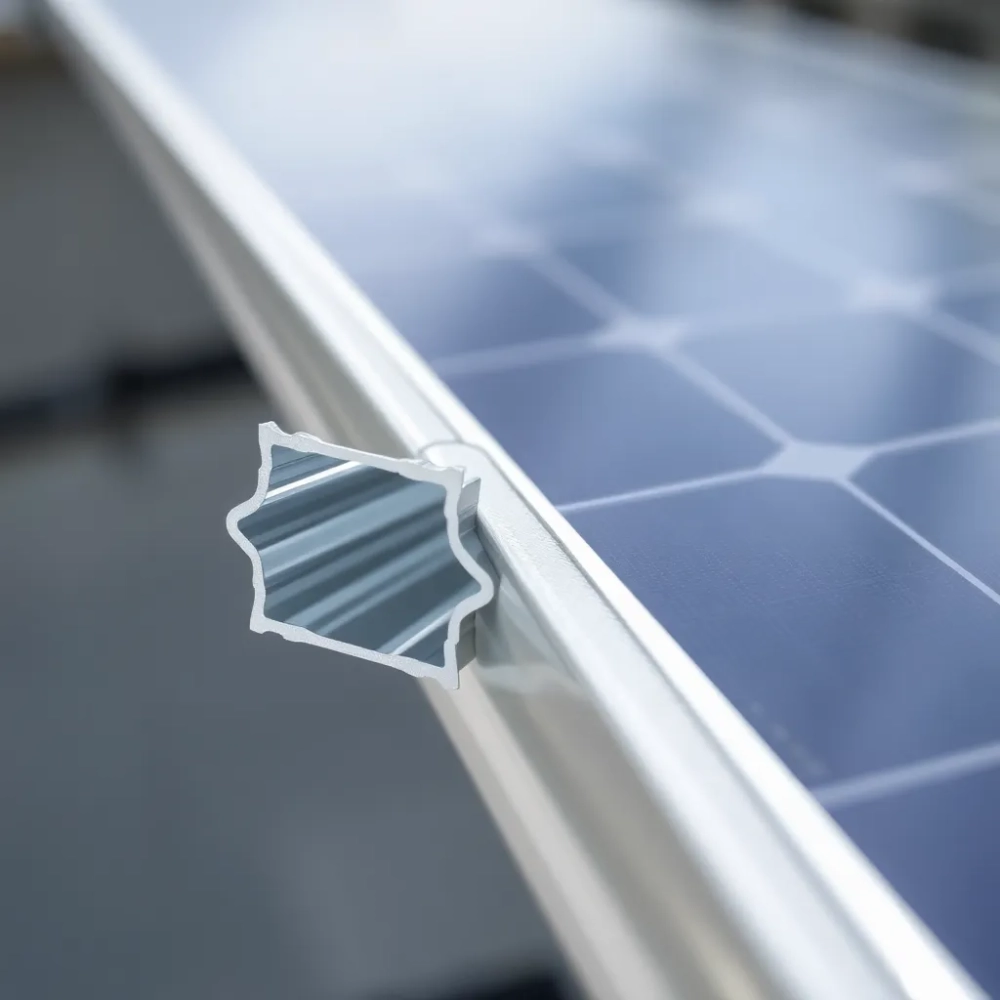

Profile stalowe czy aluminiowe pod fotowoltaikę co lepiej trzyma?

Stal ocynkowana ogniowo i aluminium to dwa światy o różnej logice. Stal daje wyższą sztywność i niższy koszt materiałowy, ale wymaga ochrony antykorozyjnej warstwą cynku o grubości co najmniej 80 µm. Aluminium w naturalny sposób tworzy tlenkową warstwę ochronną i nie koroduje w sposób znany ze stali, ale kosztuje 40-70% więcej za metr bieżący.

Grubość powłoki cynkowej decyduje o żywotności, ponieważ cynk poświęca się w pierwszej kolejności, chroniąc stal. Przy warstwie 80 µm i średnim rocznym ubytku 1-2 µm na gruncie o typowej kwasowości daje to minimum 25 lat ochrony. Aluminium nie wymaga tej dodatkowej warstwy, bo tlenkowa błona regeneruje się po każdym mechanicznym uszkodzeniu.

Dobór zależy od agresywności środowiska. Na glebach o pH poniżej 5,5 lub zasoleniu powyżej 2 dS/m stal ocynkowana traci ochronę 2-3 razy szybciej. Tam aluminium staje się rozsądniejszym wyborem mimo wyższej ceny.

Kształt profilu ma znaczenie

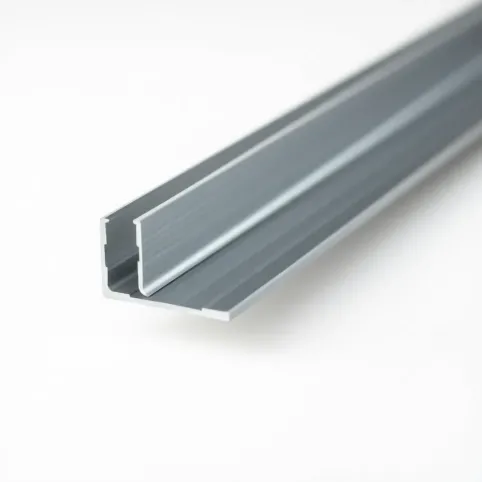

Profile C (ceownik) i profile omega sprawdzają się jako belki główne, bo sztywność w jednej osi jest większa. Profile Z pozwalają układać dłuższe przęsła bez podpór pośrednich, ale wymagają precyzyjnego ustawienia kątowego. Profile U stosuje się jako szyny montażowe dla klem dają płaską podstawę i ułatwiają prowadzenie okablowania wewnątrz.

Klemy końcowe i środkowe dobiera się pod konkretny moduł, bo każdy producent definiuje dopuszczalny zakres wysokości ramy (zwykle 30-50 mm). Złe dopasowanie klemy to najczęstsza przyczyna uszkodzeń szyby modułu podczas silnego wiatru.

Śruby gruntowe pod fotowoltaikę szybki montaż bez betonu

Śruba gruntowa to stalowy trzpień zakończony talerzem gwintowym, wkręcanym w ziemię. Standardowa średnica trzpienia to 60-76 mm, długość 1,3-2,1 m, a nośność pionowa sięga 8-15 kN na pojedynczą śrubę w gruntach średniozagęszczonych.

Montaż trwa 5-10 minut na punkt, bo do wkręcenia służy adapter hydrauliczny na koparce albo ręczny klucz przy mniejszych instalacjach. Brak betonu oznacza brak czasu wiązania, więc instalację 10 kW stawia się w jeden dzień roboczy. To tłumaczy, dlaczego śruby gruntowe zyskały tak dużą popularność przy większych farmach fotowoltaicznych w Polsce od 2023 roku.

Śruby gruntowe nie sprawdzą się, gdy grunt zawiera frakcję kamienistą powyżej 63 mm lub warstwę skały macierzystej płytszą niż 1,5 m. W takim podłożu talerz gwintowy nie dokręci się do projektowanej głębokości i obliczenia statyczne tracą sens. Tam sensowniejsze stają się pale wbijane, bo młot kafarowy radzi sobie z kamieniami do 20 cm średnicy.

Badanie gruntu przed projektem nie powinno być opcjonalne. Sondowanie dynamiczne lekką płytą (DPL) do głębokości 2 m wystarczy, by wykluczyć niespodzianki. Próba kosztuje 200-400 zł za punkt, a ratuje budżet przed niespodziewanym kopaniem fundamentów po fakcie.

Montaż krok po kroku

• Wytyczenie geodezyjne narożniki i osie rzędów wg projektu; tolerancja 2 cm
• Badanie gruntu DPL minimum 3 punktów na hektar
• Prace ziemne wiercenie pod śruby lub pale z zachowaniem IP67 przy osprzęcie w gruncie
• Posadowienie podpór kontrola głębokości i pionu poziomicą, nie „na oko"
• Montaż belek i szyn moment dokręcania śrub M10 wg karty katalogowej (zwykle 45-55 Nm)
• Klemy + moduły klemy środkowe najpierw, końcowe po wyrównaniu
• Uziemienie + test inwertera pomiar rezystancji uziemienia poniżej 10 Ω

Moment dokręcania ma fizyczne uzasadnienie. Zbyt słabe dokręcenie pozwala klemom „pracować" pod wpływem wiatru, co rozszerza otwory montażowe w profilu. Zbyt mocne deformuje ramę modułu i napina szkło, tworząc mikropęknięcia ogniw widoczne dopiero po roku eksploatacji.

Klasy korozyjności C1-C5 według normy ISO 12944 określają środowisko pracy. C1 to wnętrze ogrzewanego budynku, C5-M to strefa nadmorska z mgłą solną. Większość gruntów w Polsce to C2 lub C3, ale fragmenty pobliża dróg solonych zimą spełniają warunki C4. Od klasy zależy minimalna grubość powłoki cynkowej lub dobór aluminium.

Koszt konstrukcji gruntowej pod panele realne widełki 2026

Kompletna konstrukcja pod 10 kW bez modułów i inwertera kosztuje 4 500-9 000 zł netto w 2026 roku. Cena zależy od czterech zmiennych: materiału profili, technologii posadowienia, strefy obciążenia wiatrowego oraz długości tras kablowych DC.

Najczęstsze błędy w kosztorysie to niedoszacowanie klem (zawsze trzeba liczyć 8 końcowych + 12 środkowych na rząd przy 4 modułach) i pomijanie uszczelek dachowych. Te ostatnie potrafią dodać 800-1 200 zł, ale ich brak powoduje nieszczelności przy pierwszej ulewie.

Tracker fotowoltaiczny, czyli konstrukcja obrotowa zwiększająca uzysk o 15-25% w skali roku, pozostaje poza budżetem typowego prosumenta. Realne koszty zaczynają się od 18 000 zł za instalację 10 kW, a serwis i awaryjność windy napędowej wymagają rocznego przeglądu za 600-900 zł. Dla instalacji poniżej 50 kW tracker zwykle nie zwraca się w cyklu żywotności modułów.

Formalności i zgodność z przepisami

Instalacja gruntowa wymaga sprawdzenia MPZP (miejscowy plan zagospodarowania przestrzennego) na terenach rolnych klas I-III zgoda może być niemożliwa. Minimalny odstęp 4 m od granicy działki wynika z przepisów techniczno-budowlanych, a nie z kodeksu cywilnego, choć oba źródła regulują tę kwestię.

Zgłoszenie przyłączenia do OSD (operator systemu dystrybucyjnego) trwa standardowo 21 dni roboczych, ale realnie ciągnie się 6-10 tygodni z powodu kolejek. Warto złożyć wniosek jeszcze przed wbiciem pierwszej śruby gruntowej, by uniknąć opóźnień w oddaniu instalacji.

Deklaracja zgodności z normą PN-EN 1090-1 dotyczy elementów nośnych konstrukcji stalowych i aluminiowych. Bez niej ubezpieczyciel odmówi wypłaty odszkodowania po szkodzie wiatrowej. Dokument wystawia producent profili na podstawie badań zakładowych.

PPOŻ (ochrona przeciwpożarowa) dla instalacji powyżej 50 kW wymaga dodatkowej dokumentacji, ale już przy 10 kW warto zachować pasy ogniochronne o szerokości minimum 0,8 m wokół skrajnych rzędów modułów. To realnie utrudnia rozprzestrzenianie ognia z trawy lub suchych liści.

Środowiska agresywne jak strefy przemysłowe, pobliża zakładów chemicznych czy gleby o podwyższonym zasoleniu wymagają konsultacji z firmą projektową przed wyborem materiału. Testy przyśpieszone w komorze solnej (ISO 9227) symulują 10 lat ekspozycji w ciągu 30 dni, dając twarde dane do decyzji. Ich koszt to 1 500-2 500 zł za próbkę, ale pozwalają uniknąć wymiany konstrukcji po 8 latach.

Checklist odbioru instalacji (15 punktów)

• Zgodność profili i klem z kartami katalogowymi modułów
• Potwierdzona grubość powłoki cynkowej miernikiem (min. 80 µm)
• Momenty dokręcania zapisane w protokole montażu
• Poziomowanie profili w tolerancji ±2 mm/mb
• Rezystancja uziemienia poniżej 10 Ω
• Test izolacji stringów napięciem 1000 V przez 1 minutę
• Brak ostrych krawędzi stykających się z ramą modułu
• Zachowanie dylatacji termicznej na łączeniach profili co 12 m
• Dokumentacja fotograficzna każdej śruby gruntowej
• Protokół DPL z lokalizacją punktów sondowania
• Deklaracja zgodności PN-EN 1090-1 od producenta profili
• Schemat konstrukcji z naniesionymi wymiarami rzeczywistymi
• Potwierdzenie zgłoszenia do OSD z numerem sprawy
• Ustawienie daty i godziny inwertera w strefie czasowej CET
• Działający monitoring poziomu mocy po stronie AC i DC

Dobór profili w trzy minuty da się zrobić samemu, jeśli znana jest moc instalacji i strefa obciążenia. Producenci profili udostępniają arkusze kalkulacyjne w PDF, w których wpisujesz liczbę modułów, kąt nachylenia i strefę wiatrową, a otrzymujesz zestawienie profili z numerem katalogowym i ceną. Gotowy kosztorys można porównać z ofertą wykonawcy punkt po punkcie.

Źródła danych i norm: PN-EN 1991-1-3 (obciążenia śniegiem), PN-EN 1991-1-4 (obciążenia wiatrem), PN-EN 1990 (podstawy projektowania), PN-EN 1090-1 (wykonanie konstrukcji stalowych i aluminiowych), ISO 12944 (ochrona antykorozyjna), ISO 9227 (testy w mgle solnej), dane GUS o nasłonecznieniu w Polsce (stat.gov.pl), katalogi techniczne producentów systemów montażowych, Rozporządzenie Ministra Infrastrutury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie.
