Profil montażowy do paneli fotowoltaicznych: jak dobrać, żeby instalacja przetrwała dekady

Źle dobrany profil montażowy do paneli fotowoltaicznych potrafi kosztować więcej niż roczna oszczędność na prądzie. Skrajne przypadki z ostatnich sezonów pokazują instalacje, gdzie stelaż uginał się po pierwszej zimie, ocynk schodził płatami po dwóch latach, a panele wisiały krzywo, bo wykonawca oszczędził na grubości ścianki. To nie jest teoretyczne ryzyko. Przy inwestycji rzędu czterdziestu-pięćdziesięciu tysięcy złotych stelaż stanowi zaledwie pięć-dziesięć procent budżetu, ale jego awaria pociąga za sobą uszkodzenie modułów, przerwy w produkcji prądu i utratę gwarancji producenta. Warto więc podejść do tematu tak samo poważnie jak do samych paneli.

• Aluminium czy stal ocynkowana który profil montażowy sprawdzi się lepiej
• Posadowienie konstrukcji na gruncie: pale, śruby gruntowe czy fundament betonowy
• Strefy wiatrowe i śniegowe a dobór przekroju profilu montażowego
• Montaż krok po kroku oraz najczęstsze błędy kosztujące tysiące złotych

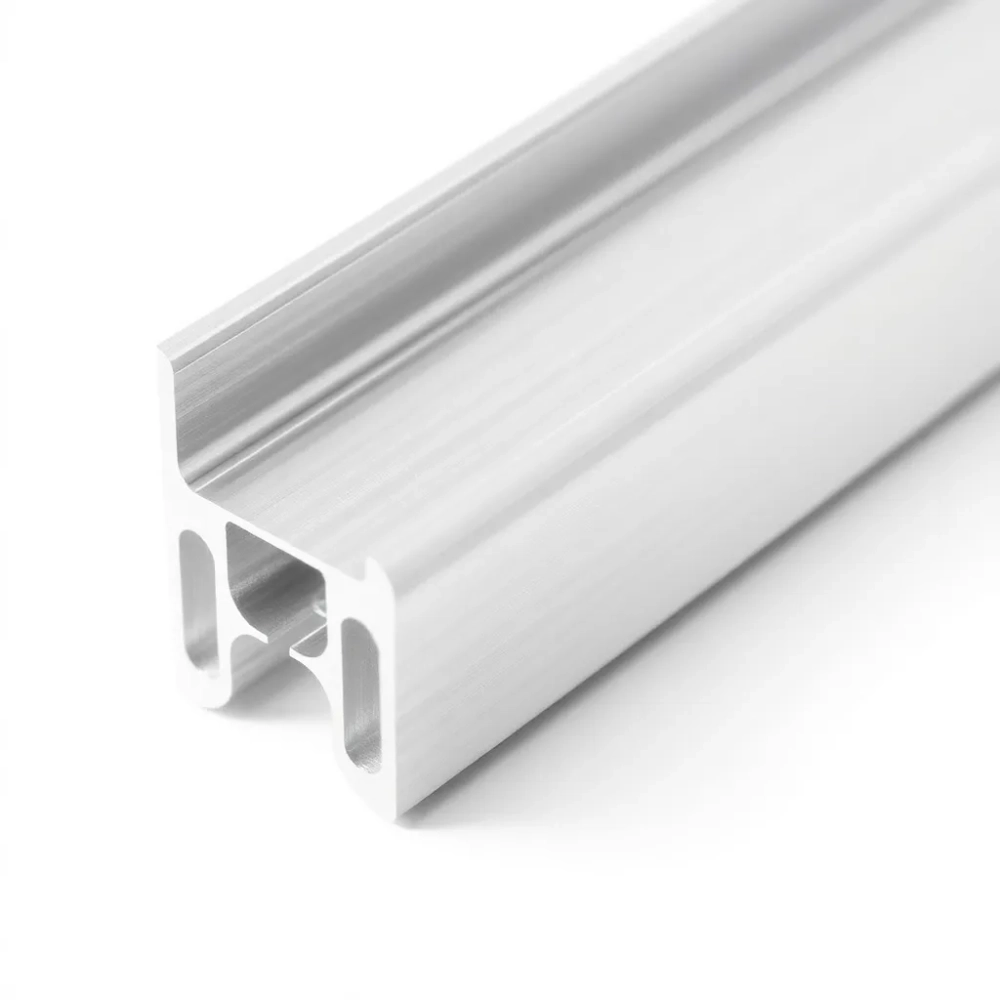

Aluminium czy stal ocynkowana który profil montażowy sprawdzi się lepiej

Materiał konstrukcji determinuje trzy rzeczy: odporność na korozję, nośność oraz cenę za metr bieżący. Profile aluminiowe ważą około 2,7 kg/m przy przekroju 40×40 i nie rdzewieją nawet w środowisku klasy C5-M. Dla porównania profile stalowe ocynkowane ogniowo w tym samym rozmiarze ciążą 3,8 kg/m, ale za to wytrzymują większe obciążenia śniegiem i wiatrem dzięki wyższej granicy plastyczności stali S235/S355.

Różnica w cenie bywa myląca, bo aluminium wydaje się droższe za metr. W praktyce niższa masa oznacza tańszy transport, łatwiejszy montaż na gruncie oraz brak konieczności stosowania tak masywnych fundamentów jak pod stal. Przy instalacji 10 kW różnica w kosztach materiałowych mieści się zwykle w przedziale 8-15 procent na korzyść stali, ale czas montażu skraca się o dzień lub dwa w przypadku aluminium.

Wybór stali uzasadnia się tam, gdzie projektant musi uzyskać konkretną sztywność przy ograniczonym przekroju, na przykład w strefie wiatrowej II i śniegowej III, gdzie momenty zginające przekraczają 1,2 kNm na metr bieżący belki. Aluminium sprawdza się zaś w lokalizacjach nadmorskich, w pobliżu zakładów chemicznych oraz wszędzie tam, gdzie odległość od transformatora OSD wymaga krótszych tras kablowych i lżejszej konstrukcji.

Stali ocynkowanej ogniowo nie powinno się stosować bezpośrednio na glebach kwaśnych (pH poniżej 5,5) ani w miejscach, gdzie woda gruntowa ma podwyższoną zawartość siarczanów. Warstwa cynku schodzi wtedy nawet trzykrotnie szybciej niż w warunkach normowych.

Posadowienie konstrukcji na gruncie: pale, śruby gruntowe czy fundament betonowy

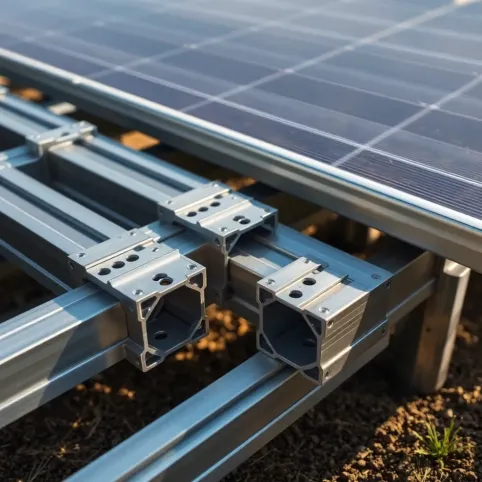

Technologia posadowienia wpływa na tempo prac, koszt oraz możliwość korekty wysokości po montażu. Pale wbijane osadzają się w gruncie w ciągu kilku minut młotem hydraulicznym na głębokości 1,2-1,8 m. Śruby gruntowe wkręca się ręcznie lub maszynowo, a ich helikalny koniec rozkłada obciążenie na większą powierzchnię, co pozwala skrócić palametr. Fundament betonowy wymaga wykopu, zbrojenia i co najmniej siedmiu dni wiązania betonu C25/30.

Na glebach piaszczystych pale wbijane osiągają nośność 8-12 kN, ale na glinach ich nośność spada do 5-7 kN, ponieważ warstwa gliny nie zagęszcza się wokół pala tak skutecznie jak piasek. Śruby gruntowe radzą sobie w glinach lepiej dzięki mechanicznej kompresji gruntu podczas wkręcania. Fundament betonowy zapewnia najwyższą stabilność, lecz jego wykonanie wiąże się z pracami ziemnymi i kosztem 180-260 zł za punkt kotwiący.

Na terenach z pochyłością powyżej 8 procent śruby gruntowe wygrywają z pozostałymi rozwiązaniami. Regulowana wysokość głowicy pozwala zniwelować różnicę poziomów w granicach 30 cm bez dodatkowych podkładek. Pale wbijane wymagają w takich warunkach cięcia lub podkładania blach, co komplikuje procedurę i podnosi koszt.

Przed wyborem technologii warto zlecić badanie geotechniczne. Trzy odwierty do głębokości 2 m kosztują około 1200 zł i pozwalają uniknąć sytuacji, w której pale nie trzymają się gruntu po pierwszym podmuchu wiatru.

Unikać posadowienia bez badań geotechnicznych na torfach, namułach oraz terenach zalewowych. W takich warunkach żadna z trzech technologii nie gwarantuje stabilności bez dodatkowego wzmocnienia, na przykład geokraty lub warstwy chudego betonu.

Strefy wiatrowe i śniegowe a dobór przekroju profilu montażowego

Polska podzielona jest na trzy strefy obciążenia śniegiem (wg PN-EN 1991-1-3) oraz trzy strefy obciążenia wiatrem (PN-EN 1991-1-4). W strefie śniegowej III, obejmującej Podhale i Beskidy, wartość charakterystyczna obciążenia śniegiem sięga 1,6 kN/m², co oznacza, że każdy metr kwadratowy paneli musi przenieść 160 kg masy śniegu. W strefie wiatrowej II, do której należą między innymi okolice Warszawy i Trójmiasta, napór wiatru na panel pochylony pod kątem 30 stopni osiąga 0,7 kN/m².

Przekrój profilu montażowego dobiera się nie tylko do samej masy paneli, ale właśnie do kombinacji obciążeń. Dla instalacji 10 kW w strefie śniegowej II i wiatrowej I wystarcza profil 40×40×2 mm ze stali S235 lub aluminiowy 60×40×2 mm. W strefie śniegowej III i wiatrowej II konieczny jest już profil 60×40×2 mm stalowy lub aluminiowy 80×40×2 mm. Poniżej przedstawiam minimalne wymiary dla trzech kombinacji stref.

Te same zasady dotyczą szyn, do których mocuje się klemy. Belka poprzeczna powinna mieć przekrój nie mniejszy niż słup, ponieważ przyjmuje dodatkowy moment zginający od ciężaru paneli. Wielu wykonawców oszczędza na szynach, montując cieńsze profile, co po dwóch sezonach ujawnia się ugięciem w środku rozpiętości.

Minimalna odległość paneli od granicy działki to 4 m w przypadku instalacji o mocy powyżej 6,5 kW. Warto to potwierdzić w miejscowym planie zagospodarowania przestrzennego (MPZP), bo część gmin traktuje panele na gruncie jak zabudowę i wymaga innych odległości.

Montaż krok po kroku oraz najczęstsze błędy kosztujące tysiące złotych

Prawidłowy montaż zaczyna się od wyrównania terenu i wytyczenia osi rzędów paneli. Każdy rząd wymaga tolerancji co do 2 cm na 10 m długości, inaczej klemy środkowe nie dosięgają do ramy panelu. Po wytyczeniu osadza się pale lub śruby, następnie montuje słupy pionowe, belki główne i szyny aluminiowe do klem. Klemy łączą panele z szyną, a kable przechodzą przez złączki MC4 o klasie szczelności IP67.

Uziemienie konstrukcji stanowi osobny temat. Każdy rząd paneli łączy się przewodem LGY 6 mm² ze złączem uziemiającym, a następnie z szyną wyrównawczą budynku. Brak ciągłości galwanicznej pomiędzy słupami a panelem powoduje, że piorun lub przepięcie sieciowe szuka drogi przez elektronikę falownika. Wymiana falownika to koszt 4-9 tys. zł, nieporównywalny z ceną prawidłowego uziemienia.

Najczęstszy błąd to brak dylatacji pomiędzy odcinkami profili. Stal pod wpływem temperatury rozszerza się o 1,2 mm na każde 10 m przy różnicy 50°C. Bez szczeliny 6-8 mm pomiędzy odcinkami szyny zaczynają pękać po dwóch sezonach w miejscu sztywnego mocowania. Naprawa wymaga demontażu całego rzędu paneli, co przy 10 kW oznacza koszt 2-3 tys. zł.

Kolejna powszechna pomyłka to zbyt mała liczba punktów kotwiących. Wykonawcy stosują jeden pal na dwa słupy, żeby obniżyć koszt, ale przy strefie wiatrowej II odległość między kotwami nie powinna przekraczać 2,5 m. Przekroczenie tego dystansu powoduje, że wiatr boczny wyrywa cały rząd paneli.

Ostatni błąd dotyczy okablowania. Kable DC prowadzone w peszelach powyżej poziomu gruntu bez osłony UV degradują po 4-5 latach, a wymiana okablowania w już rosnącym ogrodzie to poważna operacja. Prawidłowe rozwiązanie to peszel odporny na UV lub prowadzenie kabli w korytkach PCV poniżej poziomu paneli.

Koszt samej konstrukcji wsporczej pod instalację 10 kW na gruncie mieści się w przedziale 5500-9500 zł netto w zależności od materiału i technologii posadowienia. Dodanie fundamentu betonowego podnosi górną granicę do 12 500 zł, ale jednocześnie obniża koszty eksploatacji w cyklu 25-letnim, bo brak konieczności korekty po zimie.

Kiedy NIE montować na gruncie: tereny objęte służebnością przesyłu, obszary Natura 2000 bez decyzji środowiskowej, działki zalewowe (Q1% poniżej 1 m od poziomu gruntu), strefy ochrony konserwatorskiej, tereny górnicze z deformacją ciągłą. W takich lokalizacjach lepszym rozwiązaniem bywa dach lub carport.

Źródła danych i norm: PN-EN 1991-1-3 (obciążenie śniegiem), PN-EN 1991-1-4 (obciążenie wiatrem), PN-EN 1090-1 (wykonanie konstrukcji stalowej), PN-EN 1997 (geotechnika), klasyfikacja korozyjności ISO 12944. Cenniki orientacyjne profili na podstawie ofert rynkowych pierwszego kwartału, weryfikowalne w katalogach producentów krajowych. Szczegóły prawne dotyczące zgłoszenia do operatora sieci dystrybucyjnej (OSD) dostępne na stronach: pse.pl oraz ure.gov.pl.
