Montaż paneli fotowoltaicznych krok po kroku na blachodachówce

Przygotowanie dachu i dobór haków do paneli na blachodachówce

Blachodachówka to pozornie wdzięczne podłoże pod fotowoltaikę: lekka, równa, łatwa w obróbce. Problem zaczyna się tam, gdzie ekipa montażowa traktuje ją jak zwykłą blachę trapezową i wierci otwory bez przemyślenia. Źle dobrany hak albo niewłaściwe miejsce mocowania potrafią w ciągu dwóch lat zrobić w pokryciu takie szkody, że naprawa kosztuje więcej niż sama instalacja.

• Przygotowanie dachu i dobór haków do paneli na blachodachówce
• Jak zamontować panele fotowoltaiczne krok po kroku na blachodachówce
• Najczęstsze błędy przy montażu PV na blachodachówce i jak ich uniknąć
• Koszt i czas montażu instalacji fotowoltaicznej na blachodachówce

Pierwszą rzeczą, którą trzeba ustalić przed zakupem haków, jest typ blachodachówki: modułowa z przetłoczeniem (najpopularniejsza), panelowa na rąbek, czy płaska z posypką. Od tego zależy, czy hak wkręca się w górną falę przez blachę do kontrłaty, czy mocuje się do szwów panelu na rąbek. Pominięcie tej analizy oznacza mocowanie do warstwy, która pod obciążeniem śniegiem po prostu się odkształci.

Drugą kwestią jest nośność więźby dachowej. Standardowa instalacja 6 kWp waży wraz z konstrukcją od 80 do 120 kg na metr kwadratowy połaci. Jeśli krokwie mają przekrój mniejszy niż 8×16 cm albo rozstaw przekracza 90 cm, konieczne jest wzmocnienie lub zmniejszenie rozstawu haków. W starym domu z deskowaniem z lat 90. warto to sprawdzić przed zamówieniem ekipy, bo później koszt poprawek spada na inwestora.

Trzecim filarem jest ocena stanu pokrycia. Blacha cieńsza niż 0,5 mm, miejscami skorodowana, z luźnymi wkrętami farmerskimi nie wytrzyma dodatkowego obciążenia. W takiej sytuacji rozsądniej jest wymienić pokrycie na 2-3 metrach pasa montażowego, niż ryzykować przeciek przy pierwszym wietrze halnym. Remont odcinka dachu to koszt 80-150 zł za m², a naprawa zalanego sufitu to już zupełnie inna kategoria wydatków.

Dobór haków warto oprzeć na trzech parametrach: materiał (stal nierdzewna A2 lub aluminium 6005 T6), regulacja wysokości (min. 30 mm zakresu), oraz typ mocowania do blachy. Najtańsze haki stalowe bez regulacji nadają się wyłącznie do nowego, idealnie równego dachu. Regulowane aluminiowe kosztują o 30-50 zł więcej, ale pozwalają zniwelować nierówności do 3 cm, co na blachodachówce zdarza się nagminnie.

Ostatnią formalnością, o której inwestorzy zapominają, jest zgłoszenie mikroinstalacji do zakładu energetycznego. Montaż paneli fotowoltaicznych bez wcześniejszego zgłoszenia i wymiany licznika na dwukierunkowy jest niezgodny z prawem energetycznym i może skutkować odmową wypłaty dofinansowania. Zgłoszenie przyłączenia składa się zwykle 30 dni przed planowanym montażem, a operator ma 14 dni na odpowiedź.

Jak zamontować panele fotowoltaiczne krok po kroku na blachodachówce

Montaż paneli fotowoltaicznych instrukcja opisuje w takiej kolejności: haki, szyny, moduły, okablowanie, inwerter. Każdy etap ma swoją logikę i swoje pułapki, więc opłaca się traktować je jako osobne operacje, a nie ciągłą rzemieślniczą improwizację.

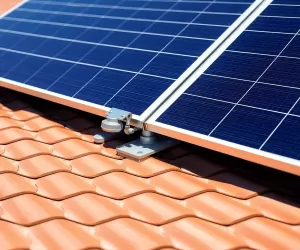

Montaż haków: precyzja ważniejsza niż siła

Haki rozmieszcza się w rozstawie odpowiadającym producentowi konstrukcji, zwykle co 1,2-1,5 m w pionie i co 1,0-1,6 m w poziomie. Wkręty mocujące hak do kontrłaty muszą wejść minimum 40 mm w drewno, dlatego wstępne nawiercenie prowadnicą 4 mm jest obowiązkowe. Bez nawiercania wkręt farmerski skręci wzdłuż włókien i hak po roku zacznie się kołysać pod wpływem wiatru.

Uszczelnienie przejścia wkręta przez blachę wymaga podkładki EPDM z kołnierzem aluminiowym, a nie zwykłej gumowej podkładki dekarskiej. EPDM wytrzymuje promieniowanie UV przez 25 lat, zwykła guma zaczyna pękać po 5-7 latach. Różnica w cenie podkładki to około 1,50 zł, a różnica w konsekwencjach nieszczelności to kilka tysięcy złotych za remont poddasza.

Szyny nośne i geometria pola

Szyny aluminiowe 40×40 mm łączy się z hakami za pomocą śrub imbusowych M8 z podkładką ząbkowaną, która wgryza się w aluminium i blokuje poluzowanie. Klucz dynamometryczny ustawiony na 18 Nm wystarczy, żeby połączenie było pewne, a jednocześnie nie zgniotło profilu. Luz montażowy przykręconego na oko haka zawsze kończy się skrzypieniem przy pierwszym wietrze.

Szyny muszą tworzyć jedną płaszczyznę z tolerancją ±2 mm na całej długości rzędu. Kontrolę wykonuje się żyłką murarską naciągniętą między skrajnymi hakami, a każdy hak koryguje się przed ostatecznym dokręceniem. Na dachu 10 m bez tej kontroli nierówności rosną do 8-10 mm, a panele przybierają kształt delikatnej paraboli, która psuje aerodynamikę i estetykę.

Mocowanie modułów i uziemienie

Moduły fotowoltaiczne mocuje się do szyn klemami końcowymi i środkowymi, zwykle w rozstawie odpowiadającym strefie montażowej zaznaczonej na ramie producenta. Każda klema wymaga momentu dokręcenia 22 Nm, a wkrętarka udarowa bez sprzęgła jest tu narzędziem samobójczym: zerwany gwint w klemie aluminiowej oznacza wymianę całego elementu.

Okablowanie i inwerter

Przewody stringowe prowadzi się w korytkach PVC przyklejonych do kontrłat, z dala od krawędzi dachu i miejsc narażonych na uszkodzenie mechaniczne. Przejście przez połać do wnętrza budynku wymaga przepustu dachowego z kołnierzem dopasowanym do profilu blachodachówki. Samowolne przewiercenie blachy bez kołnierza kończy się przeciekiem przy pierwszym obfitym deszczu.

Inwerter wiesza się w pomieszczeniu o stałej temperaturze (garaż, kotłownia, wiatrołap), z zachowaniem 15 cm wolnej przestrzeni wokół obudowy dla chłodzenia konwekcyjnego. Na ścianie zewnętrznej traci rocznie około 5% sprawności przez skoki temperatury latem. Kabel DC między stringiem a inwerterem powinien mieć maksymalnie 15 m, bo każdy dodatkowy metr to strata mocy rzędu 0,3%.

Najczęstsze błędy przy montażu PV na blachodachówce i jak ich uniknąć

Błędy montażowe na blachodachówce dzielą się na trzy kategorie: te, które psują dach, te, które psują instalację, i te, które psują obydwa naraz. Każda z nich ma swoje charakterystyczne objawy po kilku miesiącach eksploatacji, kiedy gwarancja montażowa zwykle już wygasła.

Błędy hydroizolacyjne

Najczęstszym błędem jest mocowanie haków przez blachę bezpośrednio wkrętem farmerskim, bez podkładki uszczelniającej lub z podkładką gumową zamiast EPDM. Woda dostaje się pod wkręt w ciągu pierwszego sezonu, a zacieki na krokwiach pojawiają się zwykle w drugim. Naprawa wymaga zdjęcia paneli, demontażu haków i ponownego uszczelnienia, co kosztuje od 4 do 8 tys. zł.

Drugim grzechem jest montaż haków w dolnej fali blachodachówki zamiast w górnej. Woda spływa po fali, więc dolna fala leży w stale wilgotnym miejscu, a górna wysycha po deszczu w ciągu godziny. Hak zamocowany w dolnej fali stoi w kałuży, koroduje, a uszczelka pracuje w warunkach ciągłego zanurzenia.

Błędy mechaniczne

Dokręcanie śrub klemów bez klucza dynamometrycznego prowadzi do dwóch skrajności: zbyt luźne klemy pozwalają panelowi pracować na wietrze, zbyt mocne zgniatają ramę modułu. Pierwsze kończy się wyrwaniem klemy przy wichurze, drugie pęknięciem ramy po kilku cyklach termicznych zimą.

Zbyt mała liczba haków na metr kwadratowy to pokusa oszczędności, która zemści się przy pierwszym śniegu. Standardowe obciążenie śniegiem w strefie II Polski to 120 kg/m², a w górskich rejonach Sudetów nawet 200 kg/m². Instalacja zaprojektowana na 80 kg/m² ugina się pod mokrym śniegiem o masie właśnie 120 kg/m², bo dochodzi do tego ciężar samych paneli i konstrukcji.

Błędy elektryczne

Brak uziemienia ram paneli to nie tylko utrata ochrony przeciwprzepięciowej, ale też naruszenie normy PN-EN 62561-1. W praktyce oznacza to, że w razie uszkodzenia izolacji modułu napięcie z stringów DC pojawia się na metalowej ramie, a dotknięcie jej podczas mycia paneli grozi porażeniem.

Zamiana polaryzacji przy podłączaniu stringów to błąd montażysty, który prowadzi do natychmiastowego przepalenia bezpieczników w inwerterze i zgłoszenia błędu izolacji. Naprawa wymaga serwisu, wymiany płytki i nowego uruchomienia, a jej koszt to zwykle 1500-3000 zł. Wystarczy sprawdzić miernikiem polaryzację przed podłączeniem, by uniknąć tej kwoty.

Koszt i czas montażu instalacji fotowoltaicznej na blachodachówce

Koszt montażu paneli fotowoltaicznych na blachodachówce waha się od 8 do 18 tys. zł za samą robociznę w zależności od mocy, a łączna cena z materiałami sięga 28-55 tys. zł. Czas realizacji od podpisania umowy do uruchomienia wynosi zwykle 4-8 tygodni, przy czym sam montaż na dachu zajmuje ekipie 1-3 dni roboczych.

Powyższe kwoty obejmują konstrukcję montażową z regulowanymi hakami aluminiowymi, przewody solarne, złączki MC4, inwerter stringowy oraz rozruch z pomiarem charakterystyki I-V. Cena rośnie, gdy dach wymaga dodatkowych haków ze względu na nierówności albo gdy trasa kablowa DC przekracza 10 m i wymaga przedłużenia stringów.

Program Mój Prąd pokrywa do 6 000 zł kosztów kwalifikowanych, a Czyste Powietrze oferuje dodatkowe dofinansowanie dla osób spełniających kryterium dochodowe. Łączenie obu programów na jedną instalację jest dopuszczalne od 2023 roku, ale wymaga osobnych wniosków i zachowania kolejności: najpierw Mój Prąd, potem Czyste Powietrze. Wniosek składa się po rozliczeniu pierwszego okresu rozliczeniowego z operatorem.

Blachodachówka płaska z posypką kamienną to osobny przypadek: montaż bezpośredni na blasze jest możliwy tylko w modelach z listwą systemową wtopioną w posypkę. W pozostałych przypadkach trzeba licować panele z istniejącym pokryciem, co podnosi koszt haków o 40-60% i wydłuża czas montażu o pół dnia. Tam, gdzie konstrukcja dachu nie pozwala na bezpośrednie mocowanie, sensowną alternatywą bywa system nad połacią z balastem betonowym, choć na blachodachówce sprawdza się słabo ze względu na nierówną geometrię.

Inwestorzy, którzy planują zlecić montaż, powinni poprosić wykonawcę o schemat rozmieszczenia haków w skali 1:50, dobór wkrętów do typu kontrłaty oraz protokół pomiaru momentu dokręcenia. Trzy dokumenty, które na etapie ofertowania odsiewają amatorów od profesjonalistów, a na etapie eksploatacji stanowią podstawę ewentualnych roszczeń gwarancyjnych. Ich brak w ofercie to sygnał, żeby szukać dalej.

Przed rozpoczęciem prac warto pobrać gotową checklistę z listą dziesięciu punktów kontrolnych i wydrukować ją dla ekipy: lokalizacja skrzynki przyłączeniowej, typ haków, momenty dokręcenia, próba izolacji, schemat stringów. Dokument zajmuje dwie strony A4, a w praktyce oszczędza kilka godzin poprawek po pierwszym przeglądzie.

Źródła danych i normy: norma PN-EN 62561-1 (wymagania dla elementów uziemiających instalacji odgromowych), Warunki Techniczne 2019 (Dz.U. 2019 poz. 1065, dział 6 oszczędność energii i izolacyjność), rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, program Mój Prąd (regulamin NFOŚiGW), program Czyste Powietrze (regulamin WFOŚiGW), katalogi producentów haków i szyn montażowych (K2 Systems, Alumero, Aerocompact), ceny rynkowe instalacji PV w Polsce raportowane przez IEO i NFOŚiGW (raport „Rynek Fotowoltaiki w Polsce 2023").
