System montażowy paneli fotowoltaicznych na blachodachówkę – jaki wybrać w 2026?

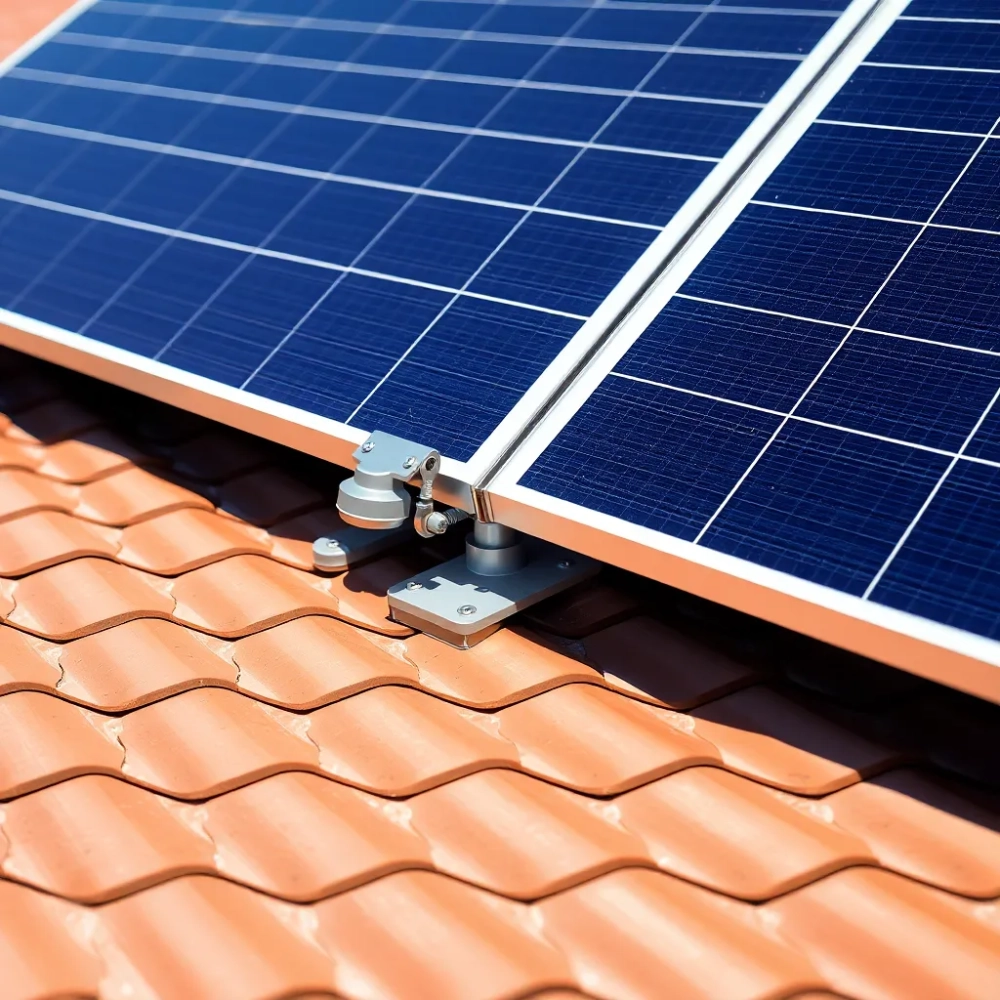

Jak dobrać uchwyt i szyny do paneli PV na blachodachówkę

Blachodachówka to pokrycie, które reaguje inaczej niż dachówka ceramiczna czy blacha trapezowa. Jej gładka, powlekana powierzchnia ślizga się pod obciążeniem, a każdy punkt mocowania musi przejąć siły nie tylko z panelu, lecz także z wiatru operującego na blasze. System montażowy paneli fotowoltaicznych blachodachówka musi więc rozkładać obciążenia na kilka krokwi jednocześnie, inaczej jeden moduł potrafi wyrwać fragment poszycia przy pierwszym orkanie.

• Jak dobrać uchwyt i szyny do paneli PV na blachodachówkę
• Montaż paneli fotowoltaicznych na blachodachówce krok po kroku
• Strefy wiatrowa i śniegowa a nośność systemu montażowego PV

Kluczowy jest dobór elementu, który łączy szynę z dachem. Na blasze ułowanej nie wierci się otworów w fali, bo woda znajdzie tam drogę po dwóch sezonach. Stosuje się śruby dwugwintowe z uszczelką EPDM, wkręcane w krokiew przez garb blachy. Każda śruba musi wchodzić w drewno minimum 60 mm, a moment dokręcenia nie może przekroczyć progu odkształcenia powłoki lakierniczej, czyli około 8-10 Nm dla podkładek z EPDM.

Szyny aluminiowe o długości 110 cm łączy się szeregowo łącznikiem, co pozwala rozbudować układ bez cięcia profili. Taki łącznik przenosi siły osiowe rzędu 1,2 kN, wystarczająco dla modułów o masie do 23 kg w pozycji pionowej. Przy układzie poziomym warto skrócić rozstaw uchwytów końcowych do 45 cm, bo środek ciężkości panelu przesuwa się wtedy dalej od krawędzi szyny i rośnie moment zginający.

Materiał szyny i łączników ma znaczenie nie tylko dla trwałości, lecz także dla różnicy potencjałów elektrycznych. Aluminium i stal nierdzewna tworzą ogniwo galwaniczne, gdy woda z deszczu dostarczy elektrolitu. Dlatego profesjonalne zestawy stosują podkładki z tworzywa sztucznego między stalowym śrubą a aluminiową szyną, co przerywa obwód i chroni przed korozją kontaktową nawet przez 25-30 lat eksploatacji.

Kompatybilność z ramą modułu to kolejna oś decyzji. Uchwyty środkowe i końcowe dobiera się do grubości ramy 30, 35 lub 40 mm, a mechanizm zaciskowy opiera się na śrubie imbusowej z ząbkowanym kołnierzem, który wgryza się w anodyzowane aluminium ramy. Zbyt płytki uchwyt luzuje się po kilku cyklach termicznych, zbyt głęboki natomiast odkształca ramę i napręża szkło modułu, co widać jako mikropęknięcia po roku pracy.

Montaż paneli fotowoltaicznych na blachodachówce krok po kroku

Przed wejściem na dach warto ustalić trzy rzeczy: kąt nachylenia połaci, rozstaw krokwi oraz strefę śniegową i wiatrową w danej gminie. Te dane determinują gęstość śrub dwugwintowych, która w strefie śniegowej 4 rośnie do jednej pary co 80 cm szyny. Pominięcie tego kroku kończy się ugięciem dolnej krawędzi panela pod ciężarem zlodowaciałego śniegu.

Pierwszy etap to wyznaczenie osi modułów. Na blachodachówce przykłada się sznurek wzdłuż linii śrub montażowych, a każdy punkt wiercenia lokalizuje się w garbie fali, nigdy w dolinie. Wiercenie wykonuje się wiertłem 6,5 mm przez blachę i deskowanie prosto w krokiew, po czym wkręca się śrubę dwugwintową z podkładką uszczelniającą. Na tym etapie kluczowa jest kolejność: najpierw wszystkie śruby luzem, dopiero potem dokręcanie kluczem dynamometrycznym.

Drugi etap to mocowanie szyn. Szynę aluminiową nakłada się na główki śrub dwugwintowych i blokuje nakrętką kołnierzową. Łącznik wsuwa się od strony kolejnego modułu, tak by profile stykały się na zakładkę minimum 40 mm. W tym momencie warto sprawdzić szczelinę dylatacyjną między szynami, która powinna wynosić 5-8 mm na każde 10 metrów bieżących, inaczej rozszerzalność cieplna aluminium wymusi naprężenia na uchwytach paneli.

Trzeci etap to osadzenie pierwszego modułu. Panel wsuwa się od dołu, zahaczając górną krawędź o uchwyty stałe, a dolną stronę przytrzymuje się śrubami uchwytu dociskowego. Dokręcanie odbywa się naprzemiennie od środka ku krawędziom, co zapobiega klinowaniu ramy w uchwycie. Po każdym uchwycie kontroluje się pion szkła poziomicą przyłożoną do dłuższej krawędzi.

Uwaga: każde przejście śruby przez blachodachówkę wymaga uszczelnienia masą dekarską na bazie bitumu modyfikowanego lub taśmą butylową. Pominięcie tego etapu skutkuje zaciekiem w obrębie krokwi po 2-3 latach, a naprawa wymaga demontażu panela i rozpołowienia blachy.

Czwarty etap to uziemienie. System montażowy paneli PV na blachodachówkę wymaga połączenia szyn z bednarką odgromową przewodem LGY 6 mm² w tulejce bimetalicznej. Połączenie aluminiowo-miedziowe grozi korozą, dlatego stosuje się złączki z przekładką cynową lub po prostu odcina się miedziany przewód w obrębie szyny i prowadzi do rozdzielni wyłącznie aluminium. Normy PN-EN 62305 oraz PN-HD 60364-7-712 opisują minimalne przekroje i wymagają, by rezystancja uziemienia nie przekraczała 10 Ω.

Piąty etap to kontrola końcowa. Kluczem dynamometrycznym sprawdza się wszystkie śruby uchwytów, moment na szynach oraz jakość uszczelnień. Po montażu moduły podlegają pierwszemu przebiegowi termicznemu: różnica temperatur dzień-noc dochodzi do 40°C, a po tygodniu widać, czy któryś uchwyt się poluzował. Warto wrócić na dach po 10-14 dniach i dokręcić wszystkie śruby ponownie, zanim instalacja zostanie zaakceptowana przez zakład energetyczny.

Strefy wiatrowa i śniegowa a nośność systemu montażowego PV

Strefa wiatrowa 3 i śniegowa 4 w Polsce to nie abstrakcyjna klasyfikacja, lecz konkretne obciążenia, które musi przenieść każdy element montażowy. Wiatr w strefie 3 wywiera na panel siłę ssącą rzędu 0,9 kN/m², a śnieg w strefie 4 dociska pokrycie z siłą 1,6 kN/m². Suma tych wartości w ekstremalnym scenariuszu sięga 2,5 kN/m², czyli około 250 kg na metr kwadratowy instalacji.

Śruby dwugwintowe wkręcone w krokiew sosnową o przekroju 60×120 mm wytrzymują siłę wyrywającą około 3,2 kN na sztukę. Dwie śruby na każdy hak dają 6,4 kN nośności, co dla panelu o powierzchni 1,7 m² i dwóch haków oznacza margines bezpieczeństwa 3,2. To właśnie ten margines odróżnia system zaprojektowany przez inżyniera od przypadkowego zestawu z marketu.

Kiedy system szynowy wybrać, a kiedy odpuścić? Gdy dach nachylony jest pod kątem 20-60° i pokryty blachodachówką o module fali 300-400 mm, szyna 110 cm idealnie pokrywa trzy garby fali i rozkłada obciążenie na trzy krokiew. Przy nachyleniu poniżej 15° lepiej sprawdza się montaż na wspornikach balastowych, które nie wymagają przebijania poszycia.

Norma PN-EN 1991-1-3 definiuje charakterystyczne obciążenie śniegiem, a PN-EN 1991-1-4 rozkłady ciśnienia wiatru. Te dwa dokumenty stanowią podstawę obliczeń, które każdy producent systemu montażowego powinien udostępnić na życzenie. Jeśli dostawca unika konkretnych wartości nośności, lepiej szukać innego źródła.

Aluminium anodowane na kolor grafitowy lub srebrny utrzymuje powłokę nawet 30 lat w środowisku miejskim. Stal nierdzewej klasy A2 zda egzamin przy braku kontaktu z chlorkami, ale na dachach w pobliżu morza lub w strefach posypania solą warto dopłacić do stali A4 z dodatkiem molibdenu. Pojedyncza śruba ze stali nierdowej A2 kosztuje 1,20 zł, a A4 około 2,80 zł, co przy zestawie dziesięciu śrub robi różnicę kilkunastu złotych, ale odporność korozyjna rośnie dwukrotnie.

Najczęstsze pytania instalatorów PV

Czy jeden zestaw montażowy fotowoltaiki na dach skośny wystarczy na więcej niż jeden panel? Tak, o ile zastosujesz łącznik szyny i odpowiednią liczbę haków. Jeden komplet obejmuje dwie szyny po 110 cm, śruby dwugwintowe oraz uchwyty, a więc obsługuje jeden moduł w orientacji pionowej lub poziomej. Kolejne panele wymagają dokupienia łączników i dodatkowych par szyn.

Jak często dokręcać śruby po montażu? Pierwsza kontrola po 10-14 dniach, kolejna po roku, a później co 3-5 lat. Śruby aluminiowe mają skłonność do samoblokowania, dlatego warto je zastąpić śrubami stalowymi z podkładką sprężystą w newralgicznych punktach.

Czy moduły można montować pionowo i poziomo w jednym systemie? Tak. System montażowy PV pionowo poziomo wykorzystuje te same szyny i uchwyty, jedynie klemy obracają się o 90°. Układ pionowy lepiej odprowadza śnieg i daje większy odstęp od pokrycia, układ poziomy zaś zwiększa produkcję zimową i lepiej wygląda na wąskich połaciach.

Checklist przed montażem: kąt dachu 20-60°, rozstaw krokwi ≤ 90 cm, nośność krokwi ≥ 250 kg/m², strefa wiatrowa ≤ 3, strefa śniegowa ≤ 4, klasa stali A2 lub A4, uszczelki EPDM pod każdą śrubą, uziemienie LGY 6 mm².

Znajdź kompletny zestaw na dach skośny z szynami 110 cm wprost u krajowego dystrybutora i zamów z dostawą w 24 godziny. Potrzebujesz konsultacji technicznej przy doborze rozstawu haków pod konkretny moduł? Zadzwoń na infolinię techniczną, inżynier przejdzie z Tobą obliczenia na podstawie lokalizacji i projektu instalacji.

Źródła danych i normy: PN-EN 1991-1-3 (obciążenie śniegiem), PN-EN 1991-1-4 (obciążenie wiatrem), PN-EN 1999-1-1 (konstrukcje aluminiowe), PN-EN 62305 (ochrona odgromowa), PN-HD 60364-7-712 (instalacje elektryczne w instalacjach PV), Eurokod 1 oraz Eurokod 9, dane producenta zestawu montażowego AZO Digital Sp. z o.o. (EAN 5903332566600), Główny Urząd Nadzoru Budowlanego (przepisy budowlane dotyczące obciążeń dachu).
