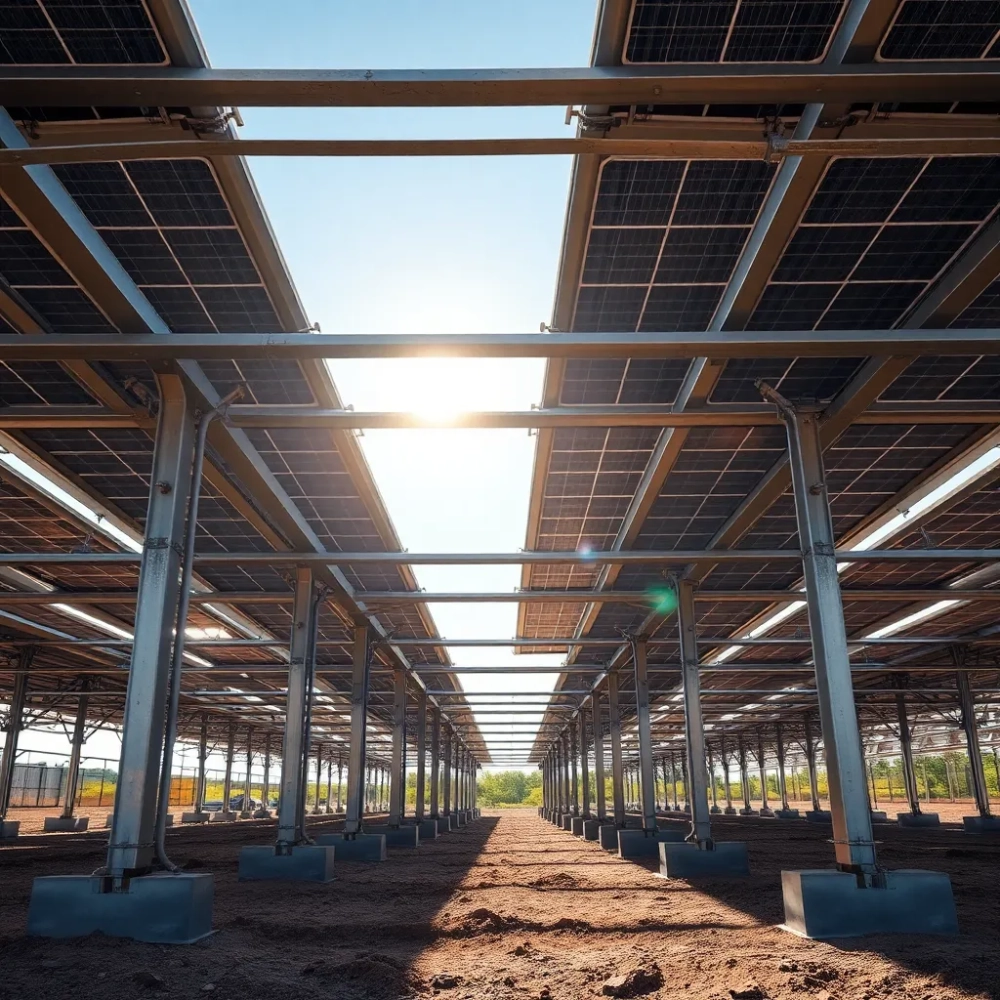

Konstrukcja pod panele fotowoltaiczne na gruncie: wymiary, które musisz znać
Brak odpowiedniej powierzchni dachowej albo jego fatalny stan techniczny często zamyka drogę do fotowoltaiki, mimo że inwestor ma kawałek ogrodu, łąki czy nieużytku za płotem. Konstrukcja pod panele fotowoltaiczne na gruncie wymiary powinna uwzględniać nie tylko liczbę modułów, ale też typ gruntu, strefę wiatrową i sposób posadowienia, bo to od tych parametrów zależy trwałość całej instalacji na następne 25-30 lat.
- Systemy 1-, 2- i 3-podporowe: różnice, które decydują o kosztach
- Konfiguracje 1V, 2V, 2H i 3H: co oznaczają i kiedy je stosować
- Posadowienie w gruncie: kafar, kotwa, beton czy balast
- Jak dobrać wymiary konstrukcji do mocy instalacji i strefy wiatrowej
- Cena i kompletacja zestawu w 2026 roku
- Montaż krok po kroku
- Dla kogo sprawdza się konstrukcja gruntowa
- Najczęstsze błędy montażowe
Systemy 1-, 2- i 3-podporowe: różnice, które decydują o kosztach
Jednopodporowe stelaże sprawdzają się przy małych i średnich instalacjach, zwykle do 20 modułów w jednym rzędzie. Pojedynczy słupek wbijany w ziemię lub kotwiony śrubą utrzymuje cały rząd, a klemy boczne spinają sąsiednie sekcje. Rozstaw podpór wynosi standardowo od 1,6 do 2,4 m, w zależności od obciążenia śniegiem w danej strefie wg PN-EN 1991-1-3.
Konstrukcje dwupodporowe przenoszą większe momenty gnące, dlatego dominują w farmach o mocy 50-500 kW. Dwa słupki na każdy moduł zwiększają sztywność ramy i pozwalają na rozstaw rzędów do 3 m, co ułatwia koszenie oraz odśnieżanie. Cena za m² rośnie średnio o 15-20% względem wariantu 1-podporowego.
Trzypodporowe układy stosuje się przy modułach większych niż 2 m² lub w strefach wiatrowych III i IV wg PN-EN 1991-1-4, gdzie siły ssące na panel potrafią przekroczyć 2,4 kN/m². Dodatkowy słupek rozkłada obciążenie na trzy punkty, dzięki czemu naprężenia w profilu aluminiowym pozostają poniżej granicy plastyczności stopu EN AW-6005 T6.
| Cecha | 1-podporowa | 2-podporowa | 3-podporowa |
|---|---|---|---|
| Liczba modułów w rzędzie | 4-12 | 10-24 | 20-36 |
| Kąt nachylenia | 25-35° | 20-35° | 15-30° |
| Zastosowanie | 5-20 kW | 20-100 kW | 100-500 kW |
| Obciążenie wiatrem | do 0,8 kN/m² | 0,8-1,6 kN/m² | 1,6-2,4 kN/m² |
| Orientacja modułów | pion (V) i poziom (H) | pion (V) i poziom (H) | poziom (H) |
Konfiguracje 1V, 2V, 2H i 3H: co oznaczają i kiedy je stosować
Oznaczenia 1V, 2V, 2H i 3H odnoszą się do ułożenia modułów w stosunku do osi podłużnej rzędu. Litera V (vertical) oznacza ustawienie pionowe, czyli dłuższy bok modułu biegnie prostopadle do kierunku podpór. H (horizontal) to układ poziomy, w którym dłuższy bok leży równolegle do rzędów, a sam panel jest szerszy niż wyższy.
Konfiguracja 1V pozwala na największy rozstaw słupków, nawet do 2,8 m, ponieważ obciążenie rozkłada się symetrycznie na centralnie umieszczoną klemę. To rozwiązanie spotykane przy domowych mikroinstalacjach 5-10 kW, gdzie liczy się niska masa własna rzędu 18-22 kg/m².
Układ 2V i 3H wprowadza dodatkowy punkt podparcia, a 2H rozkłada ciężar modułów na dwie belki poprzeczne. Takie rozwiązanie dominuje w instalacjach komercyjnych 20-50 kW, gdzie panele o mocy 450-550 W wymagają sztywniejszej ramy, a rozstaw podpór spada do 1,4-1,8 m.
Przy farmach fotowoltaicznych powyżej 100 kW najczęściej projektuje się 3V lub 4H, bo zmniejsza to ugięcie belki aluminiowej o 30-40% i pozwala utrzymać kąt nachylenia 20-25° przy minimalnym zużyciu stali ocynkowanej ogniowo. Normy PN-EN 1090-2 wymagają przy tym klasy wykonania EXC2 oraz dokumentacji spawalniczej.
Dobra rada: dobierając konfigurację modułów, zawsze sprawdzaj moment bezwładności profilu, a nie sam kąt nachylenia. Pozioma orientacja panelu 2H zwiększa oddziaływanie wiatru na krawędź dolną o ok. 18% względem układu pionowego.
Posadowienie w gruncie: kafar, kotwa, beton czy balast
Kafrowanie to najszybsza metoda, pozwalająca na 80-120 uderzeń na godzinę w gruntach piaszczysto-gliniastych klasy III-IV. Profil stalowy S235 o przekroju C lub omega trafia na głębokość 1,2-1,8 m, a jego nośność na wyciąganie sięga 6-9 kN. W gruntach kamienistych kafar hydrauliczny może się odkształcić, dlatego przed wbiciem warto wykonać sondowanie dynamiczne.
Kotwy śrubowe montuje się ręcznie lub za pomocą wiertnicy, wkręcając je w ziemię na głębokość 1,5-2,5 m. Sprawdzają się na działkach z warstwą nasypową do 1 m, bo ich talerz nośny opiera się na gruncie rodzimym poniżej strefy przemarzania (1,0-1,4 m wg PN-EN ISO 13793). Stosując kotwy, ograniczasz ingerencję w glebę, co ułatwia rekultywację po demontażu instalacji.
Wylewka betonowa to opcja dla gruntów słabonośnych, organicznych albo podmokłych, gdzie nie da się wbić pala bez ryzyka wyrwania przy podmuchu wiatru 30 m/s. Stopy fundamentowe 40×40×80 cm zużywają 0,13 m³ betonu C25/30 na każdy słupek, a czas wiązania wydłuża montaż o 5-7 dni. Zaletą jest jednak pełna odporność na korozję i możliwość regulacji poziomu w trakcie eksploatacji.
Balast z bloczków betonowych lub żwiru montuje się na gruncie płaskim, bez fundamentów, najczęściej na dachach płaskich, ale też na specjalnie przygotowanych podkładach z folii EPDM. Masa 80-120 kg/m² utrzymuje konstrukcję dzięki tarciu i dociskowi, bez naruszania podłoża. Tego wariantu unikaj przy instalacjach naziemnych na glebach lessowych, bo nierównomierne osiadanie gruntu potrafi przekrzywić ramę o kilka stopni w ciągu roku.
| Metoda | Czas montażu / 10 kW | Koszt netto (PLN/m²) | Trwałość | Kiedy NIE stosować |
|---|---|---|---|---|
| Kafar | 1-2 dni | 45-65 | 25-30 lat | grunty kamieniste, klasa I-II |
| Kotwa śrubowa | 1-1,5 dnia | 55-80 | 25-30 lat | grunty organiczne, torf |
| Fundament betonowy | 5-7 dni | 80-110 | 30-40 lat | wysoki poziom wód gruntowych bez izolacji |
| Balast | 2-3 dni | 60-90 | 20-25 lat | grunty lessowe, spadki powyżej 3% |
Jak dobrać wymiary konstrukcji do mocy instalacji i strefy wiatrowej
Pierwszy krok to ustalenie mocy nominalnej instalacji, a co za tym idzie liczby modułów. Przy module 550 Wp potrzebujesz ok. 18 paneli na 10 kW, a rzędów o długości 12 modułów nie da się sensownie ułożyć w jednej sekcji 1-podporowej, jeśli kąt nachylenia przekracza 30°. Wtedy konstrukcja gruntowa 10 kW wymaga przynajmniej dwóch rzędów po 9 paneli w układzie 2V.
Następnie określasz strefę wiatrową i śniegową wg PN-EN 1991-1-4 oraz 1991-1-3. Strefa I wiatrowa (do 22 m/s) pozwala na rozstaw słupków 2,4 m, ale już w strefie III (do 30 m/s) trzeba go zmniejszyć do 1,6 m, bo moment przewracający rośnie proporcjonalnie do kwadratu prędkości. W praktyce różnica oznacza 30-40% więcej stali na tym samym areale.
Typ gruntu decyduje o długości pala. W piasku średnim zagłębienie 1,2 m wystarcza, natomiast w glinie ciężkiej norma PN-EN ISO 14688 wymaga minimum 1,6 m ze względu na niższą wytrzymałość na ścinanie. Każdy 20 cm dodatkowej długości pala zwiększa nośność na wyrwanie o ok. 1,8 kN, ale i koszt stelaża rośnie o 4-6%.
Checklista doboru: moc instalacji → liczba modułów → strefa wiatrowa → strefa śniegowa → klasa gruntu → kąt nachylenia → orientacja S lub E-W → typ posadowienia → rozstaw podpór → masa własna rzędu. Pominięcie któregokolwiek punktu grozi przekroczeniem dopuszczalnych naprężeń w profilu aluminiowym 6005 T6.
W orientacji południowej (S) panele pracują w jednym optimumie 30-35°, ale przy ustawieniu wschód-zachód (E-W) kąt spada do 10-15°, żeby poranne i popołudniowe nasłonecznienie miało zbliżoną wydajność. To oznacza niższą siłę nośną profilu, ale za to większe obciążenie wiatrem bocznym, bo płaska powierzchnia stawia mniejszy opór aerodynamiczny od spodu.

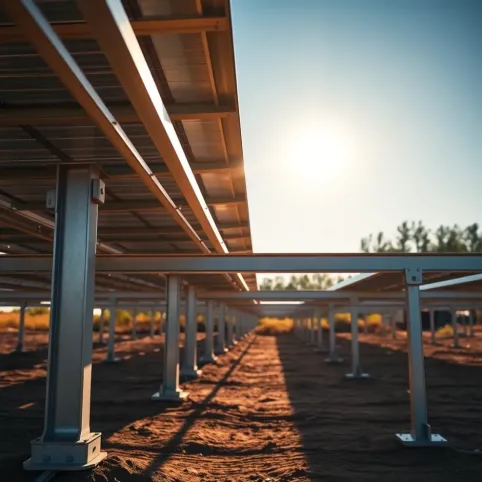

Cena i kompletacja zestawu w 2026 roku

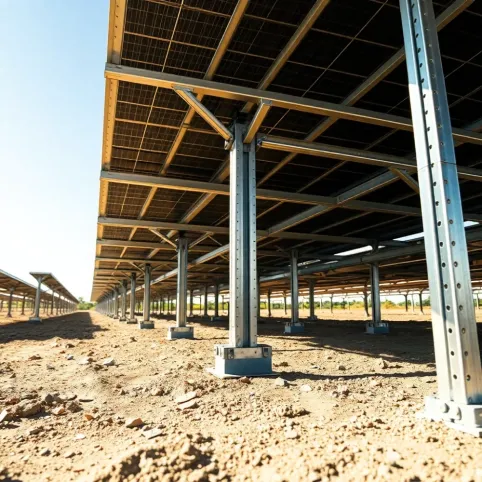

Stelaż gruntowy pod fotowoltaikę cena zależy od trzech czynników: systemu nośnego, sposobu posadowienia i kompletacji klem. Na początku 2026 r. ceny netto za m² powierzchni paneli (nie zajmowanego gruntu) kształtują się następująco:
- 1-podporowy, kafar: 45-65 PLN/m², najczęściej wybierany do 10 kW
- 2-podporowy, kotwa śrubowa: 70-95 PLN/m², uniwersalny zakres 10-50 kW
- 3-podporowy, fundament: 110-150 PLN/m², farmy powyżej 100 kW
- Balast: 60-90 PLN/m², instalacje tymczasowe i dachy płaskie
Komplet zawiera zazwyczaj profile aluminiowe, słupki stalowe ocynkowane ogniowo, śruby A2-70, klemy końcowe i środkowe oraz zaślepki EPDM. Osobno kupujesz przewody solarne 6 mm² (4-6 PLN/m), złączki MC4 (3-5 PLN/komplet) i ewentualnie optymalizatory mocy, jeśli zacienienie wyklucza klasyczny string-box.
| Moc instalacji | Liczba modułów (550 Wp) | Konfiguracja | Cena netto kompletu (PLN) | Czas montażu |
|---|---|---|---|---|
| 5 kW | 9 | 1V, 1 rząd | 2 800-3 600 | 1 dzień |
| 10 kW | 18 | 2V, 2 rzędy | 5 200-6 800 | 2 dni |
| 20 kW | 36 | 2H, 3 rzędy | 9 500-12 500 | 3-4 dni |
| 50 kW | 90 | 3H, 4 rzędy | 22 000-30 000 | 6-8 dni |
Montaż krok po kroku
Rozpoczynasz od wytyczenia geodezyjnego, które wyznacza osie rzędów i stałe punkty odniesienia z dokładnością ±2 cm. Następnie rozkładasz profile i słupki wzdłuż linek, sprawdzając przekątne metodą 3-4-5, żeby uniknąć równoległoboku zamiast prostokąta.
Po wytyczeniu przechodzisz do posadowienia. Przy kafarze wbijasz słupki z użyciem poziomicy laserowej, kontrolując odchylenie od pionu poniżej 1°. Przy kotwach śrubowych najpierw nawiercasz otwór pilotujący, potem wkręcasz kotwę momentem 350-450 Nm, aż talerz zagłębi się w gruncie rodzimym.
Kolejny krok to montaż belek poprzecznych i szyn wzdłużnych. Łączniki aluminiowe dokręcasz kluczem dynamometrycznym do momentu podanego w karcie technicznej producenta, najczęściej 32-38 Nm. Zapomina się o tym zbyt często, a luz na śrubie samoskrętnej powoduje, że po dwóch sezonach zimowych klemy zaczynają pękać przy panelach szklano-foliowych.
Układasz moduły od środka rzędu na zewnątrz, sprawdzając prostoliniowość sznurem. Klemy środkowe mocujesz z luzem 1-2 mm między ramami paneli, żeby kompensować rozszerzalność cieplną aluminium (23 µm/m·K) w pełnym słońcu. Na koniec podłączasz przewody, montujesz uziemienie i wykonujesz pomiary ochronne.
⚠️ Uwaga prawna: instalacja o mocy powyżej 50 kW wymaga pozwolenia na budowę, a poniżej tej granicy wystarczy zgłoszenie do operatora sieci dystrybucyjnej i zawiadomienie o zamierzonym terminie rozpoczęcia robót (art. 29 Prawa budowlanego). Pominięcie warunków zabudowy skutkuje nakazem rozbiórki i utratą dotacji z programu Mój Prąd.
Dla kogo sprawdza się konstrukcja gruntowa
Instalatorzy szukający gotowych, certyfikowanych rozwiązań (karty techniczne, badania wg PN-EN 1090) cenią prefabrykowane zestawy, które skracają czas montażu o 40% względem konstrukcji wykonywanych na miejscu. Właściciele farm komercyjnych powyżej 200 kW wybierają układy 2H i 3V, bo pozwalają zoptymalizować GCR (Ground Coverage Ratio) do 0,55-0,65, czyli uzyskać 550-650 kWh z każdego kilowata zainstalowanego rocznie.
Inwestorzy przydomowi z instalacjami 5-50 kW stanowią najliczniejszą grupę, zwykle z działką o spadku do 5% i gruntem III-IV klasy. Dla nich kluczowe jest, żeby konstrukcja gruntowa 10 kW zajmowała poniżej 60 m² powierzchni, co oznacza rozstaw rzędów 4,5 m i kąt 30° na południe. Każdy metr dodatkowej odległości między rzędami kosztuje ok. 0,3% rocznej produkcji z powodu wzajemnego zacienienia.
Najczęstsze błędy montażowe
Najczęściej spotykanym błędem jest zbyt mały moment dokręcenia śrub na klemach, co w drugim sezonie zimowym skutkuje mikropęknięciami ram modułów i utratą gwarancji producenta. Drugi problem to brak dylatacji termicznej, kiedy profile aluminiowe dotykają się na całej długości bez 5 mm przerwy na metr, co prowadzi do wyboczenia w pełnym słońcu.
Trzeci błąd to posadowienie palów poniżej strefy przemarzania bez sprawdzenia poziomu wód gruntowych. W gruntach wysadzinowych (gliny pylaste) taki słupek potrafi zostać wypchnięty o 4-6 cm w ciągu jednej zimy, przekrzywiając cały rząd o 2-3°. Czwarty problem to zbyt płytkie zakotwienie na terenach o nachyleniu powyżej 8%, gdzie składowa siły ścinającej wiatru zamienia moment wywracający w ruch posuwisty.
Piąty, a zarazem najdroższy błąd, to rezygnacja z obliczeń statycznych. Projekt konstrukcji powinien uwzględniać nie tylko ciężar własny i obciążenie śniegiem, ale też siły dynamiczne wiatru działające na krawędź dolną panelu, które w strefie III potrafią osiągnąć 1,8 kN na metr bieżący rzędu. Pominięcie tego parametru skutkuje kosztowną rozbiórką już po 5-7 latach eksploatacji.
Dobór odpowiedniej konstrukcji gruntowej nie musi być loterią. Wystarczy przejść przez listę parametrów: moc, liczba modułów, strefa wiatrowa, klasa gruntu i preferowany kąt nachylenia, a następnie porównać trzy oferty w identycznej konfiguracji 1V, 2V lub 2H. Przy instalacji 10 kW na gruncie III klasy w centralnej Polsce optymalny wariant to konstrukcja gruntowa 10 kW w układzie 2V z kafrem, kosztująca 5 200-6 800 PLN netto i składająca się w półtora dnia roboczego. Skorzystaj z kalkulatora doboru stelaża, który przeliczy rozstaw podpór, kąt i obciążenia dla Twojej lokalizacji w 60 sekund.
