Szyna montażowa do paneli fotowoltaicznych 40x40x1,2 – kompletny przewodnik

Parametry techniczne profilu montażowego 40x40x1,2

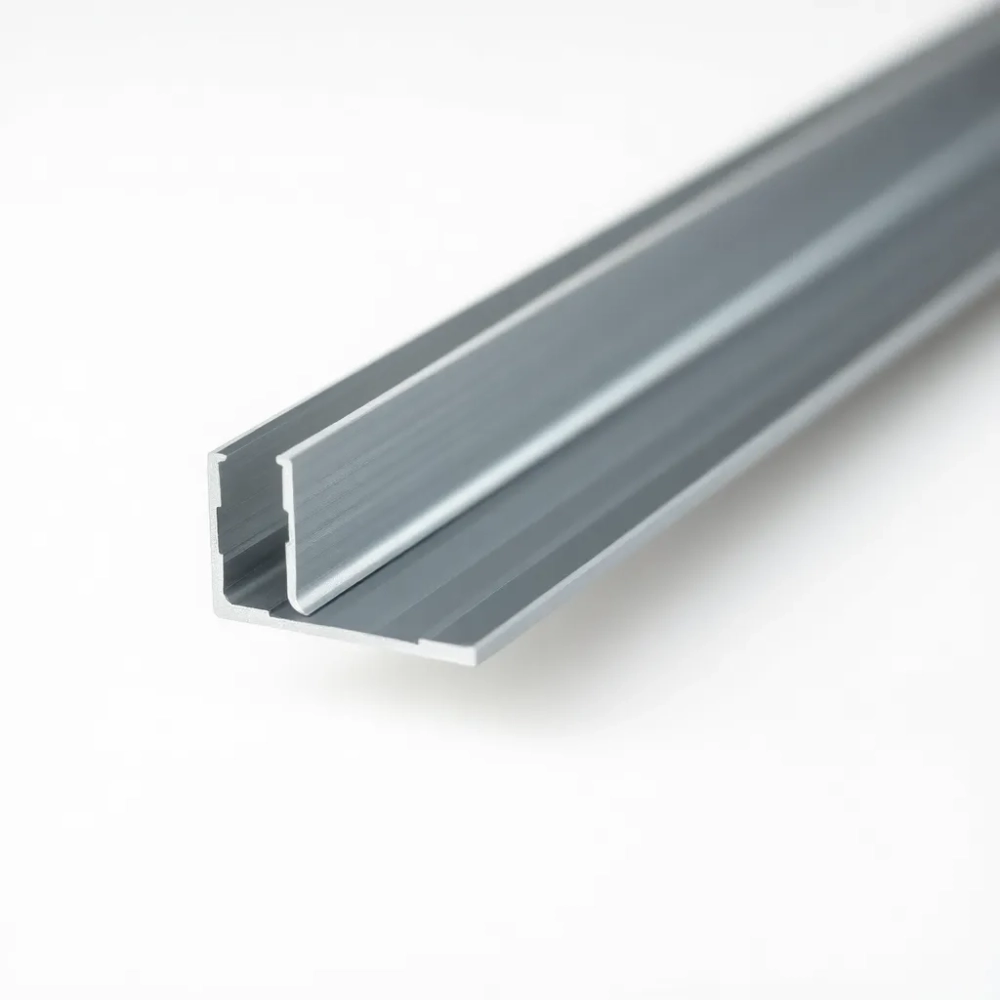

Aluminiowy profil 40x40x1,2 mm o długości 3300 mm to najpopularniejsza szyna nośna w systemach montażowych pod panele PV. Kwadratowy przekrój 40x40 mm daje dużą sztywność przy stosunkowo niewielkiej masie własnej, a ścianka o grubości 1,2 mm zapewnia odpowiednią wytrzymałość na zginanie pod obciążeniem wiatrem i śniegiem. W górnym kanale biegnie rowek M8, w dolnym M10, co pozwala dobrać element mocujący do konkretnej klamry bez wiercenia dodatkowych otworów.

• Parametry techniczne profilu montażowego 40x40x1,2
• Szyna aluminiowa do paneli PV 3,3 m, montaż krok po kroku
• Kompatybilne akcesoria do szyny montażowej 40x40 mm
• Najczęstsze błędy przy montażu szyny PV 40x40

Przekrój zamknięty lepiej przenosi momenty gnące niż profil ceowy o tej samej masie, bo ścianki pracują równomiernie w obu kierunkach. Dlatego w strefach wiatrowych II i III wg PN-EN 1991-1-4 kwadratowy profil aluminiowy zachowuje się przewidywalnie nawet przy dużych rozstawach między hakami dachowymi. Tolerancja długości ±5 mm wynika z procesu wyciskania i cięcia, więc przy łączeniu kilku szyn trzeba zostawić 5-10 mm luzu dylatacyjnego.

Porównanie wariantów szyny aluminiowej

Wybór profilu zależy od rozstawu klamer, kąta nachylenia dachu oraz strefy śniegowej. Standardowy profil 40x40x1,2 mm sprawdza się w typowych instalacjach domowych, ale przy rozstawie podpór powyżej 1,4 m albo na dachu płaskim z dużym nawisem warto sięgnąć po wariant wzmocniony.

Szyna aluminiowa do paneli PV 3,3 m, montaż krok po kroku

Prawidłowe osadzenie szyny montażowej do paneli fotowoltaicznych wymaga uporządkowanej kolejności działań. Każdy etap wpływa na końcową sztywność konstrukcji, więc pominięcie wpustów przesuwnych albo nadmierne dokręcenie śruby potrafi skrócić żywotność instalacji o kilka lat. Poniższa instrukcja zakłada montaż na dachu skośnym z hakami wkręcanymi w krokwie.

Krok 1: Przygotowanie podłoża

Sprawdź stan krokwi i kontrłat, bo to one przenoszą cały ciężar instalacji na więźbę dachową. Mokre albo spróchniałe drewno trzeba wymienić albo wzmocnić nakładką. Zaznacz piony i poziomy sznurkiem traserskim tak, aby szyny biegły równolegle do okapu.

Krok 2: Montaż haków dachowych

Haki przykręca się śrubami nierdzewnymi M8 do boków krokwi, nigdy do kontrłat. Odstęp między hakami dobiera się na podstawie strefy śniegowej i wiatrowej, ale w praktyce rzadko przekracza 1,2 m. Na dachu o kącie nachylenia 30-45 stopni w polskich warunkach najczęściej wychodzi 0,8-1,0 m.

Krok 3: Osadzenie szyny na hakach

Szyna aluminiowa do paneli PV 3,3 m trafia na haki przez otwór w dolnym kanale M10. Śruba M10 z łbem sześciokątnym przechodzi przez hak, a od spodu dokręca się nakrętkę kołnierzową ząbkowaną, która zabezpiecza połączenie przed poluzowaniem pod wpływem drgań. Moment dokręcenia trzyma się w granicach 35-45 Nm.

Krok 4: Wpusty przesuwne M8 i klamry

W górny kanał M8 wsuwa się wpusty przesuwne z kulką sprężystą, które blokują się w rowku pod wpływem nacisku. Dopiero w nie wkręca się śrubę imbusową M8x35 DIN 912 A2, na której wisi klamra końcowa albo środkowa. Kulka w wpustach utrzymuje luz montażowy, ale po dokręceniu śruby całość pracuje jako sztywne połączenie.

Krok 5: Ułożenie paneli

Panel fotowoltaiczny wsuwa się w dwie sąsiednie klamry środkowe, a klamry końcowe zamykają sekcję na krańcach. Siła docisku klamer reguluje się kluczem dynamometrycznym, aby nie zdeformować ramy modułu. Po ułożeniu całego rzędu kontroluje się prostopadłość i odstęp dylatacyjny między panelami.

Uwaga: Tolerancja długości szyny wynosi ±5 mm, dlatego przy łączeniu dwóch odcinków koniecznie zostawia się 8-10 mm luzu. Bez tego aluminium rozszerzające się latem może wypchnąć klamry z rowka.

Kompatybilne akcesoria do szyny montażowej 40x40 mm

Sama szyna to dopiero połowa systemu. Reszta zestawu decyduje o tym, czy instalacja wytrzyma 25 lat eksploatacji bez luzów i pęknięć. Poniższe elementy pasują do rowków M8 i M10 profilu 40x40x1,2 mm oraz pracują z większością klamr dostępnych na rynku.

Śruby imbusowe M8x35 wykonane ze stali A2 (AISI 304) sprawdzają się w standardowym środowisku miejskim i podmiejskim. W strefie nadmorskiej albo przy dachu krytym blachą ocynkowaną lepiej sięgnąć po stal A4 (AISI 316), która lepiej znosi jony chlorków i nie koroduje w kontakcie z solą.

Złączka karbowana ZCL 22 wchodzi w oba końce szyny i zaciska się śrubami dociskowymi. Łączenie na złączkę pozwala zachować ciągłość elektryczną konstrukcji, co ma znaczenie przy wyrównaniu potencjałów. Bez takiego połączenia w długich rzędach paneli mogą się pojawiać mikroprądy uszkadzające powłokę ramy.

Dla kogo ten profil

Profil montażowy 40x40 mm sprawdza się w trzech grupach zastosowań. Instalatorzy doceniają kompatybilność z większością klamr M8 i M10 dostępnych w hurtowniach. Zespoły DIY korzystają z niego, bo pojedynczy odcinek 3,3 m waży 2,6 kg i daje się przenosić samodzielnie po drabinie. Firmy budowlane montujące farmy PV wybierają wariant wzmocniony, ale standardowy profil aluminiowy do paneli solarnych 3,3 m pozostaje bazą projektową.

Najczęstsze błędy przy montażu szyny PV 40x40

Nawet doświadczeni wykonawcy popełniają te same błędy, bo presja czasu i rutyna potrafią przyćmić zdrowy rozsądek. Warto je znać, zanim pierwsza śruba trafi w krokiew.

Dobór zbyt krótkiej szyny do rozstawu klamer

Jeśli panel ma 1722 mm szerokości, a klamry środkowe rozmieszczone są co 1100 mm, to szyna musi wystawać minimum 50 mm poza każdą klamrę końcową. Zbyt krótki odcinek sprawia, że klamra traci podparcie i panel zaczyna pracować na ramie jak na dźwigni. Po kilku cyklach termicznych rama pęka.

Pominięcie wpustów przesuwnych

Próba bezpośredniego wkręcenia śruby M8 w rowek kończy się rozparciem aluminium i utratą mocowania. Wpust przesuwny z kulką rozkłada siłę nacisku na większą powierzchnię ścianki i utrzymuje rowek w nienaruszonym stanie przez lata.

Mocowanie bez dylatacji

Aluminium pracuje cieplnie w zakresie około 1 mm na metr bieżący przy różnicy temperatur 50 stopni Celsjusza. Bez 5-10 mm przerwy między szynami w upalny dzień konstrukcja zaczyna napierać na siebie i odkształca haki.

Brak uwzględnienia obciążenia śniegiem i wiatrem

Polska mapa obciążeń wg PN-EN 1991-1-3 dzieli kraj na strefy od 0,7 do 2,5 kN/m². Na dachu w strefie III i wyżej rozstaw haków nie może przekraczać 0,9 m, a szyna powinna mieć ściankę co najmniej 1,2 mm. Profil cieńszy ugina się pod ciężarem śniegu i wyciąga śruby z haków.

Brak wyrównania potencjałów elektrycznych

Niepołączone elektrycznie odcinki szyny tworzą antenę, która indukuje przepięcia w okablowaniu paneli. Złączka ZCL 22 albo przewód miedziany 6 mm² łączący sąsiednie odcinki rozwiązuje problem i spełnia wymogi ochrony przeciwprzepięciowej.

Checklist przed montażem:

• Stan krokwi i kontrłat suchy, bez śladów gnicia
• Rozstaw haków dobrany do strefy śniegowej i wiatrowej
• Wszystkie odcinki szyny oznaczone markerem przed cięciem
• Wpusty przesuwne M8 przygotowane w liczbie równej liczbie klamer
• Klucz dynamometryczny 5-50 Nm na stanowisku
• Połączenia wyrównawcze zaplanowane i wykonane

Kiedy NIE stosować profilu 40x40x1,2 mm

Standardowej szyny nie montuje się na dachach z pokryciem z blachy trapezowej bez dodatkowych wsporników, bo aluminium w kontakcie z niektórymi stopami metali wchodzi w korozję galwaniczną. W takim układzie lepiej sprawdza się profil trapezowy z powłoką EPDM albo system z przekładką izolacyjną. Wysokie budynki powyżej 20 m w strefie wiatrowej I wymagają wzmocnionego wariantu 40x40x1,5 mm albo konstrukcji balastowej na dachu płaskim.

Zgodnie z polskimi przepisami instalacja PV o mocy powyżej 50 kW wymaga zgłoszenia do operatora sieci dystrybucyjnej, a powyżej 1 MW podlega pozwoleniu na budowę. Normy PN-EN 1991-1-3 i PN-EN 1991-1-4 określają obciążenia śniegiem i wiatrem, a PN-EN 1999-1-1 dotyczy projektowania konstrukcji aluminiowych.

Dobór szyny montażowej do paneli fotowoltaicznych to inwestycja na 25-30 lat eksploatacji. Profil aluminiowy 40x40x1,2 mm o długości 3,3 m daje solidną bazę zarówno dla małej instalacji domowej, jak i średniej farmy komercyjnej. Przy wyborze kompletu warto sięgać po elementy zgodne z normą DIN 912 i stal A2, bo to one decydują o bezawaryjnej pracy całego systemu.

Źródła: PN-EN 1991-1-3 (Eurocode 1, obciążenia śniegiem), PN-EN 1991-1-4 (obciążenia wiatrem), PN-EN 1999-1-1 (projektowanie konstrukcji aluminiowych), DIN 912 (śruby z łbem walcowym z gniazdem sześciokątnym), EN AW-6005 T6 (stop aluminium wg PN-EN 573-3), portal Główny Urząd Nadzoru Budowlanego (gunb.gov.pl), portal Polskie Sieci Elektroenergetyczne (pse.pl).
