Konstrukcja pod panele fotowoltaiczne na dach płaski ile naprawdę kosztuje?

Stelaż balastowy na dach płaski ekierka, narta czy podstawa PD

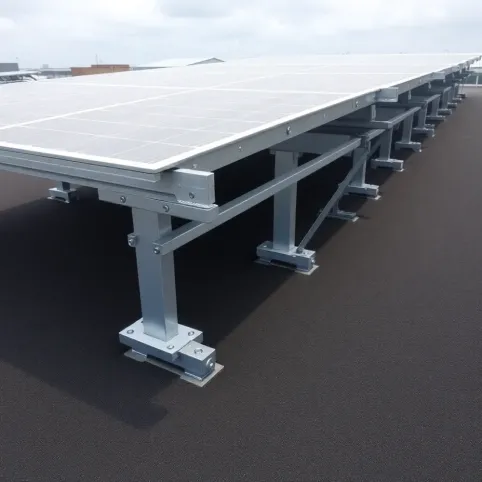

Dach płaski kocha grawitację. Ciężkie bloczki betonowe lub żwirowe dociskają aluminiową ramę do membrany, więc ani wiatr, ani ssanie nie poderwie modułów. Właśnie dlatego systemy balastowe zdominowały logistykę montażu na halach, centrach handlowych i garażach podziemnych nie wymagają przebić, nie angażują dekarza, a ich rozbiórka trwa krócej niż lunch zespołu.

• Stelaż balastowy na dach płaski ekierka, narta czy podstawa PD
• Konstrukcja wschód-zachód i podstawy 15 stopni na dachu płaskim
• Jak dobrać stelaż pod panele PV do pokrycia dachu płaskiego
• Najczęstsze błędy przy montażu konstrukcji na dachu płaskim
• Kalkulator kosztów konstrukcji
• FAQ najczęstsze pytania inwestorów

Trzy warianty rządzą rynkiem: ekierka (trójkąt aluminiowy 15-30°), narta (niski profil 5-10°) oraz podstawa PD (plastikowy lub kompozytowy cokół z aluminiowym stelażem). Ekierka daje najlepszy uzysk roczny przy panelach ustawionych na południe, narta minimalizuje obciążenie na stropie o słabej nośności, a PD łączy obie zalety, gdy nośność dachu oscyluje w granicach 80-120 kg/m².

Orientacja modułów decyduje o typie stelaża jeszcze zanim inwestor wybierze kolor ramki. Pozycja pion (krótszym bokiem do gruntu) zmniejsza siłę wiatru działającą na panel, ale wymaga większego rozstawu podpór. Pozycja poziom (dłuższym bokiem do gruntu) zwiększa napór, za to pozwala zaoszczędzić kilkanaście centymetrów kwadratowych powierzchni na każdy kilowat mocy.

Koszty materiałowe netto za sztukę rozstawiają się następująco:

Narta nie sprawdzi się na dachach z folią PVC niskiej jakości płaski, niski profil nie daje wystarczającego docisku, gdy podmuch wiatru przekracza 120 km/h. Ekierka z kolei bywa nadmiarowa na garażach o nośności poniżej 60 kg/m², bo bloczki balastowe po prostu wcisną strop. PD jest kompromisem, ale wymaga równego podłoża każdy kamyk pod spodem stanie się punktem przebicia membrany.

Konstrukcja wschód-zachód i podstawy 15 stopni na dachu płaskim

Gdy dach nie patrzy idealnie na południe, pieniądze uciekają przez złą geometrię. System wschód-zachód układa moduły symetrycznie po dwóch stronach aluminiowej belki, więc instalacja łapie słońce od rana do późnego popołudnia. Zyskuje się wtedy nie tylko stabilność produkcji w pochmurne dni, ale też obniżenie obciążenia wiatrowego płaska sylwetka stawia mniejszy opór niż klasyczna ekierka 30°.

Podstawy 15° to osobna rodzina rozwiązań, zaprojektowana z myślą o dachach o ograniczonej nośności. Wyróżniamy wersję niską (kąt nachylenia do 15°), wysoką pion/poziom oraz dedykowaną wschód-zachód. Wysoka podstawa pozwala lepiej spływać deszczówce z modułów, ale zabiera cenne centymetry przy attyce na dachu z 30 cm attyki trzeba kalkulować, czy moduł po uniesieniu nie wyląduje w rynnie.

Przedział cenowy netto dla tej rodziny prezentuje się następująco:

Konstrukcje wschód-zachód osiągają najwyższą gęstość mocy na metrze kwadratowym nawet 8-10 kWp na 100 m² powierzchni dachu. Na dachach z ograniczoną powierzchnią to różnica między mikroinstalacją 3 kWp dla domu a pełnowymiarową instalacją 10 kWp dla małej firmy. Montaż takiego systemu wymaga jednak większej precyzji przy rozstawie podpór, bo balast rozkłada się niesymetrycznie po obu stronach belki.

Kiedy NIE wybierać wschodu-zachodu? Gdy dach ma silne zacienienie od strony zachodniej (komin, wentylator, sąsiednia hala wyższa o piętro). Wtedy asymetria produkcji drastycznie obniża opłacalność i lepiej sprawdzi się klasyczna ekierka na południe z minimalnym rozstawem rzędów.

Na dachach z papą bitumiczną warto rozważyć dodatkową matę EPDM pod każdą podstawą koszt kilku złotych za sztukę, a eliminuje ryzyko perforacji membrany przez betonowy bloczek.

Jak dobrać stelaż pod panele PV do pokrycia dachu płaskiego

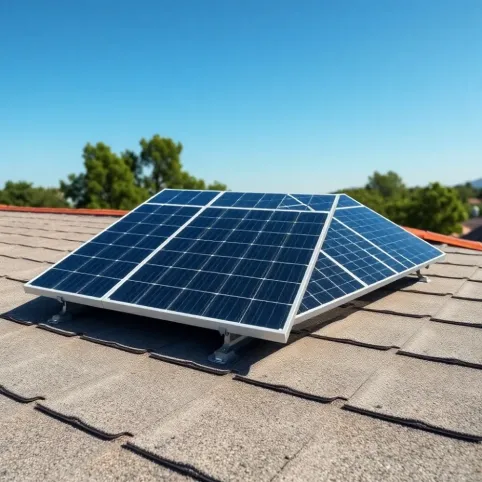

Dobór zaczyna się od pokrycia, nie od panelu. Papa bitumiczna wybacza ostrożny chód i nie wymaga dodatkowych mat, o ile stelaż rozkłada nacisk przez szeroką stopę. Folia PVC wymaga mat EPDM i ostrożności przy każdym kontakcie z rozpuszczalnikiem. Membrana EPDM najlepiej współpracuje z systemami klejonymi, bo spoiwo akrylowe trzyma podstawę mocniej niż docisk grawitacyjny.

Drugie kryterium to orientacja modułów. Panele ustawione pionowo generują mniejsze siły ssące wiatru (proporcjonalnie do pola), ale zajmują więcej miejsca w kierunku północ-południe. Ustawienie poziome zwiększa produkcję zimową o około 4-6%, bo słońce operuje niżej nad horyzontem i trafia prostopadle w dłuższą krawędź ogniwa.

Trzeci parametr to kąt nachylenia. Na dachu płaskim w Polsce optymalnie wypada 15° dla układu wschód-zachód oraz 30° dla klasycznego południa. Niższy kąt obniża uzysk roczny o 3-5%, ale zmniejsza obciążenie wiatrem i pozwala zmieścić więcej rzędów. Wyższy kąt (35-40°) daje lepszą produkcję zimową, ale zwiększa moment siły działający na balast, więc wymaga cięższych bloczków.

Kluczowe kryteria doboru stelaża checklista dla instalatora:

• Nośność dachu potwierdzona projektem budowlanym (min. 60 kg/m² dla systemów lekkich)
• Strefa wiatrowa wg PN-EN 1991-1-4 (I-III) decyduje o masie balastu
• Strefa śniegowa wg PN-EN 1991-1-3 (1-5) wpływa na rozstaw podpór
• Kompatybilność klem z ramą modułu (grubość 30-40 mm, najczęściej 35 mm)
• Uszczelki EPDM pod każdą podstawą balastową kontaktującą się z membraną
• Odległość od attyki min. 1 m dla strefy krawędziowej wg Eurokodu
• Możliwość swobodnego spływu wody deszczowej bez blokowania wpustów
• Łatwość demontażu przy pracach serwisowych lub wymianie membrany

Kiedy warto zrezygnować z balastu? Gdy nachylenie dachu przekracza 5° lub gdy projektant konstrukcji stwierdzi brak rezerwy nośności. W takich sytuacjach stosuje się systemy kotwione mechanicznie do stropu kotwy wklejane chemicznie lub śruby przelotowe przez membranę z późniejszym uszczelnieniem.

Najczęstsze błędy przy montażu konstrukcji na dachu płaskim

Balast liczony „na oko" to pierwszy grzech. Inwestor kupuje bloczki 25 kg, kładzie po dwa na podstawę i czeka, aż pierwsza wichura zweryfikuje obliczenia. Tymczasem w strefie wiatrowej III, na dachu narażonym na wschodni napór, potrzeba 3-4 bloczków na każdą podstawę skrajnego rzędu. Oszczędność 50 zł na instalacji 10 kWp to ryzyko strat rzędu 15 000-25 000 zł, gdy cała konstrukcja wyląduje na sąsiednim parkingu.

Drugi błąd to pomijanie maty EPDM. Beton ma odczyn zasadowy, papa reaguje na długotrwały kontakt z alkaliami, a folia PVC degraduje się od kontaktu z kruszywem bez przekładki. Koszt mata EPDM to 3-6 zł za sztukę, a brak tego elementu oznacza konieczność wymiany membrany dachowej po 5-7 latach.

Trzeci grzech to niedokręcone klemy. Moment siły na śrubie klemy powinien wynosić 18-22 Nm w zależności od wysokości ramy modułu. Klucz dynamometryczny kosztuje 120-180 zł, a jego brak powoduje, że instalator dokręca „na czuja". Skutek? Moduł pracuje w klemie, mikrootwory w aluminium wokół śruby, korozja po dwóch sezonach.

Czwarty problem to zły rozstaw mostków trapezowych. Na blasze trapezowej rozstaw mostków nie może przekraczać 1/3 długości modułu w kierunku dłuższej krawędzi, czyli około 65-70 cm dla standardowego panelu 1755 mm. Zbyt rzadkie mostki powodują ugięcie panelu pod obciążeniem śniegiem, mikropęknięcia ogniw i spadek mocy o 2-4% rocznie.

Box ostrzegawczy: Każda ingerencja w pokrycie dachowe (wiercenie, kotwienie, klejenie) może prowadzić do utraty gwarancji producenta membrany. Przed montażem warto uzyskać pisemną zgodę zarządcy budynku lub producenta pokrycia dokument chroni inwestora przed kosztami naprawy dachu po zakończeniu eksploatacji instalacji PV.

Piąty błąd, często pomijany, to brak uziemienia konstrukcji. Aluminium przewodzi prąd, a rama modułu jest podłączona do przewodu ochronnego. Bez ciągłości galwanicznej między poszczególnymi segmentami stelaża piorun może znaleźć sobie drogę przez inwerter. Koszt złączek uziemiających to 5-8 zł za sztukę, a ich brak to potencjalne 10 000-30 000 zł za wymianę spalonego inwertera.

Systemy klejone bezprofilowe (cena netto 160 zł / brutto 196,80 zł za element) działają wyłącznie na membranach EPDM i dachach o niskiej chropowatości. Klej akrylowy nie trzyma na papie oksydowanej ani na folii z recyklingu. Przed wyborem tego systemu konieczny jest test przyczepności na fragmencie 1×1 m.

Kalkulator kosztów konstrukcji

FAQ najczęstsze pytania inwestorów

Czy na każdym dachu płaskim można zastosować system balastowy?

Nie. Minimalna nośność stropu to 60 kg/m² dla systemów lekkich (narta) i 90 kg/m² dla klasycznych ekier. Przy niższej nośności jedyną opcją pozostaje montaż kotwiony chemicznie lub klejony pod warunkiem, że producent membrany wyrazi zgodę na ingerencję w pokrycie.

Ile kilogramów balastu potrzebuję na 1 kWp?

W strefie wiatrowej II na dachu środkowym przyjmuje się 35-55 kg na każdy moduł. Dla instalacji 10 kWp (24 moduły po 420 W) daje to masę balastu rzędu 800-1300 kg. Dach o powierzchni 50 m² i nośności 150 kg/m² toleruje takie obciążenie bez problemu.

Czy potrzebuję osobnego projektu konstrukcji?

Dla instalacji powyżej 50 kWp oraz dla każdego dachu o nośności poniżej 150 kg/m² tak. Projektant konstrukcji dobiera masę bloczków, sprawdza momenty siły w klemach i potwierdza zgodność z PN-EN 1991. Koszt takiego projektu to 800-2500 zł, w zależności od regionu i skomplikowania geometrii dachu.

Dlaczego ceny różnią się między hurtowniami?

Bo aluminiowe profile kupowane są w różnych hutach, a kszlemy różnią się grubością stali (minimum 1,5 mm dla stali nierdzewnej A2). Tańsza klema może mieć 1,2 mm i brak uszczelki EPDM, co obniża cenę o 30%, ale skraca żywotność o połowę.

Źródła danych i norm

Obliczenia wiatrowe i śniegowe oparto na normach PN-EN 1991-1-3 (obciążenie śniegiem) oraz PN-EN 1991-1-4 (obciążenie wiatrem), dostępnych w serwisie PKN www.pkn.pl. Ceny materiałów pochodzą z aktualnych katalogów hurtowych polskich dystrybutorów elementów montażowych PV (stan na IV kwartał 2025). Dane techniczne membran dachowych www.sbsa.info oraz dokumentacja techniczna producentów EPDM. Szczegółowe wytyczne dotyczące stref krawędziowych i balastowania zawiera Eurokod 1 w części 1-4 oraz instrukcje montażowe renomowanych producentów systemów fotowoltaicznych.
