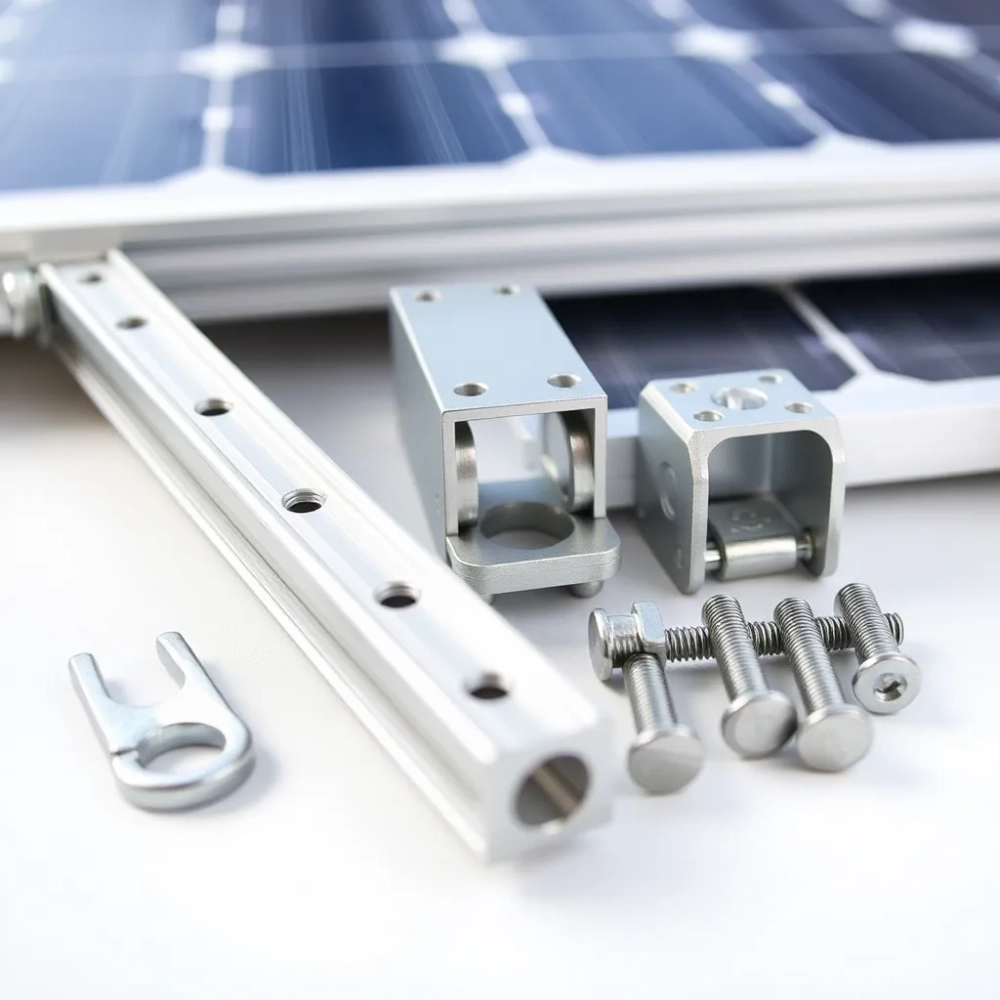

Zestaw montażowy do paneli fotowoltaicznych na ścianę

Mały panel fotowoltaiczny na ścianie budynku to pozornie prosta sprawa, dopóki nie przychodzi co do czego. Wystarczy pięć minut z wiertarką w ręku, żeby przekonać się, że złe nawiercenie ramy modułu oznacza jego wymianę, a zbyt płytki kołek w cegle pod ciężarem i wiatrem potrafi wyrwać całą konstrukcję. Zestaw montażowy do paneli fotowoltaicznych powinien być czymś więcej niż uchwytem z aluminium to precyzyjne narzędzie dopasowane do mocy modułu, kąta nachylenia i realiów polskiej ściany, gdzie mróz potrafi rozszczelnić kiepski montaż w ciągu jednej zimy.

• Komu właściwie służy uchwyt murowy do małego panelu PV
• Jak zamontować panel PV na ścianie krok po kroku
• Uchwyt aluminiowy do panelu 80W kompatybilność i dobór
• Najczęstsze błędy przy montażu paneli na ścianie
• Zastosowania w realnych scenariuszach
• Dane zakupowe i dostępność
• Dobór akcesoriów towarzyszących

Komu właściwie służy uchwyt murowy do małego panelu PV

Nie każdy panel fotowoltaiczny trafia na dach. Instalacje off-grid, kampery, systemy monitoringu wiat, IoT w halach magazynowych tam potrzeba czegoś zupełnie innego niż klasyczna konstrukcja dachowa. Ściana pionowa bywa jedynym sensownym miejscem, gdy dach jest płaski, zacieniony lub zajęty przez inne urządzenia.

Model USP-U30 zaprojektowano z myślą o modułach o mocy do 80 W. To zakres, w którym mieszczą się panele buforujące akumulatory w altanach, zasilające routery, oświetlenie ścieżek czy pompy obiegowe w oczkach wodnych. Aluminium jako materiał nośny daje tu przewagę nad stalą waży mniej, nie rdzewieje i nie wymaga konserwacji przez lata ekspozycji na deszcz.

Regulacja kąta w zakresie 15-50 stopni to funkcja krytyczna. Pozwala ustawić panel nie tylko pod optymalny kąt dla szerokości geograficznej Polski (mniej więcej 35-40°), ale też skorygować pozycję sezonowo latem bardziej płasko, zimą bardziej stromo, gdy słońce chodzi nisko nad horyzontem. W praktyce rzadko kto to robi ręcznie co kwartał, ale sama możliwość daje elastyczność przy różnych ekspozycjach ściany.

Waga całego zestawu to zaledwie 0,94 kg. Dla porównania klasyczny hak dachowy z aluminium waży około 0,7 kg, ale wymaga profili nośnych i śrub. Tu dostajemy kompletny uchwyt aluminiowy do panelu PV w jednym opakowaniu o wymiarach 422 × 235 × 60 mm, gotowy do natychmiastowego użycia po wyjęciu z folii ochronnej.

Instalatorzy systemów off-grid cenią ten typ uchwytu za szybkość montażu. Właściciele kamperów i przyczep za możliwość trwałego przytwierdzenia panelu do ściany garażu lub boku altany bez ryzyka, że wiatr zerwie moduł. Użytkownicy systemów IoT, zasilających czujniki pogodowe lub stacje bazowe, doceniają fakt, że montaż zajmuje kwadrans i nie wymaga angażowania ekipy dekarskiej.

Jak zamontować panel PV na ścianie krok po kroku

Montaż panelu fotowoltaicznego na ścianie nie jest skomplikowany, ale wymaga precyzji w czterech punktach krytycznych. Każdy z nich decyduje o tym, czy instalacja przetrwa dekadę, czy rozpadnie się po pierwszej poważnej wichurze.

Krok 1: Wybór lokalizacji i sprawdzenie nośności

Ściana musi być wykonana z materiału, który utrzyma kołki rozporowe. Beton, cegła pełna, silka tak. Beton komórkowy (suporex, ytong) tylko z dłuższymi kołkami dedykowanymi do tych materiałów. Przed wierceniem warto sprawdzić, czy w murze nie biegną przewody elektryczne ani rury detektor napięcia kosztuje kilkadziesiąt złotych i może uratować przed poważnym problemem.

Krok 2: Wyznaczenie punktów mocowania

Rozstaw otworów montażowych w uchwycie USP-U30 jest stały 310 mm w jednej osi. Trzeba go przenieść na ścianę z dokładnością do 2 mm, inaczej panel nie będzie leżał idealnie w ramie uchwytu. Poziomica laserowa przyspiesza pracę; w przypadku jej braku wystarczy klasyczna, ale trzeba kontrolować ustawienie w dwóch prostopadłych osiach.

Krok 3: Nawiercenie otworów w ścianie

Średnica wiertła musi być dopasowana do kołków, których użyjemy. Dla typowych kołków rozporowych 10 mm w cegle pełnej potrzebujemy wiertła 10 mm; w betonie warto użyć wiertła udarowego lub młotowiertarki. Głębokość otworu powinna być o 5 mm większa niż długość kołka dzięki temu kurz z wiercenia nie zablokuje pełnego osadzenia rozporów.

Krok 4: Nawiercenie ramy panelu

Tu zaczyna się miejsce, gdzie wielu montażystów popełnia błąd. Rama aluminiowa panelu ma grubość zwykle 30-50 mm i wymaga wiercenia wiertłem do metalu. Otwór musi być większy niż śruba mocująca, ale nie za duży inaczej punkt mocowania będzie się luzował przy zmianach temperatury. Uwaga: w zestawie USP-U30 nie ma śrub do ramy panelu ani kołków do ściany trzeba je dokupić osobno, dopasowane do konkretnego modelu modułu.

Krok 5: Regulacja kąta i przykręcenie

Po nasadzeniu panelu w uchwyt regulujemy kąt w zakresie 15-50° i dokręcamy śruby blokujące. Moment obrotowy jest krytyczny zbyt mocne dokręcenie śruby aluminiowej w gwint aluminiowy prowadzi do zerwania gwintu. Wystarczy dokręcić do wyczuwalnego oporu i dodać ćwierć obrotu kluczem.

Narzędzia i materiały dodatkowe checklista

• Wiertarka udarowa z wiertłami do betonu (10 mm) i metalu (6-8 mm)
• Kołki rozporowe 10 × 80 mm, min. 4 sztuki (do ściany)
• Śruby M6 × 20 mm z nakrętkami, 4 sztuki (do ramy panelu)
• Poziomica laserowa lub klasyczna 60 cm
• Klucz imbusowy 5 mm (do śrub regulacji kąta)
• Uszczelniacz dekarski silikonowy (opcjonalnie, dookoła kołków)

W składzie zestawu USP-U30 znajdują się wyłącznie elementy uchwytu murowanego. Akcesoria do mocowania do ściany oraz do ramy panelu fotowoltaicznego należy zakupić oddzielnie, dobierając je do typu muru i konkretnego modelu modułu.

Uchwyt aluminiowy do panelu 80W kompatybilność i dobór

Nie każdy panel zmieści się w tym uchwycie i nie każdy uchwyt utrzyma każdy panel. Granica 80 W to nie przypadek wynika z ograniczeń mechanicznych samej konstrukcji, a nie z widzimisię producenta. Warto zrozumieć, skąd się bierze, zanim dobierzemy moduł.

Tabela kompatybilności paneli

Waga panelu rozkłada się na dwa punkty mocowania, z których każdy przenosi połowę obciążenia statycznego. Przy panelu 80 W i wadze 8 kg na punkt przypada 4 kg to wartość, przy której nawet słabsza ściana z bloczków silka daje radę. Problem zaczyna się powyżej tej granicy, gdzie punkt mocowania musi przenieść ponad 5 kg, a wtedy dochodzi jeszcze moment siły od wiatru.

Porównanie metod montażu paneli ≤80 W

Każda z tych metod ma sens w innej sytuacji. Uchwyt murowy wygrywa tam, gdzie mamy już gotową ścianę o odpowiedniej ekspozycji i chcemy uniknąć dodatkowego fundamentowania. Montaż na balast jest jedynym wyjściem, gdy nie wolno przebijać poszycia dachu. Słupek sprawdza się w ogrodzie, gdzie ściany po prostu nie ma.

Kiedy NIE stosować uchwytu murowego

Ściana z betonu komórkowego o grubości poniżej 15 cm nie utrzyma panelu 80 W przy silnym wietrze materiał jest zbyt kruchy i kołki mogą się wyrwać. Podobnie ściany ocieplane styropianem lub wełną bez warstwy nośnej pod tynkiem kołek rozporowy w styropianie nie przenosi żadnych obciążeń. W takich sytuacjach trzeba przejść przez warstwę ocieplenia i zakotwić uchwyt w murze nośnym za pomocą specjalnych śrub przelotowych.

Najczęstsze błędy przy montażu paneli na ścianie

Najgorsze błędy montażowe nie ujawniają się od razu. Panel wisi, wygląda stabilnie, produkuje prąd. Problem pojawia się po pół roku, gdy pierwsza poważna wichura szarpie ramę albo gdy zamarznięta woda w mikroszczelinie rozsadza mocowanie. Oto miejsca, w których najczęściej coś idzie nie tak.

Błąd 1: Nawiercenie ramy zbyt blisko krawędzi

Aluminiowa rama panelu ma kanały wewnętrzne, w których biegną profile usztywniające. Wiercenie w odległości mniejszej niż 15 mm od krawędzi profilu aluminiowego oznacza ryzyko pęknięcia przy dokręcaniu śruby. Bezpieczna strefa to minimum 25 mm od krawędzi bocznej i 40 mm od rogu ramy.

Błąd 2: Brak uszczelnienia punktów mocowania

Woda deszczowa, która wnika między śrubę a aluminium, tworzy ogniwo galwaniczne. Po dwóch latach śruba stalowa w otworze aluminiowym koroduje tak mocno, że nie da się jej odkręcić trzeba ją przecinać. Uszczelniacz silikonowy lub podkładka EPDM pod główką śruby eliminują ten problem. To drobny gest, który ratuje całą instalację przed demontażem po dekadzie.

Błąd 3: Zbyt mały kąt nachylenia

Polskie szerokości geograficzne wymagają kąta 30-40° dla optymalnej produkcji rocznej. Montaż pod kątem 15° (minimalny w tym uchwycie) zmniejsza uzysk zimowy o 15-25%. Latem daje nieco więcej, ale bilans roczny jest gorszy. Wyjątkiem jest sytuacja, gdy ściana ma ekspozycję południową i panel montowany jest wyżej niż 4 m nad ziemią wtedy samooczyszczanie panelu pod mniejszym kątem bywa korzystniejsze.

Błąd 4: Brak zapasu nośności

Tablica nośności uchwytu podaje wartość statycznego obciążenia. W praktyce dochodzi obciążenie wiatrem, które potrafi być trzykrotnie wyższe od ciężaru panelu. Na otwartej przestrzeni, bez osłony budynków, panel 80 W o wadze 8 kg może być obciążony siłą 24 kg przy wietrze 100 km/h. Warto wybierać kołki z zapasem kołek o nośności 30 kg w ścianie betonowej, przy dwóch punktach mocowania, daje łącznie 60 kg nośności, czyli dwuipółkrotny zapas.

Błąd 5: Ignorowanie normy PN-EN 1991-1-4

Eurokod 1, część 1-4, opisuje obciążenia wiatrem konstrukcji. Dla ściany w strefie wiatrowej I Polski (większość nizinnych terenów) ciśnienie prędkości wynosi 0,25-0,39 kPa, ale dla strefy III (wybrzeże, góry) rośnie do 0,52 kPa. W strefie III ten sam uchwyt aluminiowy wymaga kołków o klasie nośności wyższej o jeden stopień.

Checklista przedoddaniowa

• Otwory w ścianie wywiercone prostopadle, bez ubytków w tynku
• Kołki osadzone na pełną głębokość, dokręcone momentem znamionowym
• Śruby w ramie panelu z podkładką EPDM lub uszczelniaczem
• Kąt nachylenia ustawiony zgodnie z ekspozycją ściany
• Brak luzów w przegubach regulacyjnych
• Przewody panelu wyprowadzone bez naprężeń, z pętlą kompensacyjną

Zastosowania w realnych scenariuszach

Specyfikacja techniczna mówi jedno, ale prawdziwe pytanie brzmi: gdzie ten zestaw naprawdę się sprawdza? Cztery scenariusze, które pokazują pełen zakres zastosowań uchwytu murowego do małych paneli PV.

Altana ogrodowa z oświetleniem LED

Panel 50 W na południowej ścianie altany, regulator ładowania 10 A i akumulator żelowy 50 Ah wystarczają do zasilania paska LED w altanie przez całą noc, od wiosny do jesieni. Montaż uchwytu na ścianie altany z drewna sosnowego wymaga podkładek dociskowych o dużej średnicy, bo drewno pracuje sezonowo i może poluzować mocowanie.

Monitoring wiaty samochodowej

Kamera IP PoE zasilana przez adapter PoE z akumulatora buforowanego panelem 30 W. Ściana wiaty blaszanej nie nadaje się do kołkowania tu trzeba zastosować śrubę przelotową z nakrętką od wewnątrz. Uchwyt aluminiowy USP-U30 przenosi obciążenie przez śrubę, więc rama blaszana nie odkształca się pod naporem wiatru.

Stacja bazowa IoT na budynku gospodarczym

Czujniki temperatury, wilgotności i jakości powietrza w obiektach rolniczych potrzebują zasilania 5-10 W ciągłego. Panel 20 W z uchwytem murowym na ścianie stodoły, akumulator litowo-żelazowo-fosforanowy 12 V 20 Ah i kontroler MPPT 10 A instalacja, która pracuje bezobsługowo przez 8-10 lat.

Kamper z panelem elastycznym lub sztywnym na ścianie garażu

W sezonie zimowym kamper stoi w garażu, ale akumulator pokładowy wymaga podładowania. Panel 80 W na ścianie garażu z uchwytem USP-U30 pod kątem 35°, podłączony kablem 2 × 2,5 mm² do gniazda w garażu, wystarcza do utrzymania akumulatora w pełni naładowanego przez całą zimę.

Dane zakupowe i dostępność

Zestaw montażowy USP-U30 dostępny jest w cenie 93,29 PLN netto / 114,75 PLN brutto. Stan magazynowy obejmuje 3 sztuki w punkcie Poznań Graniczna oraz 4 sztuki w punkcie Kopanina. Opakowanie foliowe chroni elementy aluminiowe przed zarysowaniami podczas transportu.

Gwarancja producenta wynosi 2 lata i obejmuje wady materiałowe oraz wytrzymałość konstrukcji w normalnych warunkach eksploatacji. Numer katalogowy USP-U30 ułatwia identyfikację produktu przy ponownych zamówieniach lub rozbudowie instalacji o kolejne panele.

Wymiary opakowania 422 × 235 × 60 mm pozwalają na wygodne przechowywanie zestawu do momentu montażu. Waga brutto 0,952 kg to niemal dokładnie tyle, ile waży sam uchwyt (0,94 kg) opakowanie foliowe dodaje minimalną masę.

Przy planowaniu większej instalacji warto zamawiać zestawy z zapasem. Pozwala to na wymianę uszkodzonego elementu w trakcie montażu bez przerywania pracy i czekania na dostawę. W praktyce montażowej najczęściej potrzebny jest jeden zapasowy komplet na każde 10 montowanych paneli.

Dobór akcesoriów towarzyszących

Sam uchwyt to dopiero początek instalacji. Żeby panel zaczął produkować energię, potrzebny jest jeszcze regulator ładowania, akumulator, okablowanie i często inwerter lub adapter PoE. Oto podstawowe elementy, które warto rozważyć przy kompletowaniu zestawu.

Regulator ładowania

Dla panelu do 80 W w zupełności wystarczy regulator PWM 10 A. Jeśli zależy nam na wyższej sprawności (różnica 10-15% rocznie), regulator MPPT 10 A jest lepszym wyborem, ale droższym. W instalacjach IoT i monitoringu, gdzie liczy się każdy watogodzina, MPPT zwraca się w ciągu 2-3 lat.

Akumulator buforowy

Dla panelu 80 W i dziennego uzysku około 300 Wh (lato, Polska, ekspozycja południowa) akumulator 12 V 50 Ah daje zapas 600 Wh wystarczający na dwie noce autonomii przy umiarkowanym poborze. Akumulatory litowo-żelazowo-fosforanowe (LiFePO4) wytrzymują 3000-5000 cykli, kwasowo-ołowiowe żelowe (GEL) 500-800 cykli, AGM 300-500 cykli. Różnica w cenie zwraca się przy eksploatacji dłuższej niż 4 lata.

Okablowanie i złączki

Przekrój kabla zależy od odległości panelu od regulatora. Do 5 m wystarczy 2 × 2,5 mm², do 10 m trzeba użyć 2 × 4 mm², powyżej 10 m lepiej zwiększyć napięcie systemu lub zastosować kabel 6 mm². Złączki MC4 to standard, ale dla małych paneli 12 V można też używać prostych szybkozłączek z biegunami oznaczonymi kolorem czerwonym i czarnym.

Planując instalację, warto od razu przewidzieć prowadzenie kabla w korytkach lub peszelach odpornych na UV. Kabel PV wystawiony na słońce bez osłony traci elastyczność izolacji po 3-4 latach i pęka przy pierwszym mocniejszym zgięciu.

Przy doborze komponentów warto też uwzględnić kompatybilność napięciową. Panele 12 V nominalnie dają napięcie w punkcie mocy maksymalnej około 18 V to wystarczająco dużo, by naładować akumulator 12 V nawet przy zachmurzeniu. Panele 24 V nominalnie (Vmp około 36 V) wymagają regulatora obsługującego wyższe napięcie wejściowe lub pracy w konfiguracji z akumulatorem 24 V.

Przy wyborze akcesoriów do instalacji ściennej kieruję się zasadą minimalnego napięcia maksymalnego prądu. Regulatory MPPT 20 A kosztują niewiele więcej niż 10 A, a dają zapas na przyszłą rozbudowę o drugi panel. Ten sam uchwyt aluminiowy USP-U30 może w przyszłości utrzymać drugi moduł 80 W obok pierwszego wystarczy zamontować dwa uchwyty w odstępie 50-80 cm w poziomie.

Kiedy warto zrezygnować z uchwytu murowego

Na dachu skośnym z pokryciem ceramicznym uchwyt murowy nie ma sensu tam królują haki dachowe z systemem szyn. Na dachu płaskim z papą lepszy będzie system balastowy. Na gruncie bez ściany w pobliżu słupek z fundamentem. Ściana z uchwytem murowym wygrywa w jednym scenariuszu: gdy mamy już ścianę o dobrej ekspozycji i chcemy uniknąć ingerencji w dach lub posadzkę.

Uchwyt murowy USP-U30 to konkretne narzędzie do konkretnego zadania montażu paneli fotowoltaicznych o mocy do 80 W na ścianie pionowej, z regulacją kąta 15-50° i aluminiową konstrukcją odporną na korozję. Przy wadze 0,94 kg utrzymuje moduł do 8 kg, co obejmuje większość paneli 12 V i 24 V stosowanych w instalacjach off-grid.

Kluczem do trwałego montażu jest właściwy dobór kołków do muru, śrub do ramy panelu oraz uszczelnienie punktów mocowania przed wodą i korozją galwaniczną. Zgodność z normą PN-EN 1991-1-4 w zakresie obciążeń wiatrem zapewnia bezpieczeństwo w typowych lokalizacjach w Polsce. Po uwzględnieniu tych wymagań instalacja przetrwa dekadę bez interwencji.

Przy cenie 114,75 PLN brutto i dostępności od ręki w dwóch punktach magazynowych, to jedno z najprostszych rozwiązań dla każdego, kto potrzebuje stabilnego mocowania małego panelu PV na ścianie. Sprawdź dostępność w wybranym punkcie przed złożeniem zamówienia.

Źródła danych i norm: PN-EN 1991-1-4 (Eurokod 1 oddziaływania na konstrukcje, część 1-4: oddziaływania wiatru), PN-EN 1991-1-3 (obciążenia śniegiem), PN-EN 1990 (podstawy projektowania konstrukcji), karta katalogowa producenta uchwytu USP-U30, dane magazynowe z bieżącej daty aktualizacji.
