Zestaw montażowy do paneli fotowoltaicznych na gruncie

Jak wybrać zestaw montażowy do paneli fotowoltaicznych na gruncie

Dobór zestawu montażowego do paneli fotowoltaicznych na gruncie zaczyna się od trzech liczb: planowanej mocy instalacji, kąta nachylenia terenu oraz klasy gruntu, na którym stanie konstrukcja. Te parametry determinują zarówno przekroje profili stalowych, jak i typ fundamentu (betonowy blok, kotwa śrubowa, mikropal). Zanim kupisz pierwszą belkę, sprawdź, czy działka nie leży w strefie szkód górniczych lub na terenach zalewowych, bo tam zwykły stelaż po prostu nie spełni normy PN-EN 1991-1-3 dotyczącej obciążeń śniegiem.

• Jak wybrać zestaw montażowy do paneli fotowoltaicznych na gruncie
• Konstrukcja nośna i rodzaje stelaży do paneli na gruncie
• Montaż paneli fotowoltaicznych na gruncie krok po kroku
• Ile kosztuje i kiedy zwraca się zestaw montażowy na gruncie

W praktyce liczy się wiatr. Konstrukcja naziemna pracuje jak żagiel o powierzchni kilkunastu metrów kwadratowych i przy wietrze 100 km/h siła dociskająca rośnie do około 600 N/m². Dlatego normy Eurocode 1 (EN 1991-1-4) wymagają, aby profile nośne miały przekrój minimum 40×40 mm przy rozstawie 1,5 m między podporami. Warto to sprawdzić w karcie technicznej wybranego stelaża.

Kolejna decyzja to materiał. Stal ocynkowana ogniowo (powłoka 80-120 µm) wytrzymuje 25-30 lat w gruncie o pH 6-8, aluminium anodowane jest lżejsze o 60%, ale droższe o około 35%. Przy glebach kwaśnych (pH poniżej 5) aluminium koroduje szybciej niż stal, więc wybór zależy od lokalnej geologii, nie tylko od ceny.

Zwróć uwagę na modułowość. Dobry zestaw montażowy do paneli fotowoltaicznych na gruncie zawiera regulowane uchwyty kątowe (15-45°), umożliwiające zmianę nachylenia bez wiercenia nowych otworów. To istotne, bo optymalny kąt dla Polski to 30-35°, ale przy montażu wiosennym lub jesiennym warto go korygować o 5°, by zwiększyć uzysk w miesiącach o niskim zenicie słońca.

Nie zapomnij o uziemieniu. Każdy stelaż metalowy wymaga połączenia z bednarką lub prętem ze stali ocynkowanej o średnicy minimum 10 mm, zgodnie z normą PN-HD 60364-7-712. Brak uziemienia to nie tylko ryzyko pożaru, ale też utrata gwarancji na panele w przypadku przepięcia indukowanego.

Na co zwrócić uwagę przy zakupie

• Klasa stali konstrukcyjnej (minimum S235JR) potwierdzona atestem
• Grubość powłoki cynkowej (minimum 80 µm dla gruntu, 120 µm dla terenów nadmorskich)
• Kompatybilność uchwytów z ramą modułu (grubość 30, 35 lub 40 mm)
• Certyfikat TÜV lub IEC 61215 dla całego systemu mocowania
• Dokumentacja obciążeń wiatrem i śniegiem dla strefy klimatycznej II lub III

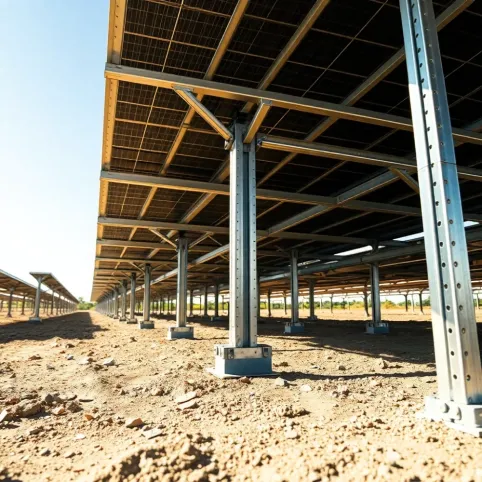

Konstrukcja nośna i rodzaje stelaży do paneli na gruncie

Trzy podstawowe typy konstrukcji naziemnych to stelaż wbijany (palowy), balastowy (bezinwazyjny) oraz kotwiony śrubowo. Różnią się nie tylko ceną, ale przede wszystkim wymaganiami wobec podłoża i czasem montażu. Wybór wpływa też na późniejszą możliwość demontażu, co ma znaczenie przy dzierżawie gruntu lub planowanej rozbudowie farmy.

Stelaż wbijany sprawdza się na gruntach spoistych (glina, ił) o nośności powyżej 120 kPa. Pale o długości 1,2-1,8 m wbija się młotem hydraulicznym lub wiertnicą, a następnie mocuje się do nich słupki nośne. Taka konstrukcja utrzymuje obciążenie wiatrem do 0,6 kN/m² i jest najszybsza w montażu, bo nie wymaga wykopów ani betonu.

Wariant balastowy stosuje się na dachach płaskich lub tam, gdzie nie wolno wiercić w gruncie. Bloki betonowe o masie 25-40 kg sztuka dociskają ramę do podłoża, a kąt nachylenia zapewnia opór aerodynamiczny. Przy panelach o łącznej powierzchni 20 m² potrzeba około 800-1000 kg betonu, co na gruncie miękkim może prowadzić do osiadania.

Fundament śrubowy (helix) to rozwiązanie pośrednie. Śruby o średnicy 100-150 mm wkręca się ręcznie lub maszynowo na głębokość 1,5-2,5 m, a następnie mocuje adaptery słupków. Nośność 150-200 kN na punkt pozwala montować instalacje do 50 kWp bez ryzyka wywrócenia, a montaż zajmuje 2-3 godziny na podporę.

Porównanie trzech rozwiązań

Kiedy unikać danego rozwiązania

Wbijania nie stosuj na terenach z infrastrukturą podziemną (rurociągi, kable) lub w strefie ochrony konserwatorskiej. Balastu unikaj przy spadku terenu powyżej 5°, bo bloki mogą się zsunąć. Śrub nie wkręcaj w grunty organiczne (torf, mursz) o nośności poniżej 60 kPa, bo helisa nie uzyska wymaganego oporu.

Montaż paneli fotowoltaicznych na gruncie krok po kroku

Przed wbicem pierwszego pala wyznacz strefę montażu. Potrzebujesz 7-10 m² wolnej powierzchni na każdy kilowat mocy, zachowaj minimum 80 cm odstępu od ogrodzenia i 3 m od budynku ze względu na zacienienie i dostęp serwisowy. Orientacja południowa z odchyleniem do 20° na wschód lub zachód obniża uzysk jedynie o 3-5% rocznie.

Krok pierwszy to wytyczenie osi. Rozciągnij sznurek między palikami i oznacz punkty wbicia co 1,5-1,8 m. W polskich warunkach optymalny kąt nachylenia to 30-35°, ale przy montażu wiosennym (kwiecień-maj) ustawienie pod 25° zwiększa produkcję poranną i wieczorną, gdy sieć pracuje na niższym obciążeniu.

Krok drugi obejmuje montaż pali i słupków. Pale o długości 1,5 m wbijaj pionowo z dokładnością ±2°, bo większe odchylenie przenosi się na górę konstrukcji i utrudnia połączenie belki poprzecznej. Po zamocowaniu słupka sprawdź poziomnicą laserową, czy górna krawędź leży w jednej płaszczyźnie, tolerancja to 5 mm na 3 m.

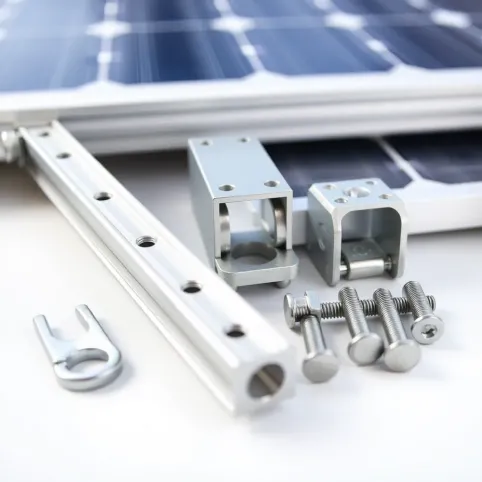

Krok trzeci to instalacja belek nośnych i szyn montażowych. Profile 40×40 mm lub 50×50 mm łączy się śrubami M10 klasy 8.8 z podkładką sprężystą, a szyny aluminiowe mocuje klamrami środkowymi i końcowymi. Klemy dociskowe mają moment dokręcenia 18-22 Nm, przekroczenie grozi pęknięciem ramy modułu przy pierwszym silnym wietrze.

Krok czwarty to uziemienie i okablowanie. Bednarkę ze stali ocynkowanej łączy się z każdym słupkiem zaciskiem szczękowym, a całość prowadzi do szyny wyrównawczej i dalej do rozdzielnicy. Przewody solarne (podwójnie izolowane, odporne na UV) mocuj spinekami UV-odpornymi co 40 cm, nigdy bezpośrednio do krawędzi panelu.

Krok piąty to podłączenie do inwertera i test. Sprawdź polaryzację wtyczek MC4 (plus do plusa), zmierz napięcie obwodu otwartego (Voc) na każdym stringu, dopiero potem włącz inwerter. Przy pierwszym uruchomieniu system powinien wygenerować minimum 70% mocy znamionowej w ciągu 30 sekund od wykrycia napięcia.

Ile kosztuje i kiedy zwraca się zestaw montażowy na gruncie

Cena samego stelaża stanowi 15-25% wartości całej instalacji naziemnej. Dla zestawu 5 kWp z panelami monokrystalicznymi 500 W i inwerterem stringowym należy liczyć się z wydatkiem 18 000-24 000 zł brutto, z czego sam zestaw montażowy do paneli fotowoltaicznych na gruncie to 3 200-4 800 zł. Różnica wynika z wybranej technologii fundamentów i materiału profili.

Koszt rozkłada się mniej więcej tak: profile i łączniki 45%, fundamenty 30%, okablowanie i zabezpieczenia 15%, usługa montażu 10%. Przy samodzielnym montażu oszczędzasz około 2 500-3 500 zł, ale tracisz gwarancję na robociznę i ryzykujesz błędy skutkujące utratą nawet 30% uzysku rocznego.

Czas zwrotu wylicz, dzieląc nakład inwestycyjny przez roczną oszczędność. Przy obecnych cenach energii (1,10 zł/kWh brutto dla gospodarstw domowych) instalacja 5 kWp produkuje 4 500-5 200 kWh rocznie, co daje oszczędność rzędu 5 000-5 700 zł. Prosty payback wynosi więc 3,5-4,5 roku, a przy uwzględnieniu inflacji cen prądu (średnio 8% rocznie w ostatniej dekadzie) okres ten skraca się do około 3 lat.

Program Mój Prąd obejmuje mikroinstalacje do 50 kWp zgłoszone do zakładu energetycznego, ale dotyczy wyłącznie paneli zamontowanych na budynkach mieszkalnych. Instalacje naziemne na terenach rekreacyjnych, rolnych lub działkowych kwalifikują się tylko wtedy, gdy panele stanowią zadaszenie obiektu budowlanego (np. wiaty).

Zwrot inwestycji wydłuża się o 6-12 miesięcy, gdy zamiast optymalnego kąta 30° ustawisz panele pod 20° ze względu na nierówności terenu. Spadek produkcji wynosi wtedy 8-12% w sezonie letnim, ale zyskujesz lepszą wentylację modułów i mniejsze straty termiczne.

Czynniki skracające okres zwrotu

• Wybór stelaża z możliwością sezonowej zmiany kąta (zysk 4-7% rocznie)
• Montaż z minimalnym zacienieniem (unikanie drzew, kominów, słupów)
• Zastosowanie mikroinwerterów przy częściowym zacienieniu (zysk 10-25%)
• Sprzedaż nadwyżek po autokonsumpcji przy taryfie dynamicznej

Najczęstsze błędy inwestorów

Montaż w cieniu rzucanym przez drzewo lub budynek obniża produkcję nawet o 40% w godzinach porannych. Zbyt mały kąt nachylenia (poniżej 20°) powoduje, że panele brudzą się szybciej i nie odprowadzają samoczynnie śniegu. Brak uziemienia skutkuje uszkodzeniami od przepięć przy burzy. Przeciążenie obwodu (zbyt wiele paneli w jednym stringu) wyłącza inwerter przy niskich temperaturach.

Nieprawidłowy montaż zestawu naziemnego może skutkować odpowiedzialnością cywilną za szkody wyrządzone osobom trzecim (np. przewrócenie konstrukcji). Polisa OC inwestora lub ubezpieczenie nieruchomości z rozszerzeniem o instalacje OZE chroni przed roszczeniami sąsiadów i kosztami demontażu.

Dla kogo to rozwiązanie

Zestaw montażowy do paneli fotowoltaicznych na gruncie sprawdza się u właścicieli domów z dachem zacienionym lub pokrytym eternitem, a także na działkach rekreacyjnych i terenach rolnych z odpowiednimi warunkami zabudowy. Nie nadaje się natomiast na terenach pod ochroną konserwatorską, w pasie nadbrzeżnym (50 m od linii wody) ani na gruntach o spadku powyżej 15°, chyba że wykonano projekt geotechniczny z obliczeniami stateczności skarpy.

Źródła i podstawy prawne

• Ustawa z dnia 20 lutego 2015 r. o odnawialnych źródłach energii (Dz.U. 2015 poz. 478 z późn. zm.)
• PN-EN 1991-1-3:2005 Eurocode 1: Oddziaływania na konstrukcje. Obciążenia śniegiem
• PN-EN 1991-1-4:2008 Eurocode 1: Oddziaływania na konstrukcje. Obciążenia wiatrem
• PN-HD 60364-7-712:2016 Instalacje elektryczne niskiego napięcia. Instalacje fotowoltaiczne
• IEC 61215:2021 Moduły fotowoltaiczne z krzemu krystalicznego do zastosowań naziemnych
• Dane GUS i ARE dotyczące nasłonecznienia w Polsce (strona are.waw.pl)
• Regulamin programu Mój Prąd (nfosigw.gov.pl)
