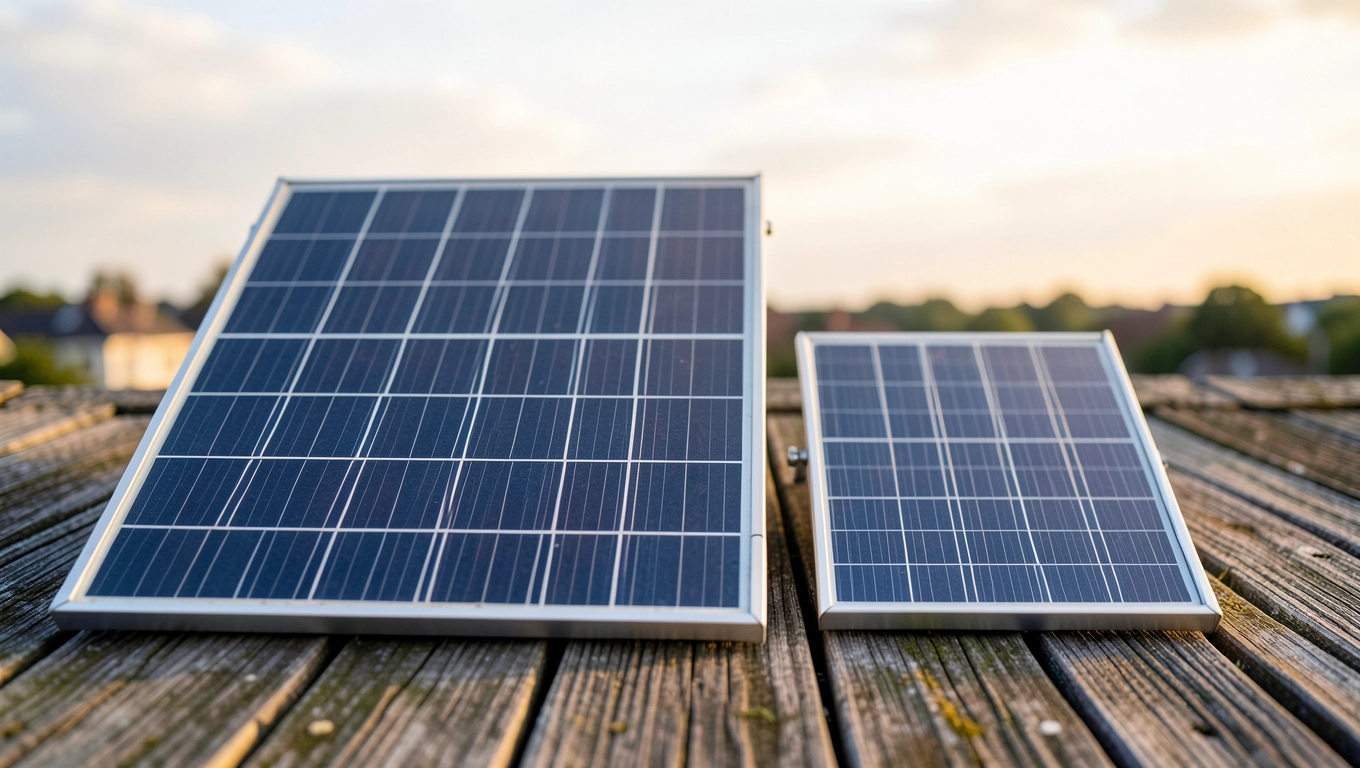

Łączenie paneli fotowoltaicznych o różnych mocach — co działa, a co spali instalację?

Łączenie paneli fotowoltaicznych o różnych mocach to jedno z tych pytań, które spędza sen z powiek zarówno inwestorom indywidualnym, jak i osobom nadzorującym większe instalacje. Odpowiedź brzmi: tak, można to zrobić, ale każdy wat napięcia i każdy amper prądu w takim układzie ma swoją cenę. Nieprawidłowe połączenie modułów potrafi zjeść nawet 30% planowanych uzysków rocznych, a w skrajnych przypadkach doprowadzić do przegrzania i pożaru. Właśnie dlatego poniższy tekst rozbiera temat głębiej niż standardowe poradniki: z konkretnymi liczbami, odwołaniami do norm PN-EN 62446 oraz praktycznymi schematami, które pozwalają podjąć decyzję bez zgadywania.

• Szeregowe łączenie paneli PV o różnej mocy
• Równoległe i mieszane łączenie modułów fotowoltaicznych
• Dobór inwertera i zabezpieczeń przy panelach o różnych mocach
• Najczęstsze błędy przy łączeniu paneli o zróżnicowanej mocy
• Decyzja w trzech pytaniach

Szeregowe łączenie paneli PV o różnej mocy

W połączeniu szeregowym napięcia poszczególnych modułów sumują się, natomiast prąd pozostaje taki sam jak prąd najsłabszego ogniwa w łańcuchu. Fizycznie oznacza to, że dziesięć paneli o napięciu jałowym 40 V daje łącznie 400 V Voc, ale cały string „widzi" tylko ten sam natężenie, co pojedynczy moduł. Ten mechanizm działa jak wąż ogrodowy złożony z odcinków o różnej średnicy: przepływ zawsze ogranicza najwęższy fragment.

Szereg sprawdza się wszędzie tam, gdzie dach jest jednolity, a zacienienia minimalne. Jednolite nachylenie, identyczna ekspozycja południowa i brak komina po drodze to warunki idealne dla falownika stringowego z jednym wejściem MPPT. W takim układzie inwerter śledzi jeden punkt mocy maksymalnej dla całego łańcucha i nie traci energii na niepotrzebne przeszukiwania.

Problem zaczyna się, gdy w jednym stringu lądują moduły o zróżnicowanej mocy. Panel 450 W połączony szeregowo ze słabszym 380 W obniża wydajność tego mocniejszego do poziomu słabszego, a w czasie częściowego zacienienia różnica potrafi sięgać kilkunastu procent. W skrajnych warunkach wbudowany bypass diode w słabszym module „wyłącza" go z obwodu, co ratuje go przed przegrzaniem, ale jednocześnie obcina moc całego łańcucha o wartość odpowiadającą wyłączonemu segmentowi.

Z tabeli wynika jasno: teoretyczna suma mocy paneli mieszanego stringu to 4150 W, lecz realna produkcja w warunkach rzeczywistych spada do około 3800-3900 W. Różnica wynika z ograniczenia prądu przez słabsze ogniwo i wynosi mniej więcej 7-9% w stosunku do jednolitego stringu z mocniejszymi modułami.

Kluczowa zasada przy łączeniu szeregowym: liczba ogniw w modułach musi być identyczna (np. 144 half-cell w każdym), a różnica mocy nie powinna przekraczać 15%. Przekroczenie tej granicy oznacza nie tylko straty w uzyskach, ale też ryzyko, że falownik nie wystartuje rano lub wyłączy się wieczorem z powodu zbyt niskiego napięcia w słabszym module.

Kiedy szereg działa bez zastrzeżeń

Nowa instalacja na świeżo zaprojektowanym dachu, jeden kierunek świata, jeden typoszereg paneli od jednego producenta z tej samej partii produkcyjnej to scenariusz, w którym szeregowe łączenie paneli fotowoltaicznych nie wymaga żadnych kompromisów. W takim układzie każdy moduł ma identyczną charakterystykę prądowo-napięciową, więc żaden nie ogranicza pozostałych.

Równoległe i mieszane łączenie modułów fotowoltaicznych

Połączenie równoległe działa odwrotnie: prądy poszczególnych modułów sumują się, a napięcie pozostaje stałe na poziomie pojedynczego panelu. Dzięki temu zacienienie jednego modułu nie obcina prądu całego łańcucha, a jedynie obniża sumaryczny prąd o wartość pochodzącą z zacienionego ogniwa. Mechanizm ten przypomina łączenie akumulatorów w banku ogniw: każdy akumulator pracuje niezależnie, a sumuje się jedynie ich wydajność.

Równoległe łączenie paneli fotowoltaicznych stosuje się wszędzie tam, gdzie dach jest podzielony na kilka płaszczyzn o różnej orientacji albo gdzie cień pada tylko na część instalacji. Przykładem jest dach wielospadowy z połaćmi wschód-zachód lub sytuacja, gdy komin rzuca cień na trzy z dziesięciu modułów. W takich przypadkach równoległy układ pozwala zachować produkcję z niezacienionych segmentów.

Połączenie mieszane to najczęściej stosowany wariant w Polsce: kilka paneli połączonych szeregowo tworzy string o napięciu 200-400 V, a takie stringi łączone są równolegle przed inwerterem. Przy takim układzie kluczowe jest, żeby każdy string miał jednakową liczbę modułów oraz żeby moc pojedynczego stringa nie różniła się o więcej niż 5% od pozostałych. Nierówne stringi powodują przepływ prądu między nimi, który zamyka się w okablowaniu jako czyste straty cieplne.

Praktyczna zasada mówi: planujesz rozbudowę istniejącej instalacji o nowe moduły? Sprawdź, czy producent zachowuje identyczny typoszereg w aktualnej ofercie. Jeśli nie ma już takich samych paneli, nie łącz ich w jeden string. Zamiast tego uruchom drugie wejście MPPT w falowniku albo zainstaluj optymalizatory mocy na każdym module.

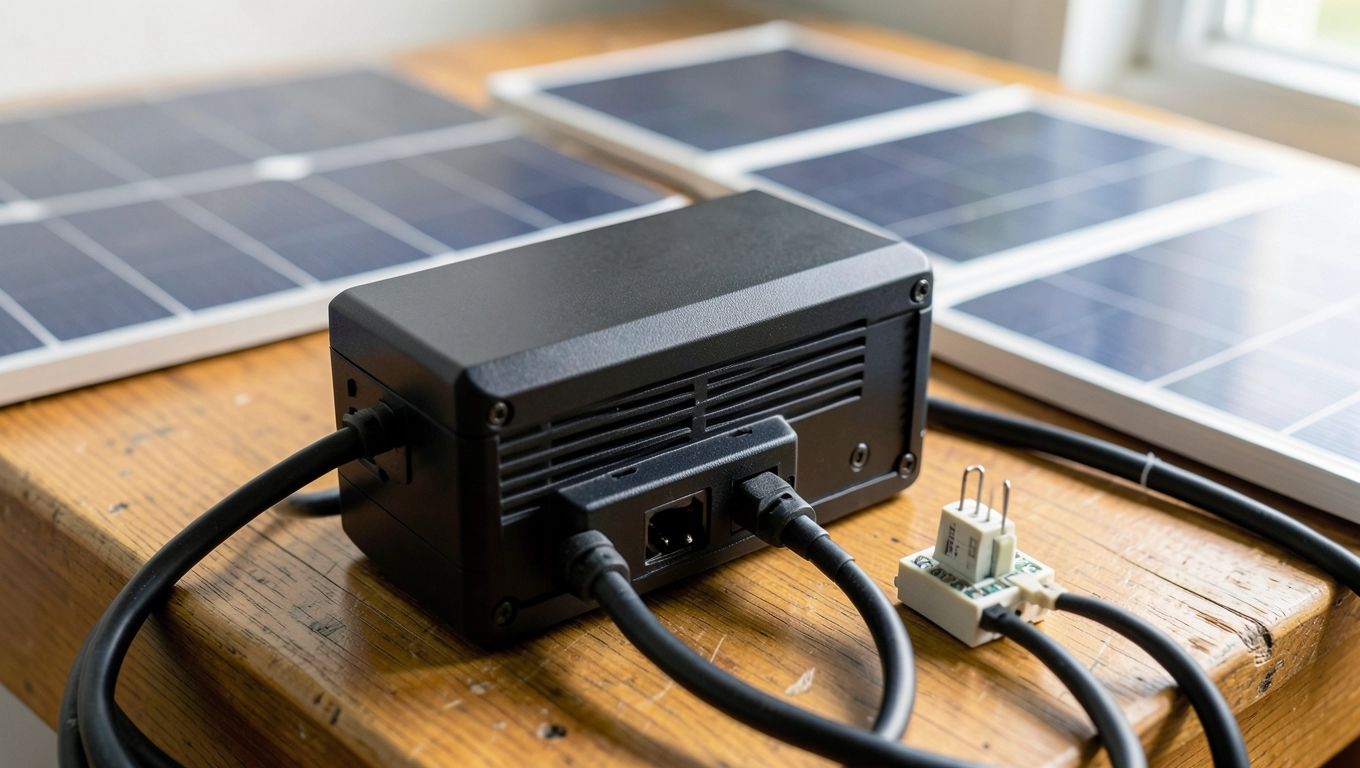

Dobór inwertera i zabezpieczeń przy panelach o różnych mocach

Falownik to serce instalacji i zarazem najdroższy element, który potrafi spalić się w kilka sekund przy nieprawidłowym napięciu wejściowym. Norma PN-EN 62446 wraz z wymogami producentów inwerterów jasno mówi: napięcie jałowe Voc całego łańcucha nie może przekraczać maksymalnego napięcia wejściowego inwertera. Dla popularnych urządzeń jednofazowych to 600 V, dla trójfazowych 1000 V. Przekroczenie tej wartości oznacza natychmiastowe uszkodzenie izolacji i utratę gwarancji.

Dobór zaczyna się od sprawdzenia trzech liczb w karcie katalogowej panelu: Voc (napięcie jałowe), Vmp (napięcie w punkcie mocy maksymalnej) oraz Isc (prąd zwarcia). Mnożąc Voc przez liczbę paneli w stringu, otrzymujemy napięcie maksymalne, które trafi do inwertera w najzimniejszy poranek, gdy napięcie modułów rośnie o około 0,3% na każdy stopień poniżej 25°C. Zimą w polskich warunkach panele potrafią pracować przy -15°C, co daje wzrost napięcia rzędu 12% względem warunków STC.

Liczba wejść MPPT determinuje, jak elastycznie można mieszać stringi. Inwerter z jednym MPPT traktuje całą instalację jak jeden blok i zmusza wszystkie stringi do pracy w identycznym punkcie mocy, co w mieszanej konfiguracji prowadzi do spadków uzysków. Urządzenie z dwoma lub trzema MPPT pozwala podłączyć string o innej orientacji, innej mocy lub innym kącie nachylenia do osobnego wejścia, a każdy tracker optymalizuje pracę niezależnie.

Zabezpieczenia nadprądowe w postaci bezpieczników topikowych lub automatycznych rozłączników są obowiązkowe przy połączeniu równoległym, gdzie sumaryczny prąd może przekroczyć dopuszczalny dla pojedynczego przewodu. Norma PN-HD 60364-7-712 wymaga, by przekrój przewodu dobrany był do 1,25-krotności prądu zwarcia Isc stringu. W praktyce oznacza to, że dla stringu o Isc równym 11 A potrzebny jest kabel o przekroju minimum 4 mm² i wytrzymałości na 14 A.

Lista kontrolna przed montażem

• Sprawdzenie kompatybilności napięciowej: Voc stringu < maksymalne napięcie wejściowe inwertera
• Sprawdzenie kompatybilności prądowej: Isc stringu < maksymalny prąd wejściowy MPPT
• Weryfikacja liczby MPPT pod kątem podziału stringów o różnych orientacjach
• Dobór zabezpieczeń nadprądowych do sumarycznego prądu równoległych stringów
• Uziemienie ram modułów i instalacja odgromowa zgodnie z PN-EN 62305

Najczęstsze błędy przy łączeniu paneli o zróżnicowanej mocy

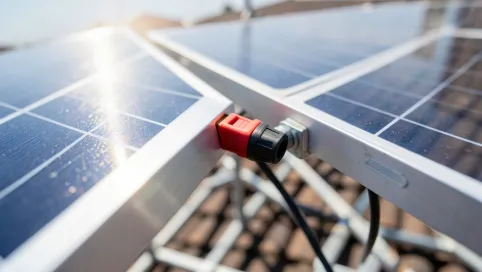

Najgroźniejszym błędem jest mostkowanie paneli o różnym natężeniu prądu zwarcia w jednym stringu szeregowym. Moduł o Isc równym 10 A połączony szeregowo z modułem o Isc 13 A powoduje przepływ prądu przekraczającego wartość znamionową słabszego modułu, co prowadzi do przegrzewania złączy i degradacji ogniw. W skrajnych przypadkach temperatura złącza MC4 rośnie powyżej 120°C i następuje stopienie izolacji.

Drugi powszechny błąd to łączenie paneli o różnej liczbie ogniw, na przykład modułów 60-cell z 72-cell. Różnica napięcia Vmp między nimi sięga kilku woltów, a algorytm MPPT szuka kompromisu, który nie odpowiada żadnemu z modułów. Skutkuje to stratami na poziomie 10-15% rocznej produkcji i szybszą degradacją słabszego ogniwa.

Trzeci błąd to brak wyrównania stringów w połączeniu mieszanym. String składający się z 8 paneli 380 W (3040 W) połączony równolegle ze stringiem z 8 paneli 450 W (3600 W) różni się mocą o 18%. Prąd płynący z mocniejszego stringu częściowo zamyka się w słabszym jako prąd wsteczny, co prowadzi do strat rzędu 6-8% w skali roku i nierównomiernego starzenia się modułów.

Czwarty problem dotyczy pomijania diod bypass przy modernizacji instalacji. Stare moduły bez diod bypass lub z uszkodzonymi diodami po podłączeniu do nowego stringu zachowują się jak rezystory zamiast źródeł prądu i potrafią wypijać energię z całego łańcucha. Sprawdzenie stanu diod bypass powinno być elementem odbioru każdej rozbudowy instalacji PV.

Piąty błąd wynika z oszczędności na okablowaniu: łączenie paneli o różnej mocy za pomocą przewodów o identycznym przekroju, ale niedostosowanym do sumarycznego prądu. Skutkuje to spadkami napięcia przekraczającymi 3%, które obniżają uzyski i wymuszają pracę inwertera w nieoptymalnym zakresie.

Decyzja w trzech pytaniach

Czy dach jest jednolity i niezacieniony? Jeśli tak, szeregowe łączenie paneli fotowoltaicznych tej samej mocy da najniższy koszt i najwyższą sprawność. Jeśli nie, przechodź do pytania drugiego.

Ile masz wejść MPPT w planowanym falowniku? Jedno wejście wymusza jeden wspólny punkt pracy dla wszystkich stringów i nie toleruje różnic orientacji. Dwa lub trzy MPPT pozwalają podłączyć panele wschodnie i zachodnie do osobnych trackerów, co ratuje uzyski bez konieczności stosowania optymalizatorów na każdym module.

Jaki masz budżet na elementy dodatkowe? Optymalizatory mocy i mikroinwertery kosztują od 250 do 600 zł za sztukę, ale potrafią odzyskać 8-12% utraconej produkcji w instalacjach z zacienieniem. Inwestycja zwraca się w 4-6 lat, jeśli cień dotyczy co najmniej 20% modułów.

Praktyczna rekomendacja dla typowego dachu w Polsce: nowa instalacja 6-10 paneli o identycznej mocy na połaci południowej → szereg z jednym MPPT. Rozbudowa istniejącej instalacji o nowe panele → osobny string podłączony do drugiego MPPT lub zastosowanie optymalizatorów Tigo na każdym nowym module. Instalacja wielopołaciowa wschód-zachód → dwa stringi połączone równolegle do dwóch MPPT.

Na koniec warto przypomnieć, że schemat łączenia paneli fotowoltaicznych powinien powstać przed zakupem jakiegokolwiek elementu. Zmiana topologii po montażu oznacza demontaż okablowania, wymianę złączek i ponowny odbiór instalacji z udziałem certyfikowanego instalatora. Koszt takiej poprawki potrafi sięgnąć 10-15% wartości całej instalacji, więc planowanie na etapie projektu zawsze się opłaca.

Źródła danych i norm: PN-EN 62446 (wymagania dla dokumentacji i odbioru instalacji PV), PN-HD 60364-7-712 (wymagania dla instalacji elektrycznych niskiego napięcia z panelami fotowoltaicznymi), PN-EN 62305 (ochrona odgromowa), katalogi producentów inwerterów (Huawei, Fronius, SMA), raport IEA PVPS Trends 2023, dane GUS dotyczące nasłonecznienia w Polsce. Szczegółowe wytyczne i wzory schematów dostępne na stronie Urzędu Dozoru Technicznego (udt.gov.pl) oraz Polskiego Towarzystwa Fotowoltaiki (pvpolska.pl).
