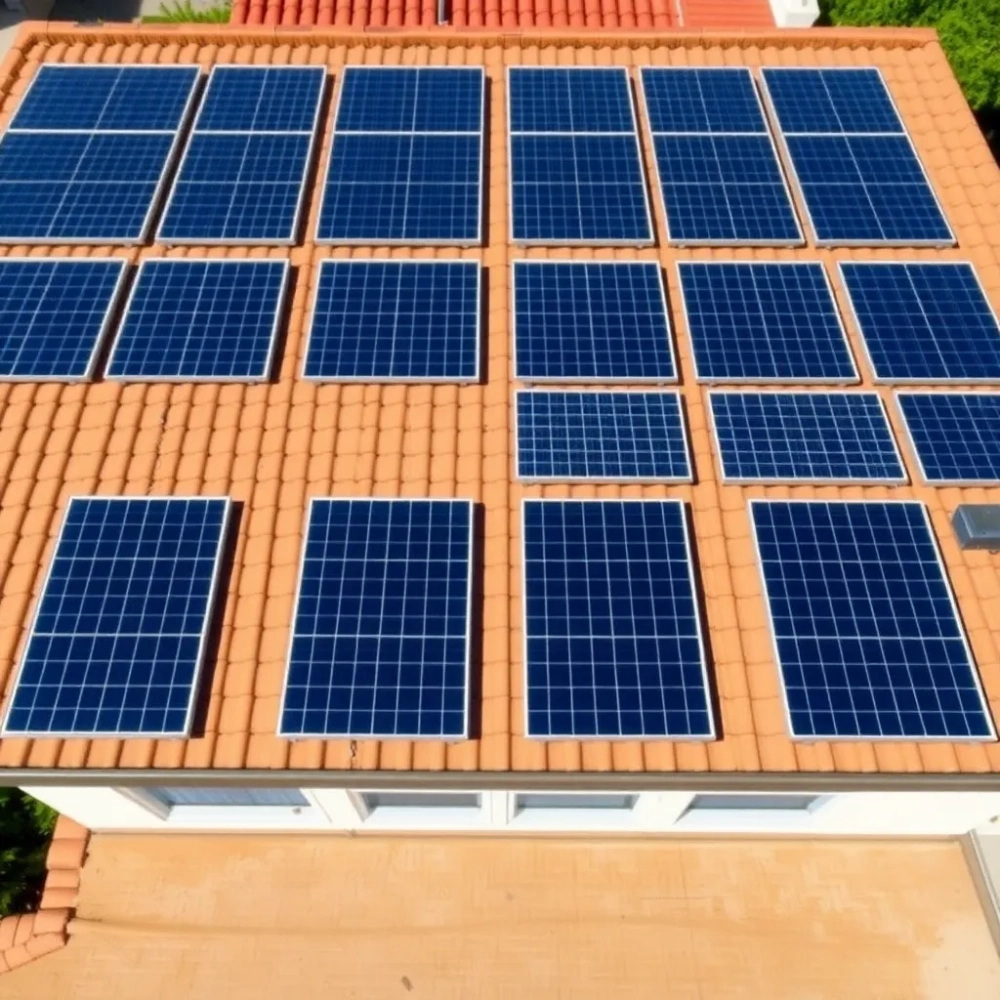

Jaki odstęp między panelami fotowoltaicznymi? Praktyczny poradnik
Trzy rzędy paneli ustawione zbyt ciasno potrafią zjeść nawet 30% rocznej produkcji prądu, a źle dobrany rozstaw przy montażu balastowym grozi przewróceniem instalacji przy pierwszym silnym wietrze. Odstęp między panelami fotowoltaicznymi na płaskim dachu to nie kwestia estetyki, lecz matematyki opartej na kącie padania promieni słonecznych, nośności konstrukcji i wymogach bezpieczeństwa opisanych w normie PN-EN 1991. Poniżej konkretne liczby, gotowy wzór obliczeniowy z przykładem oraz praktyczne wskazówki, które pozwalają uniknąć typowych błędów inwestorów.
- Odstęp między rzędami paneli na płaskim dachu
- Jak obliczyć odległość paneli, by uniknąć zacienienia
- Minimalny odstęp paneli od krawędzi dachu i inwertera
Odstęp między rzędami paneli na płaskim dachu
Cień rzucany przez moduł przesuwa się po południowej sekcji dachu przez cały dzień, a jego długość zmienia się wraz z wysokością słońca nad horyzontem. Zimą, gdy słońce świeci nisko, jeden rząd paneli nachylonych pod kątem 30° rzuca cień niemal trzykrotnie dłuższy niż latem. Konsekwencją zbyt małego odstępu jest nie tylko spadek uzysków, ale też ryzyko lokalnego przegrzewania ogniw i degradacji połączeń.
Fizyka tego zjawiska jest prosta. Gdy promień słoneczny pada pod niskim kątem na pochyłą płaszczyznę, jego rzut na powierzchnię dachu wydłuża się proporcjonalnie do cotangensa kąta padania. Dlatego w polskich warunkach geograficznych przyjmuje się referencyjny kąt 22 grudnia jako najbardziej niekorzystny dzień roku, kiedy słońce nad południową Polską wznosi się jedynie na około 12,5°.
Drugim czynnikiem jest obciążenie wiatrem, które na płaskim dachu oddziałuje zarówno jako siła ssąca, jak i dociskająca. Panel o masie 18-20 kg zamontowany na konstrukcji wsporczej zwiększa punktowe obciążenie dachu w granicach 80-120 kg/m². Zbyt ciasne ustawienie modułów tworzy jedną wielką żaglową powierzchnię, która przy podmuchu 100 km/h potrafi oderwać się od pokrycia.
Chłodzenie modułów od spodu zależy od swobodnej cyrkulacji powietrza. Gdy rzędy stoją blisko siebie, gorące powietrze gromadzi się między nimi, a temperatura ogniw rośnie nawet o 15-20°C powyżej wartości z dala od zabudowy. Sprawność krzemowych ogniw spada w tempie około 0,4-0,5% na każdy stopień Celsjusza, więc przegrzanie bezpośrednio przekłada się na niższe rachunki za energię.
| Metoda montażu | Kąt nachylenia | Wpływ na odstęp między rzędami | Przybliżony koszt konstrukcji |
|---|---|---|---|
| Konstrukcja wsporcza (południe) | 25-35° | Duże odstępy wg wzoru | 180-280 zł/m² |
| Balastowa (południe) | 20-25° | Średnie odstępy | 140-220 zł/m² |
| System wschód-zachód | do 15° | 10-20 cm między sekcjami | 200-320 zł/m² |
| Mata samoprzylepna | 5-10° | Minimalne, brak cienia rzędowego | 90-150 zł/m² |
Systemy samonośne ustawione w orientacji wschód-zachód wymagają znacznie mniejszych przerw, bo panele nachylone pod 10-15° rzucają krótszy cień i jednocześnie wykorzystują poranne oraz popołudniowe słońce. Takie rozwiązanie sprawdza się na dachach o ograniczonej powierzchni, lecz wymaga idealnie równego podłoża i bardzo dokładnego balastowania.
Jak obliczyć odległość paneli, by uniknąć zacienienia
Podstawowy wzór na odstęp między rzędami paneli bazuje na geometrii trójkąta prostokątnego utworzonego przez wysokość modułu, kąt jego nachylenia oraz kąt padania promieni w najkrótszy dzień roku. W uproszczeniu przyjmuje się postać: O = h × cos(α) + (sin(α) / tg(β)), gdzie h oznacza wysokość panela wraz z konstrukcją, α kąt nachylenia, a β referencyjny kąt padania słońca.
Dla Polski centralnej β wynosi około 12,52°, co odpowiada pozycji słońca nad horyzontem w południe 22 grudnia. Im bardziej na południe, tym β rośnie, więc odstępy mogą być nieco mniejsze. Na północy kraju, gdzie kąt ten spada do około 10°, wymagana przerwa między rzędami wydłuża się o kilkanaście centymetrów.
Przykład obliczeniowy krok po kroku
Panel o wymiarach 1722 × 1134 mm osadzony na konstrukcji wsporczej o wysokości 60 cm daje łączne h równe 0,6 m od poziomu dachu do górnej krawędzi modułu. Przy kącie nachylenia 25° wzór przyjmuje postać: cos(25°) ≈ 0,906, sin(25°) ≈ 0,423, tg(12,52°) ≈ 0,222. Po podstawieniu: 0,6 × 0,906 + (0,423 / 0,222) ≈ 0,544 + 1,905 = 2,45 m.
Wynik 2,45 m oznacza minimalny odstęp między kolejnymi rzędami, liczony od tylnej krawędzi górnego panela do przedniej krawędzi dolnego. W praktyce projektowej dolicza się jeszcze 10-15 cm zapasu na tolerancje montażowe i ewentualną korektę położenia. Ostateczna wartość waha się najczęściej od 2,5 do 2,7 m.
Dla konstrukcji balastowej pracującej przy 20° wzór daje około 2,0-2,2 m. Mata samoprzylepna położona na płasko (5-10°) praktycznie nie wymaga odstępu rzędowego, bo cień pada niemal pionowo i ogranicza się do szerokości jednego modułu. Tak niski kąt oznacza jednak wyraźnie niższą produkcję energii w miesiącach zimowych.
Kiedy stosować kąt 25-35°
Na dachach o dużej powierzchni, gdzie zależy na maksymalnej produkcji w szczycie lata. Wymaga solidnej konstrukcji wsporczej i większych odstępów rzędowych.
Kiedy stosować kąt 15-20°
Gdy liczy się kompromis między uzyskami a kompaktowym rozstawem. Sprawdza się w systemach balastowych i na dachach o ograniczonej nośności.
Minimalny odstęp paneli od krawędzi dachu i inwertera
Przepisy przeciwpożarowe oraz zalecenia producentów modułów wskazują, że panele powinny kończyć się co najmniej 20-30 cm od krawędzi dachu, a optymalnie około 0,5 m. Taki margines chroni przed poderwaniem przez wiatr, który przy krawędzi tworzy strefę turbulencji o prędkości wyższej o 20-30% niż nad centralną częścią połaci. Jednocześnie ułatwia dostęp serwisowy i montaż śniegołapów.
Ścieżka komunikacyjna dla służb ratowniczych wymaga pasa wolnego o szerokości minimum 0,4 m wokół każdej sekcji paneli, zgodnie z wytycznymi zawartymi w normie PN-EN 1991-1-3 dotyczącej obciążeń śniegiem. W praktyce oznacza to pozostawienie ciągów technologicznych co kilka rzędów, co jednocześnie obniża punktowe obciążenie dachu.
Odległość między inwerterem a stringiem paneli ma bezpośredni wpływ na straty energii i koszt instalacji. Przekroczenie 10 m trasy kablowej DC wymusza montaż dodatkowej skrzynki rozdzielczej, zabezpieczeń nadprądowych po stronie AC oraz stosowanie przewodów o większym przekroju, by zminimalizować spadki napięcia. Straty mocy przy 15 m przewodu o przekroju 4 mm² sięgają 1,5-2%.
Rozwiązanie problemu długiej trasy DC: inwerter zewnętrzny montowany na ścianie budynku tuż przy wyjściu kabli z dachu lub system mikroinwerterów umieszczanych bezpośrednio pod panelami. Drugie rozwiązanie eliminuje straty stringowe i pozwala na rozbudowę instalacji o kolejne moduły bez wymiany centralnego falownika.
Zacienienie od obiektów na dachu, takich jak kominy, anteny, wywietrzniki czy zadaszenia klimatyzacji, oblicza się identycznym wzorem co odstęp rzędowy. Komin o wysokości 1,2 m rzuca 22 grudnia cień o długości ponad 5 m, więc jego obecność potrafi wykluczyć cały fragment połaci z montażu. Przed rozpoczęciem prac warto wykonać symulację w programie PVsol lub Sunny Design, które wizualizują zacienienie na każdą godzinę roku.
| Element dachu | Typowa wysokość | Cień 22 grudnia (Polska centralna) | Wymagane cofnięcie paneli |
|---|---|---|---|
| Komin wentylacyjny | 0,8-1,5 m | 3,5-6,6 m | ≥ 7 m |
| Antena satelitarna | 0,4 m | 1,8 m | ≥ 2,5 m |
| Wywietrznik dachowy | 0,3 m | 1,3 m | ≥ 2 m |
| Agregat klimatyzacji | 0,6 m | 2,7 m | ≥ 3,5 m |
Ile kosztuje błąd w rozstawie: zmniejszenie odstępu z 2,5 m do 1,5 m przy instalacji 6 kWp obniża roczną produkcję o 800-1100 kWh, co w obecnych cenach energii oznacza stratę 600-850 zł rocznie. W perspektywie 25 lat to kwota rzędu 15-21 tys. zł, nie licząc ryzyka uszkodzenia konstrukcji dachu i utraty gwarancji producenta modułów.
Checklist przed montażem na płaskim dachu
- Sprawdzona nośność dachu z uwzględnieniem ciężaru paneli, balastu i obciążenia śniegiem (PN-EN 1991-1-3)
- Wyznaczony kąt referencyjny dla konkretnej lokalizacji (12,52° dla szerokości geograficznej Polski centralnej)
- Obliczona odległość między rzędami wg wzoru z zapasem montażowym 10-15 cm
- Wybrany typ konstrukcji wsporczej dopasowany do kąta nachylenia i nośności
- Zaplanowana trasa kablowa DC krótsza niż 10 m lub przewidziany inwerter zewnętrzny
- Zidentyfikowane wszystkie elementy zacieniające na połaci
- Wykonana symulacja zacienienia w programie PVsol, Sunny Design lub podobnym
- Sprawdzona strefa wiatrowa wg PN-EN 1991-1-4 dla danej lokalizacji
Balastowe systemy montażowe nie wiercą dachu, lecz wymagają precyzyjnego obliczenia masy bloków betonowych. Zbyt mały balast odlatuje przy pierwszej wichurze, zbyt duży przekracza nośność stropu. Instalator powinien przedstawić obliczenia wytrzymałościowe wraz z wartościami współczynnika tarcia dla konkretnej membrany dachowej.
Płaski dach daje ogromną swobodę aranżacji modułów, ale wymaga zdyscyplinowanego podejścia do geometrii. Każdy centymetr cofnięcia od krawędzi, każdy metr odstępu rzędowego i każdy metr trasy kablowej wpływa na końcowy wynik finansowy inwestycji. Decyzje podjęte na etapie projektu trudno potem skorygować bez demontażu całej instalacji.
Zlecenie obliczeń rozstawu doświadczonemu instalatorowi z uprawnieniami budowlanymi to nie zbędny koszt, lecz zabezpieczenie zwrotu z inwestycji na przestrzeni dekady. Profesjonalista uwzględni lokalną strefę wiatrową, kategorię terenu, kąt nachylenia połaci oraz specyfikę wybranej membrany bitumicznej lub PVC, których parametry tarcia decydują o dopuszczalnym balastie.
Źródła i normy
PN-EN 1991-1-3 (Eurocode 1): oddziaływanie na konstrukcje, obciążenia śniegiem, Polski Komitet Normalizacyjny, pknexpert.pl. PN-EN 1991-1-4 (Eurocode 1): oddziaływanie wiatru, współczynniki strefy i kategorii terenu, pkn.pl. Instrukcje montażowe producentów konstrukcji wsporczych i systemów balastowych zawierają wartości referencyjne kątów oraz minimalnych odstępów dla poszczególnych typoszeregów paneli. Program PVsol (pvsol.com) oraz Sunny Design (sma.de) pozwalają zweryfikować zacienienie i produkcję roczną przed montażem.
