Dioda w panelu fotowoltaicznym: jak działa i chroni Twój dach

Pojedyncze zacienione ogniwo potrafi wyciszyć moc całego stringu nawet o 30-50%, a w skrajnych przypadkach doprowadzić do trwałego uszkodzenia modułu lub pożaru instalacji. Dioda bocznikująca, nazywana też bypass lub zabezpieczającą, to niewielki element krzemowy wpuszczany w puszkę przyłączeniową panela, który automatycznie „wyłącza" zacieniony fragment z obwodu i przepuszcza prąd dalej. W dalszej części znajdziesz fizyczne wyjaśnienie tego mechanizmu, konkretne liczby strat przy różnej liczbie diod oraz praktyczny poradnik wyboru między klasyczną diodą a optymalizatorem mocy.

• Dlaczego zacienienie jednego ogniwa wyłącza cały moduł
• Ile diod bypass potrzebuje Twój panel fotowoltaiczny
• Dioda bypass czy optymalizator mocy co wybrać przy częściowym cieniu
• Objawy uszkodzonej diody bocznikującej i kiedy wezwać serwis

Dlaczego zacienienie jednego ogniwa wyłącza cały moduł

Wszystkie ogniwa w panelu połączone są szeregowo, więc płynie przez nie dokładnie ten sam prąd. Gdy jedno z nich trafia w cień, produkuje mniej elektronów, ale reszta modułu wciąż „popycha" tę samą liczbę ładunków. Zasilane ogniwo zaczyna pracować w polaryzacji odwrotnej i zamienia się z generatora w odbiornik energii.

Punkt zacienienia nagrzewa się wtedy nawet do 150°C, co w terminologii branżowej nosi nazwę hot spot. Tak wysoka temperatura potrafi wypalić folię EVA, odbarwić szkło hartowane, a w skrajnych sytuacjach zapalić ramkę aluminiową. Norma IEC 61215 nakłada na producentów obowiązek przeprowadzenia testu hot spot endurance, ale test obejmuje wyłącznie nowe diody.

Tu właśnie wkracza dioda bypass krzemowy element Schottky'ego (najczęściej z rodziny SBx590), spolaryzowany równolegle do grupy 20-24 ogniw. Gdy napięcie na zacienionej sekcji spada poniżej progu przewodzenia, dioda automatycznie przejmuje rolę ścieżki dla prądu. Działa jak zawór zwrotny w instalacji wodnej: kiedy ciśnienie za zaworem spada, otwiera się obejście i woda płynie dalej.

W praktyce oznacza to, że reszta modułu pracuje niemal bez strat, a uszkodzone ogniwo zostaje fizycznie odłączone na czas trwania cienia. Po ustąpieniu zacienienia dioda wraca do stanu zaporowego i ogniwo ponownie produkuje prąd. Cały proces trwa milisekundy i zachodzi bez ingerencji użytkownika.

Standardowy panel o mocy 450 W zawiera trzy diody, każda odpowiada za sekcję 20-24 ogniw. To kompromis inżynieryjny między ceną, niezawodnością a odpornością na częściowe zacienienie. Moduły premium instalują sześć diod, dzieląc panel na mniejsze sekcje po 10-12 ogniw, co zmniejsuje maksymalną stratę z ~33% do ~16%.

Liczba diod a realna strata mocy

Wybór liczby diod zależy od lokalizacji dachu. Na południowej połaci bez kominów i drzew wystarczą trzy. Przy lukarnach, antenach czy sąsiednich budynkach warto dopłacić do sześciu, bo różnica w produkcji rocznej sięga 5-8% w pierwszych latach eksploatacji.

Ile diod bypass potrzebuje Twój panel fotowoltaiczny

Decyzja o liczbie diod zaczyna się od analizy zacienienia w skali roku. Narzędzia takie jak SunSurvey, PVsol czy PV*SOL umożliwiają wgranie trójwymiarowego modelu dachu i otoczenia, a następnie symulują cień co 15 minut przez cały rok. Wynik podaje się w kilowatogodzinach utraconej produkcji, a nie w abstrakcyjnych procentach.

Dla dachu o zacienieniu rocznym poniżej 2% trzy diody w zupełności wystarczają. Przy 2-5% opłaca się moduł z sześcioma diodami albo optymalizatory mocy. Powyżej 5% samo oprogramowanie sugeruje przeprojektowanie stringów lub zmianę lokalizacji paneli, bo żadna dioda nie zastąpi fizycznego braku światła.

Dioda Schottky'ego w panelu kosztuje producenta około 0,40-0,80 zł, ale dla użytkownika oznacza to różnicę 20-50 zł na module w zależności od producenta. To inwestycja, która zwraca się w ciągu 3-5 lat eksploatacji w miejscach częściowo zacienionych, a w instalacjach bez cienia stanowi czyste ubezpieczenie.

Trzeba pamiętać, że dioda bypass nie jest urządzeniem aktywnym. Nie potrafi „szukać" maksymalnego punktu mocy (MPPT) ani przesyłać danych do inwertera. Jej jedynym zadaniem jest ochrona przed przegrzaniem i utrzymanie przepływu prądu. W systemach z optymalizatorami dioda nadal działa, ale pełni rolę zapasowego mechanizmu bezpieczeństwa.

Checklista przed montażem w zacienionej lokalizacji

• Czy komin, antena lub wywietrznik rzuca cień na panel przez więcej niż 30 minut dziennie?
• Czy w promieniu 10 metrów rosną drzewa, które za 5 lat mogą przekroczyć 4 metry wysokości?
• Czy sąsiad ma prawo zabudowy, który w przyszłości zasłoni dolną krawędź dachu?
• Czy moduł ma deklarowaną liczbę diod bypass w karcie technicznej (a nie w marketingu)?
• Czy producent przeszedł test hot spot endurance wg IEC 61215 z wynikiem pozytywnym?

Pytanie o deklarowaną liczbę diod w karcie technicznej bywa kluczowe. Niektórzy sprzedawcy chwalą się „wbudowanymi diodami premium", ale w dokumentacji widnieją trzy standardowe sekcje. Warto poprosić o schemat ideowy puszki przyłączeniowej przed zakupem całej partii modułów.

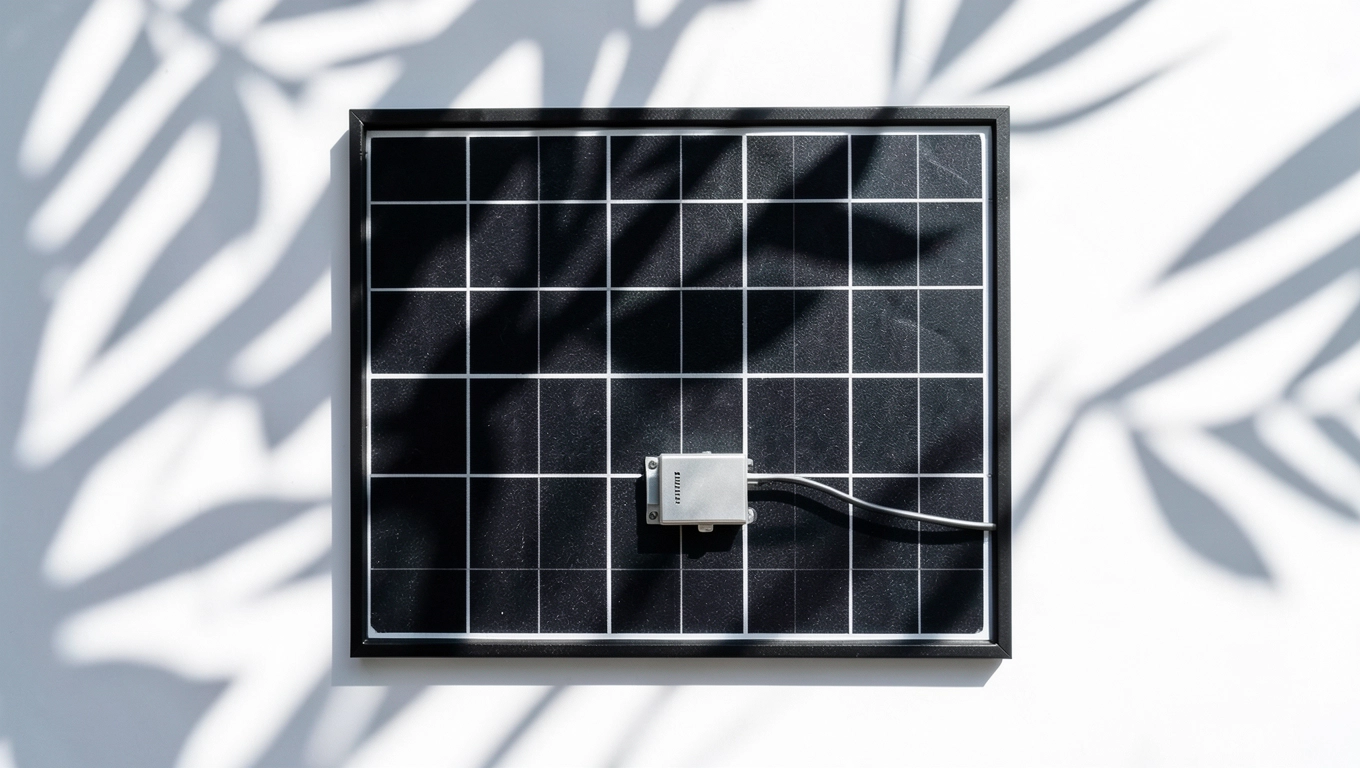

Dioda bypass czy optymalizator mocy co wybrać przy częściowym cieniu

Optymalizator mocy to niewielka skrzynka montowana pod każdym panelem, która wykonuje indywidualny punkt MPPT i przesyła dane do inwertera. Różnica w działaniu jest fundamentalna: dioda bypass po prostu „odcina" zacienione ogniwo, a optymalizator śledzi maksymalną moc każdego modułu niezależnie.

Przy stałym, powtarzalnym cieniu od komina optymalizator potrafi odzyskać 90-95% utraconej produkcji, podczas gdy dioda bypass zaledwie 50-67%. To przekłada się na konkretne kilowatogodziny rocznie. Na instalacji 10 kWp z kominem zacieniającym dwa moduły przez 2 godziny dziennie, różnica sięga 400-600 kWh rocznie, czyli około 300-450 zł oszczędności przy aktualnych taryfach.

Dioda bypass wygrywa tam, gdzie cień pojawia się rzadko i krótko. Na dachu bez przeszkód, z paneli ustawionych idealnie na południe, optymalizator wnosi koszt bez proporcjonalnego zysku. Instalacja 10 kWp z optymalizatorami kosztuje o 6 000-12 000 zł więcej niż wariant z samymi diodami, a dodatkowy uzysk waha się od 50 do 200 kWh rocznie.

Optymalizator wygrywa przy dwóch scenariuszach: wielokierunkowym ułożeniu paneli na dachu oraz powtarzalnym cieniu od stałych obiektów. W pierwszym przypadku różne stringi pracują pod innym kątem i inwerter musi szukać kompromisu, co obniża sprawność o 3-5%. W drugim cień dotyka tylko niektórych modułów, a reszta instalacji mogłaby produkować pełną moc.

Decyzja sprowadza się do prostego rachunku. Przy cenie energii 0,65 zł/kWh i dodatkowym uzysku 300 kWh rocznie z optymalizatorów, inwestycja zwraca się po 10-15 latach. To długo, ale gwarancja producenta obejmuje zwykle 25 lat. Przy wyższych taryfach lub większym zacienieniu zwrot następuje szybciej.

Kiedy dioda bypass w zupełności wystarcza

Na dachu jednospadowym, skierowanym dokładnie na południe, o nachyleniu 30-40°, bez kominów i anten w obrębie 5 metrów, dioda bypass daje 95-98% możliwej produkcji. Każda inwestycja w optymalizatory to w tym przypadku koszt bez wymiernej korzyści.

Warto też pamiętać, że dioda bypass nie wymaga dodatkowego okablowania ani komunikacji z inwerterem. W systemach off-grid z akumulatorami diody stanowią wystarczające zabezpieczenie, bo kontroler ładowania sam śledzi punkt mocy całego stringu. Optymalizator staje się wtedy zbędnym pośrednikiem.

Kiedy dioda bypass nie wystarczy

Jeśli w ciągu dnia choćby jeden panel trafia w cień dłuższy niż 90 minut, a reszta modułów pracuje w pełnym słońcu, optymalizator odzyska kilkaset kilowatogodzin rocznie. Podobnie przy montażu na dachach wielospadowych, gdzie połacie wschodnia i zachodnia łączone są w jeden string tam indywidualny MPPT każdego modułu potrafi podnieść uzysk o 8-12% względem klasycznego połączenia z samymi diodami.

Objawy uszkodzonej diody bocznikującej i kiedy wezwać serwis

Dioda bypass to element półprzewodnikowy, który z biegiem lat traci zdolność do szybkiego przełączania. Po 10-15 latach eksploatacji w modułach narażonych na cykliczne przegrzewanie pojawia się degradacja parametrów: próg przewodzenia rośnie, a czas reakcji na spadek napięcia wydłuża się z mikrosekund do milisekund. Taka dioda nie chroni już skutecznie przed hot spotem.

Najczęstsze objawy uszkodzenia to spadek napięcia stringu o 0,5-1,5 V względem wartości z danych katalogowych. W monitoringu inwertera pojawia się wtedy ostrzeżenie o obniżonej wydajności konkretnego modułu. Kamera termowizyjna wskaże punktowe nagrzewanie puszki przyłączeniowej nawet o 20-30°C powyżej temperatury sąsiednich modułów w słoneczny dzień.

Dioda, która nie działa, nie tylko nie chroni panela, ale staje się dodatkowym rezystorem. Prąd płynie przez nią w obu kierunkach, co prowadzi do ciągłego nagrzewania i ryzyka powstania łuku elektrycznego. W skrajnych przypadkach temperatura puszki przyłączeniowej przekracza 90°C, a folia EVA w kontakcie z nią zaczyna żółknąć i tracić właściwości izolacyjne.

Drugim sygnałem ostrzegawczym jest brak reakcji na zacienienie. Prawidłowo działający moduł z trzema diodami traci około 33% mocy przy zakryciu jednej sekcji. Jeśli po zakryciu fragmentu panela produkcja spada o 100% albo w ogóle się nie zmienia, dioda prawdopodobnie uległa zwarciu lub przerwaniu. W pierwszym przypadku moduł pracuje jak pozbawiony zabezpieczenia, w drugim całkowicie odcina sekcję.

Profesjonalna diagnostyka obejmuje pomiar krzywej I-V oraz badanie termowizyjne. Krzywa I-V pokazuje charakterystykę prądowo-napięciową, a każdy próg (knee point) odpowiada włączeniu kolejnej diody. Jeśli próg jest zaokrąglony zamiast ostry, dioda zaczyna tracić sprawność. Termowizja w pochmurny dzień ujawnia punktowe nagrzewanie nawet przy braku pełnego słońca.

Jak często kontrolować diody bypass

• Co 12 miesięcy przegląd wizualny puszki przyłączeniowej i okablowania
• Co 24 miesiące pomiar termowizyjny w słoneczny dzień
• Co 36 miesięcy pomiar krzywej I-V, porównanie z danymi z pierwszego roku
• Co 60 miesięcy (po 10 latach eksploatacji) pełna diagnostyka serwisowa

Wymiana uszkodzonej diody jest technicznie prosta, ale wymaga otwarcia puszki przyłączeniowej, odlutowania starego elementu i wlutowania nowego. Koszt samej diody Schottky'ego to 1-3 zł, ale robocizna i dojazd serwisu windują cenę do 200-400 zł za moduł. Przy większych instalacjach opłaca się wymieniać diody prewencyjnie po 12-15 latach, zanim dojdzie do poważniejszej awarii.

Normy i badania potwierdzające jakość

Norma IEC 61215 definiuje test hot spot endurance, w którym 5 ogniw w panelu celowo zacienia się przez 5 godzin przy natężeniu promieniowania 1000 W/m². Moduł przechodzi test, jeśli po zakończeniu cyklu nie wykazuje uszkodzeń wizualnych ani spadku mocy powyżej 5%. Norma IEC 61730 rozszerza wymagania o bezpieczeństwo pożarowe i ochronę przed porażeniem.

Instytut Fraunhofer ISE w Niemczech regularnie publikuje raporty porównawcze modułów, w tym zachowanie diod bypass po 20 latach pracy w warunkach rzeczywistych. Badania NREL (National Renewable Energy Laboratory) wskazują, że średnia roczna degradacja paneli z prawidłowo działającymi diodami wynosi 0,3-0,5%, a uszkodzona dioda podnosi tę wartość do 1-2% rocznie w zacienionej sekcji.

Przy wyborze paneli zwróć uwagę na certyfikat IEC 61215 wydany przez akredytowaną jednostkę (TÜV Rheinland, TÜV Süd, VDE). Bez tego dokumentu producent sam deklaruje zgodność, a brak niezależnej weryfikacji oznacza ryzyko użycia diod niskiej jakości, które zawiodą po 8-10 latach.

Kiedy wezwać serwis natychmiast

Jeśli zauważysz zapach spalenizny, żółknięcie folii EVA przy krawędzi puszki przyłączeniowej, albo monitor inwertera sygnalizuje błąd izolacji, nie czekaj na kolejny przegląd. Takie objawy oznaczają aktywną degradację, która może doprowadzić do pożaru w ciągu tygodni. Wyłącz string wyłącznikiem DC i zadzwoń do instalatora z uprawnieniami SEP.

Łączenie paneli fotowoltaicznych z uwzględnieniem diod to nie kwestia wyboru między „tak" a „nie", lecz świadomego dopasowania liczby i typu zabezpieczenia do konkretnej lokalizacji. Trzy diody wystarczą na dachu bez cienia, sześć ochroni przed lukarnami i kominami, a optymalizator mocy rozwiąże problem powtarzalnego zacienienia. W każdym przypadku warto co kilka lat sprawdzić, czy zabezpieczenie nadal działa, bo dioda, która milczy, nie chroni.

Dane techniczne i źródła: Norma IEC 61215 ( Crystalline silicon terrestrial photovoltaic modules Design qualification and type approval ), norma IEC 61730 ( Photovoltaic module safety qualification ), raporty Fraunhofer ISE dotyczące degradacji modułów PV po 20 latach eksploatacji, dane NREL z programu Performance and Reliability, karty katalogowe typowych modułów monokrystalicznych 450 Wp dostępne u producentów z certyfikacją TÜV. Wytyczne dotyczące bezpieczeństwa pożarowego instalacji PV zgodnie z normą PN-EN 50549 oraz wymaganiami SEP dla instalatorów.
