Schemat podłączenia paneli PV: 2 stringi z PP

Redakcja 2026-02-08 18:12 | Udostępnij:

Drżysz przed podłączeniem paneli fotowoltaicznych w dwóch stringach, bo jeden błąd może narazić instalację na pożar lub awarię? Ten schemat rozwieje wątpliwości: szeregowe łańcuchy po 10-15 paneli, równoległe połączenie z zabezpieczeniami DC i inwerterem hybrydowym, plus automatyczny wyłącznik PP dla strażaków. Bezpieczeństwo i efektywność w zasięgu ręki.

Schemat podłączenia paneli fotowoltaicznych 2 stringi

Szeregowe łączenie paneli w 2 stringi PV

W pierwszym stringu łączysz panele szeregowo złączkami MC4, osiągając napięcie 300-600V DC. Drugi string budujesz identycznie, np. skierowany na południe i wschód-zachód dla optymalnego kąta. Liczba paneli dobierasz do mocy inwertera, unikając przekroczenia 1500V. Polaryzacja plus-minus musi być spójna. To podstawa redundancji – awaria jednego nie zatrzyma drugiego.

Schemat zaczyna się od paneli: String 1 (10 paneli) → MC4 → String 2 (12 paneli) → MC4. Użyj optymalizatorów mocy, by zniwelować zacienienie. Montaż na dachu wymaga sztywnych uchwytów. Efekt? Stabilny prąd stały gotowy do dalszego etapu.

Równoległe połączenie stringów przed inwerterem

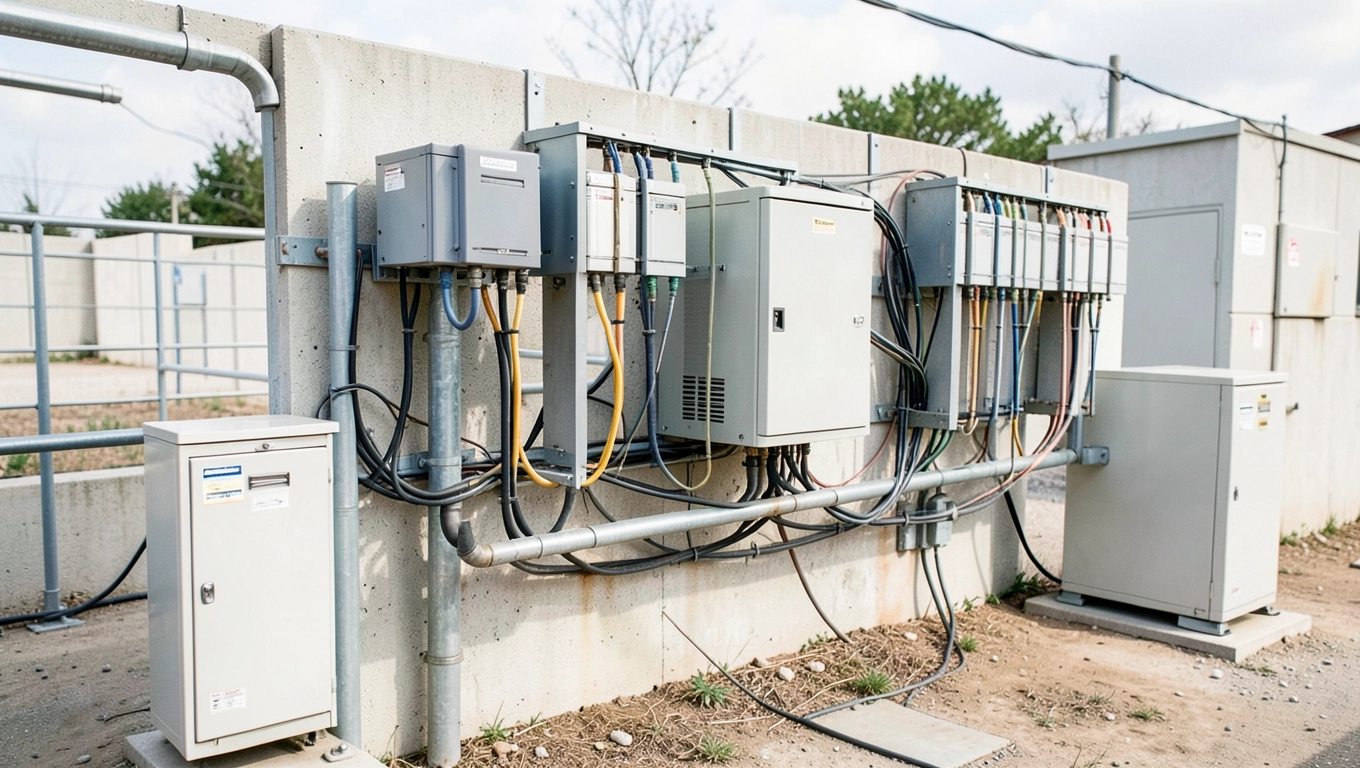

Równoległe połączenie stringów przed inwerterem

Po szeregowym łączeniu w stringach, podłącz je równolegle przez rozdzielacz DC. Uzyskasz wyższy prąd przy tym samym napięciu. Tory DC prowadzą do wspólnej magistrali z oddzielnymi wejściami. Unikniesz przeciążeń dzięki dedykowanym przewodnikom 6mm².

Zobacz także: Łączenie paneli z płytkami silikonem: Poradnik 2025

Schemat: String 1 (+) i (-) → rozdzielacz → magistrala DC → inwerter. Drugi string ląduje obok, z izolacją między torami. To zwiększa niezawodność MPPT w inwerterze. Pamiętaj o etykietach dla serwisu.

Wyłącznik PP DC w podłączeniu 2 stringi

Automatyczny wyłącznik przeciwpożarowy DC odcina prąd stały przy zaniku AC z sieci. Sterowany napięciem sieciowym, załącza po przywróceniu. Eliminuje ryzyko porażenia DC podczas pożaru. Norma PN-EN 50539-11 wymaga wytrzymałości 1500V i 32A na string.

W schemacie: magistrala DC → wyłącznik PP → inwerter. LED sygnalizuje stan, ręczny reset ułatwia obsługę. Dla dwóch stringów stosuj model dwutorowy. Strażacy zyskują ulgę – zero napięcia na dachu.

Zobacz także: Łączenie paneli z płytkami w kuchni 2025 – poradnik

Zabezpieczenia DC na torach 2 stringów

Każdy string chronisz osobnym bezpiecznikiem gPV 15-25A i SPD typu 2. Montaż blisko rozdzielacza zapobiega łukom. Schemat: String 1 → bezpiecznik → SPD → magistrala.

  • Bezpiecznik DC: odcina nadprąd.
  • SPD: pochłania przepięcia.
  • Izolacja: miernik >1MΩ.

Redundancja torów minimalizuje ryzyko. Testuj po montażu.

Podłączenie 2 stringi do inwertera hybrydowego

Inwerter hybrydowy przyjmuje dwa wejścia MPPT dla stringów. Podłącz magistralę DC po wyłączniku PP. Wyjście AC do licznika trójfazowego i sieci. Schemat kończy się: inwerter → stycznik AC → sieć 400V.

Dwa MPPT optymalizują każdy string osobno. Moc 10kW pasuje do 20 paneli. Monitoruj przez app. Bezpieczny przepływ energii gwarantowany.

Montaż wyłącznika PP blisko inwertera

Umieść wyłącznik w skrzynce DC, max 1m od inwertera. Łatwy dostęp dla resetu. Podłącz sterowanie AC z zacisków L/N. Wentylacja chroni przed przegrzaniem.

Schemat montażu: DC in/out, AC control. Certyfikowany elektryk instaluje w 30 min. LED zielony – gotowe. Bliskość skraca okablowanie.

Testy podłączenia 2 stringi po montażu

Sprawdź ciągłość MC4 multimetrem. Symuluj awarię AC – PP odcina DC. Mierz izolację >10MΩ. Uruchom inwerter bez obciążenia.

  • Pomiar napięcia OC: 400-800V/string.
  • Test SPD: brak przebicia.
  • MPPT tracking: stabilny prąd.

Po testach instalacja lśni bezpieczeństwem. Certyfikat dla ubezpieczyciela.

Pytania i odpowiedzi: Schemat podłączenia paneli fotowoltaicznych 2 stringi

  • Co oznacza konfiguracja dwóch stringów w instalacji fotowoltaicznej?

    Konfiguracja dwóch stringów polega na szeregowym połączeniu paneli PV w każdym stringu (np. 10-15 paneli na string, zależnie od mocy inwertera), a następnie równoległym połączeniu stringów przed wejściem do inwertera. Zapewnia wyższą niezawodność, ponieważ awaria jednego stringu nie wyłącza drugiego, oraz lepszą optymalizację MPPT w inwerterze.

  • Jakie zabezpieczenia są stosowane w schemacie podłączenia dwóch stringów paneli PV?

    Schemat obejmuje: panele PV → optymalizatory mocy (opcjonalnie) → złączki MC4 → wyłącznik PP → dedykowane bezpieczniki DC i SPD (ochronniki przepięciowe) na każdym stringu → inwerter → licznik → sieć AC. Dla redundancji stosuje się oddzielne tory DC na każdy string.

  • Jaka jest rola automatycznego wyłącznika przeciwpożarowego DC/AC w konfiguracji 2 stringów?

    Automatyczny wyłącznik przeciwpożarowy DC rozłącza obwód prądu stałego z paneli w momencie zaniku napięcia AC (awaria sieci lub wyłączenie budynku), eliminując ryzyko porażenia prądem DC strażaków. Sterowany siecią AC, załącza DC po przywróceniu zasilania, montowany blisko inwertera z sygnalizacją LED i ręcznym resetem. Spełnia normy PN-EN 50539-11 (do 1500V DC i 32A na string).

  • Jak wygląda przykładowy schemat podłączenia paneli w 2 stringach?

    Przykładowy schemat: String 1 (południe) i String 2 (wschód-zachód) → wspólny magistralny DC → wyłącznik PP → inwerter hybrydowy. Instalacja wymaga certyfikowanego elektryka; po montażu przeprowadza się testy pomiaru izolacji i symulacji awarii AC.
