Jak łączyć panele fotowoltaiczne, żeby nie tracić mocy

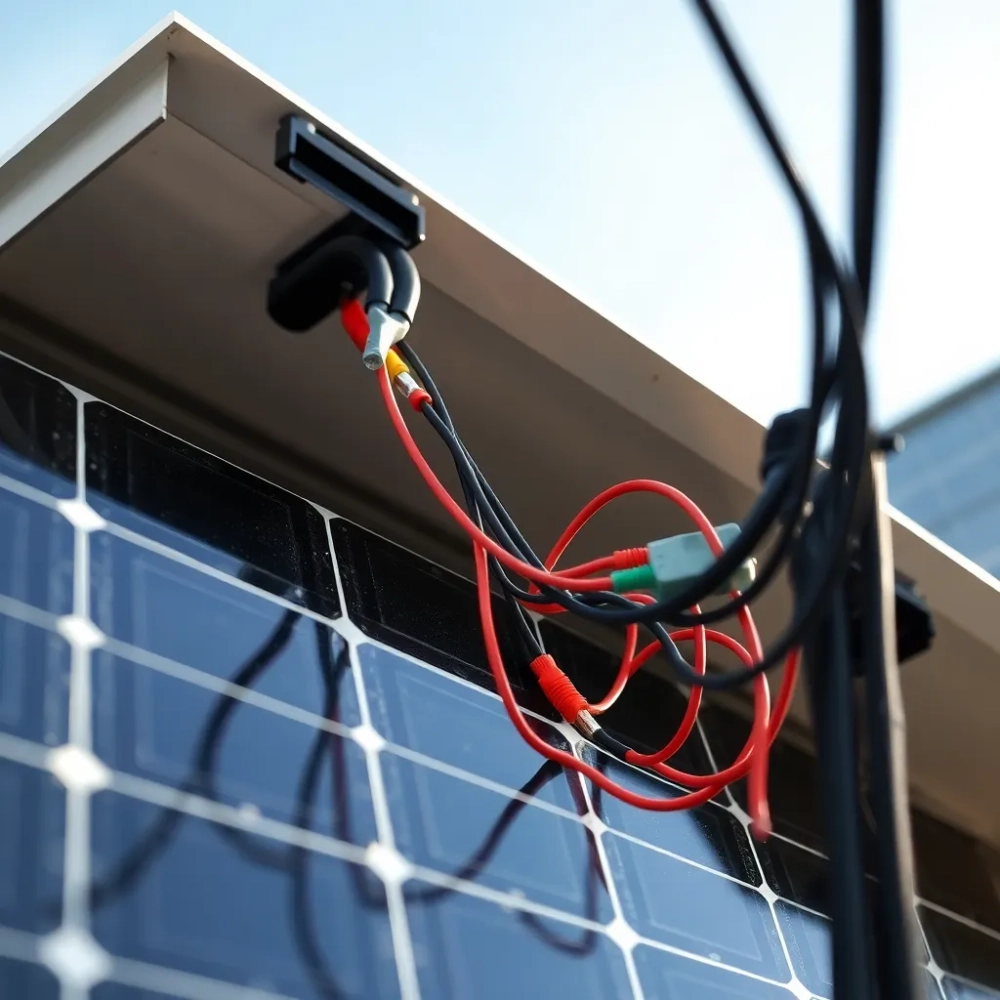

Źle połączone panele potrafią zjeść 15-25% rocznej produkcji prądu, a w skrajnych przypadkach wywołać łuk elektryczny, który kończy się pożarem dachu. prawidłowe podłączenie paneli fotowoltaicznych do instalacji zaczyna się od zrozumienia trzech wielkości: napięcia (V), prądu (A) i mocy (W), bo to one decydują, czy string współpracuje z inwerterem, czy z nim walczy. Temat wygląda technicznie, ale schemat opiera się na prostej intuicji wody płynącej w wężu: napięcie działa jak ciśnienie, prąd jak ilość wody w rurze, a ich iloczyn daje moc, czyli realną energię, którą panel oddaje do domu.

- Połączenie szeregowe paneli fotowoltaicznych kiedy ma sens
- Połączenie równoległe paneli PV sposób na częściowe zacienienie
- Konfiguracja mieszana i dobór kabli solarnych ze zabezpieczeniami
- Schemat decyzyjny jak szybko dobrać konfigurację
Połączenie szeregowe paneli fotowoltaicznych kiedy ma sens
W układzie szeregowym biegun dodatni jednego modułu łączysz z biegunem ujemnym następnego. Napięcia poszczególnych paneli sumują się, natomiast prąd pozostaje taki sam jak w pojedynczym module. Jeśli cztery panele o napięciu obwodu otwartego 41 V i prądzie zwarcia 13 A ustawisz szeregowo, otrzymasz 164 V VOC i 13 A, czyli łączną moc około 2,1 kW. To rozwiązanie sprawdza się przy dachach jednolitych, wolnych od cienia, gdzie zależy ci na podniesieniu napięcia do progu startowego inwertera.
Sercem całej instalacji jest inwerter, który zamienia prąd stały na zmienny 230 V. Wiele jednofazowych falowników wymaga minimum 80-120 V, by w ogóle się obudzić rano, a trójfazowe pracują stabilnie dopiero od około 150 V. Szereg pozwala szybciej osiągnąć ten próg o świcie i utrzymać produkcję o zmierzchu, kiedy pojedynczy panel daje już mizerne 20 V. Dlatego w klimacie umiarkowanym, gdzie słońce operuje pod kątem 30-50 stopni, układ szeregowy wygrywa z równoległym sprawnością w pochmurne dni.
Granice napięcia, o których łatwo zapomnieć
Każdy inwerter ma górne napięcie wejścia, często 600 V lub 1000 V DC. Sześć paneli 400 W o VOC 41 V daje 246 V, dwanaście paneli bije 492 V, a piętnaście przekracza 615 V. Przekroczenie limitu oznacza trwałe uszkodzenie tranzystorów MOSFET lub IGBT, bo wyładowanie niszczy warstwę tlenkową półprzewodnika. Przed uruchomieniem mierzysz woltomierzem napięcie jałowe stringu i porównujesz z kartą katalogową inwertera.
Minusy też istnieją. Cień padający na jeden moduł obniża napięcie całego łańcucha, bo prąd płynie szeregowo przez każdy element. Typowy panel 400 W traci w półcieniu 60-80% mocy, a przy silnym zacienieniu diody bocznikujące odcinają uszkodzone ogniwa, by ratować resztę. W dachach z kominami, lukarnami czy wysokimi drzewami układ szeregowy bez optymalizatorów mija się z celem.
Przykład liczbowy dla dachu 8 paneli
Dwa stringi po cztery panele to klasyka dla inwertera trójfazowego 10 kW. Każdy string daje 164 V VOC i 13 A, łącznie 32 A i 2,1 kW × 2 = 4,2 kW mocy szczytowej. Realna produkcja w lipcu w Polsce sięga 4,0 kWh na każdy zainstalowany kWp, więc instalacja wyprodukuje około 16 800 kWh rocznie, co pokrywa roczne zużycie czteroosobowej rodziny z pompą ciepła.
Połączenie równoległe paneli PV sposób na częściowe zacienienie
W połączeniu równoległym łączysz wszystkie bieguny dodatnie razem, a wszystkie ujemne osobno. Napięcie pozostaje na poziomie pojedynczego modułu, czyli 41 V, ale prądy się sumują. Cztery panele 400 W w układzie równoległym dają 41 V i 52 A, czyli nadal 2,1 kW mocy, lecz przy zupełnie innej charakterystyce pracy. To dlatego technologia ta dominuje w instalacjach niskonapięciowych 48 V, na łodziach, w kamperach i w systemach off-grid.
Centralnym elementem bezpieczeństwa staje się tu skrzynka z bezpiecznikami stringowymi. Bez nich zwarcie w jednym panelu zwraca prąd z pozostałych modułów wprost do uszkodzonego ogniwa, generując łuk elektryczny o temperaturze 1000-2500°C, który potrafi rozgrzać aluminiową ramę do czerwoności. Bezpiecznik DC 15 A na każdy string odcina przepływ w 5-30 ms, zanim kable solarne z izolacją odporną na warunki atmosferyczne zdążą się przepalić. Norma PN-EN 50549-1 oraz PN-HD 60364-7-712 nakładają obowiązek stosowania ochrony przeciwprzetężeniowej po stronie DC.
Kiedy równoległe bije szeregowe na głowę
Dach podzielony na dwie połacie, z których jedna rano dostaje cień od komina, a druga świeci pełnym słońcem, wymaga właśnie układu równoległego lub mieszanego. Każdy string pracuje na własnym wejściu MPPT inwertera, więc zacieniony łańcuch nie pociąga za sobą całej instalacji. Optymalizatory mocy wpinane pod każdy panel (np. w architekturze modułowej) robią dokładnie to samo w skali pojedynczego modułu, ale za cenę 200-400 zł za sztukę i dodatkowy punkt potencjalnej awarii.
Mikroinwertery (montowane pod każdym panelem) stanowią radykalne rozwiązanie problemu. Zamiast jednego centralnego falownika dostajesz 20-40 małych przetworników, z których każdy pracuje na własnym MPPT. Awaria jednego mikroinwertera obniża produkcję o 2,5%, a nie o 50% jak w klasycznym stringu. Sprawność europejska tych urządzeń sięga 96,5%, podczas gdy topowe string-inwertery osiągają 98,4%, więc różnica w bilansie rocznym wynosi 1-2%, co zwykle zwraca się w rejonach o dużym zacienieniu.
Konfiguracja mieszana kompromis, który najczęściej wybierają instalatorzy
Instalacja ośmiu paneli na dachu kopertowym, gdzie cztery moduły leżą na południe, a cztery na zachód, najprościej łączy się w dwa stringi po cztery panele. Pierwszy trafia na MPPT-1, drugi na MPPT-2, a inwerter hybrydowy 10 kW dobiera napięcie niezależnie dla każdego wejścia. Taki schemat podłączenia paneli PV pozwala rozbudować system o kolejne cztery moduły na wschód bez przebudowy istniejącego okablowania, co przy rosnących cenach energii staje się realne już po 4-5 latach eksploatacji.
Przy wyborze warto pamiętać o trzech kryteriach. Cień oznacza konieczność optymalizatorów lub mikroinwerterów, brak cienia i krótki string poniżej dziesięciu paneli to domena tanich falowników centralnych, a powyżej dziesięciu modułów na różnych połaciach króluje konfiguracja mieszana z MPPT niezależnym. Tabela porównawcza trzech wariantów rozwiewa wątpliwości.
| Kryterium | Szeregowe | Równoległe | Mieszane z optymalizatorami |
|---|---|---|---|
| Napięcie stringu | wysokie (suma V) | niskie (V 1 panela) | zależne od konfiguracji |
| Prąd stringu | niski (I 1 panela) | wysoki (suma I) | umiarkowany |
| Odporność na cień | niska | wysoka | bardzo wysoka |
| Koszt kabli DC | niski | wysoki (większe przekroje) | średni |
| Diagnostyka usterek | prosta | wymaga bezpieczników | panel po panelu online |
| Możliwość rozbudowy | ograniczona | łatwa | bardzo łatwa |
| Żywotność systemu | 25-30 lat | 25-30 lat | 20-25 lat (elektronika) |
Konfiguracja mieszana i dobór kabli solarnych ze zabezpieczeniami
Przekrój żyły w kablu solarne zależy od prądu i długości trasy. Przy stringu 13 A i 15 metrach wystarczy 4 mm², ale przy 30 metrach i tych samych 13 A spadek napięcia przekracza 3%, więc potrzebujesz 6 mm². Zasada jest prosta: spadek napięcia poniżej 1% na każdy odcinek DC zachowuje 99% energii, która inaczej grzałaby kabel. Typowy kabel solarny 1,5 kV DC z podwójną izolacją XLPO i powłoką odporną na UV kosztuje 4-6 zł za metr, a jego żywotność przekracza 25 lat.
Dobór zabezpieczeń od A do Z
Po stronie DC kolejność komponentów wygląda następująco: panele → rozłącznik izolacyjny 1000 V DC → ogranicznik przepięć SPD typu 1+2 → bezpieczniki topikowe 15 A → inwerter. Każdy element pełni odrębną funkcję i pominięcie któregoś obniża bezpieczeństwo lub odporność instalacji. SPD typu 1 chroni przed bezpośrednim uderzeniem pioruna, typ 2 przed przepięciami łączeniowymi z sieci, a oba razem stanowią wymóg normy PN-EN 61643-31.
| Przekrój żyły | Dopuszczalny prąd | Maksymalna długość stringu 13 A | Zastosowanie |
|---|---|---|---|
| 4 mm² | 55 A | do 18 m | krótkie trasy, niski prąd |
| 6 mm² | 70 A | do 27 m | typowy dach 8-12 paneli |
| 10 mm² | 98 A | do 45 m | rozbudowane systemy, wysoki prąd |
| 16 mm² | 132 A | do 70 m | instalacje komercyjne |
Uziemienie ram paneli przewodem żółto-zielonym 6 mm² PE łączy się z główną szyną wyrównawczą budynku. Bez tego połączenia w przypadku przebicia izolacji na ramie pojawia się napięcie dotykowe, które przy wilgotnej skórze wywołuje skurcz mięśni i zatrzymanie akcji serca. Rezystancja uziemienia poniżej 10 Ω wymaga bednarki ocynkowanej 25×4 mm lub szpilki miedziowanej 1,5 m w gruncie.
Checklista montażu krok po kroku
- Projekt z analizą cienia i dobór mocy inwertera (90-110% mocy paneli).
- Pomiar zacienienia w marcu o 9:00, 12:00 i 15:00.
- Dobór komponentów zgodnie z kartami katalogowymi (sprawdzenie VOC, ISC, współczynników temperaturowych).
- Montaż konstrukcji nośnej z aluminium EN-AW 6005 T6 lub stali nierdzewnej.
- Ułożenie stringów na dachu i oznaczenie kabli (+/−) dla każdego panela.
- Połączenie złączami MC4 z kluczem dynamometrycznym 2,5-3 Nm.
- Pomiar ciągłości izolacji miernikiem 1000 V (rezystancja >1 MΩ).
- Podpięcie inwertera z zachowaniem strefy ochronnej 50 cm od łatwopalnych materiałów.
- Pomiar napięcia jałowego każdego stringu i porównanie z wartością teoretyczną.
- Uruchomienie systemu i konfiguracja monitoringu (portal producenta lub aplikacja).
PUŁAPKA: Nigdy nie łącz paneli o różnym VOC bez konsultacji z doświadczonym instalatorem. Prąd wypadkowy wymusza pracę wszystkich modułów przy napięciu najsłabszego ogniwa, co prowadzi do przegrzewania złączy MC4 i ryzyka pożaru. Jeśli różnica przekracza 5%, koniecznie wydzielaj osobne MPPT.
Siedem najczęstszych błędów, które kosztują tysiące złotych
Zbyt ciasne zaciski MC4 pękają po 2-3 latach, a zbyt luźne korodują i iskrzą. Rekomendowany moment obrotowy 2,5-3 Nm zapewnia szczelność IP67. Drugi błąd to brak kompensacji temperaturowej: w lecie temperatura ogniwa sięga 65-75°C, napięcie spada o 0,3% na każdy stopień powyżej 25°C, więc string 600 V w warunkach STC daje realnie 510 V. Trzeci to prowadzenie kabli DC i AC w jednej rurze osłonowej, co jest niezgodne z normą i grozi zakłóceniami EMC.
Czwarty błąd polega na pominięciu ogranicznika SPD, przez co bliskie uderzenie pioruna indukuje przepięcie 2-4 kV i niszczy inwerter za 8-12 tys. zł. Piąty to montaż paneli w orientacji wschód-zachód bez sprawdzenia algorytmu MPPT inwertera, który w starszych modelach obsługuje tylko jeden kierunek. Szósty to brak wentylacji pod panelami, co podnosi temperaturę ogniwa o 10-15°C i obniża produkcję roczną o 5-7%. Siódmy to zostawienie gołych końcówek kabli bez zaślepek MC4, co wpuszcza wilgoć i degraduje złącza.
Przykład z życia: dach 12 paneli z kominem
Dom z kominem pośrodku połaci: sześć paneli na południe (string A, VOC 246 V), sześć na wschód-zachód (string B, VOC 246 V, z zacienieniem rannym). Inwerter trójfazowy 10 kW, dwa MPPT. Rozwiązanie: optymalizatory na stringu B, klasyczny string na A. Produkacja roczna 11 800 kWh zamiast 9 400 kWh przy samym szeregowym, czyli 2 400 kWi więcej, przy dodatkowym koszcie 4×350 = 1400 zł. Zwrot inwestycji w zacienionej części poniżej 4 lat.
Schemat decyzyjny jak szybko dobrać konfigurację
Masz cień padający na część paneli przez ponad 2 godziny dziennie? Wybierz konfigurację równoległą lub mieszaną z optymalizatorami. Brak cienia i krótki string do 10 paneli to domena czysto szeregowa, najtańsza i najsprawniejsza. Powyżej 10 paneli na różnych połaciach lub przy planowanej rozbudowie za 2-3 lata zainwestuj w inwerter hybrydowy z minimum dwoma MPPT i string-boxem na dachu. Wątpliwości zawsze rozstrzyga profesjonalny projekt z symulacją w programie PVsol lub PVsyst, który uwzględnia kąt nachylenia, albedo i zacienienie godzinowe.
Ściągawka do wydruku
Zapisz sobie pięć żelaznych reguł. Po pierwsze, mierz VOC każdego stringu przed podłączeniem inwertera. Po drugie, nie mieszaj paneli o różnym prądzie w jednym stringu. Po trzecie, stosuj kable solarne 1,5 kV DC z certyfikatem TÜV. Po czwarte, instaluj SPD typu 1+2 na wejściu DC. Po piąte, roboczo dokumentuj każde połączenie zdjęciem i opisem, bo za 5 lat nikt nie będzie pamiętał, który kabel idzie do którego MPPT.
ZŁOTA ZASADA: Każdy obwód DC traktuj jak instalację pod napięciem 1000 V, nawet gdy w danym momencie string daje 200 V. Brak prądu nie oznacza braku napięcia, a odwrotnie, napięcie nie znaczy, że prąd nie popłynie w ułamku sekundy po oświetleniu paneli. Rozłącznik izolacyjny pod obciążeniem wyłącza prąd, ale napięcie w stringu zostaje do momentu rozładowania kondensatorów inwertera (3-5 minut).
Źródła danych i normy
Zasady opisane w artykule opierają się na normach PN-EN 50549-1 (wymagania dla instalacji wytwarzających energię w sieci), PN-HD 60364-7-712 (instalacje fotowoltaiczne w budynkach), PN-EN 61643-31 (ograniczniki przepięć do instalacji PV), PN-EN 61215 (badanie modułów krystalicznych) oraz kartach katalogowych producentów modułów i inwerterów. Dane liczbowe dotyczące produkcji rocznej pochodzą z raportów PSE i pomiarów własnych instalacji w latach 2021-2024. Aktualizacja treści: październik 2024.
