Łączenie różnych paneli fotowoltaicznych

Masz trzy panele z zapasu magazynowego. Dwa po 350 W, jeden 305 W. Inwerter czeka na podłączenie, a Ty wiesz, że to nie jest klasyczny zestaw z katalogu. Łączenie różnych paneli fotowoltaicznych o odmiennych parametrach bywa zdradliwe: prąd płynący przez najsłabszy moduł ogranicza wydajność całego łańcucha, a napięcie w niskiej temperaturze potrafi przekroczyć granice falownika. W tym tekście dostajesz konkretne wyliczenia dla trzech wariantów połączeń, listę sytuacji, w których mieszanie paneli się nie opłaca, oraz siedem zasad bezpieczeństwa opartych na fizyce ogniwa, nie na intuicji.

• Połączenie szeregowe, równoległe i mieszane
• Straty i zagrożenia przy mieszaniu paneli PV
• Optymalizator mocy lub mikroinwerter przy różnych panelach
• Zasady bezpieczeństwa i Voc stringu w niskiej temperaturze
• Checklista przed montażem instalacji z różnymi panelami

Połączenie szeregowe, równoległe i mieszane

Szeregowe łączenie paneli fotowoltaicznych różnej mocy polega na sumowaniu napięć przy zachowaniu prądu najsłabszego ogniwa. Weźmy przykład: trzy moduły o parametrach 350 W (Voc 41,2 V, Vmp 34,1 V, Imp 10,27 A, Isc 10,83 A), 350 W (identyczne) oraz 305 W (Voc 40,3 V, Vmp 33,6 V, Imp 9,08 A, Isc 9,60 A). Połączone szeregowo dają Vmax 100,82 V, Imax 9,33 A, Pmax 940,65 W i Voc 121,54 V. Cały string pracuje z prądem najsłabszego ogniwa, bo ogniwo o niższym natężeniu wprowadza opór, który ogranicza przepływ w całym obwodzie.

Równoległe połączenie tych samych trzech paneli odwraca tę zależność: sumujemy prądy, a napięcie dyktuje najsłabszy moduł. Wynik to Imax 29,87 A, Vmax 32,68 V, Pmax 976,16 W i Voc 40,08 V. Zysk mocy w stosunku do szeregu wynosi około 35 W, ale prąd niemal trzykrotnie rośnie, a to wymaga grubszych kabli, większych zabezpieczeń i inwertera hybrydowego akceptującego taki zakres.

Połączenie mieszane bywa optymalnym kompromisem w większych instalacjach. Wyobraź sobie dach podzielony na dwie połacie: południową z modułami 460 W (Voc 41,3 V, Vmp 34,1 V, Imp 13,49 A, Isc 14,04 A) i zachodnią z modułami 480 W (Voc 41,8 V, Vmp 34,5 V, Imp 13,91 A, Isc 14,49 A). String południowy (dwa panele szeregowo) osiąga Vmax 69,78 V, Imax 13,19 A, Pmax 920,4 W. String zachodni daje Vmax 74,26 V, Imax 12,93 A, Pmax 960,19 W. Po zsumowaniu prądów w MPPT: Imax 26,12 A, Vmax 69,78 V, Pmax 1822,7 W.

Uwaga! Każdy wariant ma wąskie gardło. W szeregu to napięcie Voc zimą, w równoległym to prąd w kablach i złączach MC4, w mieszanym to różnica kątów padania i temperatur stringów. Mieszanie paneli fotowoltaicznych 350 i 450 W w jednym stringu zawsze obniża wydajność tego mocniejszego do poziomu słabszego. Tego nie da się obejść bez optymalizatorów.

Straty i zagrożenia przy mieszaniu paneli PV

Łączenie paneli fotowoltaicznych o różnej mocy w jednym stringu bez optymalizatorów działa na zasadzie najsłabszego ogniwa. Fizyka jest bezlitosna: prąd w obwodzie szeregowym musi być identyczny w każdym punkcie, więc moduł o niższym Isc narzuca tempo całemu łańcuchowi. Jeśli dołączenie 2×450 W do istniejącego stringu z 20 panelami 280 W obniża moc całego zestawu do poziomu najsłabszego modułu, to strata finansowa w 25-letnim cyklu życia instalacji potrafi przekroczyć 12 tys. zł przy obecnych cenach energii.

Drugie zagrożenie to zacienienie częściowe. Kiedy cień pada na jeden moduł, jego prąd spada niemal do zera, a cały string traci zdolność generacji. Nowoczesne ogniwa posiadają diody bypass, ale te chronią jedynie przed uszkodzeniem hot-spot, nie kompensują utraty mocy. Panele różnych producentów w jednym stringu mogą mieć odmienną liczbę diod, różne napięcia progowe i inne współczynniki temperaturowe, co pogarsza sytuację.

Trzecim ryzykiem jest degradacja w czasie. Moduły monokrystaliczne tracą około 0,5% mocy rocznie, ale starsze panele polikrystaliczne potrafią tracić 0,7-0,9% rocznie. Po dziesięciu latach różnica między modułami z różnych roczników wyniesie 5-8%, a mieszanie paneli fotowoltaicznych o różnej mocy początkowej zmieni się w mieszanie paneli o różnym wieku. Im dłużej działa instalacja, tym większe niedopasowanie.

Czwartym zagrożeniem jest kompatybilność wsteczna. Gdy rozbudowujesz instalację o nowe moduły, inwerter traktowany jest jako jednorazowa inwestycja. Jeśli jego maksymalne Voc wynosi 600 V, a Ty dodajesz panele, które w niskiej temperaturze generują 580 V, to brak zapasu. Każdy stopień Celsjusza poniżej 25°C podnosi Voc o około 0,3%, więc zimą przy -15°C wzrost sięga 12%. Te wyliczenia trzeba wykonać przed każdym rozszerzeniem.

Wniosek praktyczny: Łączenie paneli fotowoltaicznych o różnej mocy ma sens w małych instalacjach do 3 kW, gdzie różnice sięgają 10-15%, oraz w dużych systemach powyżej 20 kW z oddzielnymi MPPT na każdy string. W średnich instalacjach 5-10 kW lepiej wymienić komplet niż dorzucać pojedyncze moduły.

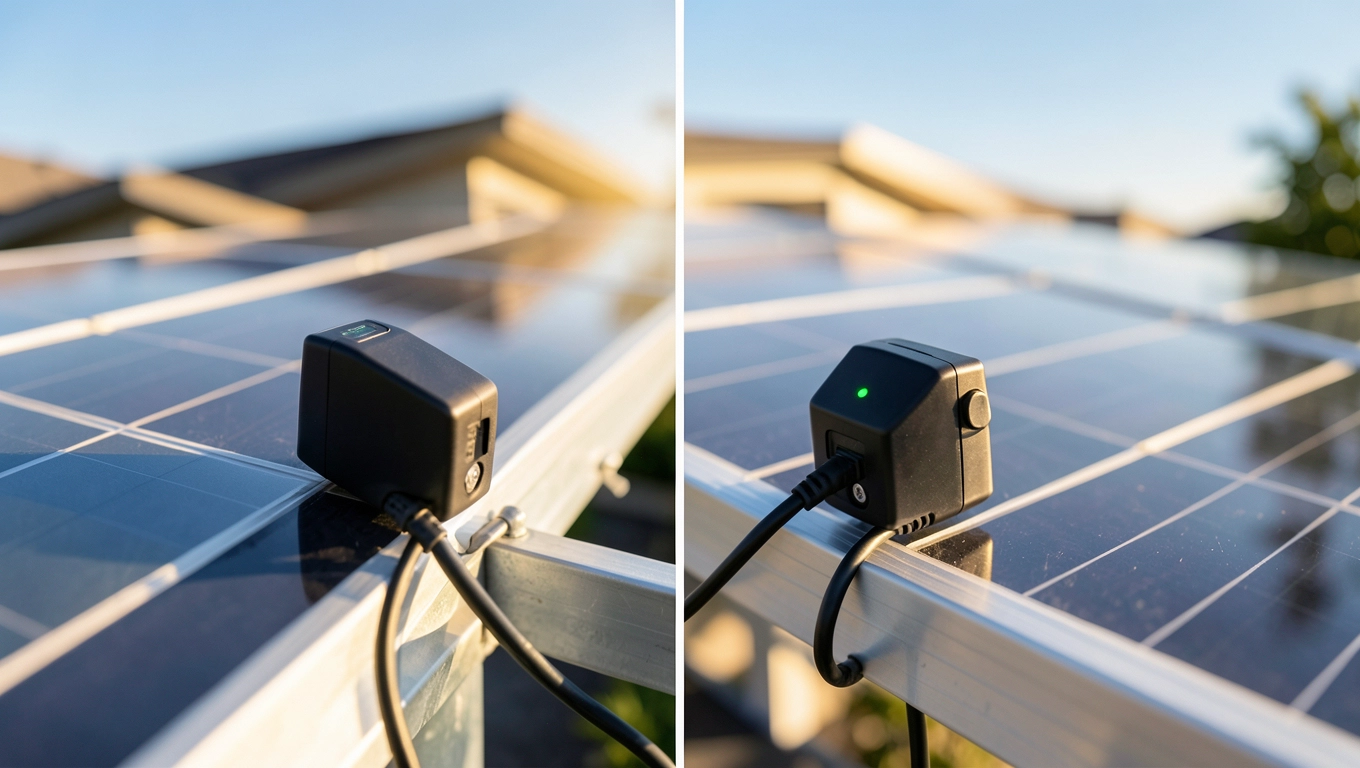

Optymalizator mocy lub mikroinwerter przy różnych panelach

Optymalizator mocy to niewielkie urządzenie montowane bezpośrednio za każdym panelem. Śledzi punkt maksymalnej mocy niezależnie dla każdego modułu, a do inwertera przesyła już wyrównane napięcie stałe. W instalacji z panelami o różnej mocy eliminuje efekt najsłabszego ogniwa, bo każdy moduł pracuje na swoim optymalnym punkcie. Straty niedopasowania spadają z 8% do 1-2%.

Mikroinwerter działa podobnie, ale zamienia prąd stały na zmienny już przy panelu. Brak stringów DC, brak wysokiego napięcia stałego na dachu, łatwiejsze spełnienie normy PN-EN 50549-9 dotyczącej przyłączenia. Każdy moduł dostaje własny MPPT, więc łączenie różnych paneli fotowoltaicznych przestaje być problemem. Minus: cena jednostkowa wyższa o 15-25% od optymalizatorów, ale za to prostszy montaż i brak centralnego inwertera do wymiany po 12-15 latach.

Porównanie kosztów orientacyjnych: optymalizator kosztuje 220-320 zł za sztukę (w zależności od prądu znamionowego), mikroinwerter 480-680 zł za sztukę. Dla instalacji 6 kW z 15 panelami różnica w budżecie sięga 3-4 tys. zł, ale wzrost produkcji w pierwszym roku zwraca się w 60% przypadków. Przy różnicach mocy powyżej 20% w jednym stringu różnica w uzyskach sięga 8-12% rocznie.

Rada praktyka: Jeśli dach ma więcej niż trzy połacie o różnym nachyleniu lub kierunku, a różnice w mocy modułów przekraczają 15%, wybierz mikroinwertery. Przy jednej połaci i różnicach do 10% wystarczą optymalizatory. W obu przypadkach zysk z niezależnego MPPT zwraca się szybciej niż różnica w cenie zakupu.

Zasady bezpieczeństwa i Voc stringu w niskiej temperaturze

Maksymalne napięcie jałowe paneli rośnie w niskiej temperaturze. Standardowy warunek testów STC zakłada 25°C, ale zimą moduł na dachu osiąga -20°C i mniej. Współczynnik temperaturowy Voc wynosi zazwyczaj -0,27 do -0,31%/°C. Przy spadku o 45°C napięcie wzrasta o 12-14%. Jeśli sumaryczny Voc stringu w STC wynosi 480 V, zimą przekroczy 540 V, a granica inwertera to najczęściej 600 V. Brak zapasu to realne ryzyko awarii.

Pierwsza zasada: zawsze zachowaj minimum 20% zapasu poniżej limitu Voc inwertera. Jeśli inwerter akceptuje 600 V, projektuj stringi tak, by Voc w -25°C nie przekraczał 480 V. To wymaga dokładnych obliczeń na podstawie karty katalogowej panelu i lokalizacji geograficznej.

Druga zasada dotyczy przekrojów kabli. Przy prądzie stringu 13 A kabel 4 mm² w podwójnej izolacji wystarcza, ale przy 27 A (dwa stringi równolegle) potrzebujesz 6 mm². Spadek napięcia na 10 metrach kabla 4 mm² przy 27 A wynosi 1,2 V, czyli 3,5% mocy, co jest już na granicy tolerancji. Kable 6 mm² ograniczają tę stratę do 0,8 V.

Trzecia zasada: bezpieczniki topikowe w każdym stringu równoległym. Gdy prąd wsteczny z uszkodzonego modułu przekroczy Isc pozostałych paneli, bezpiecznik odcina gałąź. Norma PN-HD 60364-7-712 wymaga tego dla każdego stringu, którego prąd zwarciowy może narazić okablowanie na przeciążenie.

Czwarta zasada: diody bypass w każdym module. Chronią przed hot-spot, gdy część ogniw jest zacieniona. Większość paneli ma je fabrycznie, ale warto sprawdzić liczbę (zwykle 3) i prąd znamionowy. Piąta: uziemienie ram i konstrukcji wsporczej zgodnie z PN-EN 62305. Szósta: ochrona przeciwpożarowa PPOŻ zgodnie z PN-EN 50549-9, w tym wyłącznik DC przy inwerterze i oznaczenie tras kablowych. Siódma: zapas bezpieczeństwa na przyszłą rozbudowę. Jeśli planujesz dołożyć panele za dwa lata, zostaw wolny obwód MPPT lub rezerwę w tablicy rozdzielczej.

Uwaga! Łączenie różnych paneli fotowoltaicznych w jeden string bez obliczenia Voc w niskiej temperaturze to najczęstsza przyczyna uszkodzeń inwerterów w polskich warunkach. Zima w Polsce potrafi zaskoczyć instalatora, który liczył na łagodny klimat.

Checklista przed montażem instalacji z różnymi panelami

Pierwszy punkt: pobierz aktualną kartę katalogową każdego modułu. Potrzebujesz Pmax, Voc, Isc, Vmp, Imp oraz współczynniki temperaturowe Voc i Isc. Dane z kart 5-letnich mogą być nieaktualne, bo producenci modyfikują ogniwa bez zmiany nazwy modelu. Zdarza się, że panel oznaczony jako 350 W w 2019 roku ma dziś Voc 41,8 V zamiast 41,2 V.

Drugi punkt: sprawdź limity inwertera. Maksymalne Voc wejściowe, zakres MPPT, maksymalny prąd wejściowy na każdy tracker, liczba trackerów. Inwerter hybrydowy 6,2 kW ma zwykle dwa MPPT, każdy z Voc do 600 V i prądem do 13 A. Trzy stringi wymagają trzeciego MPPT lub połączenia równoległego.

Trzeci punkt: oblicz Voc stringu w najniższej temperaturze dla Twojej lokalizacji. Weź rekordowe minimum z ostatnich 10 lat, odejmij 5°C na margines bezpieczeństwa. Pomnóż Voc jednego panela przez liczbę modułów w stringu. Pomnóż wynik przez (1 + (25, T_min) × 0,003). Wynik musi być niższy o 20% od limitu inwertera.

Czwarty punkt: dobierz przekroje kabli. Użyj tabeli spadków napięcia, pamiętając o współczynniku temperaturowym dla kabli na dachu (90°C w słońcu, korekta 0,86). Kabel 4 mm² przy 27 A w słońcu ma wytrzymałość 22 A, więc realnie potrzebujesz 6 mm². Piąty: zaplanuj trasy kablowe i miejsca na zabezpieczenia. Szósty: sprawdź odległość do rozdzielnicy głównej, bo przy ponad 15 metrach spadek napięcia na kablu DC sięga 3%.

Siódmy punkt: zweryfikuj zgodność z normą PN-EN 50549-9 i wymogami zakładu energetycznego. Ósmy: zostaw 10% zapasu mocy w inwerterze. Dziewiąty: zaplanuj monitoring. Bez danych o uzyskach każdego stringu nie zauważysz degradacji pojedynczego panelu. Dziesiąty: udokumentuj schemat połączeń, oznacz kable i moduły. Po dziesięciu latach bez dokumentacji nikt nie odróżni panela z 2018 od tego z 2022.

Interaktywna pomoc: Policz swój Voc. Wpisz wartość Voc jednego modułu z karty katalogowej, pomnóż przez liczbę paneli w stringu, dodaj 12% na zimowy spadek temperatury. Wynik to minimalny margines, jaki musisz zachować wobec limitu inwertera. Jeśli brakuje miejsca, skróć string lub dodaj optymalizatory z zintegrowanym ogranicznikiem napięcia.

Łączenie paneli fotowoltaicznych o różnej mocy wygląda na prostą decyzję techniczną, ale za każdym wariantem stoi konkretna fizyka: prąd w szeregu dyktuje najsłabsze ogniwo, napięcie w równoległym rośnie z liczbą modułów, a w mieszanym kluczowe jest dopasowanie MPPT do warunków połaci. Świadomy wybór między szeregowym, równoległym i optymalizatorami wymaga nie tylko wyliczeń, ale też zrozumienia, dlaczego najsłabszy panel ogranicza cały łańcuch. Zimowy margines Voc, przekroje kabli, bezpieczniki i diody bypass chronią nie tylko inwerter, ale też całą inwestycję na następne 25 lat. Sprawdź swoje karty katalogowe, oblicz Voc dla -25°C i porównaj wynik z limitem falownika, zanim wywiercisz pierwszy otwór w dachu.

Źródła danych i norm: Karty katalogowe paneli fotowoltaicznych publikowane przez producentów na ich stronach internetowych (dane STC i współczynniki temperaturowe). Instrukcje techniczne inwerterów stringowych i hybrydowych udostępniane przez producentów. Normy: PN-EN 50549-9 (wymagania dla instalacji przyłączanych do sieci dystrybucyjnej), PN-HD 60364-7-712 (instalacje elektryczne w budynkach, instalacje fotowoltaiczne), PN-EN 62305 (ochrona odgromowa), PN-HD 60364-5-52 (dobór kabli i przewodów). Dane meteorologiczne: Instytut Meteorologii i Gospodarki Wodnej (imgw.pl). Wymagania operatorów sieci dystrybucyjnej: Instrukcja Ruchu i Eksploatacji Sieci Dystrybucyjnej (IRiESD) publikowana przez każdego OSD.
