Łączenie paneli PV bez tajemnic – szeregowy, równoległy czy mieszany?

Parametry paneli PV, które decydują o sposobie łączenia

Zanim dobierzesz układ, musisz poznać cztery liczby z karty katalogowej każdego modułu. Napięcie obwodu otwartego (Voc) to napięcie na zaciskach panela w pełnym słońcu, przy zerowym poborze prądu. Punkt mocy maksymalnej (Vmp) to napięcie robocze, przy którym panel oddaje najwięcej energii. Prąd zwarcia (Isc) określa maksymalny prąd płynący przy zwartych wyjściach. Prąd w punkcie mocy maksymalnej (Imp) to prąd roboczy. Te cztery wartości układają się w charakterystykę prądowo-napięciową, a od jej kształtu zależy cały projekt stringów.

• Parametry paneli PV, które decydują o sposobie łączenia
• Układ mieszany (szeregowo-równolegle) standard w instalacjach domowych
• Bezpieczeństwo, przekroje kabli i wpływ temperatury
• Błędy przy łączeniu paneli PV i normy, bez których nie oddasz instalacji
• Dobór metody łączenia wg typu instalacji
• Checklist przed oddaniem instalacji do użytku
• Drzewko decyzyjne wyboru metody łączenia

Łączenie paneli PV opiera się na dwóch fundamentalnych prawach fizyki. Szeregowo dodajesz napięcia, a prąd zostaje stały. Równolegle dodajesz prądy, a napięcie pozostaje wspólne. Każdy projektant zaczyna od sprawdzenia Voc jednego modułu, pomnożenia go przez liczbę paneli w stringu i porównania z maksymalnym napięciem wejścia DC inwertera. Przekroczenie tego limitu, nawet chwilowe, kończy się uszkodzeniem trackerów MPPT.

W polskich warunkach krytyczny jest efekt temperaturowy. Ogniwa krzemowe generują wyższe napięcie, gdy są zimne. Producent podaje Voc w warunkach STC, czyli przy 25°C i nasłonecznieniu 1000 W/m². Zimą, przy -15°C, Voc rośnie o około 12-15% (współczynnik temperaturowy to typowo -0,27%/°C dla napięcia). Jeśli więc w karcie katalogowej czytasz Voc 49,95 V dla panela JA Solar JAM72S30 550W, w realnych warunkach zimowych na dachu w Białymstoku możesz zmierzyć 57-58 V na pojedynczym module.

Tabela poniżej pokazuje, dlaczego znajomość tych parametrów to nie teoria, lecz konkretne narzędzie projektowe.

Sprawność panela wynika z tego, jak dobrze Vmp i Imp odpowiadają napięciu wejściowemu inwertera w typowych warunkach. Jeżeli string pracuje powyżej zakresu MPPT, inwerter obcina moc i generujesz straty, których nie zobaczysz na rachunku, ale zobaczysz na rocznym uzysku.

Łączenie paneli fotowoltaicznych szeregowo kiedy ma sens i jakie niesie ryzyko

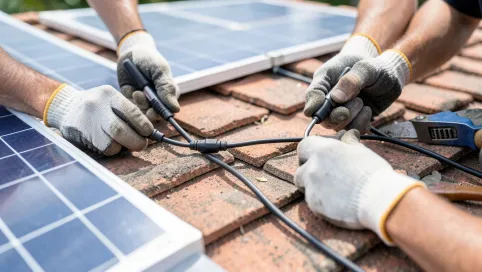

Połączenie szeregowe polega na połączeniu bieguna dodatniego panela A z biegunem ujemnym panela B. Powstały string ma napięcie równe sumie Voc poszczególnych modułów, a prąd taki jak prąd jednego panela. Ta metoda dominuje w domowych instalacjach dachowych, ponieważ pozwala osiągnąć wysokie napięcie DC przy umiarkowanym prądzie, co oznacza cieńsze kable solarne (zwykle 4 mm² lub 6 mm²) i mniejsze straty rezystancyjne na trasie do inwertera.

Przykład liczbowy rozwiewa mity. Moduł JA Solar JAM72S30 550W ma Voc 49,95 V i Isc 13,94 A. String z 10 takich paneli daje Vac about 500 V i prąd 13,94 A. Taki zakres mieści się w widełkach większości inwerterów stringowych trójfazowych (400-600 V lub 600-1000 V). Kiedy jednak w zimie temperatura spadnie do -10°C, Voc realnie wzrasta do about 575 V dla całego łańcucha. Zostawiasz wtedy margines 25 V do limitu inwertera. Ciasno, ale bezpiecznie.

Ryzyko pojawia się przy stringach 15-panelowych. W tym samym układzie przy -10°C otrzymujesz about 865 V, co przekracza limit 600 V typowego inwertera hybrydowego z jednym MPPT. Rozwiązaniem jest albo skrócenie stringu, albo wybór inwertera o wyższym napięciu wejścia (np. 1000 V lub 1500 V w wersjach komercyjnych).

Szereg ma jedną poważną wadę. Jeżeli jeden panel trafi w cień (komin, antena, liść), cały string traci wydajność proporcjonalnie do najsłabszego ogniwa. Prąd płynący przez zacieniony moduł wywołuje w nim grzanie i lokalny spadek napięcia, co obniża moc całego łańcucha. Instalacja na dachu z kominem po stronie południowej to proszenie się o kłopoty w szeregach bez optymalizatorów.

Warto zapamiętać trzy liczby dla projektu domowego 5-10 kWp: string z paneli 455W z Voc 41 V zmieści się do 12 sztuk w jednym MPPT inwertera 600 V (12 × 41 × 1,15 = 565 V zimą). String z paneli 550W z Voc 49,95 V nie powinien przekraczać 10 sztuk na jedno wejście (10 × 49,95 × 1,15 = 574 V). Przy 15 panelach konieczny jest inwerter o napięciu wejścia minimum 1000 V.

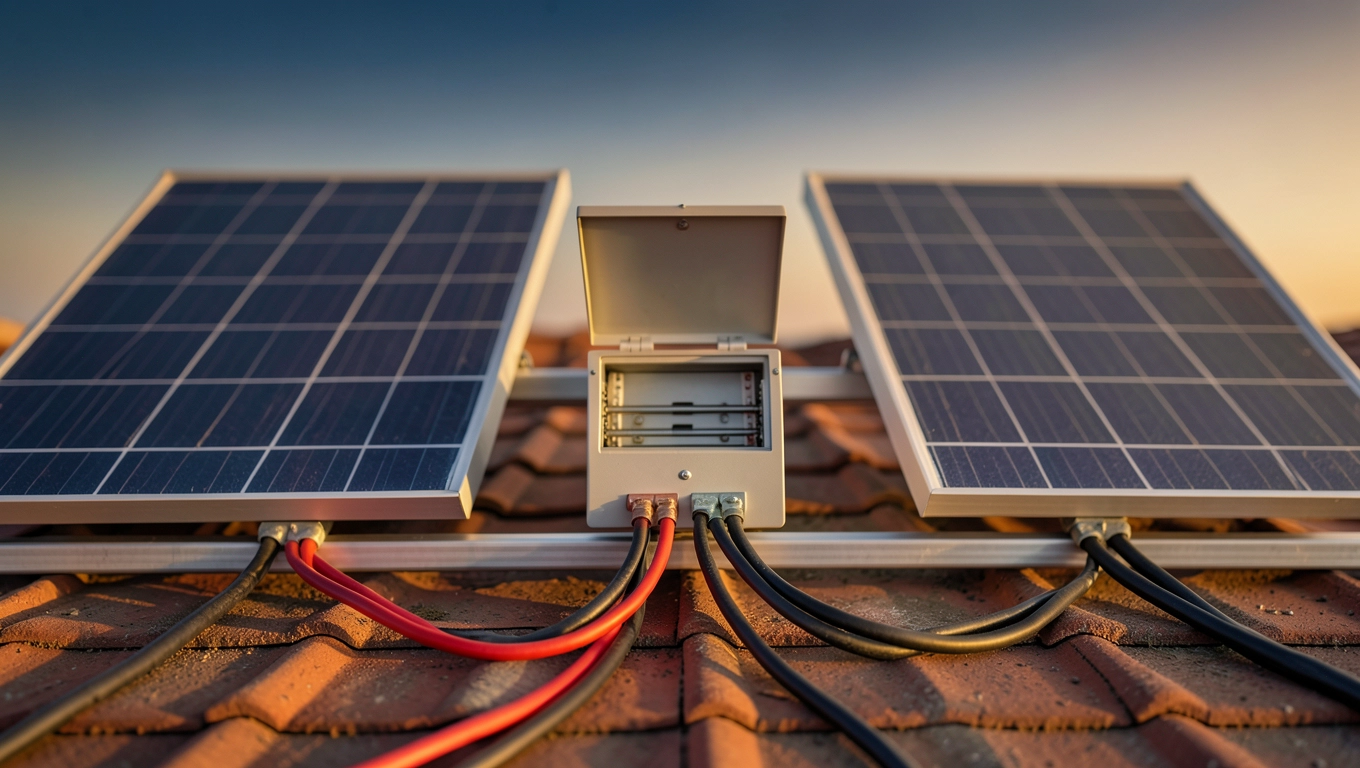

Łączenie paneli PV równolegle praktyczne przypadki użycia

Równoległe łączenie paneli PV sumuje prądy poszczególnych modułów przy zachowaniu wspólnego napięcia. Bieguny dodatnie łączysz w jednym węźle, bieguny ujemne w drugim. Taki układ stosuje się dziś rzadko samodzielnie, ponieważ generuje wysokie prądy wymagające grubych kabli (10 mm² lub więcej) i wyłączników nadprądowych o dużej wartości znamionowej.

Równoległy układ ma sens w dwóch sytuacjach. Po pierwsze, w systemach niskonapięciowych 12 V lub 24 V stosowanych na kamperach i łodziach, gdzie wymagane napięcie stringu odpowiada napięciu baterii. Po drugie, w dużych farmach PV z inwerterami centralnymi o napięciu wejścia 600 V, gdzie wiele paneli łączy się w krótkie stringi (2-4 moduły), a te równoległą wiązką wpina się do jednego MPPT.

Przykład z farmy fotowoltaicznej 50 kWp: 100 paneli 500W dzieli się na 25 stringów po 4 moduły. Każdy string daje napięcie about 4 × 41 V = 164 V. Pięć takich stringów łączy się równolegle, dając prąd 5 × 13,3 A = 66,5 A. Przekrój kabla zbiorczego musi wynosić minimum 16 mm², by utrzymać spadek napięcia poniżej 1,5%. Taki układ wymaga też bezpieczników topikowych na każdym stringu, co komplikuje instalację i podnosi koszt.

Układ mieszany (szeregowo-równolegle) standard w instalacjach domowych

Łączenie szeregowo i równolegle paneli PV łączy zalety obu metod. Stringi budowane szeregowo zapewniają wysokie napięcie robocze i niskie straty kablowe, a równoległe połączenie kilku stringów zwiększa moc przy zachowaniu bezpiecznego zakresu napięcia. Taki układ mieszany zdominował dachowe instalacje o mocy 6-15 kWp.

Konkretny przykład dla dachu 10 kWp na panelach 500W: potrzebujesz 20 paneli. Dzielisz je na dwa stringi po 10 modułów. Każdy string pracuje przy napięciu zbliżonym do limitu inwertera (about 410 V w lecie, 575 V zimą). Oba stringi łączysz równolegle na wejściu jednego MPPT lub podłączasz do dwóch niezależnych wejść MPPT w inwerterze hybrydowym. Prąd podwaja się do about 27 A, ale napięcie pozostaje w normie.

Kluczowy warunek układu mieszanego to równomierność stringów. Oba stringi powinny mieć identyczną liczbę paneli, najlepiej tego samego typu i tej samej orientacji. W przeciwnym razie mocniejszy string zaczyna napędzać słabszy, pojawia się prąd wyrównawczy i oba moduły pracują poniżej optimum. To elektryczne echo problemu niedopasowania, które w skrajnych przypadkach prowadzi do przegrzewania złączek MC4.

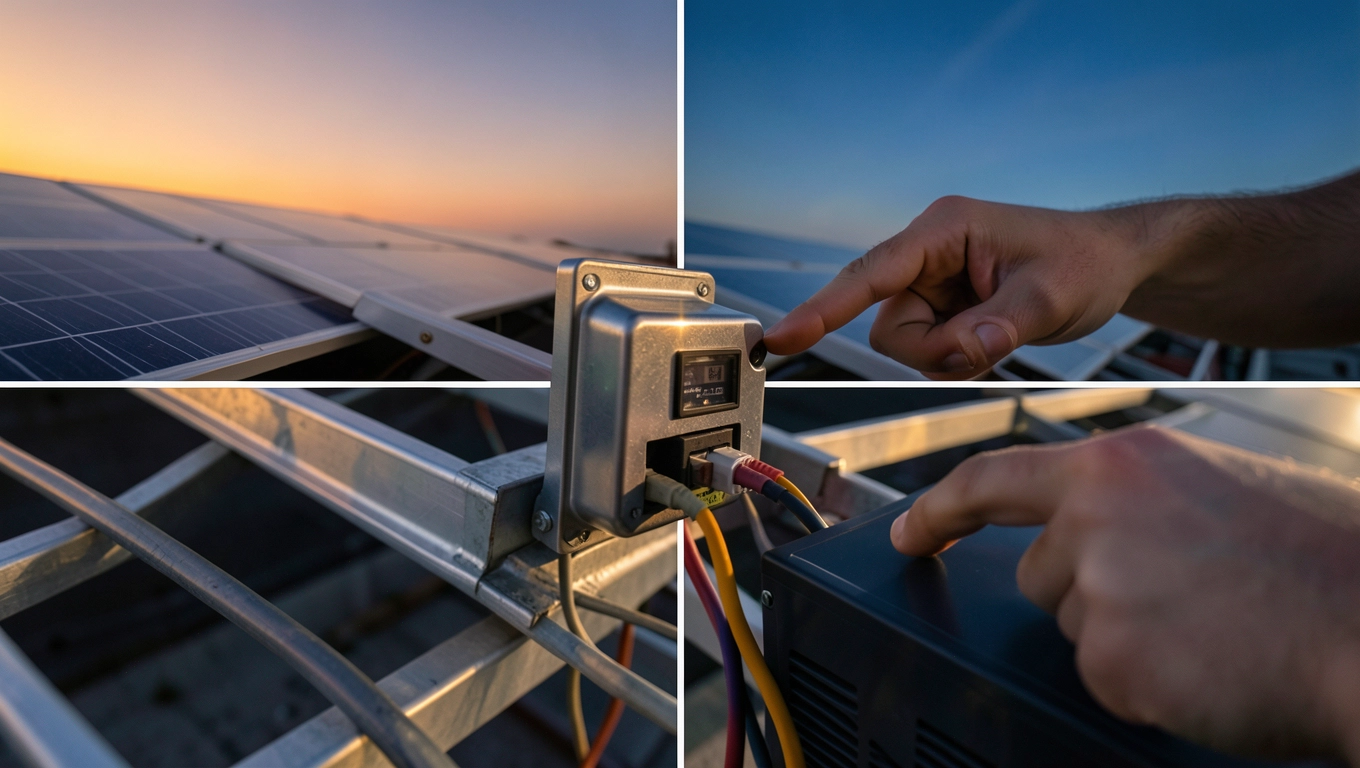

Łączenie paneli o różnej mocy i orientacji kiedy potrzebujesz optymalizatorów?

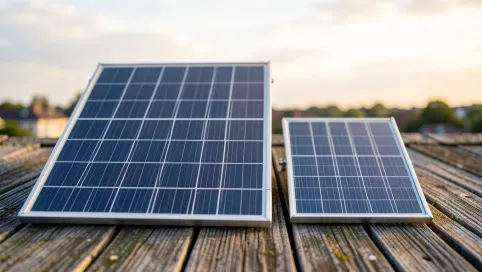

Łączenie paneli o różnej mocy w jednym stringu to jeden z najczęstszych błędów widywanych w starszych instalacjach. Panele 250W pozyskane przy pierwszej fali dofinansowań, dokupione moduły 400W trzy lata później, dach z wielospadkami, gdzie jedna połowa skierowana jest na południe, a druga na zachód. Brzmi jak życiowy scenariusz? Dokładnie taki układ wymaga optymalizatorów lub przejścia na mikroinwertery.

Optymalizator to urządzenie montowane pod każdym panelem, które śledzi jego punkt mocy maksymalnej niezależnie od reszty stringu. String może składać się z paneli o różnym Voc, różnej mocy i różnej orientacji, a każdy moduł pracuje w swoim optimum. Sprawność optymalizatora wynosi 99,5%, a koszt zakupu waha się w granicach 150-250 PLN za sztukę w zależności od producenta i dostawcy.

Mikroinwerter idzie dalej i zamienia prąd stały na przemienny bezpośrednio przy panelu. String w ogóle nie istnieje, każdy moduł działa samodzielnie na jedną fazę sieci lub do wspólnej szyny AC. To rozwiązanie droższe (od 1000 PLN za jednostkę obsługującą 1-2 panele), ale eliminuje ryzyko niedopasowania całkowicie.

Kiedy opłaca się tańsze rozwiązanie z optymalizatorami? Gdy zacienienie dotyczy mniej niż 20% powierzchni dachu i dotyczy nie więcej niż 2-3 paneli. Gdy dach ma jedną dominującą orientację, a dwa-trzy moduły odstają od reszty z powodu okien dachowych lub lukarn. Gdy planujesz rozbudowę instalacji w ciągu najbliższych lat i nie wiesz, jakie panele dobierzesz.

Decyzję ułatwia schemat tekstowy. Dach jednolity, bez cieni, jedna orientacja: łącz szeregowo. Dach z kilkoma cieniami kominów lub anten, ale jedna orientacja: szeregowo + optymalizatory na zacienionych modułach. Dach wielospadowy z różnymi orientacjami: mikroinwertery lub hybrydowy inwerter string z optymalizatorami na wszystkich panelach. Dach z chronicznym zacienieniem od drzew lub wyższych budynków: wyłącznie mikroinwertery.

Bezpieczeństwo, przekroje kabli i wpływ temperatury

Napięcie DC powyżej 120 V jest śmiertelnie niebezpieczne w przypadku dotyku, ponieważ nie ma momentu zerowego sinusoidy. Wyłącznik prądu stałego nie gasi łuku tak łatwo jak wyłącznik AC, a iskrzenie przy rozłączaniu stringu pod obciążeniem bywa przyczyną pożarów. Dlatego cała instalacja PV wymaga klasy ochronności II, co oznacza podwójną izolację i brak konieczności uziemiania samych paneli.

Przekrój kabla solarnego zależy od prądu stringu i długości trasy. Standardowy przewód 4 mm² (np. Solar PV1-F 1×4 mm² w podwójnej izolacji) wystarcza dla stringów do 15 A i tras do 15 m. Przy dłuższych trasach do inwertera (20-30 m) należy przejść na 6 mm², a w farmach na 10-16 mm². Grubość kabla wynika nie z poboru prądu, lecz z dopuszczalnego spadku napięcia, który nie powinien przekraczać 1,5% od stringu do inwertera.

Temperatura wpływa na trzy elementy jednocześnie. Wzrost Voc przy spadku temperatury oznacza, że zimą string może przekroczyć limit inwertera, nawet jeśli lato wygląda bezpiecznie. Spadek Vmp w wysokiej temperaturze oznacza, że tracker MPPT musi pracować w niższym zakresie napięć. Wreszcie kable solarne tracą elastyczność i wytrzymałość izolacji poniżej -25°C, co wymaga stosowania przewodów z certyfikatem pracy w niskich temperaturach.

Liczby z tabeli wyjaśniają, dlaczego ten sam string bezpieczny latem staje się ryzykowny zimą. Wpinasz do inwertera o limicie 600 V string 15-panelowy, który latem pracuje przy 624 V. Z pozoru przekroczony limit, ale lipcowe 624 V to chwilowy szczyt. Inwerter toleruje krótkotrwałe przekroczenia. Natomiast zimowe 861 V przy tym samym limicie oznacza natychmiastowe uszkodzenie trackerów MPPT.

Właściwy montaż wymaga pomiaru Voc każdego stringu zaraz po okablowaniu, ale jeszcze przed podłączeniem do inwertera. Miernik prądu stałego o zakresie do 1000 V (kategoria bezpieczeństwa CAT III) kosztuje 200-400 PLN, a pomiar trwa 30 sekund na string. Bezpiecznik topikowy na każdym stringu (wartość 1,25 × Isc, typowo 15 A lub 20 A) chroni przed prądem wstecznym z sąsiedniego stringu w przypadku zwarcia.

Błędy przy łączeniu paneli PV i normy, bez których nie oddasz instalacji

Siedem pomyłek powtarza się w instalacjach oddawanych bez nadzoru projektowego. Pierwsza to zbyt długi string, który zimą przekracza limit inwertera. Druga to brak bezpieczników stringowych w układzie mieszanym. Trzecia to łączenie paneli o różnym Voc w jednym stringu. Czwarta to brak pomiaru Voc przed uruchomieniem. Piąta to kable solarne bez osłony UV na fragmencie trasy nad dachem. Szósta to brak dokumentacji pomiarowej wymaganej przez ubezpieczyciela. Siódma to brak ochrony przeciwprzepięciowej SPD typu 2 po stronie DC.

Konsekwencje konkretnej pomyłki bywają kosztowne. String 18 paneli 455W z Voc 41 V daje zimą 18 × 41 × 1,15 = 849 V na wejściu inwertera 600 V. Efekt? Przepalenie toru MPPT, wymiana płyty głównej inwertera (koszt 1500-4000 PLN) lub zakup nowego urządzenia. Pojedyncze zacienione ogniwo w stringu bez optymalizatorów obniża wydajność stringu o 15-30% w porównaniu z teoretycznym optimum. Przez 25 lat to strata rzędu 8000-15000 kWh w typowej instalacji domowej.

Polskie przepisy wymagają projektu instalacji przez osobę z uprawnieniami w zakresie sieci i instalacji elektrycznych. Norma PN-EN 60364-7-712 definiuje wymagania dla instalacji PV, w tym ochronę przeciwporażeniową, separację od sieci i dobór zabezpieczeń. Norma PN-EN 62446 opisuje procedurę odbioru instalacji i dokumentację wymaganą do przekazania inwestorowi. Bez tych norm instalacja nie przejdzie odbioru zakładu energetycznego, a ubezpieczyciel odmówi wypłaty w razie pożaru lub kradzieży.

Kolejna grupa błędów wynika z rozbudowy instalacji. Inwestor dokłada cztery panele po roku użytkowania, bo spodobała mu się taryfa dynamiczna. Nowe moduły mają inny Voc niż stare, a string zaprojektowany pierwotnie na 12 paneli teraz musi obsłużyć 16. Bez przeprojektowania instalacji prąd wyrównawczy zaczyna grzać stare panele i obniża moc całego stringu. Rozbudowa instalacji o więcej niż 10% mocy nominalnej wymaga nowego projektu i ponownych obliczeń.

Dobór metody łączenia wg typu instalacji

Dom jednorodzinny 5-10 kWp na dachu skośnym to standardowy przypadek układu mieszanego. Stringi po 8-12 paneli tej samej serii, jeden lub dwa MPPT, brak optymalizatorów przy jednolitym dachu. Firmy 50-200 kWp na dachu płaskim lub gruncie pracują zwykle w układzie mieszanym z optymalizatorami, ponieważ rzędy paneli ustawione są pod kątem 15-25° i część rzędów trafia w cień sąsiednich.

Farma fotowoltaiczna 1-5 MWp to domena centralnych inwerterów stringowych o napięciu wejścia 1000 V lub 1500 V. Panele łączone w stringi po 20-30 sztuk (Voc zimą about 920-1380 V), następnie równoległe wiązki kablowe do skrzynki przyłączeniowej. Mikroinwertery na farmach nie mają sensu ekonomicznego ze względu na cenę za wat mocy.

Instalacja off-grid 12-48 V na kamperze lub w domku letniskowym to jedyne miejsce, gdzie łączenie równoległe dominuje. Panele 100-200W łączone są bezpośrednio z kontrolerem ładowania MPPT, a napięcie stringu rzadko przekracza 48 V. Kontroler obsługuje wejście do 100 V VOC, co pozwala na stringi 2-3 paneli w zależności od modelu.

Checklist przed oddaniem instalacji do użytku

Dziesięć punktów, które muszą być spełnione, zanim instalator włączy inwerter do sieci. Po pierwsze, sprawdź wzrokowo, czy wszystkie złączki MC4 są osadzone do kliknięcia i czy żaden kabel nie wisi luzem. Po drugie, zmierz Voc każdego stringu miernikiem CAT III 1000 V. Po trzecie, zmierz Isc każdego stringu w pełnym słońcu (wartość nie powinna odbiegać od katalogowej o więcej niż 5%).

Po czwarte, sprawdź rezystancję izolacji stringów miernikiem MEG (minimum 1 MΩ dla instalacji 600 V). Po piąte, sprawdź ciągłość przewodu ochronnego i rezystancję uziemienia ram paneli (jeśli dotyczy). Po szóste, zweryfikuj poprawność podłączenia SPD DC i SPD AC. Po siódme, zrób zdjęcie termowizyjne każdego panela w godzinach południowych (gorące punkty wskazują wadliwe ogniwa lub zacienienie).

Po ósme, sprawdź, czy dobrano bezpieczniki stringowe o właściwej wartości (1,25 × Isc). Po dziewiąte, zweryfikuj poprawność nastaw inwertera (napięcie wejścia, kraj, typ sieci TN/IT). Po dziesiąte, wypełnij protokół pomiarowy i dołącz karty katalogowe wszystkich urządzeń. Bez tego dokumentu ubezpieczyciel ma podstawę do odmowy wypłaty w razie szkody.

Drzewko decyzyjne wyboru metody łączenia

Twoja sytuacja określa rekomendowany układ w prostym schemacie. Dach jednolity, jeden spadek, brak cieni, jeden typ paneli: łącz szeregowo w jeden lub dwa stringi. Dach z kilkoma elementami zacieniającymi (komin, antena, lukarna), jeden spadek: szeregowo + optymalizatory na 2-3 zacienionych panelach. Dach wielospadowy z dwoma lub trzema orientacjami: mikroinwertery lub pełen układ optymalizatorów. Rozbudowa istniejącej instalacji o panele innego typu: wymaga przeprojektowania lub instalacja nowego inwertera stringowego dla starych paneli i mikroinwerterów dla nowych.

Planowana moc 6-10 kWp na dachu bez problemów zwykle składa się z jednego stringu, do którego wpinasz wszystkie panele szeregowo. Wystarczy inwerter z jednym MPPT. Jeśli dach dzieli się na dwie identyczne połówki (np. dwuspadowy symetryczny), budujesz dwa stringi i wpinasz je do inwertera z dwoma MPPT. Gwarantuje to, że różnica temperatur między dwoma spadkami nie obniża wydajności jednego ze stringów.

Instalacja z akumulatorem (BESS) rządzi się osobnymi regułami. Inwerter hybrydowy łączy string PV, magazyn energii i sieć w jednym urządzeniu. String PV powinien pracować w zakresie napięcia akceptowalnym dla MPPT hybrydy (zwykle 120-600 V dla modeli domowych). Dodatkowy string do ładowania baterii bezpośrednio z PV (DC-coupled) wymaga osobnego wejścia lub dodatkowego kontrolera MPPT.

Łączenie paneli PV to projekt inżynierski, nie montażowa formalność. Każde 10% strat mocy rocznie to 800-1500 kWh w typowej instalacji domowej. Przez 25 lat użytkowania zły układ kosztuje 5000-12000 PLN w straconej energii. To więcej niż różnica w cenie między optymalizatorami a tańszymi złączkami MC4. Profesjonalny projekt zwraca się w pierwszych pięciu latach eksploatacji.

Źródła danych: karty katalogowe producentów modułów fotowoltaicznych (JA Solar, Longi, Trina Solar), norma PN-EN 60364-7-712, norma PN-EN 62446, wytyczne Stowarzyszenia Branży Fotowoltaicznej, dokumentacja techniczna inwerterów hybrydowych (Huawei, Fronius, SolarEdge), raporty Instytutu Energetyki Odnawialnej, dane meteorologiczne z bazy PVGIS dla warunków polskich. Strona referencyjna: pvgis.com, ieo.pl, sbp-polskapv.pl. Treść ma charakter informacyjny, ostateczną konfigurację stringów i dobór zabezpieczeń powinien wykonać projektant z uprawnieniami.
