Jaki regulator do panela 100W sprawdzi się bez zakłóceń radiowych?

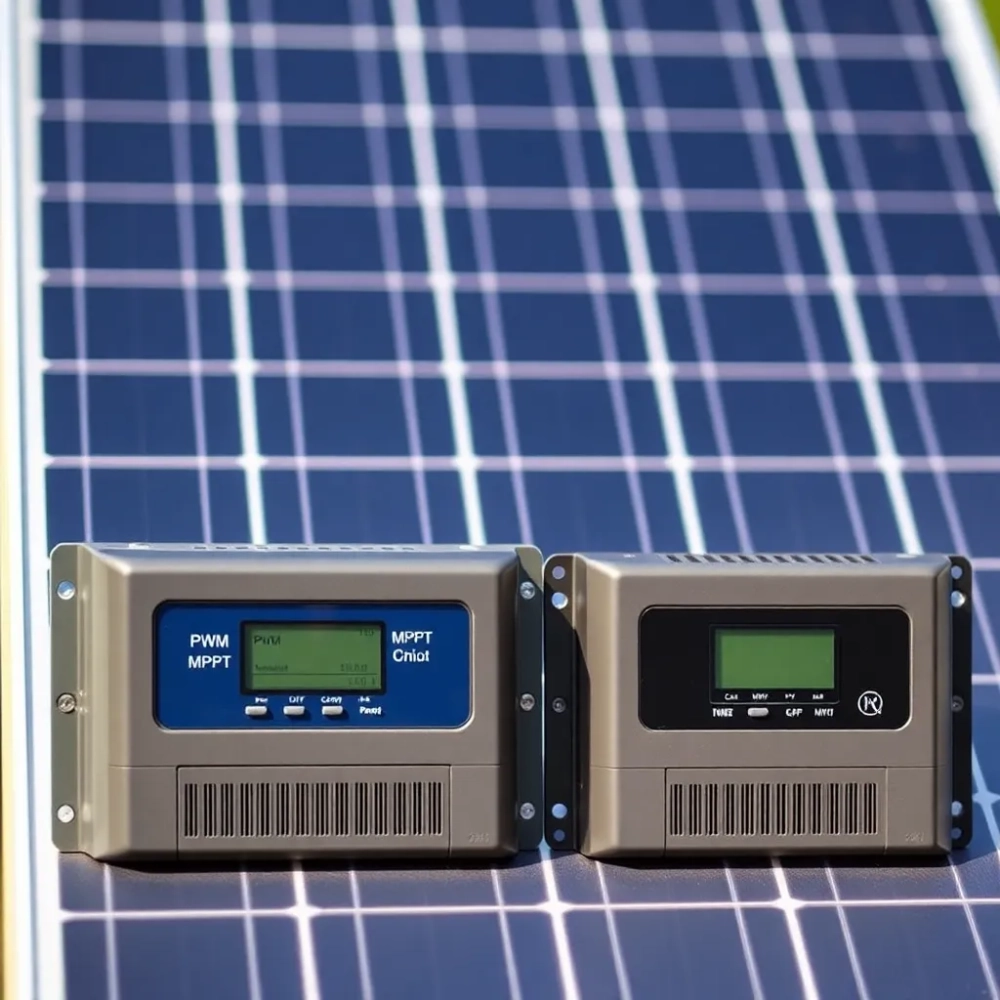

PWM vs MPPT przy panelu 100W i akumulatorze 12V

Monokrystaliczny panel 100 W pracuje przy napięciu MPP (Vmpp) rzędu 16,5-18 V w temperaturze 25 °C, a napięcie obwodu otwartego (Voc) sięga 21-22 V. Akumulator 12 V (żelowy, AGM lub LiFePO4) przyjmuje napięcie ładowania 13,8-14,4 V w fazie bulk i około 13,5 V w fazie float. Różnica między Vmpp panela a napięciem akumulatora wynosi więc realnie 3-4 V, co w najlepszym razie daje zysk MPPT rzędu 15-20 %, czyli 15-20 W dodatkowej mocy w szczycie. Na tle typowych strat przewodowych (3-5 %) i niedoszacowania mocy przez tanie panele (rzeczywiste 80-85 W zamiast 100 W), zysk ten często kurczy się do 10 W.

• PWM vs MPPT przy panelu 100W i akumulatorze 12V
• Minimalizacja zakłóceń radiowych z regulatora solarnego
• Polecane regulatory do paneli 100W dla radioamatorów

PWM (modulacja szerokości impulsu) ściąga napięcie panela do poziomu akumulatora, „odcinając" nadwyżkę. Prostownik w regulatorze PWM działa jak szybki klucz elektroniczny, więc prąd wyjściowy jest proporcjonalny do aktualnego napięcia ładowania. Gdy akumulator jest w połowie naładowany (12,2 V), panel 100 W dostarcza niecałe 70 W. MPPT wymusza pracę panela w punkcie MPP niezależnie od napięcia akumulatora, przetwarzając nadwyżkę napięcia na prąd. Różnica fizycznie tkwi w tranzystorze MOSFET lub IGBT pracującym z częstotliwością 20-300 kHz w topologii buck/boost. To właśnie ta szybka komutacja generuje impulsy prądowe, które promieniują i przewodzą zakłócenia radiowe (RFI/EMI).

Dla małego zestawu 100 W plus akumulator 12 V (do 30 Ah) większość operatorów polowych potwierdza przewagę PWM: prostota, tańsze sterowanie, mniejsze zaburzenia na paśmie 14/21/28 MHz. MPPT ma uzasadnienie przy panelach 150-200 W, napięciu akumulatora 24 V lub większym lub gdy ogniwo pracuje intensywnie w mroźny dzień (Voc rośnie, Vmpp niewiele spada). Przy pojedynczym panelu 100 W wpiętym w instalację 12 V ekonomia i czystość eteru przemawiają za PWM 10 A klasy IP67.

Regulatory typu on-off (przekaźnikowe) działają jak termostat: odcinają panel po osiągnięciu napięcia progowego, a włączają po spadku. Są tanie, niemal bezszelestne radiowo, ale nie doładowują akumulatora w fazie absorpcji. Dla żelu czy AGM z bieżącym użyciem radia przez kilka godzin dziennie to kompromis akceptowalny, o ile nie zależy nam na pełnym cyklu. Sterowniki S3R (Shunt Series Switching Regulator) to rzadkość w panelach 100 W, używane głównie w systemach kosmicznych; ich cena przekracza budżet radioamatora.

Minimalizacja zakłóceń radiowych z regulatora solarnego

Najskuteczniejszą bronią radioamatora pozostaje filtr LC na wejściu i wyjściu regulatora. Dławik toroidalny ferrytowy o indukcyjności 100-220 µH (rdzeń FT-140-43 lub FT-240-31) w szereg z przewodem plusowym tłumi składową wspólną (common mode) w zakresie 1-30 MHz. Kondensator X2 o pojemności 100 nF / 275 V AC (klasa bezpieczeństwa X2) między plusem a minusem za dławikiem zwiera składową różnicową do masy. Topologia LC π (dławik-kondensator-dławik) obniża poziom harmonicznych o 30-40 dB, co w praktyce oznacza przejście z S9 na S3 na radiu odbiorczym.

Kluczowa jest geometria okablowania. Skrętka (twisted pair) o skoku 3-4 cm na długości minimum 20 cm przed i za regulatorze znosi pole magnetyczne pętli prądowej, bo prąd w obu przewodach płynie w przeciwnych kierunkach i ich pola wzajemnie się znoszą. Przewody ekranowane (typ LiYCY 2×1,5 mm²) dają dodatkowe 10-15 dB tłumienia, ale ich elastyczność bywa ograniczona w zastosowaniach polowych. Najlepsze efekty daje połączenie ekranowanej skrętki z dławikami ferrytowymi nasuwanymi na oba końce (clip-on ferrite, typ 31).

Przetwornica DC/DC step-down do zasilania radia (np. z 12 V na 13,8 V) to drugie silne źródło zakłóceń, pracujące z częstotliwością 150-500 kHz. Kondensatory ceramiczne X2Y (100 nF + 100 nF w jednej obudowie) przy pinach przetwornicy obniżają tętnienia napięcia o 20 dB. W skrajnych przypadkach pomaga dodatkowy filtr LC 47 µH + 470 µF między przetwornicą a radiem. Masa przetwornicy i filtra musi być połączona krótkim, grubym przewodem (minimum 2,5 mm²) do bieguna minusowego akumulatora; w innym przypadku masa pływa i prąd zakłóceń szuka drogi przez antenę.

Odległość regulatora od radia ma fizyczne uzasadnienie. Pole magnetyczne od impulsowego prądu 10 A spada proporcjonalnie do sześcianu odległości. Przy 50 cm natężenie pola jest dziesięciokrotnie niższe niż przy 25 cm. W praktyce operatorzy instalują regulator w skrzynce przy akumulatorze, a radio trzymają w drugim końcu namiotu lub przyczepy. Ekranowanie skrzynki regulatora folią aluminiową 0,1 mm połączoną z masą akumulatora obniża promieniowanie o kolejne 15-20 dB. Okablowanie do panelu powinno być prowadzone jedną trasą, równolegle do siebie, bez pętli.

Zimowe skoki napięcia Voc potrafią zniszczyć regulator PWM. Współczynnik temperaturowy Voc dla paneli monokrystalicznych wynosi -0,30 do -0,35 %/°C, co oznacza, że przy spadku temperatury z +25 °C do -15 °C napięcie otwartego obwodu rośnie o 12-14 %. Panel o Voc 22 V w mroźny poranek daje 24,5 V, a regulator PWM o limicie 25 V pracuje na granicy. Zostawiaj 25 % zapasu na napięcie wejściowe regulatora.

Checklista antyzakłóceniowa

• Dławik ferrytowy 100-220 µH na obu przewodach (plus i minus) przy regulatorze
• Kondensator X2 100 nF między plusem a minusem za dławikiem
• Skrętka 20 cm przed i za regulatorze
• Przewody ekranowane (LiYCY) do panelu, ekran uziemiony po stronie akumulatora
• Filtr LC przy przetwornicy DC/DC
• Odległość regulator-radio minimum 50 cm
• Wspólna masa o przekroju minimum 2,5 mm², krótsza niż 30 cm
• Brak wspólnej trasy kabli zasilania i anteny

Polecane regulatory do paneli 100W dla radioamatorów

Segment premium reprezentują urządzenia z algorytmem ładowania 4-fazowego (bulk, absorption, equalize, float), czujnikiem temperatury akumulatora i portem komunikacyjnym VE.Direct. Sprawność MPPT sięga 98 %, a poziom zaburzeń EMI jest kontrolowany przez wewnętrzny filtr EMC i ekranowaną obudowę. Cena 450-900 PLN odpowiada jakości wykonania i 5-letniej gwarancji. Dla radioamatora kluczowy jest brak wentylatora, solidne zaciski śrubowe (akceptujące 6 mm²) i klasa szczelności IP43 przy pracy w terenie.

Średnia półka (180-350 PLN) oferuje regulatory MPPT 10-20 A z wyświetlaczem LCD, algorytmem 3-fazowym i obsługą LiFePO4. Sprawność 92-95 %, ale filtrowanie EMI jest podstawowe. Operator pracujący w odległości 50 cm od radia musi doinstalować dławiki i kondensatory X2. Popularne modele chińskich producentów bywają klonami lepszych konstrukcji; warto sprawdzić, czy producent deklaruje zgodność z normą EN 61000-6-3 (emisja EMC dla sprzętu domowego).

Tanie regulatory PWM 10 A (70-180 PLN) sprawdzają się w prostych instalacjach. Brak aktywnej przetwornicy oznacza minimalny poziom harmonicznych, a wbudowany czujnik temperatury akumulatora (termistor NTC 10 kΩ) koryguje napięcie ładowania o -3 mV/°C/celę. Wyświetlacz bywa czytelny tylko w dzień, ale diody LED sygnalizują stan ładowania wystarczająco. Regulatory on-off (50-100 PLN) działają bezszelestnie radiowo, ale nie zapewniają absorpcji; akumulator żelowy pracujący w nich codziennie traci 5-8 % pojemności rocznie przez zjawisko sulfatacji.

Dopasowanie panel-akumulator: prąd a pojemność

Reguła kciuka mówi, że prąd ładowania powinien wynosić 10-20 % pojemności akumulatora (C/10 do C/5). Dla akumulatora 12 Ah oznacza to 1,2-2,4 A. Panel 100 W przy 18 V Vmpp daje prąd około 5,5 A w szczycie, ale regulator PWM obniża go do 2-3 A przy napięciu akumulatora 13,5 V. MPPT potrafi wycisnąć 4,5 A z tego samego panelu, ale dla małego akumulatora 12 Ah to wartość graniczna. Przeładowanie akumulatora żelowego powyżej 14,4 V przy braku fazy absorpcji prowadzi do gazowania i utraty elektrolitu.

Alternatywą dla pojedynczego panelu 100 W są zestawy dwóch paneli 50 W połączonych równolegle. Łączna moc 100 W, ale prąd zwarcia rozkłada się na dwa panele, a napięcie Vmpp pozostaje na poziomie 18 V. Rozwiązanie jest bezpieczniejsze dla małego akumulatora, bo w przypadku awarii jednego panelu drugi nadal pracuje, a cień padający na jedno skrzydło nie wyłącza całego zestawu. Panele 2×30 W dają mniejszą moc szczytową (60 W), ale zmieszczą się w plecaku; przydatne przy aktywnościach SOTA/POTA.

Dobór mocy panela do akumulatora 12 Ah wymaga kompromisu. Operatorzy QRP (5-10 W nadawania) zużywają dziennie 1,5-3 Ah, więc nawet 50-60 W panelu pokrywa zapotrzebowanie z 30 % zapasem. Przy pracy FT8 z mocą 20 W zużycie rośnie do 4-5 Ah, więc pełne 100 W staje się uzasadnione, ale konieczny jest regulator z prawidłowym profilem absorpcji. Akumulator LiFePO4 12 Ah toleruje prąd ładowania do 1C (czyli 12 A) i 4000 cykli, więc w jego przypadku nadmiar mocy panelu nie szkodzi tak bardzo jak przy AGM.

Najczęstsze błędy przy wyborze regulatora

Kupno MPPT „bo lepszy" to klasyczny błąd marketingowy. Dodatkowe 15 W zysku w panelu 100 W nie rekompensuje 200-600 PLN różnicy w cenie regulatora, a wprowadzone zakłócenia wymagają kosztownego filtrowania. Przy akumulatorze 12 Ah różnica w czasie ładowania między PWM a MPPT wynosi 30-40 minut dziennie, co dla operatora polowego nie ma znaczenia. MPPT zyskuje sens dopiero przy panelu 150 W lub instalacji 24 V.

Ignorowanie poziomu RFI to drugi grzech pierworodny. Nowoczesne radio cyfrowe (FT8, FT4, JS8) pracuje z sygnałami o dynamice 100 dB, więc zakłócenia z regulatora solarnego potrafią zablokować cały segment pasma 20 m. Przed zakupem regulatora warto sprawdzić, czy producent podaje wyniki testu EMC. Brak takiej informacji oznacza, że urządzenie przeszło jedynie podstawowe badania CE bez szczegółowego spektrum.

Źle dobrany prąd ładowania do małego akumulatora skraca jego żywotność o 40-60 %. Regulator 10 A podłączony do akumulatora 7 Ah teoretycznie zapewnia prąd 1,4C, co w żelu powoduje gwałtowne gazowanie. Bezpieczniej wybrać regulator 5 A dla akumulatorów poniżej 10 Ah albo zastosować akumulator o większej pojemności (minimum 20 Ah). Wewnętrzna rezystancja akumulatora żelowego rośnie z wiekiem, więc prąd ładowania spada, ale napięcie końcowe rośnie do granicy regulatora, co bywa groźne dla ogniw.

Przy pracy z mocą nadawania 5-10 W (QRP) i panelu 100 W, regulator PWM 10 A z czujnikiem temperatury to rozwiązanie wystarczające na 90 % wypraw terenowych. Budżet 100-150 PLN zostawia środki na porządne filtry ferrytowe, przewody LiYCY i dławiki toroidalne, które eliminują 95 % problemów z zakłóceniami.

Co wybrać dziś

Dla typowego radioamatora z panelem 100 W, akumulatorem 12-30 Ah i pracą QRP/SSB do 20 W najlepszym wyborem pozostaje regulator PWM 10 A klasy IP67 z czujnikiem temperatury i algorytmem 3-fazowym. Koszt 120-180 PLN, brak wentylatora, niski poziom EMI, kompatybilność z żelem i AGM. Jeśli operator używa LiFePO4 i chce pełnej kontroli napięcia końcowego, regulator MPPT 10 A z wyświetlaczem i konfigurowalnymi profilami (180-280 PLN) daje większą elastyczność, ale wymaga dławików ferrytowych na wejściu i wyjściu. Panele premium MPPT 15 A (450+ PLN) są przerostem formy nad treścią dla zestawu 100 W; ich potencjał ujawnia się dopiero przy dwóch panelach 150-200 W połączonych szeregowo.

Najważniejsze pozostaje dopasowanie regulatora do konkretnej instalacji: jeden panel 100 W + akumulator 12 V = PWM, dwa panele 100 W szeregowo lub akumulator 24 V = MPPT. Filtr EMI i krótkie przewody są tańsze niż najdroższy regulator z „cichą komutacją". Empiryczne pomiary operatorów pokazują, że prawidłowo zainstalowany zestaw PWM generuje szum na poziomie S1-S2 w paśmie 20 m, podczas gdy niefiltrowany MPPT potrafi zawiesić odbiornik na S9+20 dB.

Checklista zakupowa regulatora do panelu 100 W

1. Typ regulatora: PWM 10 A dla instalacji 12 V, MPPT dla 24 V lub panela powyżej 150 W
2. Prąd znamionowy: minimum 10 A (zapas 25 % ponad szczytowy Imp panela)
3. Napięcie maksymalne PV: minimum 25 V dla PWM, 60-100 V dla MPPT (z uwzględnieniem spadku temperatury)
4. Czujnik temperatury akumulatora (termistor NTC) w zestawie
5. Kompatybilność z typem akumulatora: żel, AGM, LiFePO4 z konfigurowalnym profilem
6. Poziom zakłóceń EMI: deklaracja zgodności z EN 61000-6-3 lub wyniki pomiarów
7. Złącza: śrubowe akceptujące 4-6 mm², brak złącz MC4 po stronie akumulatora
8. Stopień ochrony IP: minimum IP65 dla pracy terenowej
9. Gwarancja: minimum 2 lata, dostępność serwisu w Polsce
10. Akcesoria w zestawie: dławiki ferrytowe, kondensatory X2, instrukcja montażu EMC

Normy i źródła danych technicznych: PN-EN 61000-6-3 (kompatybilność elektromagnetyczna, emisja), PN-EN 62109-1 (bezpieczeństwo regulatorów solarnych), PN-EN 62560 (wymagania dla sterowników ładowania PV), karty katalogowe producentów ogniw monokrystalicznych (Vmpp, Voc, współczynnik temperaturowy), raporty EMC laboratoriów akredytowanych (pomiary zaburzeń promieniowanych i przewodzonych). Specyfikacje akumulatorów żelowych i AGM według normy PN-EN 60896-21.
