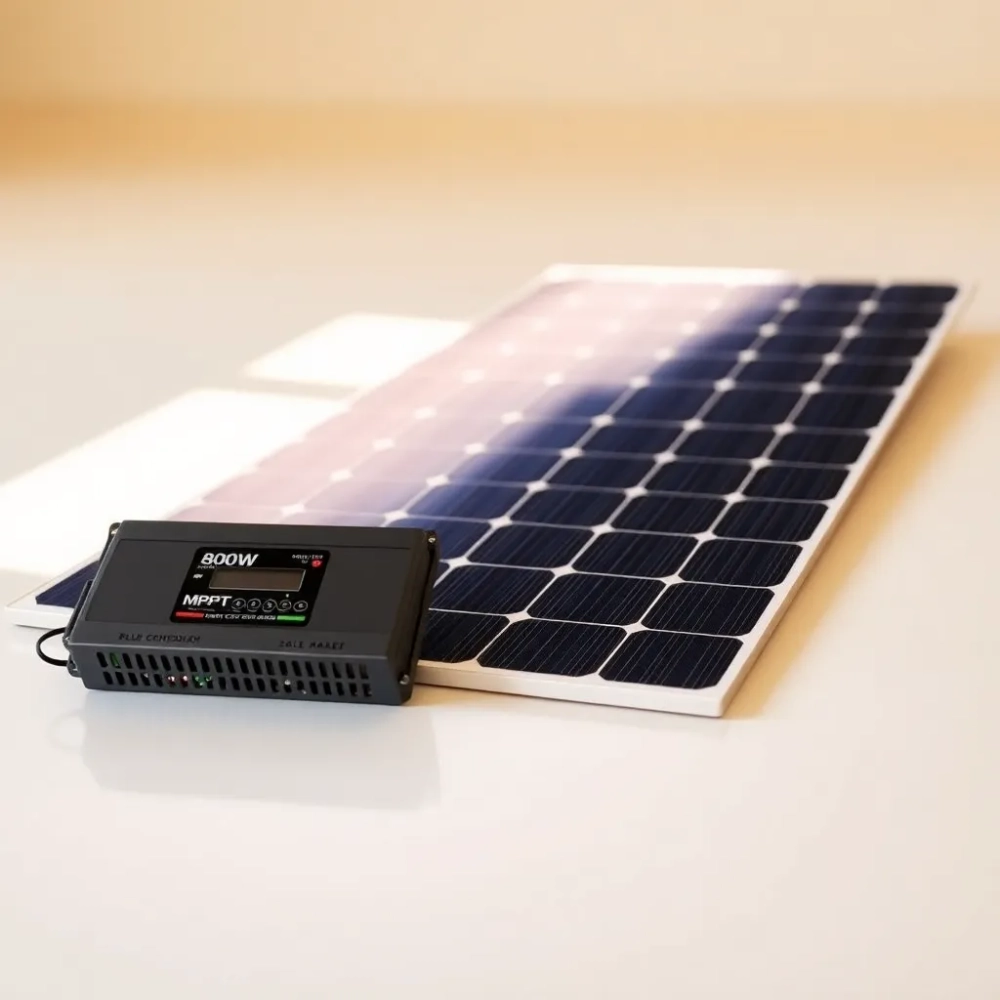

Jaki regulator do panela 800W? Sprawdź, zanim spalisz instalację

Dobór regulatora ładowania do panela 800 W to nie kwestia intuicji, lecz precyzyjnej matematyki opartej na trzech filarach: napięciu nominalnym akumulatora, prądzie znamionowym regulatora oraz współczynniku temperaturowym ogniwa. Źle skonfigurowany zestaw potrafi wytracić nawet 30% potencjalnego uzysku dziennego. Prawidłowo dobrany sterownik MPPT z marginesem bezpieczeństwa wydłuża żywotność akumulatora litowo-żelazowo-fosforanowego o dwa do trzech lat, stabilizuje napięcie buforowania i eliminuje ryzyko trwałego uszkodzenia wejścia PV. Ten przewodnik rozkłada temat na konkretne kroki z konkretnymi liczbami, żeby już nigdy więcej nie zgadywać, co gdzie podłączyć.

• Regulator MPPT czy PWM przy panelu 800 W
• Voc, prąd i moc parametry, które decydują o doborze
• Schemat podłączenia panela 800 W krok po kroku
• Kalkulator doboru w sześciu krokach
• Najczęstsze błędy przy doborze regulatora do panela 800 W
• LiFePO4 czy AGM wpływ na dobór regulatora
• Tabela przekrojów kabla w zależności od prądu
• Akumulator do panela 800 W pojemność i technologia
• Tabela doboru regulatora w zależności od konfiguracji
• Kiedy unikać regulatora PWM
• Zabezpieczenia i bezpieczeństwo
• Normy i regulacje prawne

Regulator MPPT czy PWM przy panelu 800 W

Różnica między MPPT a PWM wynika z fundamentalnej fizyki ogniwa krzemowego. Ogniwo osiąga szczytową moc w punkcie, gdzie iloczyn napięcia i prądu jest najwyższy, czyli przy typowym Vmp wynoszącym około 33 V dla panelu monokrystalicznego 200 W. Prosty regulator PWM ścina to napięcie do poziomu akumulatora, tracąc przy tym różnicę potencjałów jako ciepło. Kontroler MPPT śledzi ten puntek dynamicznie i konwertuje nadmiar napięcia na dodatkowy prąd, podnosząc realny uzysk o 20 do 30% w stosunku do rozwiązania impulsowego.

Dla panela 800 W w typowej konfiguracji na akumulator 24 V straty PWM sięgają nawet 260 Wh z każdego pełnego dnia nasłonecznienia. Przy dziennym uzysku 3,2 kWh w lecie oznacza to ponad 95 kWh stracone w ciągu zaledwie stu dni. Różnica jest tu nie kosmetyczna, lecz wprost przekładająca się na grubość portfela i autonomię energetyczną całej instalacji.

Kluczowe jest jednak rozróżnienie między mocą paneli a mocą regulatora. Żaden szanujący się producent nie projektuje sterownika tak, by pracował stale na 100% swojej wartości znamionowej. W dokumentacji katalogowej zwykle pojawia się zapis: maksymalna moc wejściowa PV przy akumulatorze 12 V wynosi 400 W, przy 24 V sięga 800 W. To nie chwyt marketingowy, lecz wynik ograniczeń termicznych tranzystorów mocy i prądu wejściowego.

Drugi filar wyboru to napięcie systemowe. Akumulator 12 V wymaga sterownika z zakresem akceptacji napięcia wejściowego do 50 V Voc. System 24 V pozwala już na łączenie paneli w szereg do Voc 100 V. Wersje 48 V tolerują łańcuchy o Voc sięgającym 150 V, co otwiera drzwi do większych i mniej prądowych konfiguracji. Margines ten jest kluczowy przy rekordowych mrozach w polskich warunkach, gdy napięcie obwodu otwartego rośnie.

Prąd znamionowy regulatora kompensuje ograniczenia po stronie akumulatora. Model 30 A obsłuży panel 800 W przy napięciu 24 V z zapasem na poziomie 80% obciążenia. Wersja 40 A daje już komfortowy bufor na przyszłą rozbudowę o kolejny łańcuch. Sterownik 60 A i większy wchodzi w grę przy systemach hybrydowych z inwerterem wyspowym, gdzie prąd ładowania musi nadążać za szczytowym zapotrzebowaniem.

Regulator PWM przy panelu 800 W to błąd projektowy. Utrata wydajności sięga 30%, a brak konwersji napięcia oznacza konieczność idealnego dopasowania Vmp do napięcia akumulatora. Systemy off-grid powyżej 200 W paneli praktycznie zawsze wymagają MPPT.

Voc, prąd i moc parametry, które decydują o doborze

Karta katalogowa panela to nie ozdoba. Cztery liczby decydują o kompatybilności z regulatorem: Voc, Isc, Vmp oraz Imp. Pomylenie się w odczycie któregokolwiek z tych parametrów oznacza albo w najlepszym razie włączony alarm, albo w najgorszym spalony kontroler i uszkodzony akumulator.

Voc (napięcie obwodu otwartego) to maksymalne napięcie, jakie panel wytwarza bez obciążenia. Dla typowego modułu 200 W monokrystalicznego wynosi ono około 24,6 V. Przy ujemnych temperaturach ogniwo zachowuje się jak termometr odwrócony: każdy spadek temperatury o 1°C podnosi Voc o około 0,3%. W polskim klimacie, gdzie zimą słupek rtęci spada do minus 25°C, współczynnik korekcyjny osiąga wartość 1,1. Tym sposobem panel o deklarowanym 24,6 V potrafi w mrozie wygenerować niemal 32 V.

Isc (prąd zwarcia) to maksymalny prąd, jaki panel dostarcza przy zwartym wyjściu. Dla modułu 200 W wynosi on typowo od 9,5 do 11 A. Wartość ta rośnie minimalnie w mroźne dni, lecz w praktyce pomijamy ten efekt przy doborze. Regulator musi tolerować Isc bez przepięcia na wejściu, dlatego margines 25% względem prądu znamionowego sterownika to absolutne minimum.

Vmp i Imp to parametry robocze, użyteczne przy obliczaniu realnej mocy. Typowy panel 200 W pracuje przy Vmp 33 V i Imp 6,1 A, co daje wspomniane 200 W mocy nominalnej. W upalne południe lipcowe Vmp spada o kolejne 0,4% na każdy stopień powyżej 25°C, więc realna moc chwilowa wynosi zwykle 85 do 92% wartości katalogowej.

Dla panela 800 W w konfiguracji czterech modułów 200 W sumaryczne Voc osiąga 98,4 V w warunkach STC i niemal 128 V w mrozie. To wyklucza regulatory z kategorii 12/24 V i wymusza przejście na segment 48 V lub sterowniki o rozszerzonym zakresie Voc do 150 V. Wielu instalatorów zapomina o tym fakcie, co kończy się interwencją serwisu po pierwszej fali mrozów.

Tabela poniżej pokazuje typowe parametry popularnych paneli monokrystalicznych spotykanych w polskiej dystrybucji. Wartości pochodzą z kart katalogowych zgodnych z normą PN-EN 61215, która definiuje warunki testowania modułów fotowoltaicznych.

Marża 20% na Voc to standardowy bufor projektowy. Oznacza on, że dla regulatora o limicie Voc 100 V maksymalny łańcuch szeregowy nie powinien przekraczać sumarycznego Voc 83 V w warunkach STC. Ta zasada chroni elektronikę przed skokami napięcia podczas przejścia chmura-słońce i zamarzania ogniw.

Schemat podłączenia panela 800 W krok po kroku

Najpierw napięcie akumulatora, potem regulator, na końcu panele. Odwrócenie tej kolejności to klasyczny błąd, który kończy się komunikatem o błędzie konfiguracji na wyświetlaczu. Kontroler MPPT wykrywa napięcie systemowe automatycznie, ale wymaga do tego stabilnego źródła referencyjnego po stronie akumulatora.

Krok pierwszy to ustalenie napięcia systemowego. Akumulator LiFePO4 12 V wymaga sterownika o Voc do 50 V i prądzie minimum 50 A dla paneli 800 W. System 24 V obniża wymagany prąd do 30 A, ale podwaja wymagane Voc łańcucha. System 48 V obniża prąd do 15 A, lecz podnosi Voc do niemal 130 V przy czterech panelach 200 W szeregowo.

Krok drugi to wybór topologii połączeń. Dwa panele 400 W szeregowo (Voc 82 V) + akumulator 24 V (Voc do 100 V) to najczęstszy układ dla średnich instalacji off-grid. Daje on Voc w STC na poziomie 82 V i prąd 13 A, co oznacza, że regulator 30 A pracuje przy 43% obciążenia. To komfortowy zapas termiczny dla półprzewodników mocy.

Krok trzeci to fizyczne połączenie. Kabel solarny o przekroju 6 mm² wystarcza do 30 A na dystansie do 10 metrów. Dłuższe odcinki wymagają przekroju 10 mm² dla ograniczenia spadku napięcia poniżej 3%. Złącza MC4 z certyfikatem TÜV zapewniają szczelność IP67 i odporność na promieniowanie UV przez minimum 25 lat eksploatacji.

Krok czwarty to konfiguracja akumulatora w menu regulatora. LiFePO4 wymaga napięcia absorpcji 14,4 V (dla 12 V) i float 13,6 V. AGM pracuje przy 14,7 V absorpcji i 13,5 V buforowania. Ustawienie profilu litowego dla akumulatora kwasowego to prosty przepis na przegrzanie i zasiarczenie w ciągu kilku tygodni.

Krok piąty to test obciążenia. Po podłączeniu paneli i akumulatora kontroler powinien wskazać napięcie ładowania zbieżne z zadanym w profilu. Prąd ładowania w słoneczny dzień powinien osiągać 80% wartości Imp w ciągu 30 sekund od podłączenia. Brak prądu oznacza błąd polaryzacji lub źle wpięty konektor MC4.

Kalkulator doboru w sześciu krokach

Krok pierwszy: ustal napięcie akumulatora. Wartość ta definiuje zakres dopuszczalnego Voc i prądu znamionowego. Dla LiFePO4 ceny modułów 12 V i 24 V są zbliżone, ale system 24 V pozwala użyć cieńszego kabla i mniejszego zabezpieczenia nadprądowego.

Krok drugi: zanotuj parametry STC z karty katalogowej. Potrzebne są tylko trzy liczby: Voc, Vmp oraz Isc. Moc nominalna to jedynie iloczyn Vmp i Imp, więc jeśli znasz dwie z tych wartości, trzecia wyjdzie z prostego rachunku.

Krok trzeci: oblicz skorygowane Voc dla minimalnej temperatury w Twojej lokalizacji. Wzór brzmi: Voc(korekta) = Voc(STC) × [1 + (Tmin − 25) × 0,003]. Dla stacji Suwałki z Tmin równym minus 25°C i panela 24,6 V wynik to niemal 32 V na moduł. Cztery takie panele szeregowo dają 128 V, co jest już poza zasięgiem sterownika 100 V.

Krok czwarty: zweryfikuj moc sumaryczną. Wzór na maksymalną moc paneli dla regulatora to: Pmax = Iregulatora × Uakumulatora × 1,25. Dla sterownika 30 A i akumulatora 24 V wynik to 900 W, co mieści panel 800 W z 12% zapasem.

Krok piąty: wybierz topologię. Łańcuch szeregowy obniża prąd i podnosi Voc. Połączenie równoległe obniża Voc i podnosi prąd. Konfiguracja mieszana (szeregowo-równoległa) kompensuje ograniczenia obu rozwiązań i bywa jedyną opcją dla większych zestawów.

Krok szósty: zweryfikuj złącza i przekroje. MC4 od różnych producentów bywają kompatybilne mechanicznie, ale różnią się rezystancją zestyku. Tanie zamienniki potrafią zwiększyć straty cieplne o 0,3 W na każdym złączu, co w łańcuchu 12 sztuk daje już 3,6 W niepotrzebnie zamienione w ciepło.

Margines mocy 20 do 25% to złota reguła. Pozwala sterownikowi pracować w optymalnym zakresie sprawności termicznej i zostawia przestrzeń na krótkotrwałe skoki mocy przy przejściach chmur oraz efekt wzmocnienia nasłonecznienia na krawędziach chmur (cloud edge effect), który potrafi zwiększyć chwilowy uzysk o 30% ponad STC.

Najczęstsze błędy przy doborze regulatora do panela 800 W

Przekroczenie maksymalnego Voc to numer jeden na liście awarii. Użytkownik łączy trzy panele 200 W szeregowo (Voc 73,8 V), zapomina o mrozie i w pierwszy styczniowy weekend budzi się z zapachem spalenizny w sterowniku. Koszt wymiany to 600 do 1 200 zł, nie licząc potencjalnego uszkodzenia akumulatora.

Drugi błąd to brak marginesu temperaturowego. Współczynnik −0,3%/°C dla Voc i +0,04%/°C dla Isc wynika wprost z fizyki półprzewodnika. Każdy stopień poniżej 25°C zwiększa barierę potencjału w złączu p-n, co podnosi napięcie obwodu otwartego. W ekstremalnych warunkach efekt ten potrafi podnieść Voc nawet o 15% w stosunku do danych katalogowych.

Trzeci błąd to mieszanie paneli o różnych parametrach w jednym łańcuchu. Różnica w Isc o 1 A między dwoma modułami wymusza przepływ prądu przez słabsze ogniwo w kierunku odwrotnym, co prowadzi do lokalnego przegrzewania i mikropęknięć ogniwa. Skutek to utrata mocy na poziomie 5 do 8% rocznie przez kolejne lata eksploatacji.

Czwarty błąd to niedopasowanie do akumulatora. Regulator ustawiony na profil AGM ładuje LiFePO4 do 14,7 V, podczas gdy ogniwo litowe toleruje maksymalnie 14,6 V. Różnica 0,1 V brzmi niewinnie, ale przy 400 Ah oznacza dostarczenie 40 Wh dziennie za dużo, co po 800 cyklach degraduje ogniwo o dodatkowe 5% pojemności.

Piąty błąd to pominięcie zabezpieczeń. Bezpiecznik topikowy na linii dodatniej między akumulatorem a regulatorem to absolutne minimum ochrony przed odwrotną polaryzacją i zwarciem. Bezpiecznik na linii PV chroni przed skutkami awarii diod bypass w panelu. Standardowa wartość to 1,25-krotność prądu znamionowego linii, dla 30 A daje to 40 A.

Szósty błąd to zły przekrój kabla. Spadek napięcia powyżej 3% na trasie panel-regulator to cichy zabójca wydajności. Przy 30 A i kablu 4 mm² o długości 10 metrów strata wynosi 6,8 V, czyli ponad 10% mocy. Rozwiązaniem jest skrócenie trasy do 5 metrów, zwiększenie przekroju do 10 mm² lub podniesienie napięcia systemowego do 48 V.

Skonsultuj konfigurację z instalatorem przy systemach powyżej 1 kW mocy paneli. Norma PN-EN 61215 reguluje warunki testowania modułów, ale dobór zabezpieczeń i przekrojów regulują odrębne przepisy niskonapięciowe. Samodzielne projektowanie systemów dużej mocy bez doświadczenia grozi utratą gwarancji oraz odpowiedzialnością za skutki ewentualnej awarii.

LiFePO4 czy AGM wpływ na dobór regulatora

Akumulator litowo-żelazowo-fosforanowy toleruje głębokie rozładowania do 80% bez istotnej degradacji, co przekłada się na 2 000 do 5 000 cykli w zależności od producenta ogniw. Akumulator AGM zamyka się w granicach 600 do 1 200 cykli przy podobnej głębokości. Różnica wynika z konstrukcji: ogniwo litowe nie ulega zasiarczeniu, a jego elektrolit nie paruje w podwyższonej temperaturze.

Regulator ładujący musi znać profil chemiczny banku energii. LiFePO4 wymaga absorpcji 14,4 V (dla 12 V) i braku fazy equalizacji, która dla AGM koryguje różnice między celami. Próba wyrównania ogniw litowych napięciem 15 V kończy się odcięciem przez BMS i brakiem ładowania. Wiele tańszych sterowników nie obsługuje w ogóle profilu litowego, więc ich użycie z LiFePO4 pozbawione jest sensu praktycznego.

Wpływ na dobór mocy regulatora jest tu bezpośredni. Akumulator litowy przyjmuje pełny prąd ładowania niemal do 95% pojemności, dlatego sterownik może pracować przy wyższym obciążeniu bez ryzyka przegrzania banku energii. AGM obniża efektywną akceptację prądu powyżej 80% SoC (stanu naładowania), więc przy tej samej mocy paneli regulator dla akumulatora kwasowego może być mniejszy.

Tabela przekrojów kabla w zależności od prądu

Tabela dotyczy kabla miedzianego w izolacji solarnej XLPO. Aluminium wymaga przekroju o 60% większego przy tej samej rezystancji. Miedź jest droższa, ale mniejszy przekrój oznacza łatwiejszy montaż w kanałach kablowych i mniejsze ryzyko przegrzania w upalne dni.

Akumulator do panela 800 W pojemność i technologia

Stosunek pojemności akumulatora do mocy paneli definiuje głębokość rozładowania w dzień bez słońca. Dla panela 800 W i pełnego dnia autonomii wartość minimalna to 100 Ah przy 24 V (2,4 kWh), ale realne zapotrzebowanie w polskim klimacie wymaga 200 Ah, czyli 4,8 kWh pojemności.

LiFePO4 w tym zestawieniu wypada korzystniej mimo wyższej ceny początkowej. Akumulator litowy 200 Ah kosztuje orientacyjnie 3 800 do 5 200 zł, AGM o tej samej pojemności 2 200 do 2 900 zł, ale cykl życia litowego przekracza trzykrotnie kwasowy. W rachunku ekonomicznym na osiem lat lit wygrywa o około 1 500 zł na każde 200 Ah pojemności.

Temperatura pracy banku energii to osobny rozdział. Akumulator LiFePO4 toleruje ładowanie w granicach 0 do 45°C, AGM przyjmuje prąd ładowania do 25°C bez obniżania napięcia. Instalacja w nieogrzewanym garażu zimą wymaga BMS z grzałką lub przeniesienia banku energii do ogrzewanego pomieszczenia.

Tabela doboru regulatora w zależności od konfiguracji

Druga kolumna od lewej pokazuje warianty topologii, których dobór zależy od dostępnego napięcia akumulatora. Systemy 12 V wymagają najgrubszego kabla i największego regulatora prądowego, ale oferują najprostszą rozbudowę o kolejne panele. Systemy 48 V minimalizują prąd, lecz blokują możliwość mieszania paneli o różnych mocach bez izolatorów galwanicznych.

Kiedy unikać regulatora PWM

PWM sprawdza się w instalacjach do 200 W z małymi panelami o napięciu Vmp zbliżonym do napięcia akumulatora. Taka konfiguracja oznacza minimalne straty konwersji, niską cenę sterownika i brak konieczności programowania profilu ładowania. W praktyce dotyczy to niewielkich systemów w kamperach, łodziach i domkach letniskowych.

Przy panelu 800 W PWM jest wyborem błędnym pod każdym względem. Straty mocy sięgają 30%, co przy 3 kWh dziennego uzysku daje 900 kWh rocznie stracone w postaci ciepła. Koszt sterownika MPPT zwraca się z tej różnicy w ciągu 18 do 30 miesięcy, w zależności od ceny energii zastępowanej przez instalację.

Zabezpieczenia i bezpieczeństwo

Instalacja fotowoltaiczna pracuje nieprzerwanie w dzień i w nocy. Akumulator stanowi rezerwuar energii, który przy zwarciu potrafi dostarczyć kilka kilowatów przez dziesiątki sekund. Bezpiecznik topikowy na linii dodatniej między regulatorem a akumulatorem chroni elektronikę przed skutkami odwrotnej polaryzacji i zwarcia w kablu.

Wyłącznik DC między panelami a regulatorem to drugi obowiązkowy element. Odcięcie napięcia PV podczas konfiguracji lub serwisu eliminuje ryzyko porażenia napięciem 100 V przy dotyku złącz MC4. Norma PN-HD 60364 reguluje wymagania dla instalacji niskonapięciowych i wymusza obecność rozłącznika w obwodach stałoprądowych powyżej napięcia dotykowego.

Ogranicznik przepięć (SPD typu 2) chroni elektronikę przed skokami napięcia wywołanymi wyładowaniami atmosferycznymi w promieniu kilku kilometrów. Koszt elementu to 200 do 500 zł, a naprawa spalonego sterownika to pięciokrotność tej kwoty. SPD instaluje się zarówno po stronie PV, jak i po stronie akumulatora, najlepiej z bezpiecznikiem odcinającym w razie degradacji warystora.

Normy i regulacje prawne

Projektowanie instalacji PV w Polsce podlega dyrektywie niskonapięciowej LVD 2014/35/UE oraz normie zharmonizowanej PN-EN 62109, która definiuje wymagania bezpieczeństwa dla regulatorów i inwerterów fotowoltaicznych. Moduły fotowoltaiczne powinny spełniać normę PN-EN 61215 dla konstrukcji krzemowych oraz PN-EN 61730 dla bezpieczeństwa elektrycznego.

W kontekście przyłączenia do sieci obowiązują dodatkowo wymogi operatora dystrybucyjnego oraz warunki techniczne przyłączenia. Dla instalacji off-grid, czyli wyspowych, regulacja jest znacznie prostsza i sprowadza się do wymogów prawa budowlanego oraz zaleceń producenta akumulatorów.

Źródła i odniesienia

Dane techniczne paneli i regulatorów zgodne z kartami katalogowymi producentów modułów monokrystalicznych spełniających PN-EN 61215. Wzory korekty temperaturowej Voc pochodzą z opracowania Sandia National Laboratories Temperature Coefficients for PV Modules. Marginesy doboru przekrojów kablowych wg normy PN-HD 60364. Wytyczne dla SPD wg PN-EN 50539. Ceny orientacyjne na podstawie ofert rynkowych z pierwszej połowy 2025 r.
