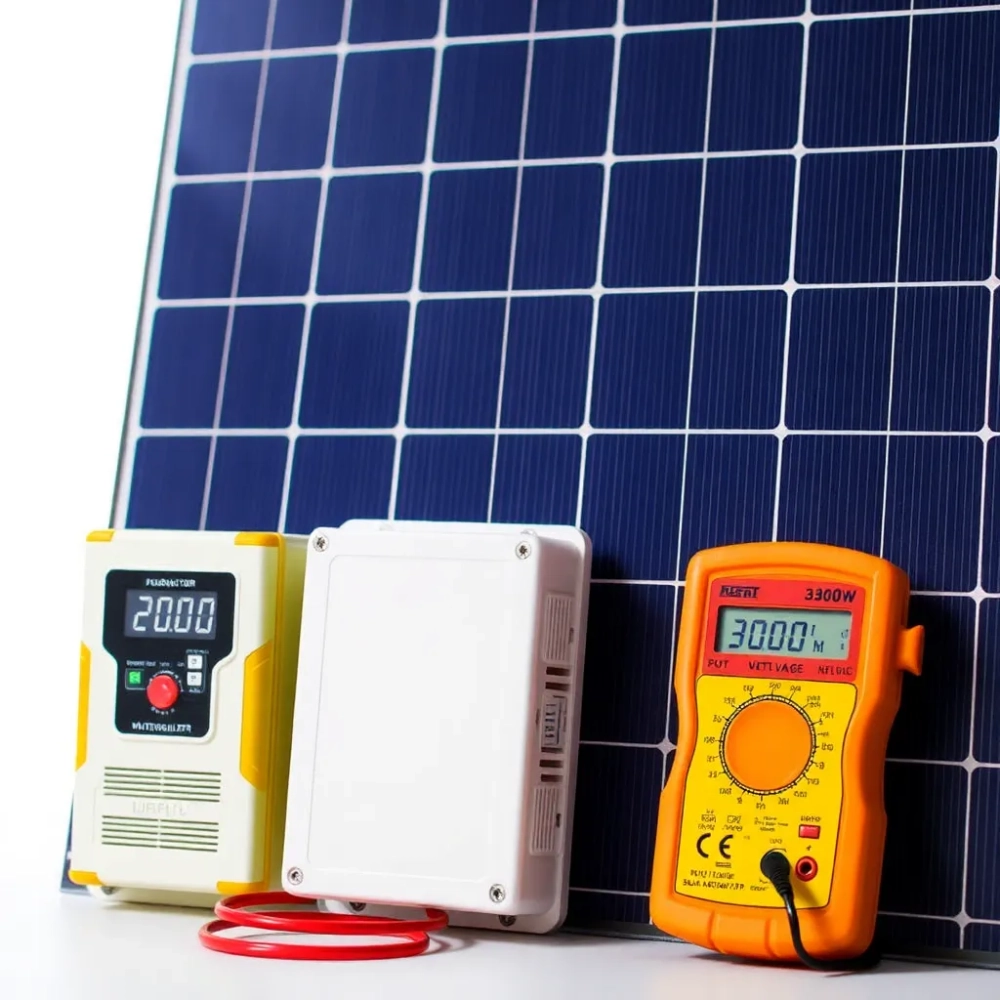

Jaki regulator do panela 300W wybrać w 2026? Konkretne liczby i schematy
Parametry panela 300W, które musisz znać (Voc, Vmp, Imp, Isc)
Karta katalogowa panela to nie reklama producenta, lecz konkretna instrukcja techniczna, w której każda cyfra odpowiada za inny aspekt pracy ogniwa. Cztery parametry decydują o tym, jaki regulator do panela 300W będzie współpracował bez strat i ryzyka uszkodzeń: napięcie obwodu otwartego Voc, napięcie w punkcie mocy maksymalnej Vmp, prąd w punkcie mocy maksymalnej Imp oraz prąd zwarcia Isc. Pomylenie pierwszego z drugim to najczęstsza przyczyna przepalenia wejścia w tanich sterownikach PWM.
- Parametry panela 300W, które musisz znać (Voc, Vmp, Imp, Isc)
- Jak dobrać regulator MPPT do panela 300W w 2026 schemat obliczeń
- Dobór regulatora PWM do panela 300W algorytm krok po kroku
- Wpływ temperatury na Voc panela 300W tabela dla mrozu i upału
- Najczęstsze błędy przy doborze regulatora do panela 300W
- Checklist przed zakupem regulatora do panela 300W
Voc (open-circuit voltage) to napięcie panela bez obciążenia, mierzone w standardowych warunkach testowych STC przy 25°C. W panelach monokrystalicznych 300W oscyluje ono między 38 a 42 V. To właśnie ta wartość, a nie Vmp, ogranicza dopuszczalne napięcie wejściowe regulatora, ponieważ w niskiej temperaturze potrafi wzrosnąć o 10-15% i przekroczyć zakres wytrzymałości komponentów. Sterownik chroniony przed przepięciami odcina wtedy ładowanie albo ulega trwałemu uszkodzeniu.
Vmp (voltage at maximum power) to napięcie robocze, przy którym panel oddaje nominalną moc 300W. Dla typowych modułów mieści się w przedziale 31-34 V. W odróżnieniu od Voc, ta wartość rośnie w niskiej temperaturze, ale spada w czasie normalnej pracy pod obciążeniem. Regulator MPPT śledzi ten punkt dynamicznie i dobiera optymalne napięcie ładowania, co realnie daje 20-30% więcej energii niż sztywne sterowanie PWM.
Imp (current at maximum power) informuje, jaki prąd płynie z ogniwa w punkcie szczytowej wydajności. Dla paneli 300W wynosi zwykle 8,5-9,5 A. To ta wartość, obok Voc, ogranicza dobór sterownika PWM w konfiguracji równoległej, ponieważ prądy poszczególnych modułów sumują się. Trzy panele 300W połączone równolegle wygenerują 27 A, co przekracza zakres popularnych sterowników 20 A.
Isc (short-circuit current) to prąd zwarcia, który stanowi absolutne maksimum wydajności prądowej ogniwa, zwykle o 10-15% wyższe od Imp. Regulator musi być w stanie obsłużyć tę wartość bez zadziałania zabezpieczeń. Przekroczenie nominalnego prądu sterownika o 20% prowadzi do przegrzania tranzystorów MOSFET, a o 50% do ich natychmiastowego przepalenia.
| Model panela 300W | Voc [V] | Vmp [V] | Imp [A] | Isc [A] |
|---|---|---|---|---|
| Monokrystaliczny standard 156 ogniw | 40,5 | 33,2 | 9,04 | 9,63 |
| Monokrystaliczny half-cut 120 ogniw | 41,2 | 34,0 | 8,82 | 9,40 |
| Monokrystaliczny PERC 144 ogniwa | 39,8 | 32,5 | 9,23 | 9,85 |
| Polikrystaliczny 156 ogniw | 38,9 | 31,8 | 9,43 | 10,05 |
| Elastyczny monokrystaliczny | 37,2 | 30,5 | 9,84 | 10,48 |
Zanim przejdziesz do obliczeń, sprawdź te wartości na etykiecie z tyłu modułu albo w specyfikacji producenta. Różnica 3 V między Voc a Vmp to nie detal, lecz czynnik, który zdecyduje o tym, czy twój regulator przeżyje pierwszą mroźną noc, czy odmówi współpracy po sezonie.
Jak dobrać regulator MPPT do panela 300W w 2026 schemat obliczeń
Regulator MPPT różni się od PWM tym, że aktywnie śledzi punkt maksymalnej mocy panela i przetwarza nadwyżkę napięcia na dodatkowy prąd ładowania. Sprawność tej konwersji sięga 92-98%, podczas gdy PWM traci 20-30% energii w postaci ciepła. Dla pojedynczego panela 300W w instalacji 12V to jednoznaczna rekomendacja, choć PWM wciąż ma sens przy rozbudowanych bankach akumulatorów 24V lub 48V.
Kluczowy parametr doboru to maksymalne napięcie wejściowe regulatora, oznaczane jako Voc max lub PV max input. Typowe modele obsługują 100 V, 150 V lub 250 V Voc. Pojedynczy panel 300W generuje około 40 V Voc, więc w konfiguracji szeregowej dwóch modułów suma Voc sięga 80 V, a trzech przekracza 120 V. To moment, w którym tani regulator 100V staje się zagrożeniem dla instalacji.
Uwaga: Zasada 90/10. Sumaryczne Voc paneli po uwzględnieniu spadku temperatury poniżej 25°C rośnie o około 0,3% na każdy stopień. Dla paneli pracujących przy -10°C wzrost Voc wynosi 10,5%, co przy trzech modułach po 40V daje sumę 132 V. Regulator ze stuwatowym limitem Voc ulegnie uszkodzeniu w pierwszą mroźną noc.
Moc znamionowa regulatora MPPT zależy od napięcia akumulatora, ponieważ to ono określa stosunek napięcia wejściowego do wyjściowego. Producent podaje moc dla akumulatora 12V, ale realna moc w systemie 24V jest dwukrotnie wyższa, a w 48V czterokrotnie. Ta zależność wynika z fizyki przetwornika DC-DC, który przenosi energię, nie prąd.
| Napięcie akumulatora | Moc paneli dla regulatora 20A | Moc paneli dla regulatora 30A | Moc paneli dla regulatora 40A |
|---|---|---|---|
| 12 V | 260 W | 390 W | 520 W |
| 24 V | 520 W | 780 W | 1040 W |
| 48 V | 1040 W | 1560 W | 2080 W |
W praktyce jeden panel 300W z akumulatorem 12V wymaga regulatora MPPT o prądzie co najmniej 25A (9,04 A Imp × 2,77 współczynnik bezpieczeństwa). Model oznaczany jako 100/20 obsłuży 20A prądu ładowania, co przy akumulatorze 12V daje 260W mocy paneli. Jeśli chcesz podłączyć dwa moduły 300W szeregowo, potrzebujesz wersji 100/30 lub 150/35.
Schemat obliczeń krok po kroku wygląda następująco: krok 1, ustal Voc panela w STC z karty katalogowej. Krok 2, oblicz Voc w minimalnej temperaturze pracy, dodając 0,3% na każdy stopień poniżej 25°C. Krok 3, pomnóż przez liczbę paneli w stringu szeregowym. Krok 4, porównaj wynik z Voc max regulatora. Krok 5, sprawdź, czy sumaryczna moc paneli nie przekracza mocy sterownika dla danego napięcia akumulatora.
Porada: Wybieraj regulator z 20% zapasem mocy ponad obliczone minimum. Jeśli twój string generuje 580W, celuj w model obsługujący co najmniej 700W. Zapas kompensuje degradację paneli, spadki wydajności w wysokiej temperaturze i krótkotrwałe skoki napięcia przy częściowym zacienieniu.
Dobór regulatora PWM do panela 300W algorytm krok po kroku
Regulator PWM (Pulse Width Modulation) działa jak szybki przełącznik, który łączy panel bezpośrednio z akumulatorem i reguluje ładowanie przez skracanie czasu przepływu prądu. Sprawność energetyczna tego procesu wynosi 70-80%, a reszta zamienia się w ciepło w samej baterii. Mimo to PWM wciąż pozostaje sensownym wyborem w małych instalacjach, gdzie różnica w cenie między nim a MPPT zwraca się po kilku latach.
Algorytm doboru PWM opiera się na dwóch twardych ograniczeniach: napięciu maksymalnym Voc regulatora oraz prądzie znamionowym. W przypadku paneli 300W o Voc 40V regulator PWM 30A z akceptowalnym napięciem 50V obsłuży jeden moduł bez problemu. Po dodaniu drugiego panela napięcie Voc spada do poziomu napięcia ładowania, bo PWM nie potrafi utrzymać wyższego potencjału niż bateria.
Łączenie paneli do PWM wymaga ścisłego przestrzegania konfiguracji równoległej, nie szeregowej. Szeregowe połączenie dwóch modułów 300W dałoby Voc na poziomie 80V, a PWM akceptuje zwykle napięcie równe napięciu systemu plus 10-15V marginesu. W praktyce oznacza to, że dwa panele szeregowo uszkodzą sterownik 12/24V w ciągu sekund od podłączenia.
Wzór doboru PWM: Prąd sumaryczny = Imp × liczba paneli równoległych. Wynik musi być mniejszy lub równy prądowi znamionowemu regulatora. Dla trzech paneli 300W po 9,04 A Imp suma wynosi 27,12 A, co wymaga sterownika PWM 30A. Model 20A zadziała przez chwilę, ale jego MOSFET-y przegrzeją się po kilku godzinach ciągłej pracy.
Sprawność PWM waha się od 65% przy dużej różnicy między napięciem panela a akumulatora do 85% przy małej różnicy. Panel 300W z Vmp 33V podłączony do akumulatora 24V (napięcie ładowania 28,8V) traci niewiele, bo różnica wynosi zaledwie 4,2V. Ten sam panel podłączony do akumulatora 12V (napięcie ładowania 14,4V) marnuje ponad 18V, co obniża sprawność do poziomu 65%.
| Konfiguracja | Sprawność PWM | Realna moc z panela 300W | Kiedy wybrać |
|---|---|---|---|
| 1 panel 300W + akumulator 24V | 82% | 246 W | Mała instalacja budżetowa |
| 2 panele 300W równolegle + 24V | 80% | 480 W | System weekendowy |
| 3 panele 300W równolegle + 24V | 78% | 702 W | Kamper, altana |
| 1 panel 300W + akumulator 12V | 65% | 195 W | Nieopłacalne |
Kiedy PWM wystarczy? W instalacjach do 200W sumarycznej mocy paneli, gdzie akumulator pracuje w napięciu 24V, a użytkownik akceptuje 15-20% straty energii. PWM jest też rozsądnym wyborem w systemach edukacyjnych, prototypach i instalacjach sezonowych, gdzie prostota i niska cena przeważają nad wydajnością.
Wpływ temperatury na Voc panela 300W tabela dla mrozu i upału
Temperatura zmienia napięcie ogniwa fotowoltaicznego w sposób nieliniowy, ale w zakresie roboczym od -20°C do +70°C przyjmuje się uproszczony współczynnik -0,3%/°C powyżej punktu odniesienia 25°C. To oznacza, że w mróz Voc rośnie, a w upał spada. Każdy instalator, który pominął ten efekt, przekonał się o tym boleśnie, gdy regulator MPPT odciął ładowanie w pierwszy słoneczny, mroźny poranek.
Wzór na Voc w danej temperaturze wygląda następująco: Voc(T) = Voc(STC) × [1 + (25, T) × 0,003]. Dla panela monokrystalicznego 300W o Voc 40,5V w temperaturze -10°C wzrost wynosi (25, (-10)) × 0,003 = 0,105, czyli 10,5%. Nowe Voc sięga 44,75 V, a po dodaniu marginesu bezpieczeństwa 10% wartość projektowa rośnie do 49,2 V na pojedynczym module.
| Model panela 300W | Voc przy +25°C | Voc przy +70°C | Voc przy -10°C | Voc przy -20°C |
|---|---|---|---|---|
| Monokrystaliczny 156 ogniw | 40,5 V | 34,0 V | 44,75 V | 46,13 V |
| Half-cut 120 ogniw | 41,2 V | 34,6 V | 45,53 V | 46,93 V |
| PERC 144 ogniwa | 39,8 V | 33,4 V | 43,98 V | 45,33 V |
| Polikrystaliczny | 38,9 V | 32,7 V | 42,98 V | 44,30 V |
| Elastyczny mono | 37,2 V | 31,2 V | 41,11 V | 42,37 V |
Konsekwencje przekroczenia parametrów znamionowych regulatora zależą od stopnia przewymiarowania. Margines 5% jest tolerowany przez większość urządzeń i nie wywołuje żadnych skutków ubocznych. Przewymiarowanie o 10% powoduje okresowe odcinanie ładowania w skrajnych warunkach, ale nie uszkadza podzespołów. Przekroczenie o 20% uruchamia zabezpieczenia i skraca żywotność kondensatorów. Margines 50% kończy się natychmiastowym przepaleniem MOSFET-ów lub stopieniem ścieżek na płytce drukowanej.
| % przewymiarowania Voc | Skutek dla regulatora | Czas do awarii |
|---|---|---|
| 5% | Brak widocznych skutków | Nie występuje |
| 10% | Sporadyczne odcięcie ładowania | Miesiące |
| 20% | Przegrzewanie, degradacja | Tygodnie |
| 50% | Natychmiastowe zniszczenie | Sekundy |
Wysoka temperatura działa odwrotnie i paradoksalnie pomaga, bo obniża Voc. Panel rozgrzany do 65°C na dachu kampera generuje Voc niższe o 12% od wartości katalogowej, co daje margines bezpieczeństwa. Problem pojawia się zimą, gdy temperatura spada poniżej zera, a kontroler nagrzany pracą odłącza panel zanim Voc osiągnie wartość graniczną.
MPPT
Sprawność 92-98%. Śledzi punkt maksymalnej mocy dynamicznie. Toleruje wyższe napięcie wejściowe. Koszt 400-1200 PLN. Opłacalny od pierwszego panela powyżej 200W w systemie 12V.
PWM
Sprawność 65-82%. Łączy panel bezpośrednio z akumulatorem. Ograniczony do napięcia systemowego. Koszt 80-250 PLN. Sensowny wybór w małych instalacjach 24V do 200W sumarycznej mocy.
Najczęstsze błędy przy doborze regulatora do panela 300W
Po piętnastu latach w branży fotowoltaicznej widziałem dziesiątki identycznych wpadek, które powtarzają się niezależnie od doświadczenia użytkownika. Każda z nich wynika z pominięcia jednego parametru albo zaufania skróconej specyfikacji producenta. Warto poznać je wszystkie, zanim którykolwiek z nich dotknie twojej instalacji.
Błąd 1: Mylenie Vmp z Voc przy wyborze regulatora PWM. Użytkownik widzi Vmp 33V i sądzi, że PWM 30A obsłuży trzy panele szeregowo. Tymczasem sumaryczne Voc trzech modułów to 120V, co natychmiast przepala wejście. Rozwiązanie: zawsze sprawdzaj Voc w warunkach minimalnej temperatury, nie Vmp w STC.
Błąd 2: Ignorowanie współczynnika temperaturowego. Instalacja zaprojektowana dla paneli w STC działa poprawnie latem, ale zimą generuje napięcie o 10-15% wyższe. Regulator 100V podłączony do trzech paneli monokrystalicznych o Voc 40,5V każdy wytrzyma lato, ale zimowy skok do 135V zniszczy go w pierwszą mroźną noc z przejaśnieniem.
Błąd 3: Dobór regulatora na podstawie mocy paneli, nie prądu ładowania. Akumulator 12V z panelem 300W wymaga regulatora MPPT o prądzie minimum 25A, choć moc znamionowa sterownika 20A wystarczyłaby dla akumulatora 24V. Mylenie tych zależności prowadzi do chronicznego niedoładowania albo przegrzewania.
Błąd 4: Łączenie paneli o różnym prądzie zwarcia szeregowo. Panel 300W o Isc 9,63A połączony szeregowo z modułem 250W o Isc 8,21A ogranicza wydajność całego stringu do poziomu słabszego ogniwa. Regulator MPPT śledzi minimum, ale diody obejściowe w słabszym module przegrzewają się przy częściowym zacienieniu.
Błąd 5: Pomijanie przekroju przewodów solarnych. Panel 300W generujący 9A wymaga przewodu o przekroju minimum 4 mm² dla odcinków do 10 metrów. Dłuższe trasy wymagają 6 mm² lub 10 mm², bo spadek napięcia na zbyt cienkim kablu obniża Voc poniżej progu startu regulatora MPPT rano i wieczorem.
| Długość trasy [m] | Przekrój dla 9A | Spadek napięcia | Strata mocy |
|---|---|---|---|
| 5 | 4 mm² | 0,38 V | 1,7% |
| 10 | 6 mm² | 0,51 V | 2,3% |
| 20 | 10 mm² | 0,68 V | 3,0% |
| 30 | 16 mm² | 0,72 V | 3,2% |
Błąd 6: Dobór regulatora bez uwzględnienia typu akumulatora. Akumulator LiFePO4 wymaga napięcia ładowania 14,4-14,6V (w systemie 12V), AGM 14,4-14,8V, a żelowy 14,1-14,4V. Regulator PWM bez możliwości ustawienia tych progów ładuje wszystkie jednakowo, co skraca żywotność baterii litowej o 30% i powoduje sulfatację w AGM.
| Typ akumulatora | Napięcie absorpcji 12V | Napięcie float 12V | Napięcie odcięcia |
|---|---|---|---|
| LiFePO4 | 14,4 V | 13,6 V | 10,0 V |
| AGM | 14,7 V | 13,6 V | 10,5 V |
| Żelowy | 14,2 V | 13,5 V | 10,5 V |
| Kwasowo-ołowiowy | 14,8 V | 13,3 V | 10,5 V |
Błąd 7: Brak bezpiecznika między panelem a regulatorem. Zwarcie w okablowaniu panelu 300W o Isc 9,63A generuje prąd, który potrafi stopić izolację w ciągu sekund. Bezpiecznik 15A DC na linii dodatniej chroni przed pożarem i jest wymagany przez normę PN-EN 62548 dla wszystkich instalacji PV powyżej 50V Voc.
Checklist przed zakupem regulatora do panela 300W
Ostatnia prosta przed zakupem to weryfikacja wszystkich parametrów w jednym przeglądzie. Poniższa lista zawiera osiem punktów kontrolnych, które wyłapią każdą niezgodność między kartą katalogową panela a specyfikacją sterownika. Wydrukuj ją albo zrzuć screena, zanim klikniesz "kup teraz".
- Voc panela w STC z katalogu producenta, zmierzone przy 25°C. Zanotuj wartość w woltach.
- Voc w minimalnej temperaturze pracy twojej lokalizacji. Pomnóż Voc(STC) przez (1 + 10,5%) dla -10°C.
- Voc max regulatora ze specyfikacji. Musi być wyższy od sumy Voc paneli w mrozie o minimum 10%.
- Imp sumaryczny dla konfiguracji równoległej albo Imp pojedynczego panela dla stringu szeregowego.
- Prąd znamionowy regulatora dla napięcia twojego akumulatora (12V, 24V, 48V).
- Moc paneli nie może przekraczać mocy znamionowej regulatora dla danego napięcia systemu.
- Typ akumulatora obsługiwany przez regulator: LiFePO4, AGM, żelowy, kwasowy. Sprawdź napięcia ładowania.
- Przekrój przewodów dobrany do długości trasy i prądu zwarcia. Minimum 4 mm² dla krótkich odcinków.
Porada: Jeśli twój przypadek to pojedynczy panel 300W + akumulator 12V + instalacja całoroczna w klimacie umiarkowanym, regulator MPPT 100/20 lub 100/30 będzie optymalnym wyborem. Model 100/20 obsłuży do 290W mocy paneli w systemie 12V, a w systemie 24V ten sam sterownik przyjmie do 580W. Przy akumulatorze 12V i panelu 300W wybierz wersję 20A lub większą.
Jeśli natomiast budujesz string z dwóch lub trzech paneli 300W szeregowo w systemie 24V, celuj w regulator MPPT 150/35 lub 150/45 z Voc max wynoszącym co najmniej 150V. W systemie 48V te same panele mogą być połączone nawet w czwórki szeregowo, co obniża prąd i straty w okablowaniu, ale wymaga sterownika z Voc min 200V.
Decyzja PWM kontra MPPT sprowadza się do trzech zmiennych: napięcia akumulatora, liczby paneli i budżetu. System 12V z jednym panelem 300W wymaga MPPT, bo różnica w uzysku sięga 25%. System 24V z jednym panelem 300W toleruje PWM z akceptowalną stratą 18%. System 24V z trzema panelami 300W równolegle nadal zyskuje na MPPT, ale różnica spada do 12% i zwrot z inwestycji wydłuża się do czterech lat.
Dobór regulatora do panela 300W to nie loteria, lecz rachunek inżynierski oparty na pięciu liczbach: Voc, Vmp, Imp, napięciu akumulatora i minimalnej temperaturze pracy. Każda z nich ma fizyczne uzasadnienie i konkretny wpływ na pracę sterownika. Trzymaj się tych wartości, dodaj 10-20% marginesu bezpieczeństwa, a instalacja odwdzięczy się bezawaryjną pracą przez następne piętnaście lat.
Źródła danych i norm: PN-EN 62548:2016 (wymagania dla instalacji PV), PN-EN 61215 (badania modułów PV), karty katalogowe producentów regulatorów MPPT i PWM (seria SmartSolar, Tracer AN, seria LandStar). Wzory współczynnika temperaturowego Voc z normy IEC 60891. Algorytmy doboru MPPT z publikacji Sandia National Laboratories "Performance Model for Grid-Connected Photovoltaic Inverters".
