Jak zamontować panele fotowoltaiczne samemu w 2025 roku?

Czy zastanawialiście się kiedyś, jak to jest mieć własne, zielone źródło energii prosto z dachu? Proces, jak zamontować panele fotowoltaiczne, to ekscytująca podróż od projektu do produkcji własnego prądu, krok ku realnej niezależności energetycznej. To nie tylko kwestia techniki, ale realny krok ku niezależności. Montaż paneli fotowoltaicznych w istocie sprowadza się do strategicznego planowania, precyzyjnego przygotowania, solidnego montażu konstrukcji, starannego połączenia samych modułów oraz ożywienia całego systemu przez inwerter.

Decydując się na własną instalację fotowoltaiczną, stoimy przed pytaniem o złożoność procesu montażu. Analiza dostępnych informacji często przedstawia zróżnicowane scenariusze. Poniżej prezentujemy dane, które obrazują czasochłonność prac montażowych w zależności od lokalizacji.

Prezentowane dane, choć orientacyjne, wyraźnie wskazują, że wybór miejsca instalacji ma kluczowe znaczenie dla przebiegu prac. Montaż na gruncie zazwyczaj okazuje się mniej skomplikowany i szybszy od prac na wysokości. Dachy pokryte dachówką ceramiczną wymagają więcej uwagi i czasu z powodu konieczności precyzyjnego demontażu i ponownego montażu pojedynczych elementów poszycia podczas instalacji mocowań. Różnice widać także między typami konstrukcji na dachach płaskich – systemy inwazyjne wymagają zapewnienia szczelności, podczas gdy balastowe opierają się na ciężarze, ale wymagają dokładnych obliczeń obciążeń.

Zrozumienie tych niuansów na etapie planowania pozwala realnie ocenić zakres prac i koszty. Każdy typ dachu czy gruntu wymaga odmiennych technik i rozwiązań konstrukcyjnych. Przykładowo, mocowania do blachy wymagają śrubfarmerskich z uszczelkami EPDM, podczas gdy dachówka ceramiczna potrzebuje specjalnych haków przykręcanych do krokwi lub łat, co generuje dodatkowe operacje dekarskie. Na dachach płaskich kluczowe jest dobranie systemu (np. balastowego z betonowymi bloczkami lub inwazyjnego kotwionego do stropu) i jego poprawne obciążenie lub uszczelnienie.

W dalszej części przewodnika zanurzymy się głębiej w każdy z etapów tego fascynującego przedsięwzięcia. Omówimy szczegółowo planowanie, wybór komponentów, montaż konstrukcji wsporczej, fizyczne układanie i łączenie paneli, a także kluczowe aspekty związane z inwerterem i uruchomieniem całego systemu, dostarczając konkretnych, technicznych informacji i rozwiewając wątpliwości.

Planowanie, przygotowanie i wybór miejsca montażu

Proces inwestycji w fotowoltaikę zaczyna się na długo przed przyjazdem ekip montażowych – od szczegółowego planowania. To właśnie na tym etapie decydujemy o wielkości systemu, jego komponentach i, co najważniejsze, o najlepszym miejscu na jego instalację, co w dużej mierze wpływa na przyszłe uzyski energetyczne.

Pierwszym krokiem jest zrozumienie, czym właściwie jest fotowoltaika. Mówiąc najprościej, to technologia przetwarzająca światło słoneczne w energię elektryczną prądu stałego (DC) za pomocą półprzewodników w panelach. Ta energia jest następnie przekształcana na prąd zmienny (AC), kompatybilny z siecią domową i energetyczną, przez urządzenie zwane inwerterem (falownikiem).

Analiza własnego zużycia prądu to fundament. Najbardziej rzetelne metody to: 1. Analiza historycznych rachunków za prąd z co najmniej 12 miesięcy – pozwala to uchwycić sezonowe wahania zużycia. 2. Pomiar rzeczywistego zużycia przez dedykowane mierniki energii. 3. W przypadku nowych budynków lub planów zwiększenia zużycia (np. zakup auta elektrycznego, pompy ciepła), ekstrapolacja lub założenie standardowego zużycia powiększonego o plany.

Przykładowo, rodzina zużywająca rocznie 4500 kWh potrzebuje systemu o mocy około 4.5 - 5 kWp (kilowatopików), zakładając, że z 1 kWp mocy zainstalowanej można uzyskać średnio 900-1000 kWh rocznie w polskich warunkach. Jest to jednak tylko punkt wyjścia do precyzyjnego projektu, który musi uwzględnić lokalne zacienienia, kąt nachylenia dachu i orientację względem południa.

Pytanie, czy fotowoltaika się opłaca, jest stale aktualne. Przy obecnych mechanizmach rozliczeń (net-billing), gdzie nadwyżka energii wprowadzona do sieci jest sprzedawana po miesięcznej cenie rynkowej, opłacalność nadal jest wysoka, choć niższa niż w systemie net-meteringu. Redukcja rachunków za energię może wynosić nawet 70-90% części energetycznej, a zwrot z inwestycji szacowany jest na 6-10 lat, w zależności od kosztów instalacji i sposobu konsumpcji energii.

Fotowoltaika opinie: generalnie przeważają pozytywne, zadowolenie z oszczędności i wizerunku ekologicznego. Opinie negatywne fotowoltaiki często dotyczą wysokich kosztów początkowych, skomplikowanej biurokracji, czy problemów związanych z jakością montażu lub komponentów. Rozumiemy te obawy – stąd kluczowe jest rzetelne planowanie i wybór sprawdzonych rozwiązań oraz wykonawców. Samodzielny montaż paneli fotowoltaicznych jest technicznie możliwy, zwłaszcza dla osób z dużą wiedzą i doświadczeniem elektrycznym/budowlanym, ale wiąże się z ryzykiem utraty gwarancji, brakiem dostępu do dotacji oraz poważnymi zagrożeniami bezpieczeństwa (praca na wysokości, wysokie napięcia DC). Podłączenie do sieci zawsze wymaga udziału uprawnionego elektryka.

Jak wybrać najlepszą fotowoltaikę, czyli optymalny system? To kombinacja paneli, inwertera i konstrukcji. Kluczowe jest, aby komponenty były od renomowanych producentów, posiadały niezbędne certyfikaty i parametry dopasowane do lokalnych warunków. Na rynku dostępne są panele różnych producentów, różniące się technologią, mocą, wyglądem i ceną. Analiza specyfikacji technicznych i gwarancji jest niezbędna.

Czy fotowoltaika działa w pochmurne dni? Tak, ale z niższą wydajnością. Panele reagują na promieniowanie rozproszone, które dociera również przez chmury. Uzyski mogą spaść wtedy nawet do 10-20% mocy nominalnej, ale system nadal produkuje energię. Całkowite zacienienie, np. przez śnieg czy liście, może chwilowo zatrzymać produkcję. Sumarycznie, roczna produkcja uwzględnia okresy słoneczne i pochmurne.

Wszystko na temat paneli fotowoltaicznych i energii z nich: panele różnią się technologią krzemu. Monokrystaliczne są droższe, mają wyższą sprawność (19-22% i więcej) i elegancki, jednolity wygląd. Polikrystaliczne są tańsze, o niższej sprawności (16-18%), o charakterystycznym, mozaikowym wyglądzie. Panele PERC (Passivated Emitter Rear Cell) to udoskonalenie zwiększające sprawność. Panele dwustronne (bifacial) glass-glass potrafią produkować energię z obu stron, zwiększając uzysk nawet o 5-25% w zależności od podłoża odbijającego światło (biały dach, jasny grunt). Są też bardziej odporne na degradację wilgociową.

Certyfikaty i odporność paneli fotowoltaicznych to niezwykle ważny aspekt wyboru. Panele powinny posiadać certyfikaty potwierdzające zgodność z normami IEC (np. IEC 61215 dla wydajności, IEC 61730 dla bezpieczeństwa), świadczące o ich jakości i bezpieczeństwie. Odporność na czynniki zewnętrzne, takie jak grad, jest standaryzowana. Panele testowane są na uderzenia gradu o średnicy 25 mm lecącego z prędkością 23 m/s, co imituje silne opady. Renomowane panele posiadają deklaracje potwierdzające taką odporność mechaniczną.

Ważny jest też wpływ temperatury na panele fotowoltaiczne. Panele pracują najwydajniej w temperaturze około 25°C. W wyższych temperaturach ich sprawność spada, typowo o około -0.3% do -0.4% za każdy stopień Celsjusza powyżej 25°C. Dlatego wentylacja pod panelami jest kluczowa dla utrzymania ich optymalnej temperatury pracy. W zimie niższa temperatura może wręcz nieco zwiększyć napięcie wyjściowe (choć niekoniecznie moc ze względu na niższe nasłonecznienie).

Decyzja o montażu na gruncie – co trzeba wiedzieć? Montaż naziemny jest prostszy pod względem logistyki i pracy, pozwala na precyzyjne ustawienie paneli pod optymalnym kątem i kierunkiem, niezależnie od dachu. Wymaga jednak dostępnego terenu, który zostanie zagospodarowany pod instalację. Potrzebna jest solidna konstrukcja nośna (pale wbijane, bloczki betonowe), a kable DC i AC wymagają poprowadzenia w ziemi w peszlach ochronnych. Często wiąże się z koniecznością ogrodzenia terenu ze względów bezpieczeństwa.

BIPV (Building Integrated Photovoltaics) – opłacalność, opinie, przyszłość. To integracja paneli z elementami budynku, np. jako dachówki, elewacje, czy przeszklenia. Jest estetyczne i nie wymaga dodatkowych konstrukcji wsporczych (są częścią budynku). Opłacalność bywa niższa ze względu na wyższe koszty komponentów i skomplikowany montaż, a opinie bywają podzielone – jedni cenią estetykę, inni obawiają się o szczelność i konserwację. Przyszłość BIPV rysuje się w jasnych barwach w kontekście budownictwa zeroenergetycznego, stając się standardem w nowoczesnej architekturze.

Pamiętajmy o 10 potencjalnych problemach paneli fotowoltaicznych, które mogą wystąpić: 1) częściowe lub całkowite zacienienie (kominy, drzewa, budynki), 2) zabrudzenia (kurz, liście, ptasie odchody), 3) niewłaściwy kąt lub kierunek montażu, 4) usterki inwertera, 5) awarie sieci energetycznej, 6) fizyczne uszkodzenie panelu (np. gradobicie), 7) spadek wydajności paneli w wysokiej temperaturze, 8) błędy w okablowaniu lub złączach, 9) degradacja paneli w czasie (typowe ok. 0.5% rocznie), 10) problemy z mocowaniem konstrukcji na dachu (np. przecieki). Dobry planowanie instalacji PV minimalizuje większość tych ryzyk.

Montaż konstrukcji wsporczej na dachu lub gruncie

Solidna konstrukcja wsporcza to kręgosłup instalacji fotowoltaicznej. Jej zadaniem jest nie tylko bezpieczne utrzymanie paneli w optymalnej pozycji, ale przede wszystkim zapewnienie trwałości systemu przez dekady, pomimo oddziaływania wiatru, śniegu i zmieniających się temperatur. Wybór i montaż konstrukcji wsporczej to etap wymagający precyzji inżynierskiej.

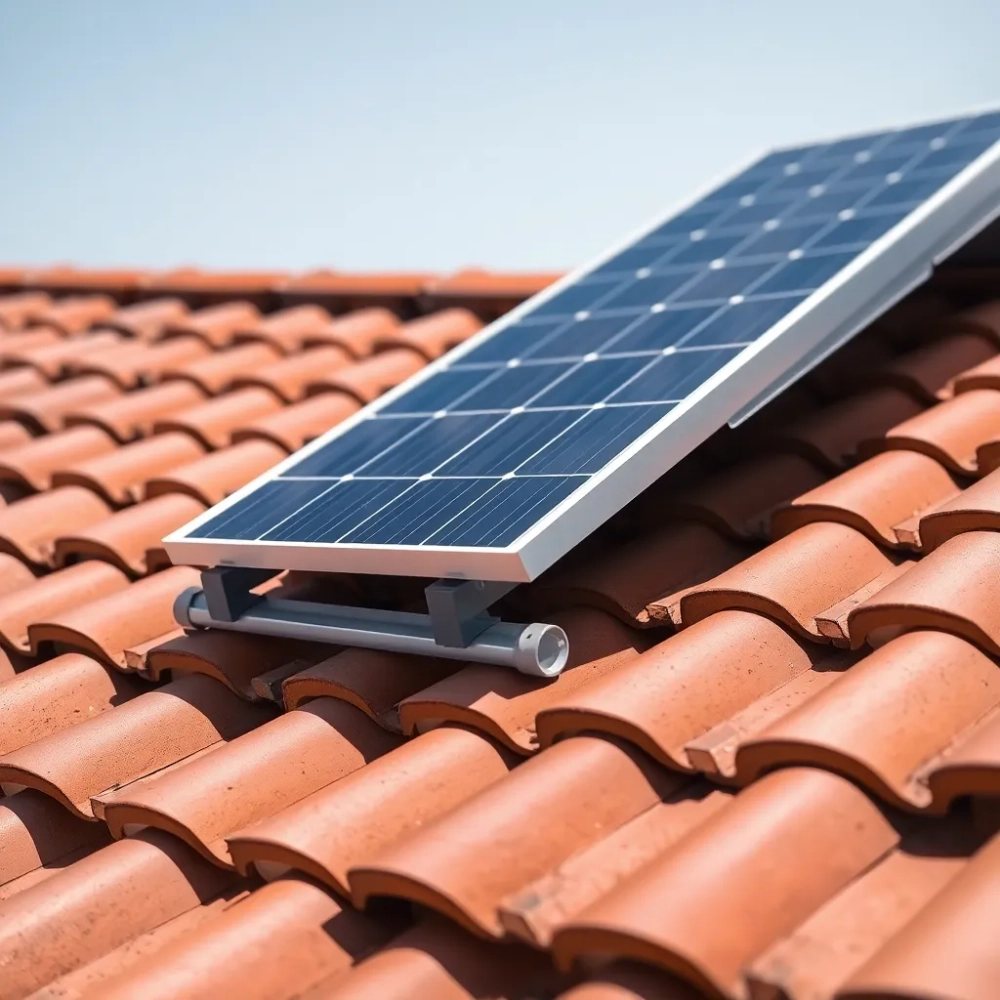

Na dachu skośnym system mocowania zależy od rodzaju pokrycia. Haki do dachówek (ceramicznych lub betonowych) montuje się bezpośrednio do krokwi (belki nośne dachu), co wymaga zdjęcia kilku dachówek, przykręcenia haka i ponownego ułożenia dachówek, dbając o szczelność. Klemy do blachodachówki czy blachy trapezowej są szybsze w montażu, przykręcane do górnej fali blachy lub bezpośrednio do profili, również z użyciem uszczelek EPDM dla zapewnienia wodoodporności. Mocowania do dachów z karpiówki czy gontu wymagają innych typów haków lub wkrętów.

Niezależnie od typu pokrycia, kluczowe jest znalezienie krokwi i prawidłowe, solidne przykręcenie do nich elementów nośnych. Typowa odległość między krokwiami to 80-100 cm. Haki lub klemy przykręcane do konstrukcji dachu stanowią punkt zaczepienia dla poziomych lub pionowych profili montażowych (tzw. szyny). Panele są następnie mocowane do tych szyn za pomocą specjalnych klem, które dociskają je do profili. Standardowe profile montażowe są wykonane z aluminium, co zapewnia lekkość i odporność na korozję, a elementy łączące ze stali nierdzewnej.

Wymogi dotyczące rozmieszczenia paneli, zwłaszcza paneli fotowoltaicznych od krawędzi dachu, wynikają z przepisów przeciwpożarowych oraz obciążeń wiatrowych. Zgodnie z wytycznymi straży pożarnej, wymagane jest zachowanie odstępu około 1 metra od krawędzi dachu krytego palnym materiałem (np. papą, gontem). Dodatkowo, strefy brzegowe dachu są bardziej narażone na ssanie wiatru, dlatego konstrukcje montażowe w tych miejscach wymagają gęstszego rozmieszczenia punktów kotwienia, aby zapewnić odpowiednią wytrzymałość na siły odrywające. Projekt konstrukcji musi uwzględniać strefy wiatrowe i śniegowe, a obciążenie dachu panelami i konstrukcją (standardowy panel ok. 20-25 kg plus konstrukcja) jest zazwyczaj mniejsze niż dopuszczalne obciążenie normowe (śnieg, wiatr), ale zawsze powinno być zweryfikowane z nośnością połaci dachu.

Na dachach płaskich stosuje się głównie dwa rodzaje systemów: balastowe lub inwazyjne (kotwione). Systemy balastowe polegają na ustawieniu konstrukcji, która opiera się na dachu i jest dociążona betonowymi bloczkami, żwirem lub innymi obciążnikami. Nie naruszają one pokrycia dachu (membrany), co jest ogromną zaletą dla szczelności. Wymagają jednak odpowiedniej nośności stropu i starannych obliczeń masy balastu, aby system był stabilny w silnym wietrze, jednocześnie nie przeciążając konstrukcji budynku. Systemy inwazyjne polegają na kotwieniu profili nośnych lub podstaw bezpośrednio do konstrukcji stropu. Jest to bardzo stabilne, ale wymaga wykonania precyzyjnych i szczelnych przejść przez warstwy dachu, co bywa bardziej ryzykowne pod względem przecieków w przyszłości.

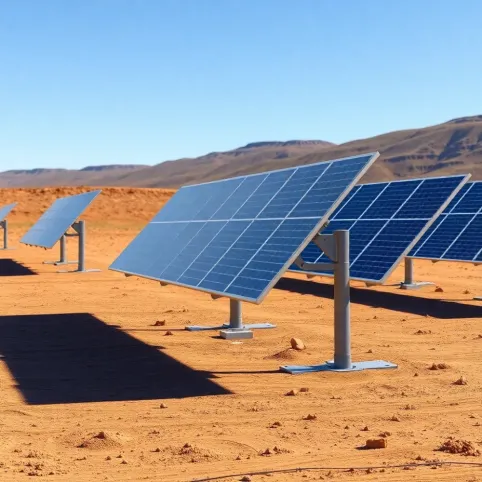

Montaż naziemny, o którym wspominaliśmy wcześniej, ma własne specyfiki. Konstrukcje naziemne są często większe, co pozwala na montaż większej liczby paneli w jednym miejscu. Najczęściej stosuje się konstrukcje ze stali lub aluminium, montowane na wbijanych w grunt palach, słupach zabetonowanych w gruncie lub na gotowych betonowych stopach. Dobór typu fundamentowania zależy od rodzaju gruntu (piaszczysty, gliniasty, skalisty) i poziomu wód gruntowych. Ważne jest również, aby teren pod konstrukcją był wyrównany i przygotowany, aby nie było zacienienia od roślinności czy elementów terenu.

Projektując konstrukcję naziemną, trzeba uwzględnić lokalne warunki środowiskowe. Bliskość drzew, które mogą powodować zacienienie lub sypać liście na panele, stanowi problem. Podobnie, obszary o dużym zapyleniu (np. w pobliżu dróg gruntowych) będą wymagały częstszego czyszczenia paneli. Konieczne jest również zabezpieczenie terenu przed dostępem osób trzecich i zwierząt, np. poprzez ogrodzenie instalacji naziemnej. Przepisy mogą wymagać również zachowania odpowiednich odległości od granic działki.

Standardowe kąty nachylenia dla paneli na gruncie w Polsce to 30-40 stopni w kierunku południowym, aby maksymalizować roczne uzyski. Na gruncie znacznie łatwiej osiągnąć ten optymalny kąt niż na dachu o niestandardowym nachyleniu. Systemy naziemne pozwalają również na łatwą konserwację i czyszczenie paneli, choć zajmują cenną przestrzeń na działce. Ich montaż konstrukcji wsporczej jest zazwyczaj mniej ryzykowny pod względem wysokości i pracy w niekomfortowych pozycjach w porównaniu do pracy na dachu.

Wszystkie elementy konstrukcji wsporczej muszą być atestowane i odporne na korozję, aby służyły niezawodnie przez okres życia paneli, czyli minimum 25-30 lat. Solidność mocowań jest testowana normami, które określają odporność na obciążenia wiatrem (np. siła ssania do 2400 N/m²) i śniegiem (np. do 2 kN/m²), odpowiadające ekstremalnym warunkom pogodowym w danym regionie. Użycie śrub i nakrętek ze stali nierdzewnej (np. klasy A2) oraz profili aluminiowych gwarantuje trwałość. Pamiętajcie, siły działające na panele zamontowane na wysokości czy na otwartej przestrzeni naziemnej mogą być znaczne, więc nie oszczędzajmy na jakości konstrukcji i bezpieczeństwie pracy.

Przed przystąpieniem do fizycznego montażu konstrukcji, należy dokładnie zmierzyć dach lub teren, nanieść wymiary na projekt i oznaczyć miejsca kotwienia. Pamiętajmy, że każdy błąd na tym etapie, np. niewłaściwe usytuowanie profili, może skutkować koniecznością demontażu i ponownego montażu, co generuje koszty i straty czasu. Sprawdzenie planu rozstawu paneli na przygotowanych szynach przed ich ostatecznym przykręceniem do dachu jest złotą zasadą profesjonalistów. Konstrukcje często posiadają możliwość regulacji na szynach, co ułatwia równe ułożenie paneli.

Instalacja i podłączenie paneli fotowoltaicznych

Po solidnym zamontowaniu konstrukcji wsporczej, nadchodzi moment, który wielu uważa za najbardziej ekscytujący – fizyczne umieszczenie paneli i wykonanie wstępnych połączeń elektrycznych. Ten etap instalacji i podłączenia paneli fotowoltaicznych wymaga zarówno sprawności fizycznej, jak i dbałości o detale techniczne.

Każdy panel waży typically 20-25 kg i ma ostre krawędzie, dlatego przenoszenie ich na dach czy miejsce montażu naziemnego musi odbywać się z najwyższą ostrożnością, używając odpowiedniego sprzętu (windy dachowe, podnośniki) i stosując środki ochrony osobistej (rękawice, obuwie ochronne). Kluczowe jest, aby podczas transportu i montażu nie uszkodzić szkła, ram czy złączy elektrycznych paneli. Panel jest mocowany do szyn montażowych za pomocą klem końcowych (na końcach rzędów) i klem środkowych (między panelami), które dociskają ramę panelu do profilu nośnego.

Panel fotowoltaiczny produkuje prąd stały (DC). Aby uzyskać odpowiednio wysokie napięcie, które jest wymagane przez większość inwerterów, panele łączy się szeregowo w tzw. stringi. Napięcie jednego panelu waha się typowo od 30 do 40V przy standardowych warunkach testowych (STC), natomiast inwertery stringowe wymagają napięcia wejściowego rzędu 200-1000V (zależnie od modelu i typu instalacji). Łącząc 10-20 paneli w string, osiągamy wymagane napięcie DC. Wszystkie panele w jednym stringu są połączone plus do minusa (+ z -). Z ostatniego panelu wychodzi + do puszki przyłączeniowej lub bezpośrednio do inwertera, a z pierwszego - do puszki lub inwertera. Liczba paneli w stringu musi być dobrana tak, aby napięcie nie przekroczyło maksymalnego dopuszczalnego napięcia wejściowego inwertera (szczególnie ważne przy niskich temperaturach) i było powyżej minimalnego napięcia rozruchowego inwertera. Dzieląc całkowitą moc instalacji przez moc pojedynczego panelu, otrzymujemy liczbę paneli. Następnie, dzieląc tę liczbę przez maksymalną dopuszczalną liczbę paneli w stringu podaną w specyfikacji inwertera, otrzymujemy minimalną liczbę stringów. Dokładne obliczenia wymaga uwzględnienia współczynników temperaturowych paneli i ich wpływu na napięcie w różnych warunkach.

Pojawia się często pytanie o łączenie paneli o różnej mocy, falownik czy optymalizatory? Łączenie paneli o znacząco różnej mocy lub o różnym stopniu zacienienia w jednym stringu do standardowego inwertera stringowego nie jest zalecane. Najsłabszy panel (o najmniejszym prądzie) ograniczy wydajność całego stringu, zgodnie z zasadą "najsłabszego ogniwa". Jeśli instalacja jest narażona na częściowe zacienienia (kominy, drzewa, dachy o różnych kątach/orientacjach), lepszym rozwiązaniem może być zastosowanie optymalizatorów mocy na poszczególnych panelach lub inwerterów mikro (microinverters). Optymalizator pracuje na poziomie panelu, śledząc jego maksymalny punkt mocy (MPP) niezależnie od innych, przesyłając "zoptymalizowane" dane do inwertera. Mikroinwerter (jeden na panel lub parę paneli) konwertuje prąd DC na AC bezpośrednio przy panelu. Oba rozwiązania zwiększają koszt inwestycji, ale mogą znacząco poprawić uzysk w trudnych warunkach, minimalizując straty z powodu zacienienia lub różnic między modułami. Dla instalacji bez zacienień, z panelami ułożonymi w jednym stringu, standardowy inwerter stringowy jest zazwyczaj wystarczający i bardziej opłacalny.

Elementy łączące panele to przede wszystkim złącza DC, znane pod ogólną nazwą MC4 i zamienniki. Oryginalne złącza MC4 (Multi-Contact, teraz Stäubli Electrical Connectors) stały się standardem w branży dzięki swojej niezawodności, wodoszczelności (IP67/IP68) i odporności na promieniowanie UV. Umożliwiają szybkie i bezpieczne łączenie kabli DC wychodzących z paneli i łączących je w stringi. Kluczowe jest używanie wysokiej jakości złączy, najlepiej oryginalnych MC4 lub certyfikowanych zamienników od renomowanych producentów. *Stanowczo odradzamy* używanie tanich, niesprawdzonych złączy – mogą prowadzić do wzrostu oporności na połączeniach, przegrzewania się, a nawet pożaru łuku elektrycznego, który jest niezwykle groźny w instalacjach DC wysokiego napięcia. Złącza wymagają użycia dedykowanych narzędzi do zaciskania pinów i dokręcania, co zapewnia poprawność połączenia. Nigdy nie łączymy ze sobą złączy MC4 od różnych producentów, ponieważ mogą nie być w pełni kompatybilne, co również grozi awarią.

Indukcyjna w instalacji fotowoltaicznej jest tematem bardziej technicznym, ale warty uwagi. Długie kable DC w stringach mogą generować pole elektromagnetyczne. Chociaż w systemach DC jest to mniej problematyczne niż w AC, właściwe prowadzenie przewodów jest ważne. Kable powinny być prowadzone równolegle i zorganizowane, unikać tworzenia luźnych pętli, które mogłyby działać jak cewki. Wpływy indukcyjne mogą być minimalizowane poprzez stosowanie odpowiednio ekranowanych kabli oraz prawidłowe uziemienie systemu. Kable DC (czerwony + i czarny -) od paneli do inwertera lub do puszki przyłączeniowej muszą być specjalnymi kablami solarnymi – dwużyłowymi lub jednożyłowymi, w podwójnej izolacji, odpornymi na warunki atmosferyczne i promieniowanie UV (np. kabel solarny 4mm² lub 6mm², w zależności od długości stringu i prądu). Mają one wyższą odporność mechaniczną i termiczną niż standardowe kable elektryczne.

Przy montażu paneli pamiętajcie o zapewnieniu wentylacji pod modułami (zalecany odstęp to minimum 10 cm od pokrycia dachu) – jest to kluczowe dla utrzymania ich niższej temperatury pracy, co przekłada się na wyższe uzyski. Dodatkowo, odpowiednie uziemienie ramy każdego panelu (lub klem, które są do ramy dociskane) oraz konstrukcji montażowej jest wymagane przez normy bezpieczeństwa i chroni przed skutkami wyładowań atmosferycznych (o tym więcej w kontekście konfiguracji systemu). Używa się do tego celu specjalnych zacisków uziemiających i przewodu PE.

Kwestia podłączenia paneli fotowoltaicznych na tym etapie dotyczy przede wszystkim połączeń DC między modułami w stringu oraz doprowadzenia przewodów stringów do miejsca instalacji inwertera. Pamiętajcie o zastosowaniu rozłącznika DC w pobliżu paneli lub w skrzynce zbiorczej, który pozwala bezpiecznie odłączyć sekcję DC przed pracami serwisowymi przy inwerterze. Całe okablowanie DC powinno być poprowadzone w odpowiednich kanałach kablowych lub peszlach, chroniących przed uszkodzeniami mechanicznymi i warunkami atmosferycznymi. Staranność i dbałość o szczegóły na etapie okablowania paneli i stringów minimalizuje ryzyko awarii w przyszłości i zapewnia optymalizacja uzysków z każdego modułu.

Podłączenie inwertera i konfiguracja systemu

Inwerter, często nazywany falownikiem, to serce każdej instalacji fotowoltaicznej on-grid. Jego rola jest nie do przecenienia – przekształca prąd stały (DC) generowany przez panele na prąd zmienny (AC) o parametrach zgodnych z siecią energetyczną (napięcie, częstotliwość). To również on monitoruje pracę systemu, wykrywa usterki i zapewnia bezpieczne podłączenie do sieci.

Wybór miejsca instalacji inwertera jest kluczowy. Powinien być zainstalowany w chłodnym, suchym i dobrze wentylowanym miejscu. Inwertery podczas pracy generują ciepło i są wrażliwe na przegrzewanie, co może prowadzić do spadku wydajności, a nawet awarii. Typowe miejsca to piwnica, garaż, kotłownia, a nawet fasada budynku (jeśli jest zacieniona i przewiewna). Należy unikać bezpośredniego słońca i miejsc narażonych na wilgoć czy kurz. Warto pamiętać, że inwertery mogą generować pewien poziom hałasu (szum wentylatorów, praca komponentów), dlatego nie zaleca się ich montażu w pomieszczeniach mieszkalnych.

Położenie kabli: do inwertera doprowadzamy kable DC ze stringów paneli oraz kabel AC do głównej rozdzielnicy domowej (lub dedykowanej rozdzielnicy PV). Dodatkowo wymagane jest podłączenie uziemienia oraz kabla komunikacyjnego (np. Ethernet lub kable RS485) do systemu monitoringu (np. routera domowego lub dedykowanej bramki producenta). Kable DC są podłączane do odpowiednich złącz na obudowie inwertera (posiada on z reguły gniazda MC4 dla każdego wejścia MPPT). Kable AC (3 żyły: L, N, PE w instalacji jednofazowej, 5 żył w trójfazowej) podłącza się do dedykowanego terminala AC. Niezbędne jest zabezpieczenie przewodów DC rozłącznikiem izolacyjnym DC (często zintegrowany z inwerterem lub montowany w jego pobliżu) oraz zabezpieczenie przewodu AC wyłącznikiem nadprądowym (popularnie nazywanym "bezpiecznikiem") i wyłącznikiem różnicowoprądowym w rozdzielnicy AC. Wszystkie zabezpieczenia muszą być odpowiednio dobrane pod kątem prądu i napięcia systemu, zgodnie z projektem.

Inwerter - wszystko na temat działania tego urządzenia sprowadza się do funkcji głównej konwersji DC/AC, ale to nie wszystko. Inwertery stale monitorują parametry sieci energetycznej. Muszą pracować synchronicznie z siecią, dopasowując częstotliwość i napięcie generowanej energii do parametrów sieci zewnętrznej. Posiadają też funkcje bezpieczeństwa, takie jak funkcja anty-wyspowa (anti-islanding) – automatyczne wyłączenie instalacji w przypadku zaniku napięcia w sieci zewnętrznej. Jest to kluczowe dla bezpieczeństwa pracowników sieci energetycznej. Inwertery wyposażone są też w systemy monitoringu uzyski energii, umożliwiające podgląd produkcji przez aplikację mobilną czy platformę webową, co ułatwia kontrolę nad instalacją.

MPPT - co to jest i jak działa? MPPT (Maximum Power Point Tracking) to funkcja inwertera lub optymalizatora, która śledzi punkt mocy maksymalnej każdego stringu paneli (lub pojedynczego panelu w przypadku optymalizatorów/mikroinwerterów). Punk ten, charakteryzujący się optymalną kombinacją napięcia i prądu, przy której panel generuje najwięcej mocy, zmienia się w zależności od natężenia promieniowania słonecznego i temperatury panelu. Algorytmy MPPT nieustannie szukają tego optymalnego punktu, regulując obciążenie stringu, aby "wyciągnąć" z paneli maksymalną możliwą energię w danej chwili. Inwertery mogą mieć jeden lub kilka trackerów MPPT. Wiele trackerów jest przydatne, gdy panele są zainstalowane w różnych orientacjach (np. na wschodniej i zachodniej połaci dachu) lub gdy część instalacji jest zacieniona.

Hybrydowy - co to jest i jak działa? Inwerter hybrydowy to urządzenie, które łączy funkcje standardowego inwertera on-grid z możliwością zarządzania magazynem energii (akumulatorem). Posiada porty zarówno dla paneli PV, sieci AC, jak i dla akumulatora DC (lub AC, zależnie od typu). Inwerter hybrydowy potrafi kierować energię z paneli do bezpośredniej konsumpcji w domu, do ładowania akumulatora lub do sprzedaży do sieci (net-billing). Kluczową zaletą inwerterów hybrydowych, w połączeniu z bateriami, jest możliwość stworzenia systemu zasilania awaryjnego wybranych obwodów domowych w przypadku zaniku napięcia w sieci energetycznej (back-up power). Standardowy inwerter on-grid bez baterii i dedykowanego przełącznika zasilania awaryjnego wyłącza się, gdy zabraknie prądu z sieci, co bywa zaskakujące dla użytkowników – mimo słońca na dachu, w domu nie ma prądu. System z inwerterem hybrydowym może działać niezależnie w trybie wyspowym w takiej sytuacji.

Kwestia obniżyć napięcie w sieci - fotowoltaika bywa problematyczna w rejonach o słabszej infrastrukturze energetycznej. W momencie, gdy wiele instalacji PV w okolicy jednocześnie wprowadza dużą ilość energii do sieci niskiego napięcia, może dojść do wzrostu napięcia powyżej dopuszczalnych norm (np. 230V +/- 10%, czyli do ok. 253V). Inwertery, zgodnie z normami, muszą w takiej sytuacji ograniczyć moc wyjściową lub się wyłączyć, aby chronić sieć i siebie. Użytkownik widzi wtedy spadek produkcji lub jej całkowity brak, mimo pełnego słońca. Problem ten wymaga zgłoszenia do Operatora Systemu Dystrybucyjnego (OSD), który może podjąć działania modernizacyjne sieci, ale proces ten może być długotrwały. Czasami rozwiązania po stronie prosumenta (np. optymalizacja zużycia na bieżąco, magazyn energii) mogą częściowo łagodzić ten problem, ale nie rozwiązują go systemowo.

Fotowoltaika działa jak nie ma prądu? Jak wspomniano, standardowe systemy on-grid nie działają podczas awarii sieci ze względów bezpieczeństwa (funkcja anty-wyspowa). Jest to jeden z najczęstszych powodów zdziwienia po zainstalowaniu PV. Wyobraźmy sobie, że w upalny letni dzień z jasnym słońcem, cała ulica traci zasilanie, a instalacja PV na dachu nie produkuje energii dla domu. To norma w systemach on-grid bez baterii. Rozwiązaniem jest instalacja systemu hybrydowego z akumulatorami i możliwością pracy wyspowej lub całkowity system off-grid.

Grid - fotowoltaika bez podłączenia do sieci. System off-grid (autonomiczny) działa całkowicie niezależnie od publicznej sieci energetycznej. Cała wyprodukowana energia jest zużywana na bieżąco lub magazynowana w akumulatorach. Nadwyżki nie są nigdzie wysyłane. Takie systemy wymagają znacznie większego banku baterii i często też agregatu prądotwórczego jako źródła awaryjnego na długie okresy bez słońca. Koszt systemu off-grid (szczególnie akumulatorów) jest zazwyczaj znacznie wyższy niż systemu on-grid o tej samej mocy paneli. Są stosowane tam, gdzie doprowadzenie sieci energetycznej jest trudne lub kosztowne.

Konfiguracja systemu PV to końcowy etap po fizycznym podłączeniu inwertera. Polega na pierwszym uruchomieniu urządzenia, ustawieniu parametrów pracy zgodnych z wymaganiami Operatora Systemu Dystrybucyjnego (np. limitów napięciowych), konfiguracji systemu monitoringu (połączenie Wi-Fi/Ethernet), sprawdzeniu poprawności działania każdego stringu paneli (napięcie, prąd) oraz testowym wprowadzeniu energii do sieci. Wiele nowoczesnych inwerterów posiada kreatory konfiguracji dostępne przez aplikację mobilną lub przeglądarkę internetową. Ten etap musi być wykonany przez wykwalifikowanego instalatora lub elektryka, który dokona też pomiarów odbiorczych i przygotuje dokumentację niezbędną do zgłoszenia instalacji do Operatora Sieci Dystrybucyjnej.

W trakcie konfiguracji upewnijcie się, że inwerter zgłasza wszystkie stringi z panelami i pokazuje produkcję. Warto zwrócić uwagę na wykresy napięć i prądów stringów w aplikacji monitoringowej – powinny być zbliżone dla stringów o podobnej liczbie paneli i orientacji. Różnice mogą wskazywać na problem z jednym z paneli, okablowaniem lub złączami MC4. Dokładność i staranność na tym etapie dają pewność, że system będzie pracował efektywnie i bezawaryjnie przez lata, dostarczając nam darmowej energii ze słońca i realnie wpływając na naszą niezależność energetyczną.
