Jak podłączyć optymalizator do paneli PV: przewodnik 2025

Podłączenie optymalizatora do paneli fotowoltaicznych to decyzja techniczna i logistyczna jednocześnie: czy instalować optymalizator do każdego modułu, jak zapewnić zgodność parametrów napięciowych z inwerterem oraz jak przeprowadzić prace na dachu bez ryzyka dla zdrowia i sprzętu. Trzy kluczowe wątki, które będziemy rozważać, to kompatybilność urządzeń (parametry Voc, Isc, moc), bezpieczeństwo pracy i prawidłowe połączenia elektryczne (MC4, przekroje przewodów, momenty dokręcania), oraz integracja z inwerterem i systemem monitoringu — bo bez poprawnej komunikacji optymalizatory nie pokażą swojego pełnego potencjału. Prowadzę przez to krok po kroku: od doboru i montażu mechanicznego, przez połączenia i testy, po konfigurację systemu i wskazówki diagnostyczne, tak abyś miał jasny plan działania przed, w trakcie i po montażu instalacji.

• Kompatybilność optymalizatorów z panelami i inwerterem
• Narzędzia i zasady BHP przy instalacji
• Montaż mechaniczny optymalizatora na module
• Połączenia elektryczne i złącza MC4
• Integracja z inwerterem i systemem monitoringu
• Testy, kalibracja i diagnostyka po instalacji
• Konfiguracja systemu i optymalizacja wydajności

Przed przystąpieniem do fizycznej instalacji warto porównać kilka typowych klas urządzeń i policzyć koszty oraz ograniczenia techniczne — poniżej znajduje się przejrzyste zestawienie parametrów, które najczęściej decydują o wyborze optymalizatora przy planowaniu instalacji. Tabela pokazuje orientacyjne ceny w złotych, wymiary, maksymalne Voc i prąd, długości przewodów, obsługiwaną moc modułu oraz spodziewany przyrost wydajności w scenariuszu częściowego zacienienia; to praktyczny skrót przy podejmowaniu decyzji, ile optymalizatorów zamówić i jak zaprojektować stringi.

Patrząc na tabelę łatwo zauważyć, że decyzja o liczbie i klasie optymalizatorów zależy od architektury dachu, mocy pojedynczego panelu i budżetu — dla domowej instalacji z panelami 330–375 W zwykle opłacalne jest zastosowanie optymalizatorów standardowych (orientacyjny koszt 450 zł/szt), ponieważ dają dobre połączenie monitoringu, dł. przewodów i większego marginesu Voc, natomiast w instalacjach przemysłowych lub bardzo nieregularnych rozkładach zacienienia sens ma wersja premium z dłuższymi przewodami i zaawansowaną diagnostyką. Z punktu widzenia montażu praktyczny parametr to długość przewodów wyjściowych — 120–200 cm pozwala wygodnie prowadzić kable po dachu i łączyć panele bez dodatkowych przedłużek, co zmniejsza liczbę potencjalnych punktów awarii; przy planowaniu uwzględnij też dopasowanie maksymalnego Voc optymalizatora do Voc modułu po uwzględnieniu najniższych temperatur.

Kompatybilność optymalizatorów z panelami i inwerterem

Podstawowa zasada brzmi: sprawdź parametry elektryczne zanim kupisz optymalizatory, bo to one definiują, ile modułów można łączyć w szereg i czy dany optymalizator poradzi sobie z napięciem w najgorszych warunkach. Wyznaczanie najgorszego Voc robimy według prostego wzoru: Voc_worst = Voc_STC × (1 + coef_Voc × (T_min − 25°C)), gdzie coef_Voc to współczynnik temperaturowy napięcia (zazwyczaj −0,30% do −0,40%/°C, czyli −0,003 do −0,004 w zapisie dziesiętnym); dla panelu o Voc_STC = 40 V i coef_Voc = −0,0032 przy temperaturze −10°C otrzymamy Voc_worst ≈ 44,5 V, co należy porównać z maksymalnym Voc optymalizatora. Jeśli maksymalne Voc optymalizatora wynosi 60 V, mamy bezpieczny margines; gdy wynosi 45–50 V, trzeba zachować ostrożność i ewaluować realne warunki klimatyczne, bo zbyt duże napięcie zimą może uszkodzić urządzenie.

Zobacz także: Fotowoltaika 50 kW: ile paneli potrzeba w 2025?

Projektując stringi pamiętaj o ograniczeniach inwertera: typowe wartości napięcia wejściowego MPPT dla inwerterów jednofazowych i trójfazowych to zakresy od około 200–600 V dla instalacji mniejszych i do 1000 V w instalacjach większych; to oznacza, że z panelami 60‑komórkowymi (Vmp ≈ 30–33 V) można łączyć zwykle 10–18 modułów w stringu, ale liczba ta maleje lub rośnie w zależności od Voc i minimalnej temperatury. Optymalizatory mogą nie zmieniać tej fizyki, ale mogą umożliwić mieszanie paneli o różnych mocach i konfiguracjach — o ile producent inwertera wspiera komunikację z optymalizatorami i ich protokół; przed zakupem sprawdź listę kompatybilności inwertera i wymagany moduł komunikacyjny lub gateway.

Mechaniczna i elektryczna zgodność to też kwestia dopasowania do modułu: sprawdź wielkość puszki przyłączeniowej i jej odstęp od ramy, bo optymalizator musi być zamocowany na płaskiej powierzchni 5–15 cm od krawędzi modułu, bez nacisku na szyby i bez blokowania mrugających oznaczeń producenta; upewnij się także, że optymalizator obsługuje moc twoich paneli — technicznie warto, by urządzenie miało margines 20–30% nad nominalną mocą modułu, zwłaszcza przy panelach powyżej 400 W, które występują coraz częściej.

Narzędzia i zasady BHP przy instalacji

Lista narzędzi i pewne wartości są niezbędne, zanim wejdziesz na dach: klucz do złącz MC4 (moment 2,5–3,5 Nm), zaciskarka do pinów MC4 dla przewodów 4 mm², miernik uniwersalny z funkcją pomiaru napięcia stałego i prądu, cęgi amperomierza, ściągacz izolacji do przewodów 4–6 mm², klucz dynamometryczny (0–10 Nm), wkrętaki izolowane, opaski kablowe UV‑resistant (min. 100 szt. na większą instalację), taśma izolacyjna klasy UV oraz podstawowy zestaw consumables: tulejki, koszulki termokurczliwe 1 m, pasta do styków (dielectric grease 10 ml). Przykładowe ceny narzędzi: zaciskarka MC4 120–350 zł, klucz dynamometryczny 180–500 zł, miernik multimetru 150–1200 zł w zależności od klasy i funkcji.

Zobacz także: Fotowoltaika 8 kW: Ile paneli potrzebujesz w 2025?

Bezpieczeństwo to priorytet: przed rozpoczęciem prac odłącz instalację od zasilania i zabezpiecz obwód — otwórz wyłącznik DC na inwerterze oraz zastosuj blokadę LOTO (lockout‑tagout), a jeśli pracujesz bez możliwości odłączenia, wykonaj prace w warunkach ograniczonego nasłonecznienia albo zasłoń moduły. Na dachu używaj uprzęży antyspadkowej z punktem zaczepienia o udźwigu min. 15 kN, linki asekuracyjnej i kasku, pracuj w towarzystwie drugiej osoby, a drabina powinna być wykonana z włókna szklanego (niskie przewodnictwo). Rękawice izolacyjne klasy 0 (do 1 kV) oraz okulary ochronne to minimum — pamiętaj, że praca z napięciem stałym rządzi się innymi zasadami niż praca przy napięciu zmiennym i każda procedura powinna być opisana w karcie pracy.

Planując logistykę weź pod uwagę warunki pogodowe i wagę materiałów: jeden optymalizator waży typowo 0,18–0,42 kg, a przewody i dodatkowe złącza dodają masy i objętości, więc przygotuj skrzynkę narzędziową z opaskami, adapterami MC4 i kompletem uszczelek; przewidź też czas na wykonanie jednego modułu — profesjonalnie zamontowany i połączony optymalizator wymaga przeciętnie 8–15 minut pracy na panel, w zależności od trudności prowadzenia kabli i konieczności calibracji komunikacji.

Montaż mechaniczny optymalizatora na module

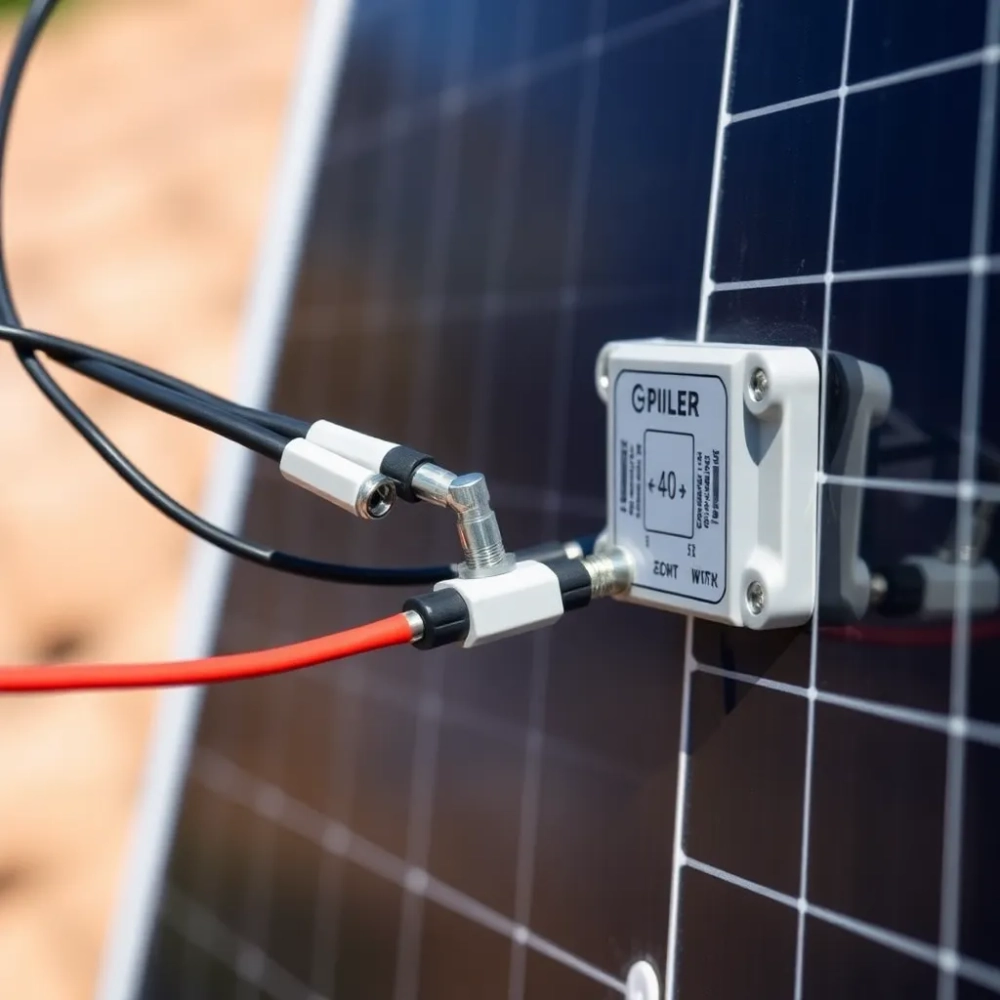

Kluczowe informacje na start: montaż optymalizatora wykonuje się zwykle przy puszce przyłączeniowej modułu, nie na samej szybie, a miejsce montażu powinno pozostawiać co najmniej 20–30 mm przestrzeni na odprowadzanie ciepła i nie powodować punktowego nacisku. Przygotuj powierzchnię — oczyść i odtłuść miejsce montażu, sprawdź, czy ramka modułu ma gładkie miejsce montażowe; jeśli optymalizator ma mocowanie śrubowe, użyj śrub M4 ze stali nierdzewnej o długości 6–8 mm i uszczelek gumowych, a moment dokręcania śrub nie powinien przekraczać wartości podanej przez producenta, zwykle 1,5–3 Nm, żeby nie uszkodzić obudowy modułu. Zadbaj o orientację przewodów tak, aby ich pętle nie powodowały naprężeń i nie ocierały się o krawędź ramy.

Praktyczne kroki montażu mechanicznego

Po zamontowaniu wykonaj kontrolę mechaniczną: sprawdź stabilność montażu, brak szarpnięć przewodów przy lekkim pociągnięciu, oraz szczelność obudowy optymalizatora — uszczelka powinna być nienaruszona, a miejsca wprowadzeń przewodów uszczelnione koszulkami termokurczliwymi. Zastosuj opaski w taki sposób, aby nie powodowały punktowego nacisku; używaj opasek o maksymalnym obwodzie 200 mm i minimalnej wytrzymałości na UV podaną na opakowaniu. Na zakończenie oznacz panel i optymalizator etykietą z numerem modułu, co ułatwi późniejszą identyfikację w systemie monitoringu i diagnostyce.

Połączenia elektryczne i złącza MC4

Najważniejsze: zachowaj prawidłową polaryzację i używaj złączy MC4 lub ich ekwiwalentów zaprojektowanych do systemów PV, a przewody dobierz pod prąd zwarciowy i natężenie prądu ciągłego, zwykle 4 mm² dla prądów do około 20 A i 6 mm² dla obciążeń przekraczających 20 A; przekrój przewodu wpływa na spadek napięcia i straty energii w długich odcinkach. Stripuj izolację na 6–7 mm, wciskaj przewód w tulejkę i zaciskaj przy użyciu matrycy dopasowanej do tulejek dla przewodów 4 mm²; po zacisku sprawdź wytrzymałość mechaniczną połączenia i ewentualnie wykonaj pomiar rezystancji kontaktu multimetrem. Przy montażu złączy MC4 stosuj moment dokręcania 2,5–3 Nm dla gwintu łączników — za słabe dokręcenie grozi przegrzewaniem, za mocne może uszkodzić gwint i uszczelkę.

• Wyłącz zasilanie i zabezpiecz obwód DC.
• Sprawdź orientację polaryzacji panelu (oznaczenia +/−), oznacz przewody.
• Przygotuj pigtail optymalizatora; ściągnij izolację 6–7 mm, nałóż tulejkę i zaciskaj matrycą dedykowaną do 4 mm².
• Zamontuj złącze MC4 na przewodzie wyjściowym, dokręć z momentem 2,5–3 Nm i sprawdź mechanicznie.
• Połącz przewody do kolejnych optymalizatorów lub do przewodu stringowego zgodnie z projektem, zachowując właściwą polaryzację.
• Zastosuj koszulki termokurczliwe na łączenia oraz opaski UV, oznacz każdy moduł numerem w systemie.

Po wykonaniu połączeń wykonaj serię pomiarów: sprawdź napięcie obwodu otwartego (Voc) dla każdego modułu i porównaj z wartościami spodziewanymi po korekcie temperaturowej, zmierz rezystancję izolacji (zalecane wartości powyżej 1 MΩ) i dokonaj pomiaru prądu zwarciowego, jeśli jest to konieczne. Przy wykrywaniu problemów z połączeniami MC4 szukaj objawów przegrzewania: przebarwienia izolacji, zapach spalenizny, podwyższona temperatura łącza zmierzona kamerą termowizyjną — każde takie zjawisko wymaga natychmiastowej interwencji i ponownego zacisku lub wymiany złącza. Zadbaj o właściwą organizację kabli i minimalizację długości połączeń, bo im krótsze i prostsze połączenia, tym niższe straty i mniejsze ryzyko awarii w czasie eksploatacji systemu.

Integracja z inwerterem i systemem monitoringu

Połączenie optymalizatorów z inwerterem to nie tylko przewody — to także wymiana informacji: statusy, identyfikatory modułów, wartości prądowe i napięciowe oraz alarmy. Systemy mogą korzystać z różnych technologii komunikacyjnych: komunikacja przez przewód (powerline), magistrala RS‑485 lub łącze radiowe/wifi, a do chmury często potrzebny jest gateway który zbiera dane od optymalizatorów i przekazuje je do serwera; koszt takiego modułu/gateway zwykle oscyluje w przedziale 700–2 000 zł, w zależności od funkcji i integracji. Przy integracji sprawdź, czy inwerter rozpoznaje identyfikatory optymalizatorów i umożliwia mapowanie modułów na pozycje w stringu — to pozwala na późniejszą diagnostykę i precyzyjne wskazanie, który moduł działa nieoptymalnie.

Praktyczna konfiguracja zaczyna się od uruchomienia inwertera i aktywacji trybu parowania lub wykrywania urządzeń, potem uruchamiasz proces skanowania, a system sam zaczytuje identyfikatory i przypisuje je do numerów modułów; czas skanowania pojedynczego optymalizatora bywa krótki, rzędu 30–90 sekund, ale dla większych instalacji z 20–30 optymalizatorami przyjmij rezerwę czasową 30–60 minut na kompletne spisanie i potwierdzenie. Po sparowaniu warto wykonać próbę produkcji przy dobrym nasłonecznieniu i porównać odczyty z inwertera i platformy monitoringu, zwracając uwagę na wartości prądu i mocy pojedynczych modułów — każda różnica większa niż 10–15% względem oczekiwań powinna być dalej zbadana.

Monitoring daje realne korzyści: powiadomienia o spadku mocy, szczegółowe wykresy produkcji i diagnozy stanu modułów, a także historyczne dane ułatwiające decyzję o czyszczeniu lub naprawie; pamiętaj jednak, że samo włączenie monitoringu nie rozwiąże problemów z kablami czy złymi złączami, dlatego integrację traktuj jako narzędzie diagnostyczne, a nie jako substytut solidnej instalacji elektrycznej. Jeśli system wspiera zdalne aktualizacje firmware, zaplanuj procedurę ich wykonywania poza godzinami szczytu, aby uniknąć przerw w produkcji i ryzyka niedokończonej aktualizacji.

Testy, kalibracja i diagnostyka po instalacji

Po zakończeniu montażu wykonaj zestaw testów funkcjonalnych: kontrola wizualna, pomiar rezystancji izolacji, pomiary Voc i Isc, testy ciągłości przewodów oraz sprawdzenie poprawności polaryzacji. Konkretnie, sprawdź Voc każdego modułu i porównaj z wartością deklarowaną na etykiecie po korekcie temperaturowej; wykonaj pomiar izolacji między przewodami DC a masą — dla systemów fotowoltaicznych zwykle oczekuje się wartości powyżej 1 MΩ, a każda wartość znacząco niższa powinna skłonić do kontroli przewodów i złączy. Dodatkowo sprawdź komunikację optymalizatorów z inwerterem/gatewayem — każdy moduł powinien raportować identyfikator i aktualną moc; problemy komunikacyjne często wynikają z przerwanych połączeń, złych złączy lub zbyt dużej liczby urządzeń na jednej magistrali.

Kalibracja i „uczenie” inwertera polegają na kilku cyklach pracy MPP i aktualizacji charakterystyk, które trwają zwykle od kilku do kilkudziesięciu minut dla pełnego dopasowania, w zależności od producenta i liczby modułów; podczas kalibracji obserwuj czy wartości napięcia i prądu per moduł są stabilne i czy optymalizatory efektywnie śledzą punkt mocy. Warto też wykonać testy termowizyjne — przy pełnym nasłonecznieniu skan kamerą termowizyjną wskaże potencjalne „gorące punkty” (hot‑spoty) i nadmierne straty na złączach, co często odsłania miejsca słabego połączenia lub uszkodzenia modułu. Dokumentuj wszystkie pomiary i zapisuj wyniki, przypisując je do numerów paneli — ta baza przyspieszy późniejszą diagnostykę i ewentualne reklamacje gwarancyjne.

W przypadku wykrycia anomalii pracuj metodycznie: najpierw sprawdź fizyczne złącza i momenty dokręcania, potem zmierzyć napięcia i prądy lokalnie, a dopiero w dalszej kolejności rozważ wymianę optymalizatora czy modułu; częste źródła problemów to niewłaściwe zaciski, złamana izolacja przewodu, niezamocowany optymalizator lub przerwane połączenie komunikacyjne. Jeśli urządzenie raportuje błędy komunikacyjne, spróbuj zrestartować inwerter/gateway i przeprowadzić ponowne parowanie; jeśli problem powtarza się na tym samym module, odłącz i ponownie sprawdź złącza MC4 oraz zamocowanie optymalizatora.

Konfiguracja systemu i optymalizacja wydajności

Na początku skonfiguruj system tak, aby kluczowe dane były widoczne w prosty sposób: nazwy modułów, pozycje w stringu, progi alarmowe dla mocy oraz częstotliwość raportowania — to ułatwi szybką reakcję w razie nieprawidłowości. Dobrą praktyką jest przypisanie nazw i numerów modułów zgodnie z fizycznym rozkładem na dachu (np. rząd A kolumna 1–5), co pozwala w monitoringowej aplikacji natychmiast zlokalizować moduł z problemem; ustaw progi alarmowe na spadki np. 20% względem średniej długoterminowej i aktywuj powiadomienia dla anomalii komunikacji. Przy systemie 10 paneli 375 W każdy, ustawienia te pozwolą łatwo wychwycić pojedynczy moduł, który produkuje poniżej oczekiwań, co z kolei przyspieszy diagnostykę i minimalizację strat energii.

Optymalizacja wydajności to także decyzje projektowe: grupowanie paneli o podobnej mocy w jednym stringu, unikanie mieszania różnych typów ogniw i orientacji jeśli to możliwe, a tam gdzie konieczne — stosowanie optymalizatorów per‑panel, które niwelują problem niedopasowań. W sytuacji, gdy dach ma strefy o różnym nasłonecznieniu (np. częściowe zacienienie od komina czy anteny), zastosowanie optymalizatorów daje największy efekt — możliwy wzrost produkcji lokalnej o 10–30% zależnie od scenariusza zacienienia — więc projektuj instalację tak, aby panele w tych strefach miały niezależne wejścia lub były monitorowane indywidualnie. Pamiętaj też o ustawieniach inwertera: niektóre urządzenia pozwalają na ograniczenie mocy, korekcję punktu pracy MPPT i harmonogramy aktualizacji firmware, co może wpływać na długoterminową efektywność.

Na koniec: zadbaj o plan serwisowy — regularne kontrole, czyszczenie paneli (zalecane minimum raz w roku dla miast i dwa razy dla terenów z dużym zapyleniem), kontrola styków i aktualizacje oprogramowania — to elementy, które powodują, że koszt instalacji zwraca się szybciej i instalacja pracuje stabilniej. Zadbaj o rejestr wykonanych prac, daty testów i wyniki pomiarów, aby mieć pełną historię zdarzeń i ułatwić diagnozę w przyszłości, bo dobra dokumentacja to połowa sukcesu przy zarządzaniu instalacją fotowoltaiczną z optymalizatorami.

Jak podłączyć optymalizator do paneli fotowoltaicznych

• Pytanie 1: Jakie są podstawowe komponenty potrzebne do podłączenia optymalizatora do paneli PV?

  Odpowiedź: Potrzebujesz optymalizatorów (jeden na panel), przewodów MC4, złączek, nadzoru napięcia i ochrony, listwy montażowej oraz narzędzi do montażu. Upewnij się, że każdy optymalizator pasuje do konkretnego panelu i że system wspiera niektóre modele z funkcją monitoringu.

• Pytanie 2: Czy do podłączenia optymalizatorów potrzebne jest specjalne okablowanie?

  Odpowiedź: Tak, zwykle wymagane są dedykowane przewody MC4 o odpowiedniej długości i przekroju, zgodne z maksymalnym prądem modułu. Używaj złączek zabezpieczonych przed warunkami atmosferycznymi i unikania odwzorowań połączeń.

• Pytanie 3: Jak wygląda krok po kroku proces montażu i podłączenia do inwertera?

  Odpowiedź: 1) Mechaniczne zamocowanie optymalizatorów na każdej ramie/panelu. 2) Połączenie przewodów z modułem PV i optymalizatorem (zachowaj właściwe polaryzacje). 3) Połączenie wyjść optymalizatorów do szyny DC inwertera (lub do przewodów doprowadzających, zależnie od systemu). 4) Konfiguracja monitoringu i zgodność z inwerterem w panelu sterowania.

• Pytanie 4: Jak zweryfikować poprawność instalacji i monitorować pracę optymalizatorów?

  Odpowiedź: Wykonaj testy obwodów otwartych, pomiar rezystancji izolacji, sprawdź złącza MC4, a następnie uruchom monitorowanie przez aplikację/platformę online. Sprawdź, czy każdy panel ma niezależny odczyt mocy i czy system reaguje na ewentualne awarie.
