Jak podłączyć 2 panele fotowoltaiczne 12V? Przewodnik na 2025 rok

Zastanawiasz się, jak podłączyć 2 panele fotowoltaiczne 12V i zacząć czerpać korzyści z własnego, małego źródła zielonej energii? Nie martw się, to wcale nie misja kosmiczna dla wybrańców! W gruncie rzeczy, podłączenie paneli 12V sprowadza się do decyzji: czy potrzebujesz wyższego napięcia czy większego prądu, co dyktuje jak podłączyć 2 panele fotowoltaiczne 12V w odpowiedniej konfiguracji. Najważniejsze to wybrać między połączeniem szeregowym a równoległym, a kluczową odpowiedzią jest zrozumienie celu systemu – czy dążysz do 24V czy większego natężenia, co osiągniesz odpowiednio szeregowo lub równolegle. Cała reszta to kwestia kilku kroków, o których opowiemy szczegółowo, bez zbędnego owijania w bawełnę.

Decydując się na budowę własnego systemu opartego o energię słoneczną, prędzej czy później staniemy przed koniecznością połączenia kilku paneli. Taka potrzeba rodzi pytania o optymalną konfigurację, która najlepiej odpowie na nasze zapotrzebowanie na moc elektryczną. Różne połączenia paneli mają różne konsekwencje dla parametrów całego układu, wpływając bezpośrednio na jego wydajność i możliwości zastosowania. Zrozumienie tych zależności to fundament budowy efektywnego systemu, wolnego od problemów wynikających z nieprawidłowego dobrania konfiguracji. Poniżej przedstawiamy porównanie kluczowych parametrów, gdy zastanawiamy się, jak podłączyć dwa panele fotowoltaiczne o typowej mocy i napięciu nominalnym 12V, które charakteryzują się napięciem w punkcie mocy maksymalnej (Vmp) około 18V i prądem w punkcie mocy maksymalnej (Imp) około 5.5A.

Jak widać z przedstawionych danych, wybór pomiędzy połączeniem szeregowym a równoległym dwóch paneli fotowoltaicznych 12V radykalnie zmienia parametry wyjściowe systemu, głównie w zakresie napięcia i prądu. Połączenie szeregowe niemal podwaja napięcie Vmp, utrzymując prąd na poziomie pojedynczego panelu, co jest idealne dla systemów pracujących z wyższym napięciem nominalnym, na przykład 24V. Z kolei połączenie równoległe podwaja prąd Imp, zachowując napięcie Vmp na poziomie pojedynczego panelu, co jest korzystne dla systemów wymagających większego natężenia przy standardowym napięciu 12V. Odpowiednie dobranie konfiguracji ma fundamentalne znaczenie dla prawidłowego działania regulatora ładowania i akumulatora, a w konsekwencji, dla całej wydajności i trwałości instalacji.

Połączenie Szeregowe Paneli 12V: Kiedy i Jak Je Wykonać?

Kiedy zastanawiasz się, jak podłączyć 2 panele fotowoltaiczne 12V w celu zwiększenia napięcia systemu, na myśl od razu przychodzi połączenie szeregowe. To jak dodawanie kolejnych ogniw w baterii: każde ogniwo dokłada swoje napięcie do sumarycznego potencjału całego pakietu. Tak samo dzieje się z panelami – łącząc je "ogon do głowy", sumujesz ich napięcia, uzyskując wyższe napięcie na końcu łańcucha.

Głównym celem połączenia szeregowego paneli o napięciu nominalnym 12V jest stworzenie systemu o wyższym napięciu roboczym, najczęściej 24V lub nawet więcej, jeśli połączymy większą liczbę modułów. Taka konfiguracja jest niezbędna, gdy chcemy zasilać urządzenia pracujące na 24V lub gdy system akumulatorów pracuje przy tym napięciu. Regulator ładowania MPPT, popularnie stosowany w takich systemach, znacznie efektywniej zarządza energią przy wyższym napięciu wejściowym z paneli.

System 24V ma przewagę nad systemem 12V przede wszystkim w kwestii przesyłu energii na większe odległości. Wyższe napięcie oznacza niższe natężenie prądu dla tej samej mocy, co pozwala na zastosowanie przewodów o mniejszym przekroju. Mniejszy przekrój to niższe koszty okablowania i mniejsze straty energii na rezystancji przewodów, co w dłuższej perspektywie przekłada się na większą wydajność całego systemu fotowoltaicznego. Mniejsze straty mocy mogą sięgać nawet kilkunastu procent na dużych odległościach.

Aby wykonać łączenie paneli fotowoltaicznych w konfiguracji szeregowej, niezbędne jest spełnienie jednego kluczowego warunku: panele powinny być możliwie najbardziej identyczne. To znaczy, że powinny mieć tę samą moc nominalną (Pmax), napięcie w punkcie mocy maksymalnej (Vmp) oraz prąd w punkcie mocy maksymalnej (Imp). Podłączanie paneli o znacząco różnych parametrach w szereg może prowadzić do obniżenia wydajności całego stringu (szeregu połączonych paneli), ponieważ najsłabszy panel będzie ograniczał przepływ prądu przez wszystkie pozostałe. Wyobraź sobie to jak zespół, gdzie najwolniejszy biegacz decyduje o czasie sztafety – tak samo dzieje się z panelami.

Zasada działania jest brutalnie prosta: panel z gorszymi parametrami, na przykład niższym prądem Imp spowodowanym zacienieniem lub uszkodzeniem, skutecznie dusi potencjał pozostałych, idealnie pracujących paneli w szeregu. W skrajnych przypadkach panel ten może stać się elementem grzewczym, pobierając energię zamiast jej dostarczać. Dlatego dobór paneli o zbliżonych parametrach i identycznym nachyleniu i orientacji jest tak krytyczny przy łączeniu szeregowym. Idealnie jest używać paneli z tej samej partii produkcyjnej.

Fizyczne wykonanie połączenia szeregowego jest banalnie proste. Każdy panel fotowoltaiczny wyposażony jest zazwyczaj w dwa kable wychodzące z puszki przyłączeniowej – jeden z końcówką męską MC4 (często symbolizujący minus "-") i jeden z końcówką żeńską MC4 (często symbolizujący plus "+"). W połączeniu szeregowym chodzi o to, aby "minusa" jednego panelu połączyć z "plusem" drugiego panela. Mówiąc technicznie, łączymy dodatni (+) zacisk jednego panelu z ujemnym (-) zaciskiem drugiego panela.

Najprostszym sposobem na wykonanie tego połączenia, jeśli panele są wyposażone w standardowe złączki MC4, jest użycie specjalnych złączek MC4 typu "Y", ale do połączenia tylko dwóch paneli wystarczy po prostu wpiąć męską wtyczkę jednego panelu bezpośrednio w żeńską wtyczkę drugiego. Pozostają nam dwa wolne kable: minusowy z pierwszego panelu i plusowy z drugiego panelu, które utworzą wyjście z całego stringu szeregowego. Te dwa kable podłączamy następnie do regulatora ładowania, pamiętając o zachowaniu prawidłowej polaryzacji.

Kable solarne używane do tego typu połączeń muszą być odpowiednio dobrane pod kątem przekroju, aby minimalizować straty mocy i zapewnić bezpieczeństwo. Standardowo stosuje się przewody o przekroju 4mm² lub 6mm², co w zupełności wystarczy dla typowych systemów z dwoma panelami 12V. Długość kabli również ma znaczenie – im dłuższe, tym większe straty napięcia. Należy dążyć do skrócenia odległości między panelami a regulatorem ładowania do niezbędnego minimum.

Przygotowując się do wykonania połączenia, warto mieć pod ręką narzędzia do zaciskania złączek MC4, jeśli zajdzie potrzeba skrócenia kabli lub ich przedłużenia, a także klucz do dokręcania złączek MC4, który zapewnia solidne i szczelne połączenie. Ważne jest, aby połączenia były czyste i suche przed ich ostatecznym zaciśnięciem, aby zapobiec korozji i spadkom napięcia w przyszłości.

Sam proces łączenia powinien być przeprowadzony w warunkach minimalnego nasłonecznienia lub przy zakrytych panelach. Nawet pojedynczy panel jest w stanie wygenerować niebezpieczne napięcie obwodu otwartego (Voc), które dla panelu 12V nominalnego może wynosić około 21-23V. Połączenie szeregowe dwóch takich paneli da nam Voc rzędu 42-46V, co przy odpowiednim prądzie może stanowić realne zagrożenie. Bezpieczeństwo przede wszystkim!

Połączenie szeregowe, choć proste w wykonaniu, wymaga uwagi na szczegóły, takie jak identyczność paneli, jakość połączeń i właściwy przekrój przewodów. Zaniedbanie któregokolwiek z tych elementów może znacząco wpłynąć na efektywność pracy całego systemu fotowoltaicznego i skrócić jego żywotność. To trochę jak budowanie domku z kart – jeśli jeden element jest słaby, cała konstrukcja może się posypać.

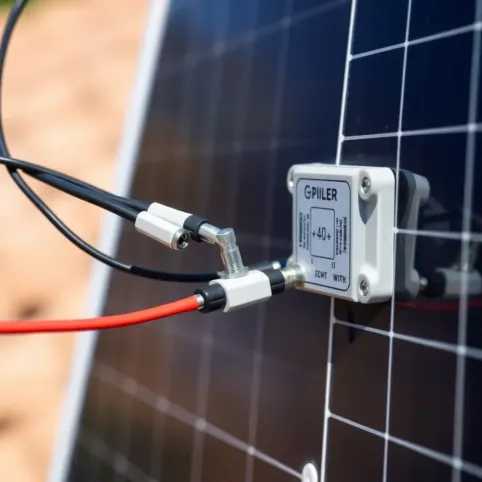

Co ciekawe, technologia optymalizatorów mocy staje się coraz bardziej popularna właśnie w kontekście minimalizowania problemów związanych z zacienieniem czy różnicami w panelach połączonych szeregowo. Optymalizator montowany na każdym panelu zarządza jego pracą indywidualnie, zapewniając maksymalną moc z każdego modułu, niezależnie od pracy pozostałych. To może być kosztowne rozwiązanie, ale w trudnych warunkach (np. częściowe zacienienie przez drzewa) potrafi znacząco poprawić uzysk energii z całej instalacji.

Podsumowując część o połączeniu szeregowym, jest to podstawowa konfiguracja do zwiększenia napięcia systemu z 12V na 24V lub więcej. Wymaga użycia identycznych paneli i staranności przy wykonaniu połączeń. Efektem jest system o wyższym napięciu, co pozwala na stosowanie cieńszych kabli i redukcję strat przesyłowych, a także jest kompatybilne z wieloma zaawansowanymi regulatorami ładowania MPPT. Decydując się na połączenie szeregowe paneli 12V, inwestujemy w bardziej efektywny przesył energii, co ma realne przełożenie na zysk z naszej instalacji. Pamiętajmy jednak o ryzykach związanych z cieniem i dbajmy o jakość każdego elementu połączenia – od panelu po złączkę.

Połączenie Równoległe Paneli 12V: Kiedy Stosować i Jak Podłączyć?

jak podłączyć 2 panele fotowoltaiczne 12V, jeśli twoim celem jest zwiększenie dostępnego prądu przy zachowaniu nominalnego napięcia 12V, brzmi: połącz je równolegle. Ta konfiguracja jest analogiczna do łączenia ze sobą kilku kranów podłączonych do jednego rurociągu – suma przepływów z każdego kranu zwiększa całkowity strumień wody. Tak samo, łącząc panele równolegle, sumujesz ich prądy (Imp), zachowując napięcie (Vmp) na poziomie pojedynczego panela.

Połączenie równoległe paneli 12V stosuje się najczęściej w systemach, które pracują na napięciu nominalnym 12V, a potrzebują większego natężenia prądu do zasilania urządzeń lub szybszego ładowania akumulatora 12V o dużej pojemności. Wyższe natężenie prądu jest kluczowe dla odbiorników o większej mocy lub dla regulatorów ładowania typu PWM, które pracują na napięciu akumulatora.

Przy łączeniu paneli równolegle, podobnie jak przy szeregowym, zaleca się stosowanie paneli o możliwie zbliżonych parametrach, choć wpływ różnic w przypadku połączenia równoległego jest zazwyczaj mniej drastyczny niż w szeregowym. Najważniejsze, aby panele miały zbliżone napięcie Vmp. Jeśli jeden panel ma niższe Vmp, może nieco ograniczać prąd dostarczany przez panel z wyższym Vmp. Jednak zacienienie jednego panelu w połączeniu równoległym wpływa głównie na jego indywidualną wydajność, a nie na całą grupę w tak dużym stopniu jak w szeregu.

Fizyczne wykonanie łączenia paneli fotowoltaicznych w konfiguracji równoległej polega na połączeniu wszystkich dodatnich zacisków paneli razem i wszystkich ujemnych zacisków paneli razem. Otrzymujemy w ten sposób jedno wspólne wyjście dodatnie i jedno wspólne wyjście ujemne z całej grupy paneli. Do połączenia dwóch paneli 12V potrzebujemy połączyć "+" pierwszego panelu z "+" drugiego i "-" pierwszego z "-" drugiego.

Do tego celu idealnie nadają się specjalne rozdzielacze złącz MC4, potocznie nazywane złączkami "Y" (choć w przypadku dwóch paneli wystarczy jeden rozdzielacz dwuwejściowy na jedno pole - plus lub minus). Podłączamy żeńskie końcówki paneli do męskich wejść rozdzielacza na plus, a męskie końcówki paneli do żeńskich wejść rozdzielacza na minus. Z wyjść rozdzielaczy (jednego męskiego i jednego żeńskiego) uzyskujemy sumaryczne wyjście prądowe systemu, które podłączamy do regulatora ładowania.

Ważne jest, aby użyć odpowiednich przewodów solarnych do wykonania tych połączeń. Sumaryczny prąd w systemie równoległym będzie sumą prądów z poszczególnych paneli (np. dla dwóch paneli o Imp 5.5A, sumaryczny prąd wyniesie 11A w punkcie mocy maksymalnej). Przewody prowadzące od paneli do regulatora ładowania muszą być dobrane tak, aby bezpiecznie przewodzić ten zwiększony prąd bez nadmiernego nagrzewania się. Standardowe przewody 4mm² lub 6mm² zazwyczaj są wystarczające dla sumarycznych prądów rzędu kilkunastu, a nawet dwudziestu kilku amperów, ale zawsze warto sprawdzić dopuszczalną obciążalność prądową kabla dla konkretnego przekroju i warunków instalacji.

Złączki MC4 muszą być wysokiej jakości, zapewniając szczelność i trwałość połączeń, zwłaszcza w warunkach zewnętrznych, gdzie są narażone na wilgoć i zmienne temperatury. Uszkodzone lub źle zaciśnięte złączki mogą stać się źródłem zwiększonej rezystancji, co prowadzi do spadków napięcia i strat mocy. W najgorszych przypadkach mogą spowodować przegrzanie i pożar. Dlatego profesjonalne narzędzia do zaciskania złączek MC4 i odpowiedni klucz są tu wręcz obowiązkowe.

Bezpieczeństwo przy łączeniu paneli fotowoltaicznych równolegle również jest kluczowe. Chociaż napięcie nie jest sumowane jak w szeregu, sumuje się prąd, który może być znacznie wyższy. Przepływ dużego prądu przez ciało ludzkie jest znacznie bardziej niebezpieczny niż wysokie napięcie (choć oba są groźne). Przed wykonaniem jakichkolwiek połączeń należy zawsze upewnić się, że panele są zakryte, aby nie generowały prądu. Praca przy instalacji elektrycznej, nawet niskonapięciowej, wymaga ostrożności i stosowania izolowanych narzędzi.

Stosowanie zabezpieczeń w systemach równoległych również zyskuje na znaczeniu. W przypadku, gdy połączymy więcej niż dwa panele równolegle, standardem staje się instalacja diod blokujących lub bezpieczników na każdej gałęzi paneli. Diody blokujące (antyzpowrotne) zapobiegają przepływowi prądu zwrotnego do zacienionego lub uszkodzonego panelu od pozostałych pracujących paneli. Choć dla dwóch paneli 12V często pomija się to zabezpieczenie, przy większej liczbie gałęzi jest ono niezbędne. Alternatywą są bezpieczniki topikowe, które chronią poszczególne gałęzie przed przeciążeniem czy zwarciem.

Prawidłowo wykonane połączenie równoległe paneli zapewnia system o stabilnym napięciu 12V z podwojonym prądem, co jest idealne do systemów autonomicznych o umiarkowanej mocy lub do zastosowań mobilnych w pojazdach typu kamper, czy łodziach, gdzie najczęściej występują odbiorniki 12V. Mimo mniejszej wrażliwości na zacienienie poszczególnych paneli w porównaniu do szeregu, nadal warto dbać o jednolite nasłonecznienie całej grupy. To jak posiadanie dwóch kranów – każdy dodaje wody, ale jeśli jeden jest zakręcony (zacieniony), sumaryczny strumień będzie mniejszy. W przypadku połączenia szeregowego (jedna rura z przeszkodą) wpływ byłby bardziej katastrofalny dla całego przepływu.

Dobierając regulator ładowania do systemu równoległego, należy upewnić się, że jego maksymalny prąd wejściowy (PV input current) jest wystarczający do obsłużenia sumarycznego prądu z paneli. Jeśli regulatory MPPT dobrze radzą sobie z wysokim napięciem i niższym prądem (typowym dla szeregu), regulatory PWM są często wybierane dla systemów 12V ze względu na ich prostotę i niższy koszt, pracują na napięciu akumulatora i tolerują wyższe prądy wejściowe. To kolejny element układanki, który pokazuje, że konfiguracja paneli musi być dopasowana do pozostałych komponentów systemu, a nie tylko widzimisię instalatora.

Podsumowując, połączenie równoległe paneli 12V to standardowe rozwiązanie dla systemów wymagających wyższego natężenia prądu przy zachowaniu napięcia nominalnego 12V. Jest mniej wrażliwe na częściowe zacienienie poszczególnych modułów w porównaniu do połączenia szeregowego, ale wymaga odpowiedniego doboru przekroju przewodów do sumarycznego prądu i staranności przy wykonywaniu połączeń złączkami MC4 lub innymi. Pamiętajmy o zabezpieczeniach i zawsze pracujmy bezpiecznie, szczególnie gdy mamy do czynienia z potencjalnie dużymi prądami. To fundamentalny krok do uzyskania stabilnego zasilania 12V z naszej mini-elektrowni słonecznej.

Niezbędne Materiały i Narzędzia do Podłączenia 2 Paneli

Zanim zabierzesz się do pracy i zaczniesz zastanawiać się, jak podłączyć 2 panele fotowoltaiczne 12V w praktyce, musisz odpowiednio się przygotować. Proces ten, choć niezbyt skomplikowany, wymaga posiadania kilku kluczowych materiałów i narzędzi. Pomyśl o tym jak o gotowaniu – nawet najlepszy przepis nie pomoże, jeśli nie masz składników i podstawowego sprzętu. Nie rzucamy się na głęboką wodę bez kamizelki!

Najważniejszym elementem są oczywiście same panele fotowoltaiczne. Potrzebujemy dwóch sztuk, najlepiej o identycznych parametrach, jeśli planujemy połączenie szeregowe, ale także przy równoległym jest to wskazane. Panele 12V nominalne o mocy około 100W-150W są bardzo popularne do mniejszych systemów. Ceny takich paneli mogą się wahać, ale typowy koszt za jedną sztukę to około 400-600 zł. Zatem, na dwa panele trzeba liczyć wydatek rzędu 800-1200 zł.

Kolej na okablowanie. Nie można użyć dowolnych przewodów elektrycznych, muszą to być specjalistyczne przewody solarne (kable PV). Są one odporne na warunki atmosferyczne, promieniowanie UV, ozon, a także posiadają odpowiednią izolację i wytrzymałość dielektryczną. Przekrój przewodów powinien być dobrany do maksymalnego prądu, jaki będzie przez nie przepływał i odległości od paneli do regulatora/akumulatora. Dla systemu z dwoma panelami 12V (czy to w szeregu, czy równolegle), najczęściej wystarczający jest przekrój 4mm² lub 6mm². Koszt metra dobrego kabla PV to około 2-5 zł. Biorąc pod uwagę odległości, które mogą się wahać, realistycznie potrzebujemy kilku do kilkunastu metrów, co daje koszt w przedziale 20-100 zł.

Złączki MC4 to kolejny element układanki. Współczesne panele są zazwyczaj fabrycznie zakończone złączkami MC4, co ułatwia życie. Jednak jeśli potrzebujesz przedłużyć kable lub zastosować połączenie równoległe (rozdzielacze MC4), będziesz potrzebować dodatkowych złączek. Standardowe złączki MC4 kosztują kilka do kilkunastu złotych za parę (męską i żeńską). Rozdzielacze typu "Y" do połączeń równoległych to wydatek rzędu 20-50 zł za sztukę. Zestaw podstawowych złączek i rozdzielaczy do dwóch paneli nie powinien przekroczyć 50-100 zł.

Absolutnie niezbędnym narzędziem jest miernik uniwersalny, czyli multimetr. Jest on kluczowy do sprawdzenia napięcia paneli przed podłączeniem, sprawdzenia poprawności polaryzacji, a po zakończeniu instalacji – weryfikacji napięcia i ciągłości połączeń. Prostego, ale funkcjonalnego multimetru można kupić za 50-150 zł. To inwestycja, która zaprocentuje bezpieczeństwem i pewnością, że wszystko działa jak należy. Próba podłączania "na czuja" to proszenie się o kłopoty, a w przypadku fotowoltaiki może skończyć się uszkodzeniem sprzętu lub, co gorsza, porażeniem.

Choć panele często posiadają fabryczne kable i złączki, czasem konieczne jest ich przycięcie lub założenie nowych. W takim przypadku przyda się dedykowane narzędzie do zaciskania złączek MC4 (zaciskarka). Koszt takiej zaciskarki waha się od 100 do nawet kilkuset złotych za modele profesjonalne. Do jednorazowego projektu można spróbować z tańszym modelem lub poszukać zestawu "do złączek MC4", który zawiera zaciskarkę, ściągacz izolacji do kabli solarnych i klucz do dokręcania złączek. Taki zestaw kosztuje zwykle 150-300 zł.

Narzędzia do zdejmowania izolacji z kabli (ściągacz izolacji, najlepiej dedykowany do kabli solarnych) oraz ostry nożyk (tzw. nóż monterski) również będą potrzebne do przygotowania końcówek kabli przed zaciśnięciem złączek. Gumowane rękawice ochronne i okulary ochronne to absolutna podstawa bezpieczeństwa przy pracy z elektrycznością, nawet niskonapięciową. Nie lekceważ tego! Prąd generowany przez panele, zwłaszcza w połączeniu szeregowym, może być niebezpieczny.

Przy planowaniu trasy kablowej, mogą się przydać także elementy montażowe, takie jak uchwyty kablowe, opaski zaciskowe czy peszel ochronny do poprowadzenia kabli w mniej chronionych miejscach. Te elementy są stosunkowo niedrogie, ale pomagają utrzymać porządek i chronią kable przed uszkodzeniami mechanicznymi czy wpływem czynników środowiskowych. Koszt takich akcesoriów to zwykle kilkadziesiąt złotych.

Jeżeli system będzie zawierał regulator ładowania i akumulator, co jest wysoce prawdopodobne w systemach off-grid z panelami 12V, musimy doliczyć koszt tych komponentów. Regulator ładowania dla systemu 12V/24V z wejściem z dwóch paneli (napięcie do ok. 40V w szeregu, prąd do ok. 11A w równoległym) to koszt od 150-300 zł (PWM) do 300-800 zł (MPPT) w zależności od parametrów i producenta. Akumulator 12V to wydatek rzędu 400-1000 zł za typowy akumulator AGM/GEL o pojemności 100Ah. Łączny koszt całej instalacji rośnie więc znacząco poza same panele i kable.

Pamiętajmy o dodatkowych elementach, które mogą być potrzebne: dedykowana skrzynka na regulator i akumulator (jeśli instalacja jest zewnętrzna), odpowiednie podstawy lub mocowania do paneli (jeśli nie montujemy ich na dachu), uziemienie systemu. Każdy dodatkowy element to koszt, ale także zwiększone bezpieczeństwo i trwałość instalacji. Niewielki koszt bezpieczników topikowych (kilka-kilkanaście złotych) i ich obudów jest zdecydowanie wart poniesienia dla zabezpieczenia gałęzi równoległych lub linii do akumulatora.

Podsumowując, lista materiałów i narzędzi do podłączenia dwóch paneli fotowoltaicznych 12V obejmuje same panele, specjalistyczne przewody solarne, złączki MC4 (w tym ewentualnie rozdzielacze "Y"), multimetr do pomiarów, narzędzia do obróbki kabli i złączek (zaciskarka, ściągacz izolacji, klucz MC4), podstawowe środki ochrony osobistej oraz elementy montażowe. Całkowity koszt materiałów (pomijając panele, regulator i akumulator) na samo połączenie dwóch paneli i doprowadzenie ich do regulatora to relatywnie niewielki wydatek, szacowany na 100-300 zł, w zależności od potrzebnej długości kabli i konieczności zakupu specjalistycznych narzędzi, takich jak zaciskarka MC4. Planując budżet, uwzględnij wszystkie te elementy, a nie tylko cenę paneli. Dobrze przygotowany to połowa sukcesu w każdej robocie, a w elektryce to 90% bezpieczeństwa.

Poniżej znajduje się przykładowy wykres przedstawiający szacunkowy rozkład kosztów podstawowych materiałów potrzebnych do połączenia dwóch paneli fotowoltaicznych 12V (bez kosztu samych paneli, regulatora i akumulatora).

Sprawdzenie Poprawności Połączeń i Zasady Bezpieczeństwa

Pytanie jak podłączyć 2 panele fotowoltaiczne 12V jest ważne, ale równie, a może i ważniejsze, jest upewnienie się, że zrobiliśmy to poprawnie i bezpiecznie. Praca z energią elektryczną zawsze niesie ze sobą ryzyko, a ignorowanie podstawowych zasad bezpieczeństwa może mieć tragiczne konsekwencje. "Najpierw pomyśl, potem zrób" to mantra każdego szanującego się elektryka, a w fotowoltaice obowiązuje w dwójnasób.

Pierwszym i najważniejszym krokiem przed jakimkolwiek fizycznym połączeniem jest upewnienie się, że panele nie generują energii. Najprostszym sposobem jest zakrycie ich nieprzezroczystym materiałem, na przykład kocem lub kartonem. Nawet w pochmurny dzień panel może generować napięcie obwodu otwartego (Voc), które dla panela 12V wynosi zwykle powyżej 20V. W połączeniu szeregowym napięcie to się sumuje, osiągając 40V czy więcej, co w przypadku nieumyślnego kontaktu może być bardzo nieprzyjemne lub niebezpieczne.

Po wykonaniu połączeń (szeregowych lub równoległych, w zależności od wybranej konfiguracji, pamiętaj o połączeniu równoległym paneli sumującym prąd), należy dokładnie sprawdzić polaryzację na końcu przewodów prowadzących do regulatora ładowania. Tutaj do akcji wkracza nasz wierny multimetr. Ustawiamy go na pomiar napięcia stałego (DCV) na odpowiednim zakresie (np. 100V DC). Dotykamy czerwoną sondą do plusowego przewodu wyjściowego z paneli, a czarną do minusowego. Wskazanie na mierniku powinno być dodatnie i wynosić orientacyjnie napięcie obwodu otwartego Voc dla danego układu – np. około 42-46V dla dwóch paneli 12V w szeregu lub około 21-23V dla dwóch paneli 12V równolegle. Jeśli wskazanie jest ujemne, oznacza to odwrócenie polaryzacji, co należy natychmiast skorygować, zanim podłączymy cokolwiek do regulatora.

Odwrócona polaryzacja na wejściu regulatora ładowania, szczególnie w przypadku starszych modeli, może doprowadzić do jego trwałego uszkodzenia. Nawet nowoczesne regulatory z zabezpieczeniami przed odwróconą polaryzacją mogą zostać przeciążone lub uszkodzone w skrajnych przypadkach. Dlatego sprawdzenie napięcia i polaryzacji miernikiem jest absolutnie obowiązkowe po zakończeniu prac okablowaniem paneli, a przed podłączeniem ich do reszty systemu. Traktuj to jak sprawdzenie ciśnienia w oponach przed długą podróżą – mała rzecz, która ratuje od wielkich problemów.

Kolejnym ważnym krokiem jest sprawdzenie poprawności wszystkich połączeń, zwłaszcza złączek MC4. Powinny być one prawidłowo zaciśnięte na przewodach (jeśli montowaliśmy je samodzielnie) i solidnie dokręcone (używając specjalnego klucza MC4, jeśli dostępny). Uszkodzone złączki, luźne połączenia lub źle zaciśnięte kable mogą prowadzić do zwiększonej rezystancji, przegrzewania się i strat energii, a w konsekwencji do uszkodzenia izolacji lub pożaru. Wizualna inspekcja każdego połączenia jest tu niezbędna.

Przed ostatecznym podłączeniem paneli do regulatora i akumulatora, warto również upewnić się, że przewody są poprowadzone w sposób minimalizujący ryzyko uszkodzenia mechanicznego lub przetarcia izolacji. Użyj uchwytów kablowych, peszli ochronnych, zwłaszcza tam, gdzie kable przechodzą przez ostre krawędzie lub są narażone na ruchome elementy. To proste kroki, które znacząco zwiększają bezpieczeństwo i trwałość instalacji.

Zasady bezpieczeństwa przy pracy z fotowoltaiką nie kończą się na poprawnym połączeniu paneli. Należy pamiętać o prawidłowym doborze i zabezpieczeniu pozostałych elementów systemu, takich jak regulator ładowania, akumulator i przetwornica (jeśli jest stosowana). Regulator ładowania powinien być dobrany do napięcia systemu (12V lub 24V) oraz do maksymalnego prądu generowanego przez panele. Zbyt mały regulator może ulec przegrzaniu i uszkodzeniu.

Pamiętajmy również o bezpiecznikach. Bezpiecznik na linii prowadzącej od paneli do regulatora oraz bezpiecznik na linii od regulatora do akumulatora to podstawowe zabezpieczenie systemu przed przeciążeniem i zwarciem. Ich brak lub niewłaściwy dobór to prosta droga do pożaru. W systemach off-grid, zwłaszcza z akumulatorami kwasowo-ołowiowymi, ważna jest również wentylacja miejsca, gdzie znajduje się akumulator, ze względu na możliwość wydzielania się wodoru podczas ładowania. Wodór jest gazem wybuchowym!

Instalacja fotowoltaiczna powinna być również odpowiednio uziemiona, zgodnie z lokalnymi przepisami i normami. Uziemienie chroni przed skutkami przepięć wywołanych np. uderzeniem pioruna w pobliżu instalacji, a także zwiększa bezpieczeństwo w przypadku awarii. Nie jest to element opcjonalny, ale fundamentalny dla długowieczności i bezpieczeństwa systemu.

W przypadku wystąpienia jakichkolwiek problemów, takich jak brak napięcia, niewłaściwe wartości pomiarowe lub inne nieprawidłowości, nie należy działać pochopnie. Odłącz panele od reszty systemu (ponownie - zakrywając je!) i spokojnie zdiagnozuj problem, korzystając z multimetru i instrukcji poszczególnych komponentów. Jeśli nie masz pewności co do przyczyny problemu, lepiej skonsultować się ze specjalistą niż ryzykować uszkodzenie sprzętu lub zdrowia. Czasem lepiej odpuścić i poprosić o pomoc, niż skończyć z dymem i zgliszczami. Pamiętaj, że bezpieczne połączenie paneli słonecznych to priorytet numer jeden.

Ostatnia, ale nie mniej ważna zasada to regularne przeglądy instalacji. Kontroluj stan złączek MC4, przewodów, mocowania paneli. Kurz i brud na panelach redukują ich wydajność, więc pamiętaj o ich regularnym czyszczeniu. Akumulatory wymagają okresowej kontroli poziomu elektrolitu i stanu zacisków. Dobrze utrzymana instalacja będzie służyć Ci latami, dostarczając darmowej, zielonej energii. Traktuj swój system fotowoltaiczny jak żywy organizm – potrzebuje opieki, aby prosperował. Te wszystkie drobne kroki i zasady tworzą całość, która gwarantuje, że Twoja mała elektrownia słoneczna będzie działać efektywnie i przede wszystkim – bezpiecznie. Połączenie paneli to tylko początek przygody z fotowoltaiką, ale solidne podstawy są kluczowe dla całego budynku.
