Jak podłączyć jeden panel fotowoltaiczny? Przewodnik 2025

Redakcja 2025-04-24 19:28 | 15:15 min czytania | Odsłon: 4 | Udostępnij:

Czy myśl o własnym, niewielkim systemie zasilania ze słońca budzi Twoje zainteresowanie? Nawet jeden panel fotowoltaiczny może być pierwszym krokiem do energetycznej niezależności, idealnym do zasilenia altany, kampera czy ogrodowej lampy. Zatem, jak podłączyć jeden panel fotowoltaiczny, aby uruchomić to proste źródło prądu? Zazwyczaj sprowadza się to do bezpiecznego połączenia go z odpowiednim urządzeniem kontrolującym przepływ energii, dostosowanym do zamierzonego celu, czy to ładowania akumulatora, czy bezpośredniego zasilania odbiorników AC.

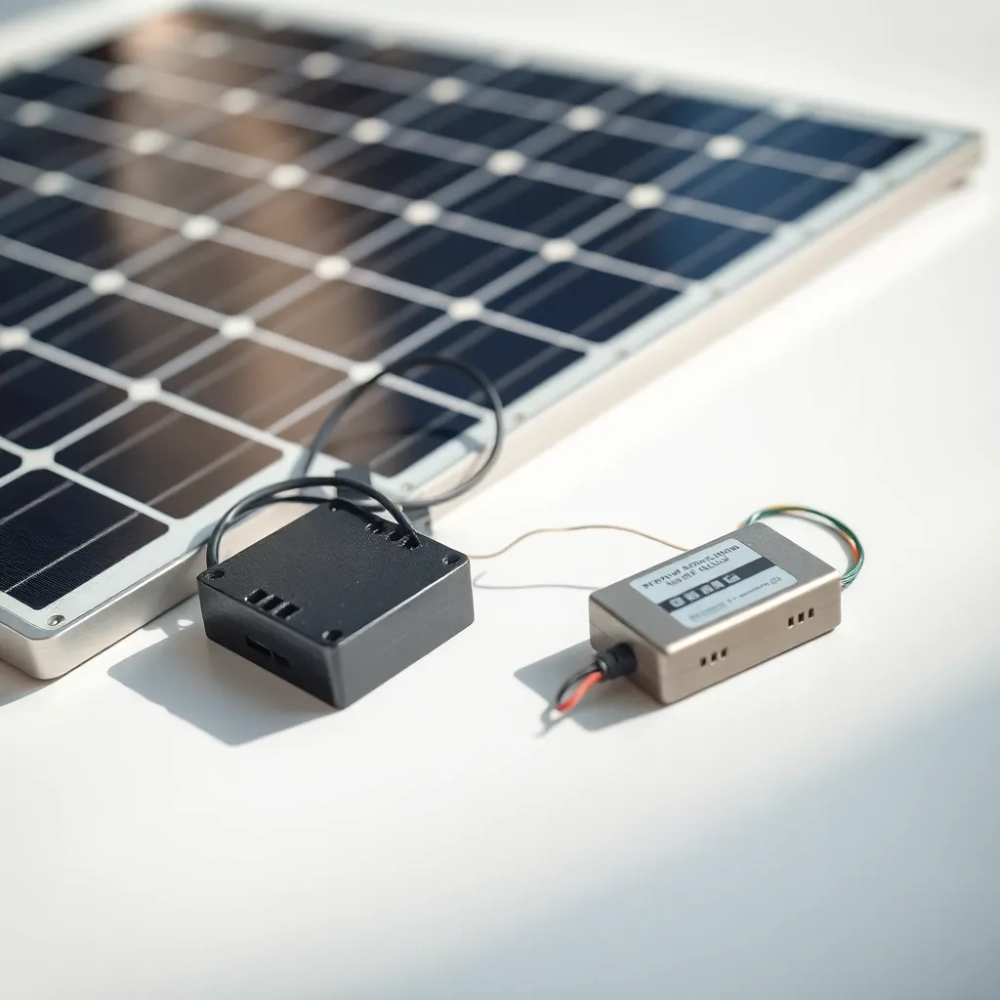

Jak podłączyć jeden panel fotowoltaiczny
Oto analiza porównawcza typowych parametrów technicznych, które spotykamy przy pojedynczych panelach fotowoltaicznych i komponentach do nich dobieranych, rzucająca światło na ich różnorodność i wymagania integracji:
Komponent Zakres Mocy (Wp) Zakres Napięcia (Vmp) Prąd (Imp) Orientacyjny Koszt (PLN) Uwagi
Pojedynczy panel PV (mniejszy) 50 - 200 ~18V - 24V ~2A - 10A 200 - 600 Typowy dla systemów 12V
Pojedynczy panel PV (standardowy) 300 - 450 ~30V - 40V ~9A - 12A 400 - 1000+ Częściej do systemów 24V+ lub z MPPT/mikroinwerterem
Regulator ładowania PWM Zależny od panelu Max ~50V (DC) 5A - 30A 50 - 200 Prosty, tańszy, mniej efektywny dla Vmp > V_baterii
Regulator ładowania MPPT Zależny od panelu Max ~100V - 150V+ (DC) 10A - 50A+ 200 - 800+ Wyższa efektywność, optymalizuje ładowanie z wyższego napięcia panelu
Akumulator (np. AGM/Żelowy) - 12V / 24V 50Ah - 200Ah+ 300 - 1500+ Pojemność magazynowania energii
Mikroinwerter (dla 1 panela) Zależny od panelu Max ~60V (DC input) ~0.8kW (AC output) 600 - 1200+ Konwertuje DC na AC, często z możliwością podłączenia do sieci
Rozważając samodzielne uruchomienie takiego systemu, kluczowe staje się zrozumienie specyfiki komponentów i metody ich połączenia. Decyzja o wyborze regulatora ładowania i akumulatora czy mikroinwertera definiuje sposób zarządzania wyprodukowaną energią i finalne przeznaczenie systemu, a co za tym idzie, cały proces instalacyjny. Niech ta prosta analiza posłuży jako punkt wyjścia do zgłębienia bardziej szczegółowych aspektów technicznych związanych z montażem pojedynczego modułu.

Podłączenie panelu do regulatora ładowania i akumulatora

Połączenie pojedynczego panelu fotowoltaicznego z regulatorem ładowania i akumulatorem stanowi esencję najprostszych, autonomicznych systemów zasilania, powszechnie stosowanych tam, gdzie dostęp do sieci energetycznej jest ograniczony lub nieistniejący.

System ten, często nazywany wyspowym lub off-grid, jest niezależnym mikroźródłem energii, które gromadzi pozyskany ze słońca prąd w magazynie energii – czyli akumulatorze.

Centralnym elementem tej konfiguracji jest regulator ładowania, którego zadaniem jest zarządzanie przepływem prądu z panelu do akumulatora oraz do podłączonych odbiorników, chroniąc jednocześnie akumulator przed przeładowaniem lub głębokim rozładowaniem, co jest kluczowe dla jego żywotności.

Samo podłączenie zaczyna się od panelu, którego dodatni (+) i ujemny (-) przewód (często zakończone złączami MC4, o czym szerzej później) prowadzi się do odpowiednich zacisków "PV" lub "Solar" na regulatorze ładowania; absolutnie fundamentalne jest zachowanie właściwej polaryzacji, pomyłka może zniszczyć regulator.

Następny krok to połączenie regulatora z akumulatorem – ponownie, przewody (+) i (-) wychodzące z zacisków "Battery" na regulatorze podłącza się do odpowiednich klem akumulatora; i tu raz jeszcze – polaryzacja musi być poprawna!

Wreszcie, do zacisków "Load" lub "Odbiorniki" na regulatorze podłącza się urządzenia, które chcemy zasilać bezpośrednio z regulatora (zazwyczaj prądem stałym); regulator często kontroluje zasilanie na tych zaciskach, odcinając je przy niskim poziomie naładowania akumulatora, by chronić baterię.

Wybór między regulatorem PWM (Pulse Width Modulation) a MPPT (Maximum Power Point Tracking) jest istotny dla wydajności systemu z pojedynczym panelem.

Regulator PWM jest prostszy i tańszy; działa w zasadzie jak "inteligentny przełącznik" między panelem a akumulatorem, regulując ładowanie poprzez szybkie przełączanie prądu i napięcia panelu w celu dopasowania go do napięcia akumulatora.

Jest efektywny, gdy napięcie pracy panelu (Vmp) jest zbliżone do napięcia akumulatora (np. panel 18V do systemu 12V), choć w praktyce traci część mocy panelu "obniżając" jego napięcie do poziomu akumulatora.

Regulator MPPT jest bardziej zaawansowany i droższy; potrafi aktywnie wyszukiwać punkt mocy maksymalnej panelu (MPP), czyli kombinację napięcia i prądu, przy której panel generuje najwięcej mocy w danych warunkach nasłonecznienia i temperatury, a następnie przekształcać to na optymalne napięcie i prąd ładowania akumulatora.

Dzięki temu regulator MPPT jest znacznie bardziej efektywny, szczególnie gdy napięcie panelu jest wyraźnie wyższe niż napięcie akumulatora (np. panel 30-40V do systemu 12V) lub w zmiennych warunkach pogodowych, odzyskując nawet o 10-30% więcej energii niż regulator PWM.

Przy pojedynczym panelu o wyższym napięciu (typu 300W+) zastosowanie regulatora MPPT jest praktycznie niezbędne do uzyskania pełnej wydajności panelu.

W kwestii akumulatorów, najczęściej stosuje się baterie głębokiego rozładowania, takie jak AGM, żelowe lub nowoczesne LiFePO4 (fosforan litowo-żelazowy).

Akumulatory AGM i żelowe są tańsze, ale cięższe, mają krótszą żywotność cykliczną i są wrażliwe na głębokie rozładowanie oraz temperaturę; wymagają również odpowiedniej wentylacji (żelowe mniej niż kwasowo-ołowiowe otwarte, AGM to szczelna odmiana).

Akumulatory LiFePO4 są droższe, ale oferują znacznie dłuższą żywotność cykliczną, są lżejsze, mniej wrażliwe na głębokie rozładowanie i temperaturę, a także często posiadają wbudowany system zarządzania baterią (BMS), który dodatkowo chroni je przed uszkodzeniem.

Regulator ładowania musi być odpowiednio skonfigurowany do typu akumulatora, aby zapewnić właściwe napięcia i fazy ładowania (ładowanie masowe, absorpcja, wyrównawcze w przypadku kwasowo-ołowiowych, float), co ma bezpośredni wpływ na żywotność baterii.

Rozmiar akumulatora (pojemność wyrażona w Amperogodzinach - Ah) powinien być dobrany do dziennego zużycia energii oraz oczekiwanego czasu autonomii (liczby dni bez słońca, podczas których system ma dostarczać prąd); przykład: jeśli panel 100W w słoneczny dzień produkuje ~400Wh energii (~33Ah przy 12V), a Twoje urządzenia zużywają 100Wh dziennie, akumulator o pojemności 50Ah zapewni Ci ~6 dni pracy w dni pochmurne, zakładając 50% głębokości rozładowania dla akumulatora kwasowo-ołowiowego.

Przekroje kabli łączących panel, regulator i akumulator są krytycznie ważne i powinny być dobierane w zależności od odległości i maksymalnego prądu płynącego w danym segmencie instalacji; zbyt cienkie kable powodują znaczące spadki napięcia, co zmniejsza wydajność ładowania i marnuje cenną energię.

W przypadku systemów 12V i prądów rzędu kilku do kilkunastu Amperów, standardowe przekroje kabli solarnych zaczynają się zazwyczaj od 4 mm², a przy większych odległościach i/lub większych prądach należy zastosować kable 6 mm² lub grubsze.

Pamiętajmy o zastosowaniu odpowiednich zabezpieczeń, takich jak bezpieczniki w obwodzie akumulatora (bardzo ważne! chroni przed zwarciem mogącym spowodować pożar) oraz między panelem a regulatorem.

Bezpiecznik w obwodzie akumulatora powinien być zainstalowany jak najbliżej dodatniego bieguna akumulatora i mieć wartość dobraną do maksymalnego prądu regulatora lub sumarycznego prądu odbiorników.

Połączenie tych komponentów wydaje się proste, jednak diabeł tkwi w szczegółach – poprawnym doborze regulatora do napięcia i mocy panelu oraz napięcia systemu (12V, 24V itp.), właściwym skonfigurowaniu regulatora do typu akumulatora, i oczywiście, w prawidłowej, bezpiecznej instalacji elektrycznej.

Zastosowanie takiego systemu z jednym panelem to idealny start do poznania fotowoltaiki w praktyce, ucząc podstaw zarządzania energią i ukazując realne korzyści z odnawialnych źródeł, choć w skali mikro; jest to fundament, na którym opierają się większe systemy wyspowe.

Warto zawsze sprawdzić instrukcję obsługi producenta regulatora i panelu, ponieważ mogą zawierać specyficzne zalecenia dotyczące połączeń i konfiguracji, które są decydujące dla prawidłowego i długotrwałego działania całego systemu.

Na przykład, niektóre regulatory wymagają najpierw podłączenia akumulatora, a dopiero potem panelu, podczas gdy inne są bardziej tolerancyjne na kolejność, ale zawsze najlepiej trzymać się zaleceń producenta.

Poprawne dociśnięcie kabli w zaciskach regulatora jest równie ważne, luźne połączenia mogą prowadzić do iskrzenia, przegrzewania i strat energii.

Przy wyborze miejsca montażu panelu, nawet tego pojedynczego, kluczowe jest maksymalne nasłonecznienie, unikając zacienienia przez drzewa, budynki czy inne przeszkody, co znacząco wpłynęłoby na produkcję energii.

Optymalne pochylenie i kierunek (na południe w Polsce) pozwolą wycisnąć z panelu najwięcej mocy w ciągu roku; nawet kilka stopni różnicy może zrobić zauważalną różnicę w skali miesiąca czy sezonu.

Podsumowując, połączenie panelu, regulatora i akumulatora tworzy funkcjonalny, mały system zasilania słonecznego; jego sukces zależy od starannego doboru komponentów i bezbłędnego wykonania połączeń, co gwarantuje bezpieczeństwo i efektywność pozyskiwania energii ze słońca.

Podłączenie jednego panelu do mikroinwertera (system AC)

Przejście z systemu opartego na regulatorze i akumulatorze na rozwiązanie z mikroinwerterem oznacza krok w stronę bezpośredniego wykorzystania energii słonecznej do zasilania urządzeń domowych lub oddawania jej do sieci energetycznej.

Podłączenie jednego panelu fotowoltaicznego do mikroinwertera to alternatywne podejście do tematu małej energetyki słonecznej, zwłaszcza gdy celem jest system on-grid, czyli współpracujący z publiczną siecią elektroenergetyczną, lub zasilanie odbiorników zmiennoprądowych (AC) bez potrzeby magazynowania energii w akumulatorach.

Idea mikroinwertera polega na tym, że każde urządzenie obsługuje zazwyczaj tylko jeden, ewentualnie dwa panele (w zależności od modelu), przekształcając generowany przez nie prąd stały (DC) na prąd zmienny (AC) bezpośrednio na poziomie modułu fotowoltaicznego lub w jego najbliższej odległości.

W przypadku jak podłączyć jeden panel fotowoltaiczny do mikroinwertera, ścieżka jest prosta: przewody dodatni (+) i ujemny (-) wychodzące z puszki przyłączeniowej panelu są bezpośrednio podłączane do wejść DC mikroinwertera.

Połączenie to jest zazwyczaj realizowane przy użyciu standardowych złączy MC4, które zapewniają bezpieczne, szczelne i pewne połączenie, chroniąc przed warunkami atmosferycznymi.

Następnie, mikroinwerter, umieszczony zazwyczaj tuż pod panelem lub na konstrukcji montażowej, konwertuje prąd DC na AC i wysyła go do domowej instalacji elektrycznej.

Wyjście AC mikroinwertera jest podłączane kablem AC do domowej rozdzielni elektrycznej, a stamtąd energia może być wykorzystana przez urządzenia działające w danym momencie lub, w systemach on-grid, nadwyżka może zostać przesłana do sieci.

Zaletą tego rozwiązania, nawet przy pojedynczym panelu, jest to, że każdy mikroinwerter działa niezależnie, optymalizując produkcję energii z przypisanego mu panelu; oznacza to, że częściowe zacienienie jednego modułu lub jego ewentualna usterka nie wpływa znacząco na produkcję pozostałych (jeśli byłoby ich więcej), ani tym bardziej na produkcję z pojedynczego, niezacienionego panela.

W kontekście jednego panelu, ta niezależność oznacza, że panel zawsze będzie pracował w punkcie maksymalnej mocy (dzięki wbudowanej funkcji śledzenia MPPT w mikroinwerterze), niezależnie od stanu naładowania akumulatora czy obciążenia, co jest cechą wyróżniającą w porównaniu do prostego systemu off-grid bez optymalizacji MPPT.

Systemy z mikroinwerterami charakteryzują się również znacznie niższym napięciem DC, które ogranicza się do napięcia pracy pojedynczego panelu (zazwyczaj poniżej 50V dla mikroinwerterów przeznaczonych do jednego panelu), co znacząco zwiększa bezpieczeństwo instalacji, szczególnie w porównaniu do systemów szeregowych z falownikami stringowymi, gdzie napięcie DC może dochodzić do kilkuset woltów.

Instalacja AC po stronie wyjściowej mikroinwertera pracuje przy standardowym napięciu sieciowym (230V AC w Polsce), co ułatwia integrację z domową instalacją elektryczną.

Mikroinwertery często wyposażone są w systemy monitorowania produkcji energii na poziomie pojedynczego panelu, dostępne przez aplikacje mobilne lub przeglądarkę internetową, co pozwala użytkownikowi śledzić wydajność systemu w czasie rzeczywistym i szybko wykrywać ewentualne problemy.

Jednakże, koszt mikroinwertera na panel jest wyższy niż cena prostego regulatora ładowania, co może być znaczącym czynnikiem przy budowie bardzo małego systemu z tylko jednym modułem; ekonomiczne uzasadnienie dla mikroinwerterów rośnie wraz z liczbą paneli.

Niemniej jednak, jeśli planowane jest wykorzystanie energii bezpośrednio w gospodarstwie domowym lub budowa systemu, który w przyszłości ma być rozbudowany o kolejne panele w prosty, modułowy sposób, rozwiązanie z mikroinwerterem jest godne rozważenia.

Przy podłączeniu mikroinwertera do domowej instalacji AC, niezbędne jest zastosowanie odpowiednich zabezpieczeń, takich jak wyłącznik nadprądowy (potocznie "eską") oraz, co ważne, zabezpieczenie różnicowoprądowe, które zapewniają bezpieczeństwo użytkowania instalacji elektrycznej.

Wyłącznik nadprądowy dobiera się w zależności od maksymalnego prądu wyjściowego mikroinwertera; na przykład, mikroinwerter o mocy 300W na 230V AC generuje prąd rzędu 1.3A, więc zabezpieczenie np. C10A jest z nadmiarem wystarczające, ale należy zawsze sprawdzić zalecenia producenta i lokalne przepisy elektryczne.

Połączenie z siecią wymaga również zazwyczaj zgłoszenia mikroinstalacji do lokalnego operatora dystrybucyjnego energii (tzw. OSD) i spełnienia odpowiednich wymogów formalnych oraz technicznych, w tym montażu licznika dwukierunkowego przez OSD.

Proces instalacji wymaga precyzji; złącza DC z panelu do mikroinwertera muszą być pewne i szczelne, a połączenia AC muszą być wykonane zgodnie ze sztuką elektryczną, najlepiej przez osobę posiadającą odpowiednie kwalifikacje.

Należy zwrócić uwagę na maksymalne dopuszczalne napięcie DC na wejściu mikroinwertera (często określane jako VOC - napięcie obwodu otwartego panelu); panel nie może mieć wyższego VOC niż maksymalne napięcie wejściowe DC mikroinwertera, nawet w najniższych temperaturach, ponieważ grozi to uszkodzeniem inwertera.

Pamiętajmy też o zabezpieczeniu przeciwprzepięciowym, szczególnie jeśli panel montowany jest na zewnątrz budynku; ochronniki przepięć po stronie DC i AC mogą uchronić system przed uszkodzeniem wskutek wyładowań atmosferycznych (bezpośrednich lub pośrednich).

Warto wspomnieć o typowych konfiguracjach: mikroinwertery bywają przeznaczone do pracy samodzielnej (off-grid w połączeniu ze specjalnymi odbiornikami AC lub akumulatorem AC, choć to rzadziej spotykane) lub, co znacznie częściej, do pracy w systemie on-grid.

Nawet z jednym panelem w systemie on-grid, generowana energia AC trafia do domowej instalacji; jeśli w danym momencie zużycie prądu w domu przewyższa produkcję z panelu, brakująca część jest pobierana z sieci; jeśli produkcja jest większa od zużycia, nadwyżka trafia do sieci (w ramach zasad net-billingu w Polsce) lub jest w inny sposób rozliczana.

Podsumowując, podłączenie jednego panelu do mikroinwertera to świetne rozwiązanie, gdy priorytetem jest prosta, modułowa instalacja on-grid, wysokie bezpieczeństwo (niskie napięcie DC), optymalizacja pracy panelu niezależnie od warunków (dzięki MPPT w mikroinwerterze) i monitoring jego pracy; choć inwestycja początkowa w przeliczeniu na Wp jest wyższa niż w prosty system off-grid z regulatorem PWM, korzyści z wydajności i elastyczności mogą przeważyć.

Cały proces instalacji, od montażu panelu, przez podłączenie mikroinwertera, aż po integrację z domową siecią, wymaga dokładności, wiedzy elektrycznej i przestrzegania norm bezpieczeństwa, co czyni często pomoc profesjonalnego elektryka instalatora PV nieocenioną, nawet przy tak małej instalacji.

Wybór odpowiednich kabli i zabezpieczeń dla jednego panelu

Niedocenianym, a jednak fundamentalnym elementem każdej instalacji fotowoltaicznej, nawet tej najmniejszej, składającej się zaledwie z jednego panelu, jest prawidłowy dobór i montaż kabli oraz odpowiednich zabezpieczeń.

Pomyłka na tym etapie może prowadzić do strat energii, uszkodzenia sprzętu, a w najgorszym wypadku – do pożaru, co pokazuje, że kwestia jak podłączyć jeden panel fotowoltaiczny to nie tylko wpięcie wtyczek.

Kable używane w instalacjach fotowoltaicznych muszą spełniać rygorystyczne normy, znacznie wykraczające poza te stosowane w typowych instalacjach domowych; są to specjalistyczne kable solarne, często oznaczone jako "PV Cable" lub "Solar Cable", o konkretnej budowie.

Są one zaprojektowane tak, aby być wysoce odporne na promieniowanie UV, ekstremalne temperatury (od -40°C do +90°C, a nawet więcej), wilgoć, deszcz, śnieg oraz uszkodzenia mechaniczne, co jest kluczowe, ponieważ znaczną ich część prowadzi się na zewnątrz, często w trudnych warunkach środowiskowych.

Ważnym aspektem jest ich izolacja i powłoka zewnętrzna, które zapobiegają degradacji materiału pod wpływem słońca i pogody, co mogłoby prowadzić do odsłonięcia przewodów i ryzyka zwarcia.

Grubość, czyli przekrój poprzeczny przewodów kabla, jest kolejnym krytycznym parametrem; powinien być dobrany do maksymalnego prądu, jaki będzie przepływał przez kabel, oraz do długości odcinka kabla, aby zminimalizować straty energii spowodowane spadkiem napięcia.

Dla systemów z jednym panelem, gdzie prądy nie są gigantyczne (zazwyczaj do 10-15A dla paneli o mocy kilkuset watów), najczęściej stosuje się kable o przekroju 4 mm² lub 6 mm².

Zasada jest prosta: im większy prąd i dłuższy odcinek kabla, tym większy przekrój powinien zostać zastosowany, aby spadek napięcia nie przekroczył zalecanych wartości (zazwyczaj poniżej 1-2% dla strony DC).

Spadek napięcia objawia się mniejszą mocą dostarczaną do regulatora lub mikroinwertera, co bezpośrednio przekłada się na mniejszą produkcję energii lub wolniejsze ładowanie akumulatora – a przecież celem jest wykorzystanie całego potencjału panelu.

Jeśli podłączamy panel 100W (~5A) do regulatora 12V oddalonego o 5 metrów, kabel 4 mm² będzie wystarczający; jednak przy odległości 15 metrów i prądzie 10A (z panelu 300W), może być już wskazane użycie kabla 6 mm² lub nawet 10 mm², aby uniknąć znaczących strat.

Narzędzia online do kalkulacji spadków napięcia w systemach fotowoltaicznych są bardzo pomocne i warto z nich skorzystać, podając prąd panelu (Imp), napięcie systemu, przekrój kabla i jego długość.

Jeśli chodzi o zabezpieczenia, są one absolutnie niezbędne, aby chronić zarówno samą instalację, jak i podłączone do niej urządzenia oraz, co najważniejsze, ludzi, przed skutkami zwarć, przeciążeń czy przepięć.

W systemach off-grid z regulatorem i akumulatorem kluczowe są bezpieczniki DC; jeden powinien znajdować się w obwodzie między panelem a regulatorem, a drugi (o krytycznym znaczeniu dla bezpieczeństwa) między regulatorem a akumulatorem, jak najbliżej bieguna akumulatora.

Bezpiecznik między panelem a regulatorem chroni regulator przed przeciążeniem z panelu; jego wartość prądową dobiera się zazwyczaj z małym zapasem powyżej prądu zwarcia panelu (Isc), np. bezpiecznik 10A dla panelu o Isc = 8A.

Bezpiecznik w obwodzie akumulatora jest zabezpieczeniem przeciwzwarciowym, chroniącym przed potężnym prądem zwarcia, jaki może wygenerować akumulator; jego wartość prądową dobiera się do maksymalnego prądu regulatora (prąd ładowania) lub do prądu obciążenia podłączonego do regulatora, jeśli jest większy, plus odpowiedni zapas (np. 1.25 - 1.5 raza). Zazwyczaj są to bezpieczniki topikowe lub automatyczne wyłączniki DC o wartości np. 20A, 30A, umieszczone w dedykowanej obudowie bezpiecznikowej.

W systemach z mikroinwerterem, gdzie energia DC z panelu od razu zamieniana jest na AC i wpinana do domowej sieci, zabezpieczenia są głównie po stronie AC.

Na wyjściu mikroinwertera do domowej rozdzielni montuje się wyłącznik nadprądowy AC ("eskę"), którego wartość prądową dobiera się do maksymalnego prądu wyjściowego AC mikroinwertera, np. 10A dla mikroinwertera 800W AC.

Równie ważnym zabezpieczeniem jest wyłącznik różnicowoprądowy, który chroni przed porażeniem prądem, wykrywając upływy prądu do ziemi; jest on standardem w domowych instalacjach elektrycznych i powinien chronić obwód, do którego podłączony jest mikroinwerter.

Nie można zapomnieć o ochronie przeciwprzepięciowej, zwłaszcza w instalacjach zewnętrznych, nawet tak małych jak jeden panel; przepięcia mogą być wywołane przez wyładowania atmosferyczne (uderzenia pioruna w pobliżu lub bezpośrednio) i mogą zniszczyć zarówno panel, inwerter/regulator, jak i podłączone urządzenia.

Ochronniki przepięć (SPD - Surge Protection Devices) instaluje się zarówno po stronie DC (między panelem a regulatorem/inwerterem), jak i po stronie AC (w rozdzielni elektrycznej), aby odprowadzić nadmiarowe napięcie do uziemienia.

Uziemienie samego panelu i konstrukcji montażowej jest kluczowe dla bezpieczeństwa, odprowadzając potencjalnie niebezpieczne ładunki elektryczne, np. podczas burzy, do ziemi, a także spełniając wymogi norm.

Choć jeden panel może wydawać się małym projektem, standardy bezpieczeństwa i techniki stosowane przy doborze kabli i zabezpieczeń są identyczne jak w dużych instalacjach; tu również stosuje się normy takie jak PN-EN 60364-7-712 dotyczące instalacji fotowoltaicznych.

Używanie tanich, nieprzeznaczonych do fotowoltaiki kabli, lub co gorsza, rezygnowanie z odpowiednich zabezpieczeń, to proszenie się o kłopoty; potencjalne oszczędności są niewspółmiernie małe w stosunku do ryzyka uszkodzenia sprzętu lub, co gorsza, zagrożenia pożarem czy porażeniem.

Poprawne zaciskanie złączy MC4 na końcach kabli wymaga dedykowanych narzędzi (zaciskarek do MC4) i wprawy, aby połączenie było trwałe, pewne elektrycznie i szczelne, zapobiegając przedostawaniu się wody, co mogłoby prowadzić do korozji i problemów z przewodnością.

Podsumowując, wybór odpowiednich kabli solarnych o właściwym przekroju oraz zastosowanie dedykowanych zabezpieczeń DC i/lub AC (bezpieczników, wyłączników nadprądowych, różnicówek, ograniczników przepięć) to obowiązkowy element prawidłowo i bezpiecznie działającej instalacji z pojedynczym panelem fotowoltaicznym.

Bezpieczeństwo, testowanie i monitorowanie pracy jednego panelu

Instalacja nawet jednego panelu fotowoltaicznego, choć niewielka w skali, wciąż jest instalacją elektryczną pracującą pod napięciem, wymagającą ścisłego przestrzegania zasad bezpieczeństwa na każdym etapie – od montażu fizycznego po finalne podłączenia elektryczne.

Pierwsza zasada bezpieczeństwa: nigdy nie pracuj przy instalacji pod napięciem! Zawsze odłączaj wszystkie możliwe źródła energii, zarówno po stronie DC (panel produkuje napięcie, gdy jest oświetlony!), jak i AC (jeśli system jest podłączony do sieci).

Pojedynczy panel, wystawiony na słońce, generuje napięcie obwodu otwartego (Voc), które w przypadku panelu 400W może wynosić ok. 40-45V DC, a nawet więcej w niskich temperaturach.

Prąd zwarcia (Isc) takiego panelu może wynosić ok. 10-12A; choć pojedynczy panel rzadko generuje prąd na tyle duży, by natychmiast zagrozić życiu jak wysokie napięcie DC z wielu paneli w szeregu, ryzyko porażenia i nieprzyjemnych doznań elektrycznych wciąż istnieje, szczególnie w wilgotnych warunkach.

Napięcie powyżej 60V DC jest uważane za niebezpieczne dla życia, ale nawet niższe napięcia w połączeniu z odpowiednim prądem i przewodnością ludzkiego ciała (np. wilgotne ręce, pot) mogą być niebezpieczne; dlatego zawsze traktuj panel jako źródło prądu pod napięciem, gdy jest oświetlony.

Pracując na dachu lub na wysokości, absolutnym priorytetem jest zabezpieczenie przed upadkiem – szelki bezpieczeństwa, linki asekuracyjne, odpowiednie rusztowanie czy stabilna drabina to podstawa; upadek z wysokości kilkudziesięciu centymetrów może skończyć się poważnym urazem, a co dopiero z kilku metrów.

Zawsze używaj izolowanych narzędzi przeznaczonych do prac elektrycznych, unikaj pracy w deszczu lub na mokrej powierzchni; gumowe rękawice i odpowiednie obuwie ochronne zwiększają bezpieczeństwo.

Podczas łączenia przewodów i złączy, upewnij się, że panel jest całkowicie zacieniony, np. przez przykrycie go nieprzezroczystą plandeką; to zredukuje generowane napięcie i prąd do minimum, choć nadal nie gwarantuje zerowego ryzyka.

Poprawne uziemienie panelu i konstrukcji montażowej jest kluczowe, chroniąc przed uszkodzeniem w wyniku przepięć oraz zapewniając ścieżkę dla prądów zwarciowych w przypadku usterki.

Zarówno panel, regulator/mikroinwerter, jak i akumulator powinny być poprawnie podłączone do uziemienia, zgodnie z zaleceniami producenta i normami elektrycznymi.

Testowanie instalacji po jej wykonaniu, nawet tej małej, jest kluczowe dla potwierdzenia jej prawidłowego działania i bezpieczeństwa; najprostszym narzędziem jest multimetr (miernik uniwersalny).

Przed podłączeniem regulatora/mikroinwertera można zmierzyć napięcie obwodu otwartego (Voc) panelu, zasłaniając go i odsłaniając, aby sprawdzić, czy panel w ogóle generuje napięcie i czy jego wartość jest zgodna ze specyfikacją producenta; to także okazja do sprawdzenia poprawności połączeń MC4.

Można też zmierzyć prąd zwarcia (Isc) panelu (podłączając amperomierz bezpośrednio do zacisków panelu – UWAGA: to powoduje zwarcie, choć panele PV są projektowane tak, by to wytrzymać przez krótki czas); wartość ta powinna być zbliżona do tej podanej w karcie katalogowej panelu, ale jest silnie zależna od nasłonecznienia i temperatury, więc pomiar w południe przy pełnym słońcu da najbardziej miarodajny wynik.

Po podłączeniu panelu do regulatora i akumulatora, można monitorować napięcie akumulatora oraz prąd ładowania wyświetlane przez regulator; to weryfikuje, czy regulator prawidłowo pracuje i czy bateria jest ładowana.

W systemach z mikroinwerterem, test polega na sprawdzeniu, czy inwerter włącza się po podłączeniu panelu i sieci AC, oraz czy rozpoczyna produkcję energii; miernik cęgowy na kablu AC wyjściowym inwertera pozwoli zmierzyć generowany prąd.

Bardziej zaawansowane testy, jak pomiar krzywej I-V panelu, wymagają specjalistycznego sprzętu i są zazwyczaj wykonywane przez profesjonalistów przy odbiorze większych instalacji, ale dla pojedynczego panelu wystarczają podstawowe pomiary multimetrem i wizualna inspekcja.

Monitoring pracy panelu po instalacji pozwala na bieżąco kontrolować jego wydajność i wykrywać ewentualne problemy, takie jak częściowe zacienienie, zabrudzenie czy usterka panelu lub innych komponentów.

W systemach off-grid z regulatorem ładowania, często sam regulator ma wyświetlacz pokazujący napięcie panelu, prąd ładowania, napięcie akumulatora i czasem zgromadzoną energię (w Ah lub Wh).

Niektóre regulatory posiadają porty komunikacyjne (np. USB, RS485, Bluetooth) pozwalające na połączenie z komputerem lub smartfonem i śledzenie danych za pomocą dedykowanej aplikacji, co oferuje bardziej szczegółowy wgląd w pracę systemu i jego historię.

Mikroinwertery zazwyczaj oferują rozbudowane możliwości monitorowania przez Internet; dane o produkcji energii z każdego panelu (lub grupy paneli podłączonych do danego inwertera) są przesyłane do chmury i dostępne dla użytkownika poprzez aplikację webową lub mobilną.

Monitorowanie jest cennym narzędziem diagnostycznym; na przykład, nagły spadek produkcji z panelu przy dobrym nasłonecznieniu może sygnalizować problem – zabrudzenie panelu, uszkodzenie mechaniczne, problem z połączeniem lub awarię mikroinwertera czy regulatora.

Regularne czyszczenie panelu z kurzu, liści czy ptasich odchodów jest prostą, ale skuteczną formą "monitoringu" i konserwacji, zapobiegającą stratom wydajności.

Warto też regularnie sprawdzać wizualnie stan kabli i połączeń pod kątem uszkodzeń, korozji czy obluzowania – luźne połączenia mogą prowadzić do zwiększonej rezystancji, strat mocy i ryzyka pożaru.

Podsumowując, bezpieczeństwo podczas instalacji i eksploatacji, podstawowe testowanie po montażu oraz bieżące monitorowanie pracy panelu to nieodzowne elementy każdej instalacji PV, nawet tej najmniejszej, zapewniające jej prawidłowe, efektywne i, co najważniejsze, bezpieczne funkcjonowanie.
