Grupa pompowa do podłogówki schemat – jak działa i jak ją dobrać

Kluczowe parametry doboru grupy pompowej do podłogówki

Podłogówka bez dobrze dobranej grupy pompowej to jak silnik bez sprzęgła niby ruszy, ale szybko się zatrze albo spali. Każdy układ z rurami PEX/PE-RT w stropie potrzebuje miejsca, w którym gorąca woda z kotła albo pompy ciepła zostanie wymieszana do bezpiecznych 35-55°C, a potem podana pod właściwym ciśnieniem do poszczególnych obiegów. Tym miejscem jest właśnie grupa pompowa kompaktowy blok z pompą obiegową, zaworami, termometrami i najczęściej mieszaczem trójdrogowym. Jej schemat instalacji wygląda zawsze tak samo: zasilanie z kotła trafia na górny rozdzielacz, mieszacz obniża temperaturę, pompa tłoczy czynnik dalej, a zawór zwrotny pilnuje, by ciepło nie cofało się do źródła.

• Kluczowe parametry doboru grupy pompowej do podłogówki
• Rodzaje grup pompowych do podłogówki z mieszaczem, ze sprzęgłem, bez pompy
• Dobór grupy pompowej krok po kroku + najczęstsze błędy montażowe

Przy wyborze konkretnego modelu najważniejsze są cztery liczby: moc pompy (W), wydajność (m³/h), podnoszenie (m słupa wody) oraz średnica przyłączy (DN). Pierwsze dwie mówią, ile ciepła da się przesłać przez układ typowe podłogówki w domach 100-200 m² wymagają przepływu 1,5-2,5 m³/h. Trzecia określa, czy pompa pokona opory rozdzielacza, rur i zaworów; przy 4-6 obiegach licz śmiało 0,5-1,0 m. Czwarta decyduje o kompatybilności DN 25 pasuje do większości rozdzielaczy 1", DN 32 sprawdza się przy powierzchniach >200 m² i instalacjach z pompą ciepła.

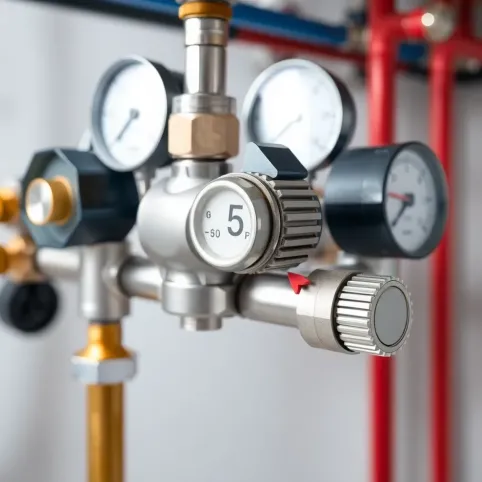

Równie istotne cechy, które odróżniają dobry blok od przeciętnego, to obecność mieszacza trójdrogowego z siłownikiem, zaworu termostatycznego z zakresem 20-55°C, sprzęgła hydraulicznego umożliwiającego separację obiegów oraz izolacji termicznej z EPP. Każdy z tych elementów pełni konkretną funkcję: mieszacz chroni podłogę przed przegrzaniem, zawór utrzymuje zadaną temperaturę zasilania niezależnie od wahań po stronie kotła, sprzęgło pozwala odciąć instalację bez spuszczania wody, a izolacja ogranicza straty ciepła nawet o 3-5% rocznie.

Norma PN-EN 1264 dotycząca wodnych instalacji ogrzewania podłogowego jasno mówi, że temperatura powierzchni podłogi nie może przekroczyć 29°C w strefach stałego pobytu i 35°C w łazienkach czy wzdłuż ścian zewnętrznych. To właśnie mieszacz w grupie pompowej pilnuje, by w układ nie trafiła woda gorętsza niż 55°C, bo przy wyższych wartościach zaczynają się odkształcenia parkietu i pękanie wylewek anhydrytowych. Dlatego blok bez mieszacza ma sens wyłącznie wtedy, gdy źródło ciepła (np. pompa ciepła) samo z siebie produkuje wodę 35-45°C.

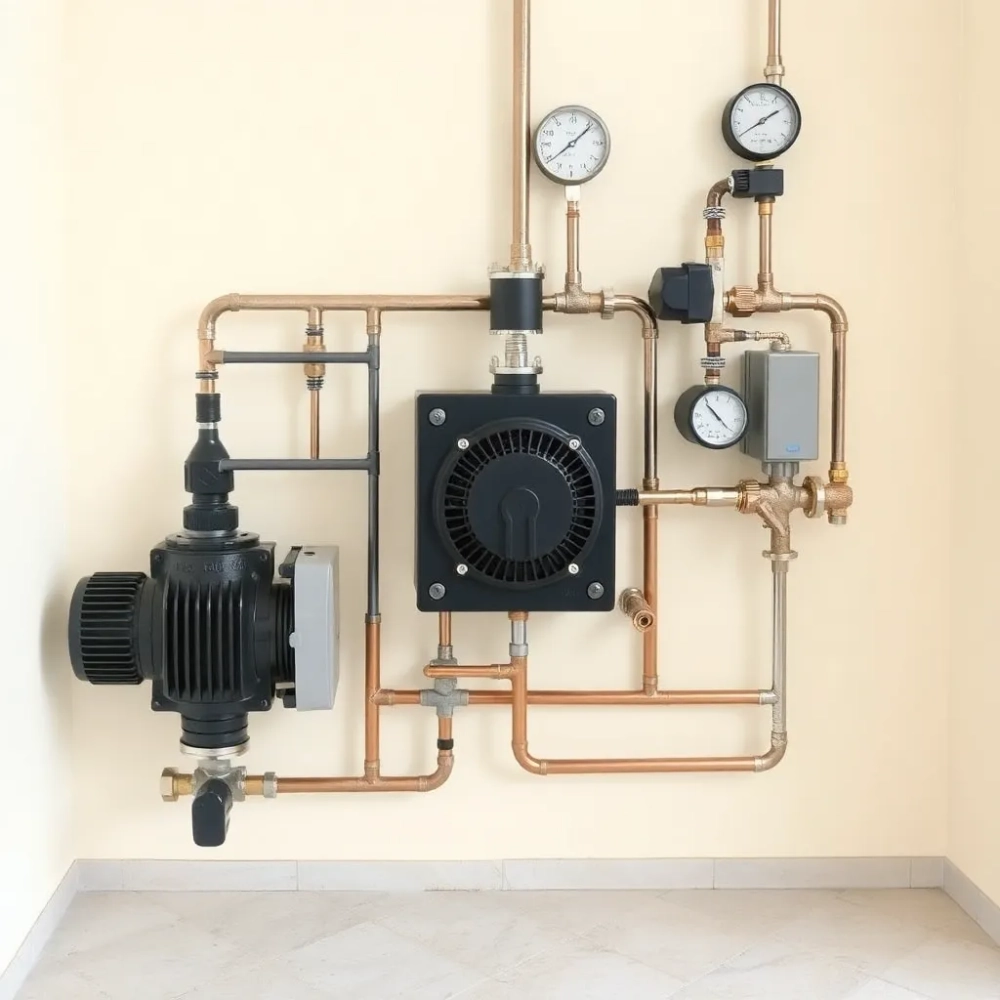

Jak czytać schemat grupy pompowej

Schemat blokowy grupy pompowej z mieszaczem wygląda jak litera "H" postawiona na boku. Po lewej stronie pionu biegnie zasilanie z kotła (czerwona strzałka), po prawej powrót (niebieska). Na górze znajduje się zawór odcinający i termometr, na dole identyczny zestaw. Między nimi pompa obiegowa (kółko z łopatkami), a obok niej mieszacz trójdrogowy (trójkąt z trzema wyjściami) i sprzęgło (cylinder z linią przerywaną symbolizującą membranę). Taki układ zapewnia stały przepływ przez wymiennik kotła i jednoczesną regulację temperatury zasilania podłogówki.

Warto zapamiętać, że sprzęgło hydrauliczne w schemacie pełni rolę bufora wyrównuje przepływy, gdy pompa kotła i pompa podłogówki pracują z różną wydajnością. Bez niego przy zamykaniu niektórych obiegów rozdzielacza ciśnienie w układzie skacze, co słyszysz jako stukanie w rurach. W domach z kotłem kondensacyjnym i podłogówką sprzęgło jest wręcz obowiązkowe wymiennik kotła potrzebuje stałego minimalnego przepływu (zwykle 8-10 l/min), a regulacja obiegów podłogowych na to nie pozwala.

Rodzaje grup pompowych do podłogówki z mieszaczem, ze sprzęgłem, bez pompy

Na rynku funkcjonują cztery podstawowe warianty grup pompowych, a wybór zależy od tego, co już masz w kotłowni i jak dużą powierzchnię chcesz ogrzać. Pierwszy wariant z mieszaczem trójdrogowym i sprzęgłem to dziś standard w nowych domach jednorodzinnych z gazowym kotłem kondensacyjnym. Mieszacz obniża temperaturę do wymaganych 35-50°C, a sprzęgło oddziela obieg kotła od obiegu podłogówki. Taki blok kosztuje więcej, ale eliminuje konieczność stosowania dodatkowego zbiornika buforowego o pojemności 100-200 l, który w starszych instalacjach pełnił podobną funkcję.

Drugi wariant bez sprzęgła, z samym mieszaczem sprawdza się w układach, gdzie pompa kotła i pompa podłogówki pracują w jednym obiegu, a moc źródła ciepła nie przekracza 20-25 kW. Jest tańszy o 500-900 zł, ale wymaga precyzyjnego doboru pomp o identycznym podnoszeniu, bo inaczej jeden z obiegów zacznie "kraść" wodę drugiemu. Trzeci wariant z zaworem termostatycznym zamiast mieszacza to rozwiązanie dla pomp ciepła, które same produkują wodę 35-45°C. Zawór utrzymuje stałą temperaturę zasilania, chroniąc sprężarkę przed zbyt niskim przepływem zwrotnym.

Czwarty wariant bez pompy kupujesz, gdy masz już w kotłowni pompę o odpowiednich parametrach albo chcesz dobrać ją samodzielnie pod konkretną instalację. To popularne rozwiązanie wśród instalatorów, którzy mają ulubione modele pomp (np. Grundfos Alpha, Wilo Para) i nie chcą płacić za fabryczny zestaw. Pamiętaj tylko, że średnica przyłączy DN 32 w takim bloku wymaga pompy z króćcem 5/4", a nie standardowym 1".

Dobór pod źródło ciepła

Pod kocioł gazowy kondensacyjny wybieraj grupy z mieszaczem trójdrogowym z siłownikiem 0-10 V lub trójpunktowym, kompatybilnym z automatyką kotła. Krzywa grzewcza kotła kondensacyjnego zakłada temperaturę powrotu poniżej punktu rosy spalin (zwykle 45-55°C), a mieszacz w grupie pompowej utrzymuje tę wartość niezależnie od temperatury zewnętrznej. Bez mieszacza kocioł pracowałby na zbyt wysokiej temperaturze powrotu, tracąc 8-12% sprawności.

Pod pompę ciepła najlepiej sprawdzają się grupy bez mieszacza, z zaworem termostatycznym ustawionym na 35-45°C. Pompa ciepła najefektywniej pracuje przy stałej, niskiej temperaturze zasilania mieszanie wody 55°C z powrotem 30°C obniża współczynnik COP o 0,5-1,0. Jeśli jednak podłogówka wymaga wyższych temperatur w łazienkach, potrzebujesz dwóch oddzielnych obiegów: jednego z mieszaczem (do reszty domu) i jednego bezpośredniego (do stref o podwyższonej temperaturze).

Pod duże powierzchnie (>200 m²) albo instalacje z kilkoma rozdzielaczami stosuje się grupy pompowe DN 32 z pompą o podnoszeniu 1,0-1,5 m. Standardowy blok DN 25 przy 10 obiegach i 300 m rury PEX 16×2 nie da rady fizycznie przetłoczyć czynnika opory rosną proporcjonalnie do kwadratu prędkości przepływu, a ta musi spaść do 0,2-0,3 m/s, by nie szumiało w rurach. W takich układach warto też rozważyć dwa mniejsze bloki zamiast jednego dużego łatwiej je wyregulować i serwisować.

Porównanie dwóch popularnych modeli

Dobór grupy pompowej krok po kroku + najczęstsze błędy montażowe

Cały proces doboru można sprowadzić do sześciu konkretnych kroków, z których każdy wynika z fizyki przepływu ciepłej wody przez rury o małym przekroju. Zanim wydasz pieniądze, ustal moc źródła ciepła kocioł 24 kW obsłuży do 200 m² podłogówki w dobrze ocieplonym domu, ale w starszym budynku z mostkami termicznymi potrzebujesz już 30-35 kW. Moc przekłada się na wydajność grupy: każdy kilowaty to około 0,085 m³/h przy standardowej różnicy temperatur ΔT 10°C (35°C zasilanie, 25°C powrót).

Kolejny krok to policzenie liczby obiegów na rozdzielaczu. Jeden obieg podłogówki obsługuje zwykle 15-20 m² powierzchni przy 150 m² potrzebujesz 8-10 obiegów, a każdy z nich to dodatkowy opór rzędu 0,05-0,08 m słupa wody. Pompa w grupie musi pokonać sumę tych oporów plus opory rozdzielacza i zaworów (łącznie 0,3-0,5 m). Jeśli suma przekracza 1,0 m, standardowa pompa 6 m nie da rady i szukaj bloku z mocniejszym sercem albo stosuj dodatkową pompę wtórną.

Trzeci krok ustalenie wymaganej temperatury zasilania. Podłogówka w strefach dziennych potrzebuje 35-40°C, w łazienkach 45-50°C. Jeśli projekt zakłada te wyższe wartości, mieszacz w grupie pompowej musi mieć zakres regulacji do 60°C, a nie standardowe 20-55°C. W praktyce oznacza to konieczność wyboru bloku z mieszaczem trójdrogowym z siłownikiem termicznym, który reaguje na sygnał z regulatora pogodowego. Bez tego podłogówka będzie się przegrzewać latem i niedogrzewać zimą.

1. Moc źródła ciepła (kW) → wydajność grupy (m³/h): każdy kW to 0,085 m³/h przy ΔT 10°C.
2. Powierzchnia i liczba obiegów → podnoszenie pompy (m): 0,05-0,08 m na obieg plus 0,3-0,5 m na rozdzielacz.
3. Wymagana temperatura zasilania (35-55°C) → typ mieszacza: trójdrogowy z siłownikiem lub zawór termostatyczny.
4. Średnica przyłączy dopasowana do rozdzielacza: DN 25 do 1", DN 32 do 5/4".
5. Planowany serwis → sprzęgło tak/nie: pozwala odciąć obieg bez spuszczania wody z całej instalacji.
6. Kompatybilność z automatyką → typ siłownika: trójpunktowy, 0-10 V lub on/off.

Pięć najczęstszych błędów montażowych

Kolejny błąd to montaż grupy pompowej na zasilaniu zamiast na powrocie. Zgodnie ze schematem powinna być montowana za rozdzielaczem, po stronie powrotu, by pompa zasysała wodę z najchłodniejszego punktu układu. Odwrócenie kierunku powoduje, że pompa miesza już ochłodzoną wodę z resztkami gorącej z kotła, a czujnik temperatury pokazuje wartości o 3-5°C wyższe niż rzeczywiste.

Źle ustawiona temperatura mieszacza to trzecia grupa problemów. Wielu instalatorów zostawia fabryczne ustawienie 45°C, podczas gdy podłogówka w salonie wymaga 38°C, a w łazienkach 48°C. Bez regulacji pogodowej z czujnikiem zewnętrznym temperatura zasilania nie spada, gdy robi się cieplej i podłoga grzeje, nawet gdy kaloryfery w domu są już wyłączone. Rozwiązanie to siłownik z automatyką adaptacyjną, który obniża temperaturę zasilania proporcjonalnie do temperatury zewnętrznej.

Czwarty błąd to dobór pompy o zbyt dużym podnoszeniu. Pompa o podnoszeniu 4-6 m w instalacji, która potrzebuje 0,6 m, pracuje na "dławieniu" zużywa 2-3 razy więcej prądu, szumi, szybko się zużywa. Efekt jest taki, że w nocy słyszysz wycie z kotłowni, a rachunki za prąd rosną. Zawsze dobieraj pompę z krzywą o największej sprawności w punkcie pracy instalacji, nie na "zapas".

Piąty, najczęstszy błąd to brak zaworów odcinających przed i za grupą pompową. Bez nich wymiana pompy albo mieszacza wymaga spuszczenia wody z całej instalacji kilkadziesiąt litrów, które trzeba potem uzupełnić i odpowietrzyć. Zawory odcinające z półśrubunkiem kosztują 60-120 zł, a oszczędzają kilka godzin pracy przy każdym serwisie. To jedna z tych rzeczy, na których nie warto oszczędzać.

Checklist eksploatacyjna

• Co 6 miesięcy: sprawdź ciśnienie w instalacji (1,0-1,5 bar przy zimnej, 1,5-2,0 bar przy gorącej).
• Co 12 miesięcy: wyczyść filtr siatkowy w grupie pompowej, zwłaszcza w pierwszym roku po uruchomieniu.
• Co 24 miesiące: wymień uszczelki w zaworach mieszacza, jeśli zauważysz kapanie.
• Co 5 lat: rozważ wymianę pompy obiegowej na nową sprawność nowoczesnych pomp jest o 30-50% wyższa.

Grupa pompowa to nie jest element, który montujesz raz i zapominasz. Dobrze dobrana i regularnie serwisowana posłuży 15-20 lat, a w tym czasie podłogówka odda ciepło równomiernie, bez szumów i przegrzewania. Jeśli masz wątpliwości co do konkretnego modelu albo potrzebujesz dopasowania do niestandardowej instalacji, skontaktuj się z doradcą technicznym pomoże dobrać blok pod Twoje parametry i źródło ciepła. Kategorię Grup pompowych i sprzęgieł hydraulicznych znajdziesz w dziale Ogrzewanie → Armatura grzewcza.

Źródła danych: PN-EN 1264-1 do 1264-5 (wodne instalacje ogrzewania podłogowego), katalogi techniczne producentów (AFRISO, Oventrop), wytyczne ITB dotyczące instalacji grzewczych w budynkach mieszkalnych. Strony producentów: afriso.pl oraz oventrop.com.
