Mieszacz do podłogówki – jak działa i dlaczego bez niego zniszczysz instalację
Kocioł daje wodę 60, 70, czasem 75°C. Podłogówka potrzebuje najwyżej 50°C, a komfort i tak zaczyna się dopiero przy 35-45°C. Ktoś musi tę gorącą strugę ochłodzić, wymieszać z chłodem wracającym z pętli, i oddać do obiegu już z właściwą temperaturą. Tym „kimś" jest właśnie mieszacz do podłogówki, a jego zasada działania sprowadza się do jednego: sterować temperaturą zasilania niezależnie od tego, co dzieje się po stronie źródła ciepła.

- Rodzaje zaworów mieszających do podłogówki i ich porównanie
- Dobór średnicy i przepływu mieszacza do podłogówki
- Montaż mieszacza podłogówki krok po kroku
- Ustawienia i regulacja mieszacza w ogrzewaniu podłogowym
- Najczęstsze błędy przy doborze i montażu mieszacza
Rodzaje zaworów mieszających do podłogówki i ich porównanie

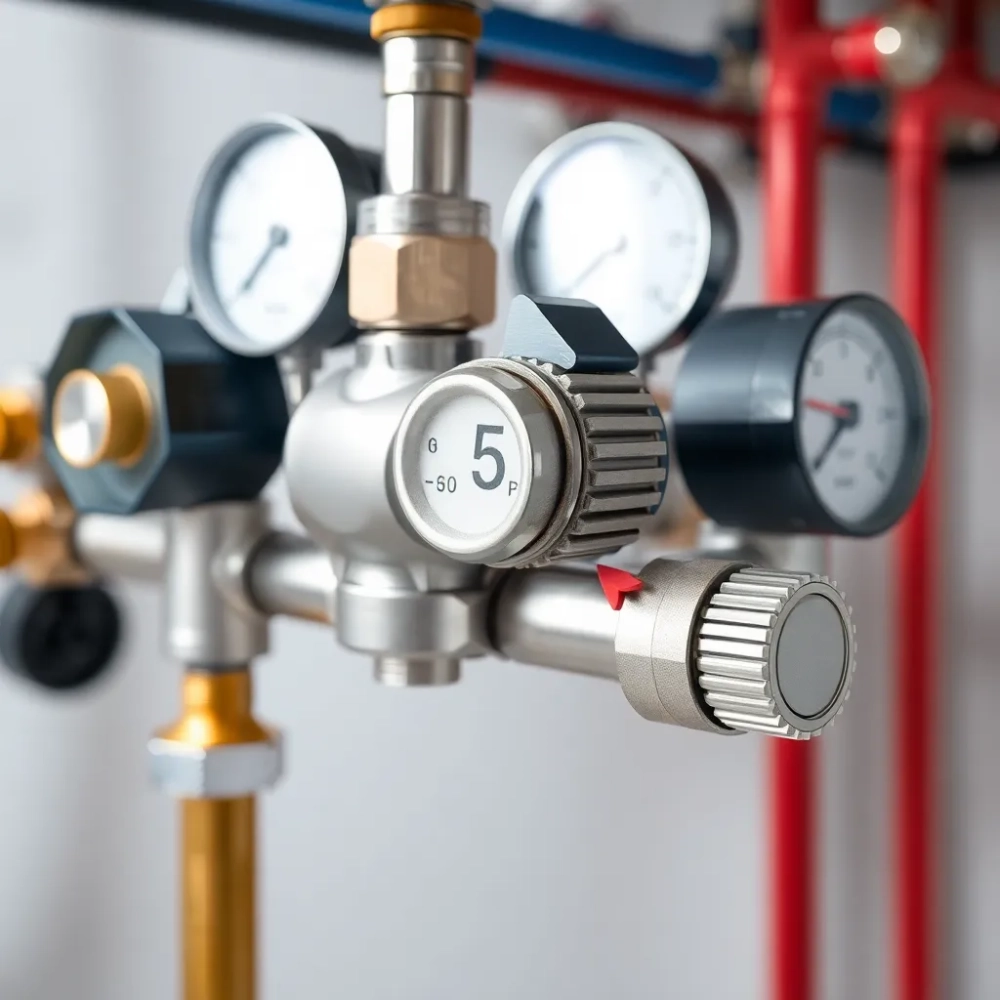

Najprostszy mieszacz do ogrzewania podłogowego wygląda jak mosiężny trójnik z pokrętłem. Wewnątrz siedzi jednak element roboczy, grzybek lub trzpień, który proporcjonalnie rozkłuda strumień między zasilaniem z kotła (gorące) a powrotem z pętli (wychłodzone). Przesunięcie pokrętła zmienia geometrię wewnętrzną i przesuwa punkt pracy na charakterystyce zaworu.
Zawór ręczny reguluje się raz, przy rozruchu, i tyle. Termostatyczny reaguje na temperaturę czujnika zanurzeniowego, sam dociskając lub odsłaniając grzybek, gdy woda zbytnio się nagrzeje albo ostygnie. To już automatyzacja, choć pasywna, bo sam regulator nie ma pojęcia, jaka pogoda jest za oknem.
Kolejny poziom to zawór z siłownikiem elektrycznym, sterowanym przez regulator pogodowy lub pokojowy. Siłownik 3-punktowy otwiera, zamyra lub zatrzymuje zawór na żądanie regulatora. Siłownik proporcjonalny działa płynnie, przesuwając trzpień w sposób ciągły, dzięki czemu regulacja jest dokładniejsza i cichsza.
| Typ | Zasada działania | Automatyzacja | Zastosowanie |
|---|---|---|---|
| Ręczny | Pokrętło ustawia proporcję raz | Brak | Małe pętle, brak potrzeby regulacji |
| Termostatyczny | Kapilara lub cewka reaguje na temperaturę | Pasywna | Kilka obwodów, stałe warunki |
| 3-punktowy z siłownikiem | Silnik krokowy otwiera/zamyka zawór | Pełna z regulatorem | Standardowe instalacje z pogodówką |
| Proporcjonalny (0-10 V) | Ciągłe sterowanie analogowe | Pełna, płynna | Duże systemy, pompy ciepła |
Skąd wiedzieć, który wybrać? Gdy system liczy kilka obiegów i ma reagować na aurę, sprawdzi się siłownik 3-punktowy. Gdy zależy nam na dokładnym trzymaniu temperatury, na przykład przy niskotemperaturowym źródle, lepszy będzie proporcjonalny. Ręczny i termostatyczny sprawdzą się tam, gdzie krzywa grzewcza jest krótka, a inwestor świadomie rezygnuje z automatyki.
Uwaga techniczna. Siłownik 230 V nie może pracować z regulatorem 24 V. Napięcie zasilania i sygnał sterujący muszą się zgadzać, bo w najlepszym razie siłownik się nie uruchomi, w najgorszym uszkodzi płytkę regulatora.
Kiedy który zawór nie ma sensu
- Ręczny w domu z regulatorem pogodowym, bo co minutę ktoś musiałby kręcić pokrętłem.
- Termostatyczny przy pompie ciepła, gdzie delta temperatury jest mała i każde opóźnienie automatyki odbija się na komforcie.
- Proporcjonalny w jednej małej pętli, bo inwestycja nigdy się nie zwróci.
Dobór średnicy i przepływu mieszacza do podłogówki
Przepływ wyznacza się z mocy grzewczej i różnicy temperatur. Wzór jest prosty: przepływ [m³/h] = moc [kW] × 0,86 / ΔT [K]. Stała 0,86 to przelicznik kilowatów na gigadżule i jednocześnie gęstość wody w zaokrągleniu.
Przykład dla typowej kondygnacji. 6 kW z kotła, projektowana ΔT 20 K. Liczymy 6 × 0,86 / 20 = 0,258 m³/h, czyli około 4,3 l/min. Taki strumień obsłuży zawór o średnicy DN15. Gdyby moc wzrosła do 12 kW przy tej samej delcie, dobieramy DN20.
| Moc [kW] | ΔT [K] | Przepływ [m³/h] | Sugerowana średnica |
|---|---|---|---|
| 4 | 20 | 0,17 | DN15 |
| 6 | 20 | 0,26 | DN15 |
| 10 | 20 | 0,43 | DN20 |
| 15 | 20 | 0,65 | DN25 |
Każdy producent publikuje krzywą doborową, czyli wykres strat ciśnienia w funkcji przepływu dla danego zaworu. Linia przepływu musi przebiegać w zakresie autorotyzacji zaworu, zwykle od 30 do 70 procent pełnego skoku, bo tam regulacja jest liniowa. Poniżej tego zakresu zawór się dławi, powyżej szarpie i hałasuje.
Gdy w instalacji są liczne odgałęzienia o różnych przepływach, zawór trójdrogowy powinien mieć co najmniej jeden rząd wielkości zapasowy w stosunku do obliczeniowej wartości. Minimalizuje to wpływ nierównomierności hydraulicznej na stabilność mieszania.
Montaż mieszacza podłogówki krok po kroku
Montaż zaczyna się od miejsca. Mieszacz montuje się w kotłowni lub w szafce rozdzielaczowej, na gałęzi zasilającej obieg podłogowy, między źródłem ciepła a rozdzielaczem. Nigdy odwrotnie, bo wtedy czujnik temperatury mierzałby wodę już zmieszaną zamiast sterować jej składem.
Przy montażu obowiązuje zasada kolejności: kocioł → filtr siatkowy → zawór odcinający → pompa obiegowa → mieszacz trójdrogowy → czujnik temperatury zasilania → rozdzielacz podłogówki. To nie przypadek, tylko wymóg hydrauliczny. Filtr chroni grzybek przed osadami, pompa tłoczy wodę przed punktem mieszania, a czujnik musi widzieć temperaturę wyjściową.
Zapamiętaj. Czujnik temperatury montuje się w odległości co najmniej dziesięciu średnic nominalnych zaworu od jego wylotu. Przy DN15 to 15 cm, przy DN25 już 25 cm. Za blisko czujnik reaguje na lokalne zaburzenia przepływu i regulacja wędruje.
- Wytnij odcinek rury o długości dostosowanej do korpusu mieszacza.
- Zamontuj zawór zgodnie z oznaczeniami kierunku przepływu na korpusie (strzałka).
- Podłącz siłownik lub kapilarę, zależnie od typu.
- Zainstaluj czujnik zanurzeniowy w tulei pomiarowej.
- Sprawdź szczelność połączeń przy ciśnieniu próbnym 0,6 MPa.
Częsty błąd to montaż mieszacza bezpośrednio na rozdzielaczu zamiast w kotłowni. Na rozdzielaczu panuje już temperatura obniżona, więc zawór nie ma czego mieszać i staje się zbędnym oporem hydraulicznym. Prawidłowy układ zostawia przed rozdzielaczem wyłącznie stabilizowaną temperaturę zasilania.
Ustawienia i regulacja mieszacza w ogrzewaniu podłogowym
Sercem regulacji jest krzywa grzewcza w regulatorze pogodowym. Jej zadanie polega na tłumaczeniu temperatury zewnętrznej na temperaturę zasilania instalacji. Przy podłogówce krzywa jest spłaszczona, bo delta między zasilaniem a powrotem wynosi zwykle 5-10 K, a nie 20 K jak w grzejnikach.
Temperatura graniczna wody podłogowej rzadko przekracza 45°C, a przy dobrze zaizolowanym budynku wystarczy 35°C przez większość sezonu. W praktyce ustawia się cztery do sześciu punktów na krzywej, aby regulacja nie była schodkowa.
| Temperatura zewnętrzna [°C] | Temperatura zasilania podłogówki [°C] |
|---|---|
| +5 | 28-30 |
| 0 | 32-34 |
| -10 | 38-40 |
| -20 | 42-45 |
Krzywa grzewcza musi być korygowana po pierwszym sezonie grzewczym na podstawie realnych odczytów z pomieszczeń. Częstą praktyką instalatorów jest pozostawienie wartości fabrycznych, co skutkuje przegrzewaniem lub niedogrzewaniem budynku przez całą zimę.
W trybie pracy proporcjonalnej regulator wysyła sygnał 0-10 V lub PWM, a siłownik ustawia zawór w pozycji ściśle odpowiadającej zapotrzebowaniu. Przy sterowaniu 3-punktowym regulator wysyła trzy komendy: otwieraj, zamykaj, stój. To rozwiązanie tańsze, ale z delikatnym opóźnieniem, które w dobrze dobranej instalacji nie przeszkadza.
Najczęstsze błędy przy doborze i montażu mieszacza
Pułapka 1: brak zaworu zwrotnego za pompą. Gdy pompa staje, grawitacja może popchnąć gorącą wodę do pętli podłogowej. Zawór zwrotny zamyka tę drogę i chroni posadzkę przed przegrzaniem.
Pułapka 2: zbyt bliski czujnik temperatury. Wspomniana wcześniej zasada dziesięciu średnic nie jest sugestią, tylko warunkiem poprawnej regulacji. Lokalne zaburzenia przepływu przy zaworze potrafią fałszować odczyt o 3-5°C.
Pułapka 3: pompa umieszczona za zaworem mieszającym zamiast przed nim. Pompa tłoczy wodę przed punktem mieszania, dzięki czemu utrzymuje stałą różnicę ciśnień, po której zawór rozkłuda strumień. Umieszczenie pompy za zaworem skutkuje wahaniami temperatury przy zmianach obciążenia.
Pułapka 4: brak bypassu między zasilaniem a powrotem obiegu kotłowego. Bypass wyrównuje ciśnienia i chroni kocioł przed zbyt niską temperaturą powrotu, co jest ważne przy kotłach stałopalnych. Bez niego kocioł może korodować lub gaśnie w trakcie mieszania.
Pułapka 5: ręczny zawór mieszający przy pompie ciepła. Pompa ciepła działa na niskich temperaturach zasilania, a ręczny zawór reaguje zbyt wolno, gdy warunki zewnętrzne się zmieniają. Skutkuje to częstymi cyklami pracy sprężarki i spadkiem jej żywotności.
Checklista: dobieram mieszacz
- Czy znam moc grzewczą obiegu i projektowaną deltę temperatury?
- Czy wyliczyłem przepływ i czy średnica zaworu zgadza się z krzywą producenta?
- Czy źródło ciepła wymaga ochrony przed niską temperaturą powrotu?
- Czy regulator obsługuje napięcie siłownika, który zamierzam zamontować?
- Czy przewidziałem miejsce na filtr siatkowy i zawór zwrotny?
- Czy czujnik temperatury zmieści się w odległości dziesięciu średnic za zaworem?
- Czy zostawiłem dostęp serwisowy do korpusu i siłownika?
Ostatnia rzecz. Po uruchomieniu systemu warto przez pierwszy tydzień codziennie sprawdzać temperaturę zasilania ręcznym termometrem i porównywać ją ze wskazaniem regulatora. Różnica większa niż 2°C zwiastuje źle umieszczony czujnik albo niedokręcony siłownik. W razie wątpliwości z regulacją krzywej grzewczej lub doborem średnicy w dużym systemie rozsądniej jest wezwać doświadczonego instalatora niż improwizować. Reguluje się ją bowiem raz, a skutki złych ustawień odczuwa się przez cały sezon.
Źródła i normy: PN-EN 1264 (Ogrzewanie podłogowe wodne), karty katalogowe zaworów mieszających producentów armatury grzewczej, dane techniczne pomp obiegowych publikowane przez producentów. Normy i karty są dostępne na stronach PKN oraz w katalogach online poszczególnych marek (pkn.pl, dane producentów armatury).
