Grupa pompowa do podłogówki – jak dobrać idealny model?

Czym właściwie jest grupa pompowa i dlaczego bez niej podłogówka nie ruszy

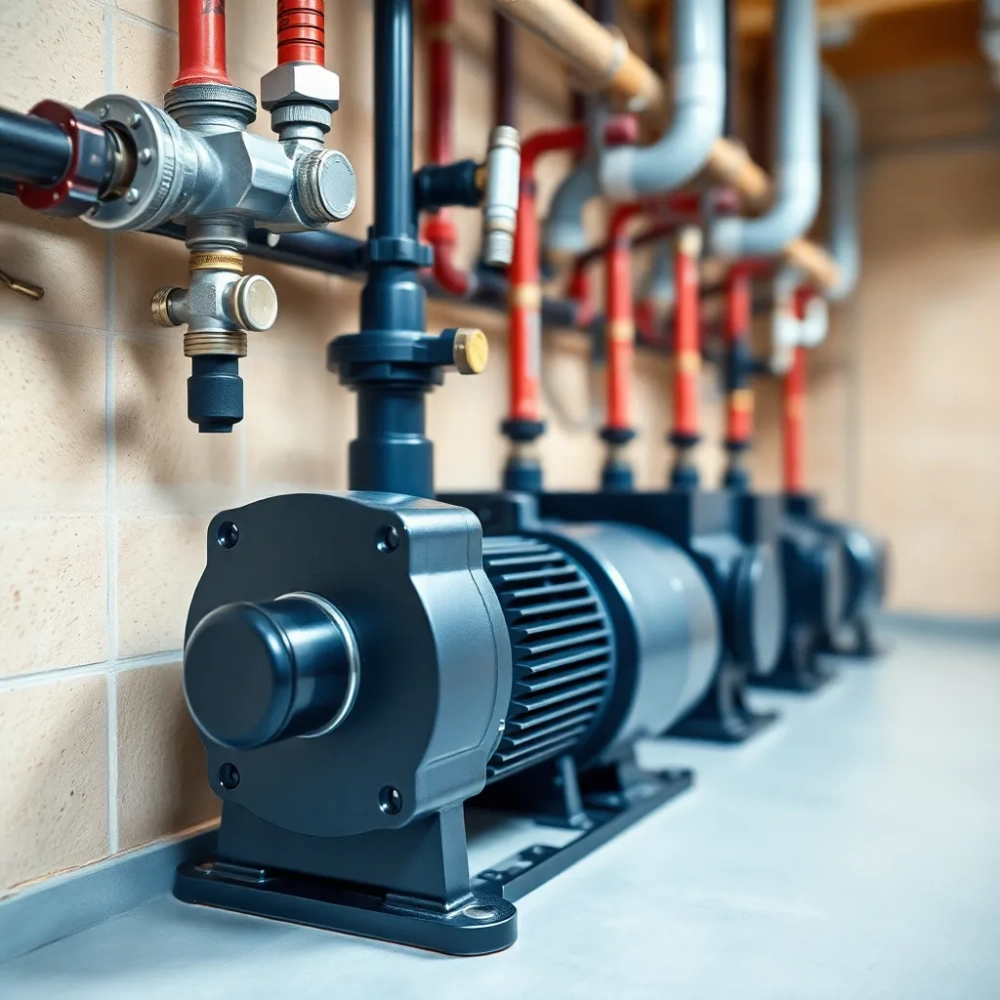

Każdy, kto zaglądał do kotłowni choćby przelotnie, widział niepozorną, izolowaną skrzynkę z rurkami, zaworami i licznikami. To właśnie grupa pompowa do podłogówki, czyli kompaktowy węzeł hydrauliczny spinający źródło ciepła z obiegami grzewczymi. Bez niej kocioł gotowałby wodę do 55-60°C, a rury w podłodze oczekują temperatury znacznie niższej. Rolą grupy pompowej nie jest więc grzanie, lecz precyzyjne dozowanie: obniżanie temperatury czynnika, mieszanie go z chłodem powracającym z obwodu i tłoczenie dalej pod właściwym ciśnieniem.

• Czym właściwie jest grupa pompowa i dlaczego bez niej podłogówka nie ruszy
• Typy grup pompowych do ogrzewania podłogowego
• Jak dobrać średnicę i parametry grupy pompowej?
• Montaż grupy pompowej krok po kroku
• Najczęstsze błędy przy wyborze i montażu
• Eksploatacja, przeglądy i typowe usterki

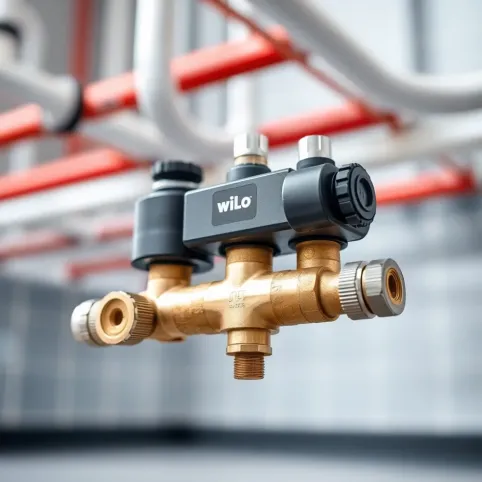

Wewnątrz obudowy z EPP (spienionego polipropylenu, który tłumi hałas i trzyma ciepło) pracują zwykle cztery-sześć podzespołów. Pompa obiegowa wymusza ruch medium. Zawór mieszający trójdrożny łączy gorący strumień z kotła z chłodniejszym powrotem, tworząc zasilanie o żądanej temperaturze. Zawory zwrotne blokują niepożądany przepływ grawitacyjny po wyłączeniu pompy. Zawory odcinające pozwalają serwisować węzeł bez spuszczania wody z całej instalacji. Termometry i manometry dają instalatorowi oraz użytkownikowi natychmiastowy wgląd w pracę układu. W droższych zestawach pojawia się jeszcze siłownik elektryczny, który automatycznie steruje zaworem na podstawie sygnału z regulatora pogodowego lub termostatu pokojowego.

Typy grup pompowych do ogrzewania podłogowego

Nie każda grupa pompowa nadaje się do podłogówki i to jest pierwsza pułapka, w którą wpadają inwestorzy kupujący „cokolwiek z półki". Ogrzewanie podłogowe wymaga temperatury zasilania 35-45°C, podczas gdy kocioł stałopalny czy gazowy kondensacyjny potrafi podać 60-80°C. Grupa pompowa musi więc posiadać możliwość mieszania, czyli obniżania temperatury czynnika w sposób ciągły i stabilny. Model bez mieszacza sprawdzi się wyłącznie tam, gdzie obieg zasilany jest bezpośrednio z niskotemperaturowego źródła, na przykład pompy ciepła ustawionej na krzywą grzewczą 35°C. Przy kotle na ekogroszek taka konfiguracja skończy się przegrzaniem podłogi i migracją fenoli z kleju do powietrza w pomieszczeniu.

Drugi podział dotyczy sposobu sterowania. Wersja z siłownikiem elektrycznym współpracuje z automatyką kotła lub regulatorem pokojowym i utrzymuje temperaturę zasilania z dokładnością ±1°C. Wariant z zaworem termostatycznym (kapilarnym) reaguje na temperaturę czynnika samoczynnie, bez prądu, lecz z mniejszą precyzją i bez możliwości zdalnego sterowania. W domach z fotowoltaiką i dynamicznymi taryfami energii wersja z siłownikiem wygrywa, bo można ją podpiąć do systemu smart home i obniżać temperaturę w godzinach drogiego prądu.

Przy wyborze konkretnego egzemplarza warto porównać popularne konstrukcje obecne na rynku polskim. Różnią się nie ceną, lecz zastosowanymi podzespołami, co wpływa na kulturę pracy i żywotność.

Jak dobrać średnicę i parametry grupy pompowej?

Dobór zaczyna się od trzech liczb, które instalator powinien wyciągnąć z projektu: powierzchni ogrzewanej, liczby obwodów oraz wymaganej temperatury zasilania. Reguła kciuka mówi, że jeden obwód podłogówki pokrywa 15-20 m² przy rozstawie rur 15-20 cm i średnicy rury PE-Xa 16×2. Dom o powierzchni 120 m² potrzebuje więc 6-8 obwodów, a każdy z nich pobiera z rozdzielacza około 0,1-0,15 m³/h. Sumaryczny przepływ oscyluje wokół 0,8-1,2 m³/h, co odpowiada grupie pompowej z kvs 2,5 m³/h. Większe instalacje, 200 m² i powyżej, wymagają kvs 3,8 m³/h lub zestawu dwuobwodowego z rozdzielaczem grup pompowych.

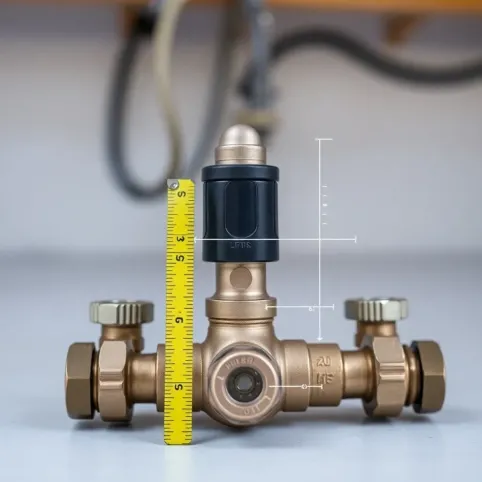

Średnica nominalna przyłączy (DN20, DN25, DN32) wynika bezpośrednio z przepływu i dopuszczalnej prędkości medium w rurze. Przy prędkości powyżej 1 m/s zaczynają się słyszeć szumy przepływu, powyżej 1,5 m/s pojawia się ryzyko erozji uszczelek. Dlatego DN20 sprawdza się w mieszkaniach i małych domach do 80 m², DN25 obsługuje typowe domy jednorodzinne 80-180 m², a DN32 rezerwuje się dla instalacji powyżej 200 m² lub układów z rozdzielaczem dwu-, trzyobwodowym. Próba zaoszczędzenia na większej średnicy kończy się gwizdem w rurach i szybszym zużyciem pompy.

Równie ważna jak kvs jest wysokość podnoszenia pompy, czyli zdolność do pokonania oporów instalacji. Rury podłogowe o łącznej długości 100 m generują opór rzędu 8-12 kPa. Dodajemy do tego rozdzielacz, zawory i lokalne przewężenia, co daje sumarycznie 15-25 kPa, czyli 1,5-2,5 m słupa wody. Pompa o wysokości podnoszenia 4 m da tu zapas, 6 m przyda się w dwukondygnacyjnych domach, gdzie trzeba jeszcze pokonać różnicę poziomów. Warto pamiętać, że praca pompy na maksimum wydajności przez cały sezon skraca jej żywotność; prawidłowy dobór zakłada pracę w okolicach 60-70% nominalnej wysokości podnoszenia.

Checklista doboru w ośmiu punktach

• Moc cieplna źródła (kW) oraz temperatura zasilania, jaką jest w stanie stabilnie podać
• Powierzchnia ogrzewana (m²) i liczba obwodów podłogówki
• Sumaryczny przepływ instalacji (m³/h) wyliczony z obwodów
• Wymagany kvs zaworu mieszającego (≥1,3× przepływu)
• Wysokość podnoszenia pompy (m) uwzględniająca opory + różnicę poziomów
• Średnica przyłączy DN20/DN25/DN32 adekwatna do prędkości medium
• Sposób sterowania: ręczny, termostatyczny czy z siłownikiem
• Miejsce montażu: sprzęgło hydrauliczne, rozdzielacz, ściana kotłowni

Montaż grupy pompowej krok po kroku

Montaż zaczyna się od sprzęgła hydraulicznego, czyli pionowej rury o średnicy minimum DN32 z kilkoma przyłączami. Sprzęgło rozdziela hydraulicznie obieg kotłowy od obiegów grzewczych i jest obowiązkowe, gdy w instalacji pracują co najmniej dwa obiegi o różnych przepływach i temperaturach, na przykład podłogówka plus grzejniki. Bez sprzęgła pompy walczą ze sobą, kocioł wchodzi w oscylacje temperaturowe, a algorytm jego automatyki zaczyna mylnie interpretować obciążenie. Sprzęgło powinno być montowane pionowo, z króćcami zasilania i powrotu po przeciwnych stronach, a odległość między osiami króćców nie może być mniejsza niż czterokrotność średnicy sprzęgła.

Drugim krokiem jest ustawienie kierunku przepływu. Na korpusie każdej grupy pompowej widnieją strzałki: zasilanie (czerwone) i powrót (niebieskie). Odwrócenie skutkuje brakiem mieszania, bo zawór trójdrożny pracuje wówczas w pozycji pełnego otwarcia na zasilaniu, a temperatura w podłodze wystrzeliwuje do wartości kotłowej. Prawidłowy montaż oznacza również zachowanie minimalnych odcinków prostych przed i za pompą, zwykle 5 średnic rury, aby przepływ ustabilizował się przed wirnikiem.

Po zamontowaniu mechanicznym nadchodzi etap odpowietrzania. Grupa pompowa posiada własny odpowietrznik automatyczny, ale powietrze uwiezione w rurach podłogowych potrafi blokować obwody przez wiele godzin po napełnieniu. Praktyka pokazuje, że pierwsze uruchomienie powinno odbywać się przy pompie ustawionej na trzeci bieg, a każdy obwód otwierany pojedynczo na rozdzielaczu i odpowietrzany ręcznie przez kilkanaście sekund. Ciśnienie w instalacji ustala się na poziomie 1,5-2,0 bar przy zimnym układzie, z korektą +0,3 bar na każde 5°C przyrostu temperatury.

Na koniec pozostaje izolacja. Obudowa EPP chroni przed stratami ciepła, ale króćce przyłączeniowe oraz odcinek rury do rozdzielacza zostają często nieosłonięte. Owinięcie ich otuliną Armaflex o grubości 13 mm redukuje straty o 70-80% i zapobiega kondensacji pary wodnej w sezonie letnim, kiedy w rurach płynie zimny czynnik z pompy ciepła.

Najczęstsze błędy przy wyborze i montażu

Pierwszą pułapką jest kupowanie grupy pompowej „na oko", bez przeliczenia przepływu. Efekt? Zawór mieszający o kvs 1,6 m³/h przy instalacji wymagającej 1,8 m³/h zacznie dławić, różnica ciśnień wzrośnie, pompa wejdzie na maksymalne obroty i w ciągu dwóch sezonów przepali się kondensator. Prawidłowo dobrany zawór ma kvs o 30% wyższe od obliczeniowego przepływu, co daje zapas na brudny filtr i naturalne zużycie uszczelek.

Drugi błąd to rezygnacja ze sprzęgła hydraulicznego w domach, gdzie oprócz podłogówki działają grzejniki łazienkowe. Bez sprzęgła przepływ przez grzejniki (wysoka temperatura, mały opór) zaburza pracę podłogówki (niska temperatura, duży opór). Objawy są podstępne: podłoga w salonie grzeje słabo, a łazienka gotuje się do 28°C, bo algorytm kotła nie nadąża z korektą mieszania. Sprzęgło kosztuje 220-380 zł, a rozwiązuje problem na lata.

Trzecia pułapka dotyczy automatyki. Wielu inwestorów kupuje najtańszy model grupy pompowej z pokrętłem, myśląc, że „jakoś to będzie". Tymczasem ręczne ustawienie temperatury zasilania działa tylko przy stabilnym zapotrzebowaniu na ciepło, czyli wiosną i jesienią. W lutym, gdy temperatura zewnętrzna spada do -15°C, kocioł podnosi moc, temperatura zasilania rośnie, a podłoga zaczyna oddawać 35 W/m² zamiast projektowanych 50 W/m². Siłownik sterowany regulatorem pogodowym skorygowałby zawór automatycznie, utrzymując stałą krzywą grzewczą niezależnie od pory roku.

Czwarty, wyjątkowo kosztowny błąd to montaż grupy pompowej bezpośrednio na ścianie kotłowni, zamiast na konsoli lub rozdzielaczu. Drgania pompy przenoszą się wówczas na konstrukcję budynku, a w sypialniach nad kotłownią słychać miarowy pomruk 30-45 dB. Konsola z amortyzatorami gumowymi lub grupa zamontowana na sprężynującej szynie DIN redukuje hałas o połowę. Warto o tym pomyśleć przed położeniem tynków, bo korekta po fakcie wymaga kucia ścian.

Piąty błąd wynika z oszczędności na filtrze siatkowym. Grupa pompowa bez filtra na powrocie zbiera z czasem kamień kotłowy, resztki uszczelek i osad z instalacji. Po trzech sezonach kvs zaworu spada o 20-30%, pompa pracuje na wyższych obrotach, a rachunek za prąd rośnie o 40-60 zł rocznie. Filtr siatkowy o prześwicie 500 μm, czyszczony raz w sezonie, kosztuje 35 zł i zwraca się w pierwszym roku.

Uwaga: Grupa pompowa bez zaworu zwrotnego na powrocie staje się po zmroku nocnym „kaloryferem grawitacyjnym". Kocioł stygnie, instalacja działa wbrew logice, a rachunki za gaz rosną o 15-25%. Zwrotnica za zaworem mieszającym to absolutne minimum.

Eksploatacja, przeglądy i typowe usterki

Grupa pompowa do podłogówki nie wymaga codziennej obsługi, ale kilka czynności sezonowych decyduje o jej trwałości. Raz w roku, najlepiej przed sezonem grzewczym, warto sprawdzić ciśnienie w instalacji (1,5-2,0 bar na zimno), odpowietrzyć ręcznie rozdzielacz i wyczyścić filtr siatkowy. Pompa obiegowa pracuje zwykle 8-12 lat, po czym jej łożyska zaczynają hałasować, a wydajność spada o 20-30%. Wymiana pompy w modelu SUNEX czy GOSHE to koszt 280-420 zł z robocizną i zajmuje 30 minut, bo zawory odcinające pozwalają na demontaż bez spuszczania wody.

Najczęstsze objawy usterek rozpoznaje się po dźwięku i temperaturze. Szum wody przy pracującej pompie oznacza korek lub powietrze w obiegu. Brak szumu i zimna podłoga wskazują na zatkanie filtra albo awarię pompy. Nierówna temperatura poszczególnych obwodów sugeruje niedrożny zawór mieszający lub niewyregulowane zawory termostatyczne na rozdzielaczu. Regularne, jesienne przeglądy ograniczają te scenariusze do minimum, a ich koszt (150-250 zł) zwraca się w pierwszym miesiącu sezonu dzięki stabilnej pracy instalacji i braku awaryjnych wezwań.

Wskazówka praktyka: Przy modernizacji kotłowni warto od razu przewidzieć dodatkowy obieg grzewczy i dobrać rozdzielacz grup pompowych dwuobwodowy. Pozwala to niezależnie sterować podłogówką i grzejnikami, a w przyszłości dołożyć drugą grupę pompową bez kucia ścian.

Jeśli dobierasz grupę pompową do konkretnej inwestycji, zacznij od trzech pytań: jaki kocioł, ile obwodów, jakie sterowanie. Odpowiedzi zawężą wybór do dwóch-trzech modeli z tabeli porównawczej powyżej. Resztę zweryfikuj kartą katalogową producenta, w której znajdziesz deklarowaną zgodność z normą PN-EN 14597 (zawory mieszające do instalacji grzewczych) oraz wymogi producenta pompy WILO, GOSHE czy SUNEX. Tak przygotowany dobór eliminuje 90% problemów, które zwykle wychodzą dopiero przy pierwszym sezonie grzewczym.

Źródła danych i normy: PN-EN 14597 (zawory mieszające), PN-EN 1264 (ogrzewanie podłogowe), karty katalogowe producentów pomp i grup pompowych dostępne na stronach producentów (sunex.pl, goshe.pl, wilo.pl).
