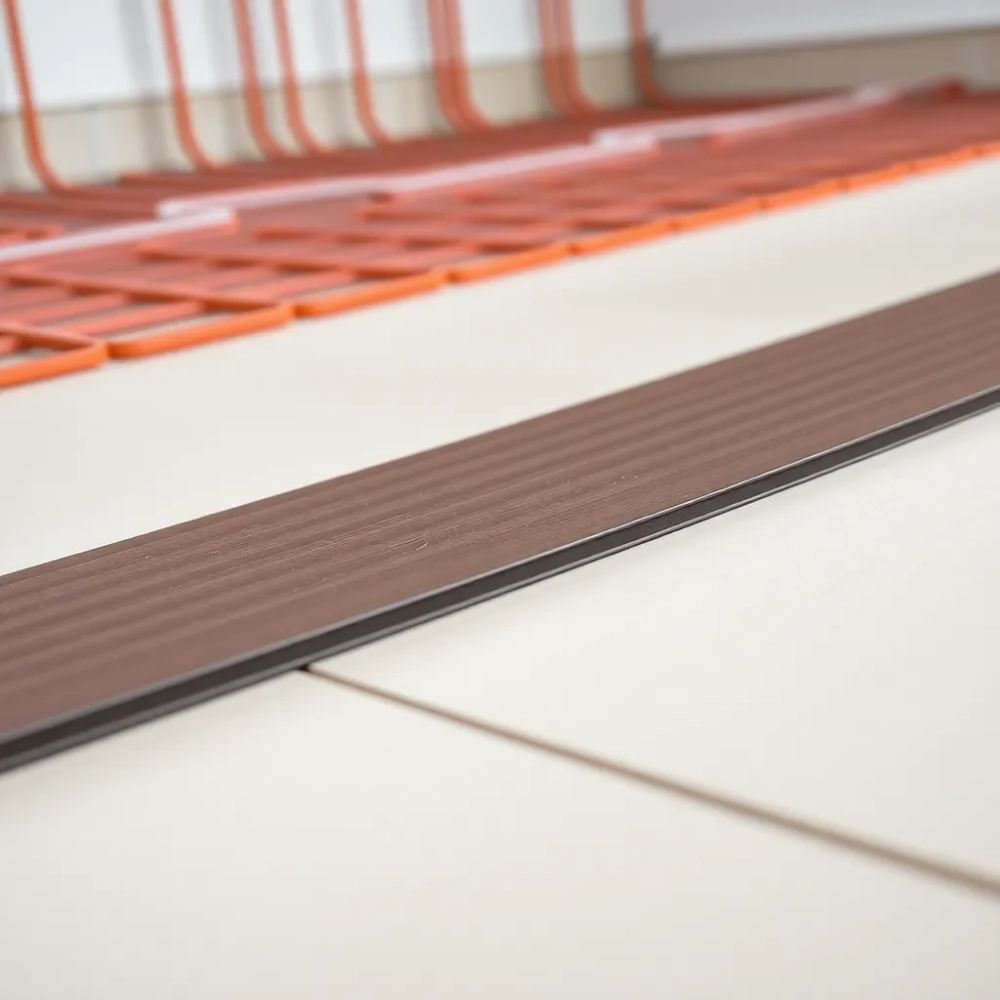

Listwa dylatacyjna do ogrzewania podłogowego – dobór, montaż i typy

Wylewka cementowa nad rurkami ogrzewania podłogowego pracuje jak długa, rozgrzana belka. Każdy metr bieżący wydłuża się o około 0,01 mm na każdy stopień Celsjusza, więc przy różnicy 30 K salon o powierzchni 40 m² „rośnie" nawet o 12 mm w najdłuższym kierunku. Jeśli te milimetry nie mają gdzie uciec, naprężenia rozrywają ją w najsłabszym miejscu zwykle przy ścianie, w przejściu między pokojami albo nad pęknięciem w izolacji. Dobra listwa dylatacyjna do ogrzewania podłogowego to bufor, który tę energię pochłania w sposób cichy i kontrolowany. Różnica między poprawnie i byle jak wykonaną dylatacją wychodzi po roku, pięciu latach albo po pierwszej zimie z mocno rozkręconą instalacją w postaci rys, odspojeń i kapryśnych wyłączeń termostatu.

• Rodzaje taśm i profili dylatacyjnych
• Jaka grubość taśmy dylatacyjnej do ogrzewania podłogowego
• Montaż listwy dylatacyjnej krok po kroku
• Najczęstsze błędy przy dylatacji wylewki z ogrzewaniem podłogowym

Rodzaje taśm i profili dylatacyjnych

Dylatacja obwodowa to taśma lub profil, który oddziela wylewkę od ścian, słupów, ościeżnic i progów. Dylatacja pośrednia (konstrukcyjna) rozcina wylewkę na pola, najczęściej w przejściach między pomieszczeniami i przy dłuższych odcinkach powyżej 6-8 m. Bez tego podziału pojedyncze pole wylewki pracowałoby jak monolityczna płyta i pękało w losowych miejscach, niezależnie od grubości warstwy nad rurkami.

Taśma PE (polietylenowa) to absolutna klasyka obwodowa sprężysty pasek o grubości 5, 8 lub 10 mm, wysokości 80-150 mm i strukturze zamkniętych komórek, które nie wchłaniają wody z zaczynu. Działa jak poduszka powietrzna: odkształca się, gdy wylewka „pcha" ścianę, i wraca do pierwotnego kształtu, gdy stygnie. Standard 8 mm wystarcza przy wylewkach do 6 cm grubości, a 10 mm rezerwuje się pod wylewki anhydrytowe i cementowe grubsze niż 70 mm.

Taśma z folią to wariant PE z wystającym pasem folii PE lub PVC o szerokości 30-50 cm. Folia leży na izolacji termicznej i tworzy wannę, w której spoczywa wylewka. Dzięki temu wilgoć z zaczynu nie wsiąka w wełnę, a wylewka nie traci wody potrzebnej do prawidłowej hydratacji. To rozwiązanie obowiązkowe przy wylewkach cementowych na warstwie styropianu i wysoce zalecane przy anhydrycie.

Taśma samoprzylepna (z klejem akrylowym na odwrocie) przyspiesza montaż o 30-40%, bo wystarczy ją przykleić do oczyszczonej ściany bez dodatkowego mocowania. Sprawdza się na gładkich, odpylonych podłożach bloczkach silikatowych, betonie, płytach OSB. Na chropowatym tynku cementowo-wapiennym klej potrafi odpuścić pod ciężarem wylewki, więc tam lepsza będzie taśma mocowana pianką montażową lub kołkami.

Profil brzegowy krawędziowy (profil krawędziowy PVC, profil krawędziowy aluminiowy) zastępuje taśmę przy posadzkach pływających, panelach winylowych i deskach warstwowych. Składa się z elastycznego rdzenia i sztywnego profilu, który po odcięciu nadmiaru zostaje jako ozdobna krawędź przyścienna. Różnica jest czysto estetyczna: po wykończeniu posadzki nie widać surowego odcięcia pianki, lecz gładki profil w kolorze podłogi.

Profile dylatacyjne pośrednie (aluminium, PVC, mosiądz) dzielą wylewkę na pola robocze. Mają kształt litery T albo dwóch profili L z wkładką elastyczną. Aluminium wytrzymuje największe obciążenia (nawet 2-3 kN na oś pojazdu w garażu), PVC zamyka drogę wilgoci, mosiądz sprawdza się w pomieszczeniach, gdzie liczy się architektoniczny detal. W przejściach między pokojami najczęściej wystarczy sam profil PVC ukryty pod progiem, w dużych salonach sięga się po aluminium z elastycznym wkładem EPDM.

Porównanie typów listew i profili

Jaka grubość taśmy dylatacyjnej do ogrzewania podłogowego

Grubość taśmy wynika z grubości wylewki i spodziewanej amplitudy temperatur, a nie z widzimisię wykonawcy. Współczynnik rozszerzalności liniowej wylewki cementowej to około 0,01 mm/(m·K), anhydrytowej 0,008 mm/(m·K). Przy różnicy 25 K (od 15°C do 40°C w strefie przy rurkach) i polu 10 m w najdłuższym boku wylewka cementowa urośnie o 2,5 mm, anhydrytowa o 2,0 mm. Te wartości trzeba pomnożyć razy dwa, bo wylewka „chodzi" w obie strony, i dodać rezerwę bezpieczeństwa 30% stąd minimum 8 mm taśmy przy standardowej wylewce 5-6 cm.

Pomieszczenia mniejsze niż 20 m² z wylewką do 4 cm obsługuje taśma 5 mm, bo dylatacje pośrednie nie są tu potrzebne i cały ruch kompensuje obwód. Przy powierzchni 20-40 m² i wylewce 5-6 cm obowiązuje taśma 8 mm oraz dylatacja pośrednia, gdy najdłuższy wymiar pola przekracza 8 m. Wylewki 7-10 cm wymagają taśmy 10 mm, a przy anhydrycie na ogrzewaniu podłogowym dodaje się profil pośredni co 6 m, bo anhydryt jest bardziej wrażliwy na rysy niż cement.

Posadzka wpływa na wybór grubości pośrednio. Płytki ceramiczne i gres przenoszą naprężenia przez fugi i warstwę kleju, więc tolerują węższe dylatacje (5-8 mm). Panele laminowane i deska warstwowa pracują same rozszerzają się i kurczą pod wpływem wilgotności dlatego potrzebują szerszego bufora przy ścianie (8-10 mm) i oddzielenia dylatacją pośrednią od sąsiednich pomieszczeń. Drewno lite, parkiet klasyczny czy deska lita wymagają jeszcze staranniejszego podziału pól, bo reagują na każdy milimetr ruchu wylewki odspojeniem lub skrzypieniem.

Wilgotność pomieszczenia zmienia reguły gry w łazienkach, pralniach i kotłowniach. Tam taśma PE idzie w parze z taśmą hydroizolacyjną zwykle pasmem folii PE lub membrany EPDM o szerokości 10-15 cm naklejanym na taśmę dylatacyjną i ścianę. Bez tego woda z fug ceramicznych kapilarnie wędruje pod taśmę, a po kilku sezonach ogrzewania wychodzi rysą w narożniku prysznica.

Montaż listwy dylatacyjnej krok po kroku

Podłoże musi być suche, czyste i nośne kurz, mleczko cementowe czy resztki pianki montażowej obniżą przyczepność taśmy samoprzylepnej o połowę. Ściany murowane przeciera się szczotką i odpyla odkurzaczem przemysłowym, ściany z bloczków silikatowych warto zagruntować preparatem zwiększającym przyczepność. Na tym etapie nie powinno się jeszcze ciąć rurek ogrzewania wszystko jedzie po obwodzie i oznacza markerem przebieg pętli.

Izolację termiczną układa się na zakładkę minimum 5 cm, a styropian lub płyty PIR rozkłada z przesunięciem spoin (mijanka). Tam, gdzie folia ochronna taśmy dylatacyjnej będzie nachodzić na izolację, łączy się ją pasmami kleju butylowego lub taśmą aluminiową. Dzięki temu powstaje jednolita „kadź" pod wylewkę, w której woda zarobowa nie ucieka pod izolację. Na tym etapie warto też rozplanować przebieg dylatacji pośrednich markerem na izolacji zaznacza się linie, wzdłuż których pójdą profile T.

Taśmę obwodową montuje się przed ułożeniem rurek ogrzewania. Rozwija się ją z rolki w jednym ciągłym pasie, bez łączenia krótkich odcinków, bo każde łączenie to potencjalne miejsce nieszczelności. W narożnikach taśmę składa się „na kant" lub nacina w połowie grubości i zagina pod kątem 90°. Na ścianie mocuje się ją punktowo pianką montażową niskoprężną lub kołkami z podkładką co 30-40 cm. Folia wystająca z taśmy kładzie się na izolacji i łączy z sąsiednim pasem na zakładkę 10 cm.

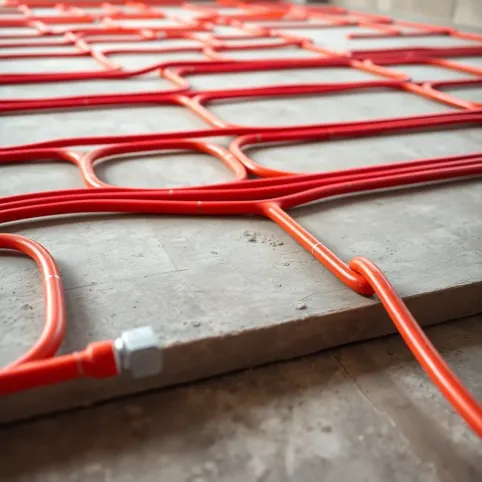

Rurki ogrzewania podłogowego układa się w pętle zgodne z projektem, z zapasem 10-15 cm przy ścianach i wewnętrznych profilach dylatacyjnych. Rurka nie może dotykać listwy dylatacyjnej bezpośrednio zostawia się 5 mm luzu, który kompensuje ruchy wylewki bez obciążania rurki. W przejściach przez dylatacje pośrednie rurki zabezpiecza się peszelami ochronnymi o długości 30-40 cm, by przenoszenie naprężeń nie przełożyło się na mikrouszkodzenia tworzywa.

Dylatacje pośrednie montuje się po ułożeniu rurek, ale przed zalewaniem wylewki. Profile PVC lub aluminiowe ustawia się wzdłuż wyznaczonej linii i mocuje do izolacji kołkami z szerokim łbem lub taśmą klejącą. Wkładka elastyczna (EPDM lub PVC) powinna wystawać ponad poziom wylewki o 2-3 mm po jej zatarciu nadmiar odcina się nożem. Profile układa się w jednej linii, bez załamań; w długich salonach łączy się je na styk, nie na zakładkę.

Wylewkę wylewa się pasami, zaczynając od strony najdalej od wejścia. Mieszanka powinna mieć konsystencję gęstoplastyczną i temperaturę 15-20°C zbyt zimna wylewka anhydrytowa źle rozpływa się przy taśmie, zbyt gorąca (powstała z wody grzanej na placu budowy) traci plastyczność. Po zatarciu i wstępnym związaniu (zwykle 24-48 h) nadmiar taśmy obwodowej odcina się ostrym nożem 5-10 mm powyżej poziomu posadzki. Cięcie zbyt nisko odsłania taśmę i tworzy mostek termiczny przy ścianie; cięcie zbyt wysoko utrudnia montaż cokołów.

Checklista przed wylaniem wylewki: taśma obwodowa ciągła, bez przerw, folia na izolacji, profile pośrednie zamontowane i wypoziomowane, rurki zabezpieczone peszelami w dylatacjach, ciśnienie w instalacji sprawdzone (6 bar przez 24 h bez spadku), temperatura w pomieszczeniu powyżej 5°C.

Case study: salon 45 m² bez dylatacji pośredniej

Salon 9 × 5 m, wylewka cementowa 7 cm, rurki PEX 16 mm w rozstawie 15 cm, temperatura wody 40/35°C, wykończenie: panele winylowe 8 mm. Brak dylatacji pośredniej w środku pola, tylko obwodowa 8 mm. Po pierwszym sezonie grzewczym pojawiły się trzy rysy: dwie w środku dłuższego boku, jedna w przejściu do kuchni. Panele zaczęły „pracować" otwierały się szczeliny przy łączeniach zamków. Koszt naprawy: kucie wylewki, ponowny montaż dylatacji pośredniej, wymiana około 30 m² paneli. Rachunek przekroczył 18 000 zł, czyli kilkakrotnie więcej niż profil aluminiowy za 1 200 zł, który załatwiłby sprawę na etapie budowy.

Najczęstsze błędy przy dylatacji wylewki z ogrzewaniem podłogowym

Brak dylatacji pośredniej przy najdłuższym boku powyżej 8 m to błąd, który kosztuje najwięcej. Norma PN-EN 1264 dopuszcza pola wylewki do 40 m² bez podziału, ale tylko wtedy, gdy najdłuższy wymiar nie przekracza 8 m. Kwadrat 7 × 7 m (49 m²) trzeba podzielić na dwa pola, prostokąt 5 × 9 m (45 m²) na trzy. Wielu wykonawców pomija tę zasadę, bo profil pośredni komplikuje układanie rurek. Efekt: po roku rysa w środku salonu, po dwóch pęknięta płytka lub odspojony panel.

Łączenie krótkich odcinków taśmy obwodowej w narożnikach to druga klasyka. Zamiast zagiąć taśmę, ekipa docina kawałki i zakłada je na siebie. Po wlaniu wylewki te łączenia się rozchodzą, woda zarobowa wylewa się pod izolację, a wylewka w narożniku schnie nierównomiernie. W narożnikach wypukłych (przy słupach, wykuszach) taśmę nacina się w połowie grubości od strony ściany i zagina, w narożnikach wklęsłych (przy wnękach) zostawia się zapas 5 mm na rozciągnięcie.

Mieszanie dylatacji obwodowej z dylatacją konstrukcyjną budynku to grzech ciężki. Dylatacja konstrukcyjna przechodzi przez całą wysokość kondygnacji od fundamentu po dach i dzieli budynek na niezależne bryły. Wylewka z ogrzewaniem podłogowym musi ją kontynuować w tej samej osi, z tą samą szerokością i z tym samym materiałem wypełniającym. Przeciąganie taśmy dylatacyjnej przez dylatację konstrukcyjną powoduje, że obie bryły „oddychają" razem, a naprężenia termiczne kumulują się w najsłabszym punkcie zwykle kilka metrów od dylatacji.

Uwaga: nigdy nie umieszczaj rurki ogrzewania podłogowego w obrębie dylatacji konstrukcyjnej budynku. Rurka przechodząca przez dylatację musi być chroniona peszelem o długości minimum 40 cm po każdej stronie i prowadzona w taki sposób, by mogła się swobodnie odkształcać o 5-10 mm bez naruszenia geometrii pętli.

Cięcie taśmy obwodowej na równo z wylewką pozbawia podłogę bufora przy samej ścianie. Wystające 5-10 mm listwy chroni cokół i pozwala na ruchy posadzki bez pękania fugi między ścianą a płytką. Wielu wykonawców odcina taśmę nożem równo z wylewką, bo „tak ładniej", a potem okazuje się, że podłoga pracuje i tynk przy cokoliku pęka w pierwszą zimę.

Brak ochrony rurki w przejściu przez dylatację pośrednią to błąd, który ujawnia się po kilku latach. Rurka PEX 16 mm bez peszla ochronnego w miejscu, gdzie wylewka „chodzi" raz w lewo, raz w prawo, zmęczeniowo pęka po 5-8 latach. Wyciek bywa niewielki, ale wystarczy, by zawilgocenia pojawiły się na suficie niższej kondygnacji. Naprawa wymaga kucia wylewki na odcinku 2-3 m, co oznacza przerwę w ogrzewaniu i remont wykończenia.

Użycie taśmy o zbyt małej wysokości to cichy błąd, który wychodzi po położeniu wylewki. Taśma 80 mm przy wylewce 60 mm zostawia 20 mm zapasu, który łatwo „pochłania" nierówna izolacja, błędy w pomiarach i warstwa kleju pod płytkami. Po kilku latach taśma może nie wystawać ponad poziom gotowej posadzki, a wtedy styk wylewki ze ścianą pracuje jak sztywne połączenie rysy, skrzypienie, odspojenia stają się kwestią czasu.

Wpływ temperatury wody na ruch wylewki

Parametry 35/45°C oznaczają, że woda wpływająca do pętli ma 45°C, a wracająca 35°C średnia 40°C. W wylewce cementowej 6 cm temperatura ustabilizuje się na poziomie 26-29°C (zależnie od rozstawu rurek i izolacji pod spodem). Różnica względem temperatury wyjściowej wylewki (15-18°C po związaniu) wynosi 8-14 K. Przy polu 10 m w najdłuższym boku wydłużenie wylewki cementowej wynosi 0,8-1,4 mm, anhydrytowej 0,6-1,1 mm. Te wartości mnoży się razy dwa (ruch dwukierunkowy) i dodaje rezerwę stąd wymóg taśmy minimum 5 mm, a w praktyce 8 mm jako bezpieczny standard.

Systemy niskotemperaturowe (30/35°C) emitują mniejsze naprężenia, ale nie eliminują ich. Różnica temperatur wylewki względem stanu wyjściowego spada do 3-6 K, ale cykl grzewczy powtarza się co roku przez dekady. Współczynnik zmęczenia materiału sprawia, że nawet niewielkie naprężenia kumulują się w mikropęknięciach, które w końcu wychodzą rysą w posadzce. Norma PN-EN 1264 limituje temperaturę powierzchni posadzki do 29°C w strefie przebywania i 35°C przy ścianach zewnętrznych to górna granica, której nie wolno przekraczać nawet przy bardzo niskim profilu grzewczym.

Kiedy koniecznie dzwonić po projektanta

Pomieszczenia o nieregularnym kształcie (L, T, podkowiaste), powierzchnie powyżej 60 m² w jednym polu oraz przejścia między kondygnacjami z ogrzewaniem podłogowym wymagają indywidualnego projektu dylatacji. Gotowe schematy „co 8 m profil" nie wystarczą, gdy wylewka musi ominąć słupy nośne, kanały wentylacyjne lub strefy bez ogrzewania (np. przy wannach, pod meblami na pełnej zabudowie). W takich przypadkach rozmieszczenie dylatacji powinien policzyć projektant instalacji sanitarnych lub konstruktor, uwzględniając rozkład temperatur i obciążeń użytkowych.

Dane techniczne i normy: współczynnik rozszerzalności liniowej wylewki cementowej 0,01 mm/(m·K), anhydrytowej 0,008 mm/(m·K); maksymalna temperatura powierzchni posadzki 29°C wg PN-EN 1264; maksymalne pole wylewki 40 m² bez dylatacji pośredniej, o ile najdłuższy wymiar nie przekracza 8 m; minimalna grubość taśmy obwodowej 5 mm, rekomendowana 8 mm; minimalna wysokość taśmy = grubość wylewki + 10-20 mm zapasu.

Źródła: PN-EN 1264 (ogrzewanie podłogowe badania i obliczenia), Warunki Techniczne jakim powinny odpowiadać budynki i ich usytuowanie (Rozporządzenie Ministra Infrastruktury), katalogi techniczne producentów rur PEX i systemów ogrzewania podłogowego (informacje o współczynnikach rozszerzalności i zalecanych polach wylewek).
