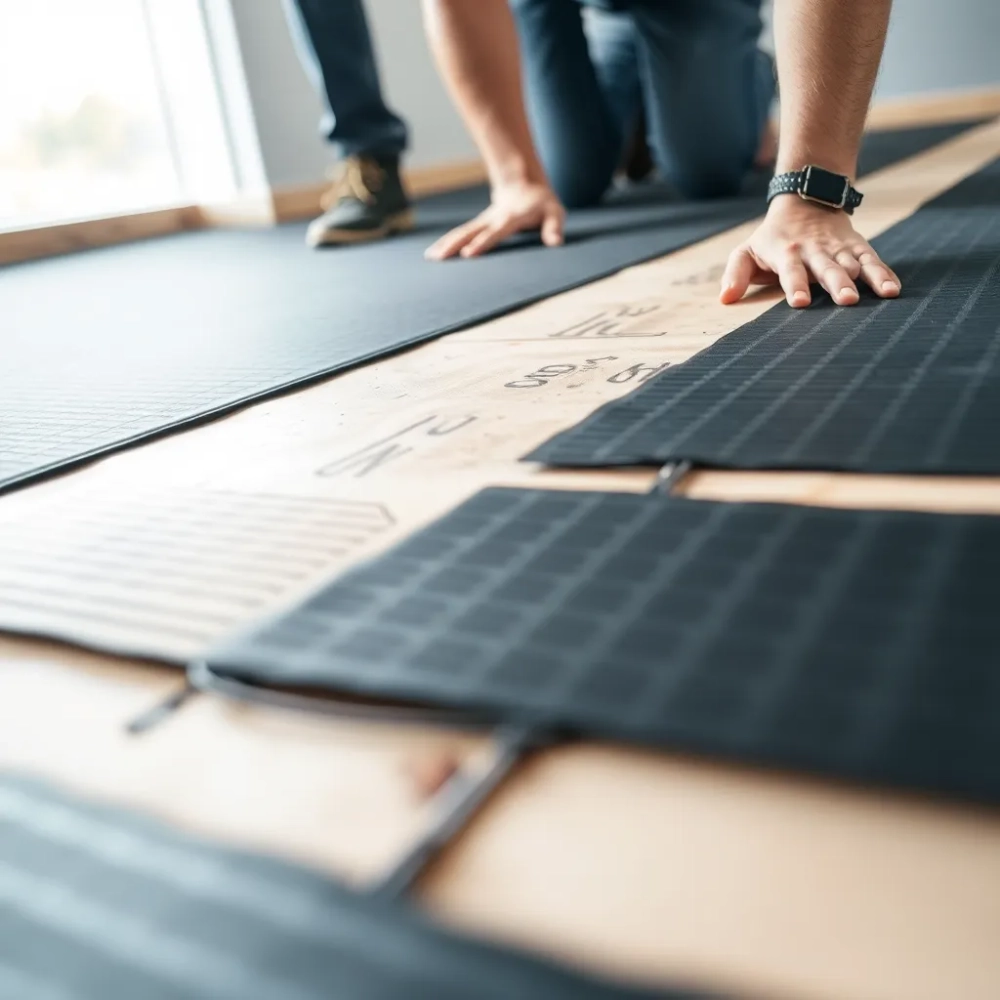

Ogrzewanie podłogowe na podczerwień montaż krok po kroku

Wybór ogrzewania podłogowego na podczerwień to decyzja, która łączy się z pytaniem o każdy milimetr przestrzeni pod panelem. Folia grzewcza daje realną szansę na ciepłą podłogę bez kucia, wylewki i tygodni oczekiwania na schnięcie betonu. Właśnie dlatego tak wielu inwestorów szuka dziś konkretnego schematu montażu, a nie ogólnikowych obietnic. Poniższy przewodnik prowadzi od doboru mocy, przez układ warstw, aż po uruchomienie systemu. Bez lania wody, bez ściemy, za to z liczbami, które inżynier bierze do projektu, a laik sprawdza na metrówce.

• Jak działa ogrzewanie podłogowe na podczerwień i dlaczego nadaje się pod panele
• Dobór folii grzewczej pod panele laminowane, winylowe i deskę warstwową
• Schemat warstw suchego systemu pod panele i deskę
• Ile kosztuje montaż folii grzewczej pod podłogą i kiedy zwraca się inwestycja
• Czego nie wolno przy montażu ogrzewania na podczerwień
• Najczęstsze pytania inwestorów

Jak działa ogrzewanie podłogowe na podczerwień i dlaczego nadaje się pod panele

Folia grzewcza to w zasadzie cienki grzejnik elektryczny rozłożony na całej powierzchni podłogi. Składa się z warstw PET o łącznej grubości 0,338 mm, pomiędzy którymi znajduje się matryca grafitowa. Gdy przez grafit przepływa prąd, drgania cząsteczek węgla zamieniają energię elektryczną w promieniowanie podczerwone o temperaturze docelowej 28°C. Ta granica wynika z zaleceń czołowych producentów podłóg pływających, którzy powyżej tej wartości dopuszczają ryzyko odkształceń paneli.

System zaliczany do bezpośrednich różni się od wodnego ogrzewania podłogowego brakiem wylewki anhydrytowej. Ciepło trafia do pomieszczenia w ciągu 15-30 minut od włączenia, zamiast czekać godzinami na rozgrzanie betonu. Pokrycie rzędu 70% powierzchni pozwala traktować folię jako główne źródło ciepła, nie tylko jako dogrzewkę. Wyjątek stanowią strefy z meblami bez nóżek lub ciężkimi materacami, których nie wolno stawiać na folii, bo blokują oddawanie ciepła i grożą przegrzaniem.

Suchy montaż oznacza też suchy powrót do użytkowania. Panel kładziemy od razu po rozłożeniu folii, bez przerw technologicznych. Łączna grubość całego zestawu (mata izolacyjna + folia + dwie warstwy paroizolacji + panel) sięga zaledwie 5,78 mm dla systemu pod panele laminowane. Dzięki temu rozwiązanie sprawdza się w remontach, gdzie każdy milimetr przy drzwiach ma znaczenie.

Dobór folii grzewczej pod panele laminowane, winylowe i deskę warstwową

Moc folii wynika bezpośrednio z gęstości warstwy grafitowej. Im grubsza matryca, tym więcej ciepła emituje ta sama powierzchnia. Na rynku polskim najczęściej spotyka się cztery warianty mocy, pokrywające niemal każdy scenariusz.

Zasada projektowa jest prosta: dobieramy najmniejszą moc, która pokrywa zapotrzebowanie cieplne pomieszczenia. Folia 60 W/m² w dobrze ocieplonym domu potrafi zaspokoić 100% zapotrzebowania na ciepło, a w starszym budynku ta sama folia starczy zaledwie na dogrzewanie. Dobór zaczyna się więc od audytu izolacyjności, nie od katalogu producenta.

Kompatybilność folii z konkretnymi typami podłóg

Panele laminowane (HDF/MDF) to najczęstszy wybór. Folia HD-G o mocy 60-140 W/m² pracuje pod nimi stabilnie, o ile producent paneli dopuszcza temperaturę powierzchni do 28°C. Sprawdzają się tu melaminowe powierzchnie imitujące drewno lub kamień. Unikaj paneli z wkładem drewnianym, który reaguje na cykliczne zmiany wilgotności pęcznieniem.

Panele winylowe SPC (ang. Stone Polymer Composite) to rdzeń z kamienia wapiennego i PCW. Wyróżnia je zerowa nasiąkliwość, dzięki czemu nadają się do kuchni, łazienek, stref SPA. Pod SPC stosuje się folię HD-PRO. Uwaga: klasyczne panele LVT (Luxury Vinyl Tile) na rdzeniu z pianki PVC odkształcają się pod wpływem ciepła i nie nadają się pod ogrzewanie foliowe. Różnica między SPC a LVT wygląda kosmetycznie, ale termicznie dzieli je przepaść.

Deska warstwowa (engineered wood) łączy naturalny fornir z wielowarstwowym rdzeniem. Wymaga folii o mocy do 80 W/m², by nie przekroczyć granicy 28°C. Zyskiem jest antystatyczność, niższe pylenie niż panele laminowane i możliwość cyklinowania. Deska masywna (lite drewno) nie współpracuje z folią zbyt dobrze, bo pęcznieje przy każdym sezonie grzewczym.

Schemat warstw suchego systemu pod panele i deskę

Prawidłowy układ warstw to fundament trwałości systemu. Pominięcie paroizolacji skutkuje kondensacją wilgoci w styropianowej macie, a brak maty izolacyjnej zmusza folię do grzania sufitu poniżej zamiast podłogi w pokoju. Poniżej rozkład od dołu, w kolejności montażu.

Suma grubości samych warstw dodawanych na istniejącym podłożu wynosi 13,54 mm dla wariantu z panelem laminowanym o grubości 8 mm. Jeśli producent podłogi zaleca cieńszy panel (np. 7 mm), łączna wartość spada do 12,54 mm. Wartość 5,78 mm pojawia się w dokumentacji, gdy pomijamy warstwę panelu i liczymy wyłącznie elementy systemu grzewczego z matą, folią i dwiema paroizolacjami.

Matę izolacyjną układamy na zakładkę lub łączyć taśmą aluminiową. Mata HD-XPS300 o wytrzymałości 300 kPa sprawdza się w pomieszczeniach mieszkalnych, natomiast HD-XPS700 (700 kPa) jest zarezerwowana dla stref o podwyższonym obciążeniu, takich jak korytarze biurowe czy kuchnie z ciężkimi sprzętami. Wybór maty wpływa na akustykę i straty ciepła w dół, a w konsekwencji na rachunek za prąd.

Schemat elektryczny i podłączenie termostatu

Każdy pas folii grzewczej ma dwa miedziane paski (bus-bary) wzdłuż krawędzi. Do nich lutujemy lub zaciskamy przewody zasilające w izolacji termoodpornej. Schemat elektryczny obejmuje pięć elementów: zasilanie 230 V, termostat, folię grzewczą, czujnik temperatury podłogi (montowany między pasami folii w peszelu) oraz przewody fazowy (brązowy) i neutralny (niebieski).

Termostat umieszczamy na wysokości 110-130 cm od podłogi, w miejscu nienarażonym na bezpośrednie słońce i przeciągi. Czujnik podłogowy to termistor NTC, który zamyka pętlę sprzężenia zwrotnego. Bez niego termostat pracuje tylko na podstawie temperatury powietrza, co prowadzi do przegrzewania folii przy pierwszym uruchomieniu. Połączenie wykonuje elektryk z uprawnieniami SEP, a po montażu wymagany jest pomiar rezystancji izolacji i ciągłości obwodu ochronnego.

Każdy obwód folii o łącznej mocy przekraczającej 3680 W (16 A przy 230 V) wymaga wydzielonego zabezpieczenia w rozdzielni. W praktyce oznacza to, że salon o powierzchni 20 m² z folią 140 W/m² pobiera 2800 W, co wciąż mieści się w jednym obwodzie. Łazienka 8 m² z folią 220 W/m² to 1760 W i osobny obwód z wyłącznikiem różnicowoprądowym 30 mA.

Ile kosztuje montaż folii grzewczej pod podłogą i kiedy zwraca się inwestycja

Koszt materiałów dla pomieszczenia 20 m² zamyka się w kwocie 3500-5800 PLN, zależnie od mocy folii i wybranego panelu. Rozbicie wygląda następująco: folia grzewcza stanowi około 55% budżetu, mata izolacyjna 12%, termostat z czujnikiem 15%, paroizolacja i okablowanie 8%, panel laminowany 10%. Robocizna elektryka to dodatkowe 40-70 PLN/m², ale wiele osób decyduje się na montaż własnoręczny w części przygotowawczej (maty, paroizolacja) i zlecenie tylko podłączenia.

Roczny koszt eksploatacji folii o mocy 80 W/m² w pokoju 15 m² (1200 W), pracującej 8 godzin dziennie przez 7 miesięcy sezonu grzewczego, wynosi orientacyjnie 1900-2400 PLN przy taryfie G11. Dla porównania: ogrzewanie gazowe tego samego pomieszczenia to 1400-1800 PLN/rok, a pompa ciepła typu powietrze-woda 900-1200 PLN/rok. Folia wygrywa dopiero w duecie z instalacją fotowoltaiczną.

W domu z instalacją PV o mocy 5-6 kWp koszt eksploatacji folii spada o 50-70% w sezonie wiosenno-letnim i o 20-30% zimą, gdy autokonsumpcja pokrywa część zapotrzebowania. Zwrot z inwestycji w same panele fotowoltaiczne (5-6 lat) skraca się wówczas o dodatkowe 1-2 lata, bo ta sama energia zasila zarówno folię, jak i sprzęty domowe. W budynkach pasywnych i energooszczędnych folia staje się wręcz dominującym źródłem ciepła, a montaż pompy ciepła traci ekonomiczne uzasadnienie.

Czego nie wolno przy montażu ogrzewania na podczerwień

Uwaga: materace, dywany z gumowym spodem, szafy bez nóżek i wszelkie elementy blokujące emisję ciepła mogą uszkodzić folię w ciągu kilku tygodni. Między folią a podłogą pływającą potrzebna jest cyrkulacja powietrza, a temperatura panelu nie może przekroczyć 28°C w punkcie styku z meblem. Reguła nóżek o wysokości minimum 3 cm dotyczy każdego mebla stojącego na ogrzewanej strefie.

Folia grzewcza nie toleruje też klasycznych paneli LVT (Luxury Vinyl Tile) z rdzeniem piankowym. Pianka PVC mięknie w temperaturze 30-35°C, a laminowanie winylu pęka przy powtarzalnych cyklach grzania i stygnięcia. Na rynku wciąż pojawiają się oferty łączące te dwa produkty, ale montaż takiego zestawu kończy się reklamacjami po pierwszym sezonie.

Cięcie folii dozwolone jest wyłącznie w wyznaczonych strefach cięcia, oznaczonych przerywaną linią co 25 cm. Nacinanie wzdłuż pasa grafitowego powoduje przerwę w obwodzie i nierównomierne nagrzewanie. Folię rozwijamy równolegle, nie na zakładkę. Połączenia elektryczne lutowane lub zaciskane zaciskami typu KCS, każde zaizolowane dwoma warstwami koszulki termokurczliwej, a następnie zaklejone taśmą butylową.

Wskazówka praktyczna: czujnik podłogowy umieszczaj w peszelu o średnicy 10 mm, wciągniętym w warstwę maty izolacyjnej. Dzięki temu w razie awarii czujnika wyciągasz go i wymieniasz bez demontażu podłogi. Peszel prowadź w pętli serwisowej o promieniu 5 cm przy wejściu do ściany, tak by kabel mógł się swobodnie przesuwać.

Ścieżka decyzyjna w trzech krokach

Dobór folii zaczyna się od pomiaru pomieszczenia i typu podłogi, nie od ceny produktu. Rzućmy okiem na konkretne scenariusze, które pojawiają się w codziennej praktyce remontowej.

Każdy z tych pomieszczeń przechodzi identyczną ścieżkę kroków:

1. Pomiar powierzchni czynnej (bez stref pod wanną, szafą bez nóżek, ciężką zabudową). Mnożysz metraż przez 0,7 i otrzymujesz pole folii do zakupu.
2. Wybór typu folii na podstawie podłogi: HD-G pod laminat, HD-PRO pod SPC i deskę warstwową. Sprawdzenie certyfikatu zgodności z normą PN-EN 60335-2-96 dotyczącą elektrycznych urządzeń grzewczych podłogowych.
3. Dobór mocy folii do termoizolacyjności budynku i dostępnej mocy przyłączeniowej. W starym budownictwie bez termomodernizacji zaczynamy od 140 W/m², w nowym od 60 W/m².

Najczęstsze pytania inwestorów

Folia grzewcza pracująca 8 godzin dziennie zużywa mniej prądu niż suszarka do włosów. Pomieszczenie 15 m² z folią 80 W/m² pobiera 1200 W, czyli tyle co czajnik elektryczny w czasie gotowania wody. Przy taryfie dwustrefowej G12 uruchamianie folii w godzinach taniej energii (22:00-06:00 i 13:00-15:00) obniża koszt o 30-40%. Termostaty programowalne automatyzują ten proces bez udziału użytkownika.

Czas montażu zamyka się w jednym dniu roboczym dla pomieszczenia do 25 m². Rozpakowanie materiału i rozmierzenie folii zajmuje 2-3 godziny, ułożenie warstw izolacyjnych i paroizolacyjnych kolejne 2 godziny, podłączenie elektryczne przez uprawnionego fachowca 2-3 godziny. Po 24 godzinach od zakończenia prac podłoga nadaje się do pełnej eksploatacji. To tempo, którego żaden system mokry nie jest w stanie dorównać, gdyż wylewka anhydrytowa schnie od 7 do 21 dni.

Serwis ogranicza się do wizualnej kontroli połączeń raz na dwa lata i wymiany baterii w termostacie bezprzewodowym (jeśli występuje). Brak ruchomych części, brak płynów, brak mechanizmów, które mogłyby się zużywać. Gwarancja producentów folii sięga 10-15 lat, a żywotność prawidłowo eksploatowanej matrycy grafitowej przekracza 25 lat. To inwestycja na pokolenie, nie na remont.

Podsumowanie regulacyjne: montaż elektrycznej folii grzewczej reguluje norma PN-EN 60335-2-96 oraz przepisy Prawa Budowlanego (art. 5 ust. 1 i art. 29). Instalację wykonuje osoba z uprawnieniami SEP do 1 kV, a odbiór obejmuje pomiary ochronne zgodnie z normą PN-HD 60364. W budynkach mieszkalnych folia zalicza się do ogrzewania elektrycznego i wymaga wpisu do dokumentacji projektowej, gdy stanowi główne źródło ciepła.

Co zrobić teraz

Znajdź projekt swojego mieszkania i zmierz powierzchnię pomieszczenia, które planujesz ogrzać. Pomnóż ją przez 0,7 i sprawdź, czy wynik mieści się w zakresie rozsądnej mocy przyłączeniowej Twojego mieszkania. Jeśli tak, dobierz folię 80 W/m² dla standardowego bloku lub 140 W/m² dla domu z wentylacją mechaniczną. Dobierz termostat z czujnikiem podłogowym, matę HD-XPS300 i dwie rolki paroizolacji. Zamów wszystko razem w jednym zestawie z dostawą, a unikniesz przepłacania za pojedyncze komponenty.

Źródła danych: PN-EN 60335-2-96 (urządzenia grzewcze podłogowe), PN-HD 60364 (instalacje elektryczne niskiego napięcia), Prawo Budowlane (Dz.U. 1994 nr 89 poz. 414 z późn. zm.), karty techniczne folii grzewczych HD-G i HD-PRO, dane katalogowe mat HD-XPS300 i HD-XPS700, wytyczne producentów podłóg pływających (klasa reakcji na temperaturę 28°C), specyfikacje paneli SPC i laminowanych zgodne z normą EN 16511. Strony referencyjne: pkn.pl (Polski Komitet Normalizacyjny), isap.sejm.gov.pl (Internetowy System Aktów Prawnych), labels.floordecor.org (europejskie klasyfikacje podłóg laminowanych).
