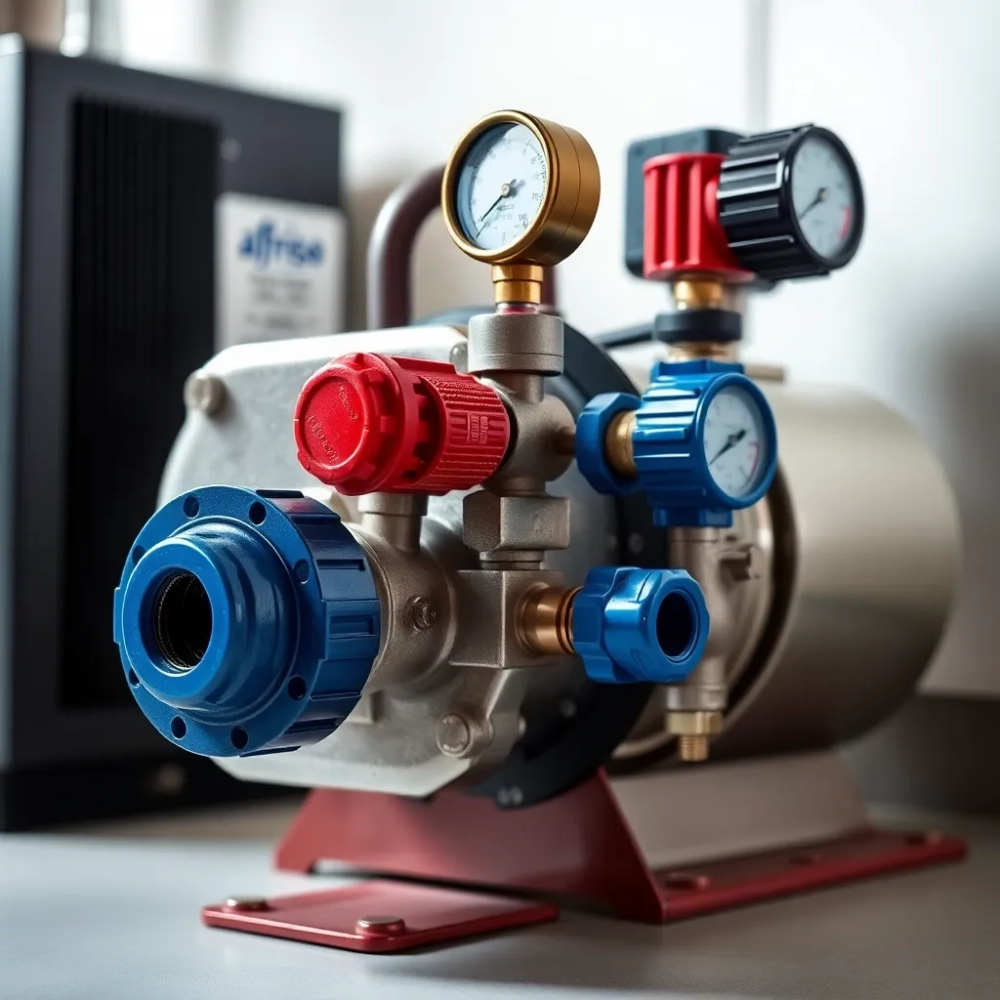

Grupa pompowa do podłogówki Afriso – jaki wariant wybrać?

Szukanie gotowej grupy pompowej do podłogówki od Afriso zwykle zaczyna się od jednego konkretnego dylematu: który wariant z linii PrimoTherm K faktycznie pasuje do kotłowni, mocy źródła i typu obiegu. Poniżej znajdziesz rozbicie trzech wersji 180-1, 180-2 i 180-3, technikę doboru Kvs, listę montażowych pułapek oraz porównanie z sąsiednimi seriami, żeby decyzja zapadła na podstawie parametrów, a nie domysłów.

• PrimoTherm K 180-1 vs 180-2 vs 180-3 różnice i zastosowanie
• Jak dobrać grupę pompową Afriso do źródła ciepła i mocy instalacji
• Montaż grupy pompowej Afriso krok po kroku najczęstsze błędy
• PrimoTherm K a sąsiednie serie krótkie porównanie
• Dla kogo jest każdy z wariantów
• Checklista przed zakupem
• FAQ wplecione w treść

PrimoTherm K 180-1 vs 180-2 vs 180-3 różnice i zastosowanie

Linia PrimoTherm K to kompaktowe węzły montażowe zaprojektowane pod źródła ciepła do 50 kW. Wspólny mianownik wszystkich trzech wariantów stanowi obudowa z izolacji EPP, termometry wbudowane w zasilanie i powrót, zawór zwrotny na powrocie oraz gniazdo ProClick umożliwiające błyskawiczne wpięcie siłownika bez narzędzi. Różnice zaczynają się tam, gdzie instalacja zaczyna żyć własnym życiem: przy średnicy przyłączy, typie obiegu oraz współpracy z konkretną pompą obiegową.

Wariant 180-1 to obieg bezpośredni w średnicy DN25 z króćcami 1 cal. Stosuje się go wszędzie tam, gdzie temperatura zasilania z kotła lub pompy ciepła odpowiada temperaturze projektowej podłogówki albo grzejników, czyli przeważnie w instalacjach z buforem akumulacyjnym ABT ustawionym na stałą wartość lub z pompą ciepła sterowaną krzywą grzewczą. Brak zaworu mieszającego oznacza najniższy opór hydrauliczny i najprostszą hydraulikę, co przy małych mocach do 12-15 kW przekłada się na tańszą pompę i mniejsze rachunki za prąd.

Wariant 180-2 to obieg mieszający z trójdrogowym zaworem termostatycznym, również w średnicy DN25. Zawór utrzymuje zadaną temperaturę zasilania niezależnie od tego, co robi źródło ciepła, więc grupa sprawdza się w klasycznych kotłowniach węglowych, na pellet albo w układach mieszanych, gdzie grzejniki potrzebują 60-70°C, a podłogówka 35-40°C. Współpraca z siłownikami ACT ProClick lub ARC ProClick pozwala z kolei sterować zaworem elektronicznie z regulatora pokojowego.

Wariant 180-3 to obieg mieszający ze stałą temperaturą 60°C w średnicy DN32. Średnica 1¼ cala zdejmuje ograniczenie hydrauliczne, które przy mocy powyżej 20 kW zaczyna ciąć przepływ w DN25 i wymuszać pracę pompy na wysokich obrotach. Stałe 60°C na zasilaniu predestynuje ten wariant do współpracy z grzejnikami w dużych domach albo w obiektach usługowych, gdzie podłogówka pojawia się jedynie w strefach sanitarnych. Pompę obiegową użytkownik dobiera samodzielnie pod Kvs zaworu, najczęściej modele Wilo Para, Grundfos UPM3 lub dedykowane serie tego samego producenta co reszta kotłowni.

Ceny w tabeli obejmują sam korpus grupy z izolacją i termometrami, bez pompy obiegowej. W wersji z pompą Afriso dopłata wynosi zwykle od 380 do 620 PLN netto, w zależności od modelu. Rekomendacja eksperta: do kotłowni z buforem i podłogówką do 120 m² najczęściej trafia 180-2, ponieważ zawór mieszający amortyzuje wahania temperatury kotła i chroni posadzkę przed przegrzaniem.

Jak dobrać grupę pompową Afriso do źródła ciepła i mocy instalacji

Dobór grupy pompowej nie zaczyna się od ceny ani od nazwy modelu, lecz od trzech twardych danych wejściowych: mocy źródła ciepła, wymaganego przepływu i docelowej temperatury zasilania obiegu. Te trzy wartości jednoznacznie wskazują wariant, a dobór na oko kończy się albo szumem w instalacji, albo niedogrzanymi pomieszczeniami przy pełnych obrotach pompy.

Kvs zaworu a moc obiegu

Kvs określa, ile metrów sześciennych wody przepuści zawór przy spadku ciśnienia 1 bar. W praktyce przyjmowane jest uproszczenie: Kvs = Q/(ΔT·1,16), gdzie Q to moc obiegu w kW, a ΔT to różnica temperatur zasilania i powrotu, zwykle 5-10 K dla podłogówki i 15-20 K dla grzejników. Przy podłogówce 10 kW i ΔT = 8 K Kvs wynosi około 1,1 m³/h, co plasuje obieg w zakresie obsługiwanym przez zawór trójdrogowy w 180-2. Wartość Kvs nie jest tożsama z mocą, choć w katalogach pojawiają się obok siebie.

Dobieranie zaworu „na oko" albo na podstawie samej średnicy króćców to najczęstsza przyczyna pukania i szumu w instalacji. Zbyt duże Kvs przy małym przepływie wymusza dławienie zaworem, a każde dodatkowe obroty pokrętła to strata ciśnienia, którą pompa musi skompensować.

Średnica, pompa, regulator

Średnica DN25 obsługuje obiegi do około 20 kW przy typowych ΔT instalacji podłogowej. Powyżej tej granicy opory hydrauliczne rosną nieliniowo i sensowniejszy staje się DN32 z 180-3. Pompę dobiera się nie tylko do wydajności, ale też do krzywej pracy zaworu mieszającego: najgłośniejsza instalacja to ta, w której pompa tłoczy 4 m³/h przy zaworze ustawionym na Kvs = 1,6.

Regulatory współpracujące z gniazdem ProClick to ACT (sterowanie punktem stałym), ARC (sterowanie pogodowe) oraz ARM 343 (sterownik ogrzewania podłogowego z siłownikiem termoelektrycznym). Wybór regulatora wpływa na komfort regulacji, ale nie zmienia hydrauliki grupy, dlatego może być etapowany: najpierw uruchomienie na ACT, potem rozbudowa o ARC po zamontowaniu czujnika zewnętrznego.

• Moc źródła ciepła określ, czy instalacja pracuje w trybie stałotemperaturowym (pompa ciepła, kondensacyjny kocioł gazowy) czy zmiennotemperaturowym (kocioł na pellet, węgiel).
• Typ obiegu bezpośredni (180-1) tylko przy pełnej zgodności temperatur; mieszający (180-2/180-3) zawsze, gdy źródło pracuje powyżej temperatury projektowej podłogówki.
• Średnica przyłączy DN25 do 20 kW, DN32 powyżej.
• Docelowy regulator ProClick umożliwia wymianę ACT na ARC bez demontażu grupy.

Kompatybilność z buforem i sprzęgłem

Bufor akumulacyjny ABT wpinany jest przed grupą pompową, a sprzęgło hydrauliczne BLH między źródłem a rozdzielaczem obiegów. PrimoTherm K 180-2 i 180-3 mają fabryczne króćce do montażu czujnika temperatury, więc współpraca z buforem wymaga jedynie odpowiedniej tulei zanurzeniowej. Bez sprzęgła przy kilku obiegach pompy zaczynają „kraść" sobie przepływ, a zawór mieszający przestaje stabilizować temperaturę.

Montaż grupy pompowej Afriso krok po kroku najczęstsze błędy

Montaż grupy pompowej zajmuje doświadczonemu instalatorowi od 40 do 90 minut, ale lista potencjalnych wpadek jest zaskakująco długa. Poniżej kolejność, która eliminuje większość problemów jeszcze przed pierwszym uruchomieniem.

Kolejność prac

Grupę montuje się na ścianie kotłowni lub na konsolach bezpośrednio za źródłem ciepła. Najpierw poziomuje się korpus, potem dokręca przyłącza, na końcu wpina pompę i siłownik. ProClick działa na zasadzie zatrzasku bayonetowego: siłownik nasadzany jest bez narzędzi, a zabezpieczenie przed przypadkowym wypięciem stanowi metalowy klips. Pompa wchodzi w gniazdo 1½ cala i wymaga uszczelki płaskiej, nie o-ringowej, bo ciśnienie w instalacji wypychałoby ją przy każdym rozruchu.

Typowe błędy montażowe

Zły kierunek pompy. Strzałka na korpusie pompy musi pokrywać się z kierunkiem przepływu w grupie. Odwrócona pompa nie tłoczy wody, a jedynie ją podgrzewa od samej pracy mechanicznej. Efekt: kocioł pracuje, grzejniki zimne, a pompa parzy w dotyku.

Brak zaworów odcinających przed i za grupą. Bez zaworów kulowych każda wymiana pompy albo siłownika wymaga spuszczania całej instalacji. W grupach PrimoTherm K króćce są przygotowane pod standardowe zawory z półśrubunkiem, więc pominięcie tego elementu to rezygnacja z wygody, za którą zapłacono już w cenie.

Napięcie na siłowniku bez wcześniejszego odpowietrzenia. Powietrze w obiegu zaworu mieszającego powoduje, że siłownik pracuje na sucho i po kilku tygodniach zaczyna hałasować. Odpowietrzanie wykonuje się przez najwyższy punkt instalacji po napełnieniu, jeszcze przed podaniem napięcia na siłownik.

Montaż czujnika temperatury bez tulei zanurzeniowej. Tuleja pozwala na wymianę czujnika bez spuszczania wody. Bez niej każda awaria czujnika kończy się opróżnianiem instalacji w najmniej odpowiednim momencie, czyli zwykle w lutym.

Po zakończeniu montażu ustawia się pompę na drugi lub trzeci bieg przy ΔT = 8-10 K. Pierwszy bieg w podłogówce to zwykle za mało, a najwyższy generuje niepotrzebne zużycie energii i szum w rurach.

Schemat pracy układu

Pełny obieg wygląda następująco: kocioł lub pompa ciepła (1) → sprzęgło hydrauliczne BLH (2) → bufor ABT (3) → grupa pompowa PrimoTherm K (4) → rozdzielacz podłogowy albo grzejnikowy (5). Bufor wyrównuje temperaturę między źródłem a obiegami, sprzęgło rozdziela wydajności pomp, a grupa odpowiada za właściwą temperaturę i przepływ w konkretnym obiegu. Pominięcie sprzęgła przy dwóch obiegach o różnych wymaganiach hydraulicznych kończy się niestabilną pracą zaworu mieszającego.

PrimoTherm K a sąsiednie serie krótkie porównanie

Linia PrimoTherm to poprzednia generacja grup pompowych tego samego producenta, różniąca się brakiem gniazda ProClick oraz cieńszą izolacją termiczną. PrimoTherm C wchodzi do oferty jako wariant kompaktowy do małych kotłowni, gdzie liczy się każdy centymetr zabudowy. Serie BPG i BTA/BRA to rozwiązania bardziej rozbudowane, dedykowane instalacjom przemysłowym oraz układom ze stacją mieszkaniową.

W typowej kotłowni domowej do 35 kW PrimoTherm K wygrywa z poprzednią generacją przede wszystkim wygodą serwisu. Wymiana siłownika w starszej linii wymagała spuszczania wody i demontażu zaworu, w nowej zajmuje dosłownie kilkanaście sekund.

Dla kogo jest każdy z wariantów

PrimoTherm K 180-1 sprawdza się u inwestorów z pompą ciepła sterowaną pogodowo i buforem akumulacyjnym, gdzie źródło samo trzyma temperaturę zasilania w granicach 35-40°C. To także naturalny wybór przy modernizacji instalacji, w której obiegi już pracują bez mieszania, a inwestor chce jedynie uporządkować hydraulikę.

PrimoTherm K 180-2 trafia do kotłowni z kotłem na pellet albo węgiel, gdzie temperatura kotła waha się od 50 do 80°C. Zawór mieszający przycina ją do zadanej wartości i chroni podłogówkę przed szokami termicznymi. Rekomendacja eksperta: w domach z dwoma obiegami (parter podłogówka, piętro grzejniki) najczęściej pada na 180-2 właśnie ze względu na uniwersalność.

PrimoTherm K 180-3 adresowany jest do domów o powierzchni powyżej 180 m² oraz obiektów usługowych. Średnica DN32 zdejmuje ograniczenia hydrauliczne, a stałe 60°C upraszcza dobór zaworów termostatycznych w grzejnikach. Przy instalacjach z buforem o pojemności powyżej 500 litrów grupa potrafi utrzymać stabilną temperaturę nawet przy głębokim rozładowaniu zasobnika.

Kiedy nie stosować PrimoTherm K

Przy źródłach ciepła powyżej 50 kW sięga się po rozwiązania przemysłowe z osobną pompą i zaworem o większym Kvs. Przy instalacjach kaskadowych kilku kotłów lepiej sprawdza się grupa z niezależnym sterowaniem każdego obiegu, a nie pojedynczy PrimoTherm K.

Checklista przed zakupem

Drukowalna lista siedmiu punktów, które warto mieć przed wyborem konkretnego wariantu. Każdy z nich wpływa na decyzję bardziej niż cena, choć cena też bywa decydująca przy ograniczonym budżecie.

• Źródło ciepła: typ, moc nominalna, zakres temperatur pracy.
• Typ obiegu: bezpośredni czy mieszający; ile obiegów łącznie.
• Średnica przyłączy: zgodność z istniejącą instalacją albo nowym projektem.
• Pompa obiegowa: producent, model, krzywa pracy.
• Regulator: ACT, ARC czy ARM 343; planowane rozbudowy automatyki.
• Bufor i sprzęgło: obecność, model, miejsce montażu.
• Zapas na przyszłość: możliwość dołożenia obiegu albo wymiany źródła bez wymiany grupy.

Kvs ≠ moc to dwie różne wielkości fizyczne. Moc zależy od temperatury, Kvs od geometrii zaworu. Mylenie ich prowadzi do zaworu o zbyt dużym lub zbyt małym przelocie względem rzeczywistego przepływu.

FAQ wplecione w treść

Czy grupa pompowa PrimoTherm K 180-2 współpracuje z każdą pompą obiegową? Tak, pod warunkiem zachowania długości montażowej 130 mm i przyłącza 1½ cala. Producenci pomp tacy jak Wilo, Grundfos czy DAB mają modele w tym standardzie.

Czy potrzebny jest sprzęgło hydrauliczne? Przy jednym obiegu oraz buforze akumulacyjnym sprzęgło nie jest obligatoryatoryjne. Przy dwóch i więcej obiegach z różnymi pompami sprzęgło rozdziela ich wydajności i chroni przed wzajemnym zakłócaniem.

Ile trwa gwarancja na grupę pompową? Standardowo 24 miesiące, z przedłużeniem do 60 miesięcy po rejestracji na stronie producenta w ciągu 30 dni od zakupu. Rejestracja obejmuje wpisanie numeru seryjnego i danych instalatora.

Źródła i normy

Podstawą do projektowania instalacji ogrzewania podłogowego pozostaje norma PN-EN 1264 „Ogrzewanie podłogowe wodne". Wymiarowanie zaworów mieszających opiera się na arkuszu PN-EN 215, a armatura kotłowni odwołuje się do dyrektywy ciśnieniowej 2014/68/UE. Karty techniczne poszczególnych wariantów PrimoTherm K dostępne są w sekcji katalogowej producenta pod adresem afriso.pl.

Gotowy węzeł PrimoTherm K skraca czas montażu w kotłowni średnio o 2-3 godziny względem układu składanego z pojedynczych zaworów, pompy i izolacji termicznej. Mniej połączeń gwintowanych oznacza mniejsze ryzyko rozszczelnienia w pierwszych tygodniach eksploatacji, gdy instalacja pracuje jeszcze w podwyższonych temperaturach rozruchowych. Zapytanie ofertowe z konkretnym wariantem, mocą źródła i listą obiegów pozwala dobrać grupę pod realne warunki, a nie średnie katalogowe.
