Mieszacz do podłogówki Wilo: ciepło pod stopami bez przepłacania

Stałoprędkościowa pompa przy ogrzewaniu podłogowym to cichy pożeracz prądu i komfortu temperatura wody skacze, termostaty się buntują, a rachunek rośnie. Mieszacz do podłogówki Wilo z elektroniczną pompą Wilo Para 25/130 rozwiązuje oba problemy jednym ruchem: precyzyjnie podmiesza wodę, sam dopasowuje obroty do oporu instalacji i przez lata pobiera tyle mocy, co mała żarówka LED. Poniżej pełne spojrzenie na parametry, montaż, oszczędności i dobór zestawu do konkretnego metrażu.

• Parametry techniczne zestawu Wilo Para 25/130 i zaworu ESBE
• Montaż mieszacza Wilo krok po kroku przy rozdzielaczu
• Oszczędność energii: pompa elektroniczna kontra standardowej generacji
• Jak dobrać grupę mieszającą Wilo do metrażu domu

Parametry techniczne zestawu Wilo Para 25/130 i zaworu ESBE

Podłogówka potrzebuje wody o temperaturze niższej niż ta, którą produkuje kocioł lub pompa ciepła w trybie grzewczym. Zadaniem grupy mieszającej jest wpięcie się między źródło ciepła a rozdzielacz i obniżenie temperatury do zakresu 30-45°C, w którym rury PEX lub PE-RT oddają ciepło równomiernie, bez efektu „duszenia" posadzki. W tym zestawie robi to trójdrogowy zawór ESBE sterowany ręcznie lub przez siłownik, a krążenie wymusza pompa elektroniczna, która reaguje na zmianę oporu instalacji w czasie rzeczywistym.

Sercem zestawu jest pompa Wilo Para 25/130/6-43/SC. Jej 130 mm to rozstaw króćców tyle trzeba, żeby wpasowała się w standardową szafkę rozdzielaczową bez przeróbek. Maksymalna wysokość podnoszenia 6 metrów słupa wody wystarcza spokojnie dla domu 80-230 m² z dwiema pętlami ogrzewania podłogowego, gdzie opory sięgają zazwyczaj 2,5-4 m. Cyfra 6-43 w nazwie nie jest przypadkowa to zakres poboru mocy: od 3 W w trybie czuwania do 43 W przy pełnym obciążeniu. Dla porównania, klasyczna pompa stałoprędkościowa ciągnie 60-120 W niezależnie od tego, czy w nocy termostaty zamknęły wszystkie pętle, czy dom grzeje się na full.

Pompa obsługuje trzy tryby regulacji: Δp-c (stała różnica ciśnień, preferowana dla ogrzewania podłogowego z zaworami termostatycznymi), Δp-v (proporcjonalna, dobra dla instalacji o zmiennym przepływie) i stałą prędkość jako tryb awaryjny. Wybór trybu odbywa się jednym przyciskiem na panelu pompy, bez potrzeby wgrywania oprogramowania. Praktyczna rada: tryb Δp-c w połączeniu z zaworem ESBE ustawionym na 38-42°C daje najstabilniejszą temperaturę podłogi w polskich warunkach klimatycznych, bez efektu cyklicznego przegrzewania łazienki i niedogrzania salonu.

Co dokładnie siedzi w środku zestawu

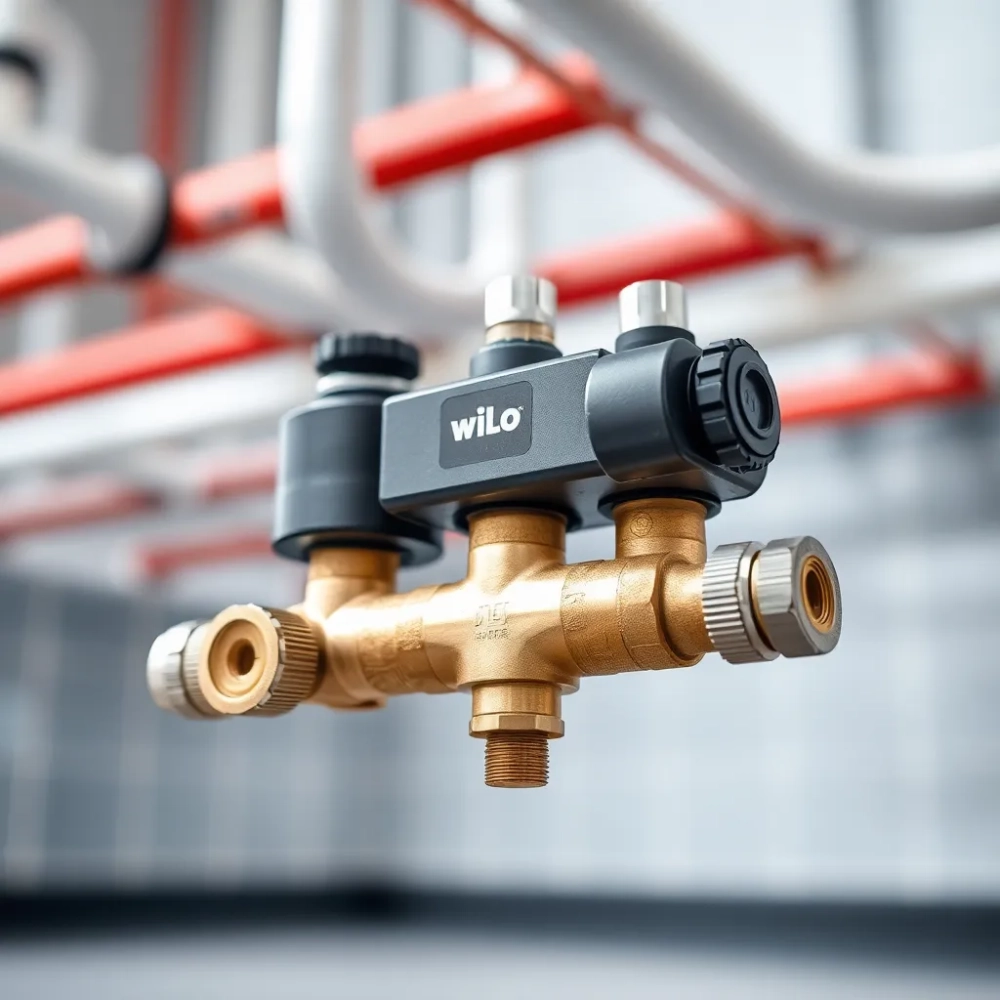

Po otwarciu pudełka użytkownik dostaje cztery kluczowe elementy wstępnie złożone na mosiężnym konsoli. Pierwsza to pompa Wilo Para 25/130/6-43/SC z kablem zasilającym 1 m i wtyczką można ją podłączyć do gniazdka lub bezpośrednio do szafki sterującej. Druga to zawór trójdrogowy ESBE z pokrętłem regulacyjnym i możliwością montażu siłownika (otwór nie jest zaślepiony na stałe, więc modernizacja na automatykę pogodową jest kwestią dokręcenia jednej śruby). Trzeci element to mosiężny układ mieszający z dwoma termometrami zasilania i powrotu oraz odpowietrznikiem automatycznym na górze korpusu. Czwarty to uchwyt montażowy z otworami co 150 mm, dopasowany do profili szafek rozdzielaczowych najpopularniejszych producentów w Polsce.

Mosiężny korpus waży ok. 4,2 kg nie jest to plastik narażony na pęknięcia przy pierwszym zamarzaniu instalacji w budowie. Termometry pokazują temperaturę w czasie rzeczywistym, co pozwala wzrokowo ocenić, czy zawór został ustawiony prawidłowo. Odpowietrznik automatyczny rozwiązuje problem, który przy tradycyjnym montażu ogrzewania podłogowego generuje osobną wizytę serwisu po napełnieniu układu w tym zestawie po prostu zostawiasz odpowietrznik otwarty na tydzień i sam wypuszcza mikropęcherzyki przy rozruchu.

Montaż mieszacza Wilo krok po kroku przy rozdzielaczu

Grupa mieszająca jest fabrycznie zmontowana, więc na miejscu pozostaje tylko podłączenie do rozdzielacza i źródła ciepła. To skraca czas montażu z typowych 3-4 godzin do około 45 minut dla instalatora, który robi to nie pierwszy raz. Nie wymaga lutowania całość łączy się na złączki zaciskowe lub skręcane, kompatybilne z rurą wielowarstwową 16 mm, PEX 16 i PE-RT 16.

Montaż zaczyna się od wyboru strony. Zestaw można ustawić zarówno po lewej, jak i po prawej stronie rozdzielacza ważne, żeby króciec zasilania (gorący z kotła) trafiał do zaworu ESBE, a króciec powrotu (schłodzony z podłogówki) szedł z powrotem do źródła ciepła. Pompa musi być zamontowana na zasilaniu, czyli między zaworem a rozdzielaczem tłoczy wodę już podmieszaną do poszczególnych pętli. Praca pompy „na powrocie" jest błędem, który objawia się nierównomiernym grzaniem i szumem w rurach woda podłogowa nie ma wystarczającego ciśnienia, żeby pokonać opory długich pętli.

Kolejny krok to podłączenie termometrów. Wyjścia G1/2" pasują do standardowych adapterów, więc nie ma potrzeby stosowania redukcji. Odpowietrznik na górze korpusu powinien być ustawiony pionowo nawet 5° odchyłu zmniejsza jego skuteczność. Po dokręceniu wszystkich połączeń mechanicznych układ napełnia się wodą lub mieszanką glikolową, odpowietrza, a następnie uruchamia pompę w trybie Δp-c. Ostrzeżenie: maksymalne ciśnienie robocze zestawu to 6 bar. W instalacjach z wieżą hydroforową ciśnienie może skakać do 8 bar koniecznie zamontuj reduktor ciśnienia przed grupą mieszającą, inaczej mosiężny korpus popęka po dwóch sezonach grzewczych.

Kompatybilność zestawu obejmuje wszystkie popularne rozdzielacze podłogowe na rynku polskim od stalowych niskich 1" po mosiężne wielofunkcyjne z rotametrem. Rozstaw króćców 130 mm pasuje do rozstawu belki rozdzielacza, więc montaż odbywa się bez żadnych przekładek. Przy modernizacji starszej instalacji, gdzie rozdzielacz ma rozstaw 100 mm lub 110 mm, stosuje się krótkie przedłużki nyplowe jeden z najtańszych elementów hydraulicznych.

Po pierwszym uruchomieniu pompa pobiera maksymalnie 3 W, bo opory są niskie przy pustych rurach. Po napełnieniu i odpowietrzeniu warto wykonać próbę szczelności 2 bar przez 30 minut, obserwując manometr. Spadek ciśnienia powyżej 0,1 bar oznacza nieszczelność najczęściej w złączkach zaciskowych, które nie zostały dociśnięte do oporu. Z doświadczenia hydraulików w Polsce wynika, że 90% problemów z pierwszego rozruchu podłogówki to powietrze w układzie, a 9% to niedokręcone złączki. Zostaje 1% na faktyczne usterki sprzętu.

Oszczędność energii: pompa elektroniczna kontra standardowej generacji

Różnica między pompą elektroniczną a stałoprędkościową nie jest kosmetyczna przy ogrzewaniu podłogowym to główna linia podziału kosztów eksploatacyjnych. Pompa elektroniczna reguluje obroty na podstawie różnicy ciśnień w instalacji i zwalnia, gdy termostaty zamykają pętle. Standardowa pompa kręci się cały czas z tą samą prędkością, niezależnie od tego, czy grzeje 200 metrów czy 30.

Skala oszczędności zaskakuje nawet osoby, które planują koszty eksploatacji. Dom 150 m² z 12 pętlami podłogówki pracuje 5500-7000 godzin rocznie, z czego większość to okresy, gdy część pętli jest zamknięta przez pokojowe termostaty. Pompa elektroniczna obniża obroty w tych momentach do minimum, pobierając 3-10 W zamiast 70 W. Przez 10 lat eksploatacji daje to 3960 kWh różnicy, czyli ok. 2570 zł przy aktualnej taryfie G11.

Poza oszczędnością energii pompa elektroniczna oferuje funkcje ochronne, które standardowe urządzenia nie mają. Automatyczne odpowietrzanie uruchamia cykl zwiększonych obrotów przy każdym starcie, żeby wypchnąć powietrze, które dostało się do wirnika. Funkcja odblokowania wirnika rozwiązuje najczęstszą awarię pompy po sezonie letnim zablokowanie osi przez osad wapienny. Zabezpieczenie silnika wyłącza pompę, gdy temperatura czynnika przekracza 110°C lub jest zbyt niska (ryzyko oblodzenia). To wszystko sprawia, że pompa elektroniczna w podłogówce to nie luksus, a inwestycja zwracająca się w pierwszych 3-4 sezonach grzewczych.

Jak dobrać grupę mieszającą Wilo do metrażu domu

Podstawowe pytanie, które zadaje większość inwestorów, brzmi: czy jeden zestaw wystarczy na mój dom, czy potrzebuję dwóch? Odpowiedź zależy od trzech zmiennych: łącznej powierzchni ogrzewanej podłogowo, liczby pętli i źródła ciepła. Poniższa checklista pozwala szybko ocenić, czy mieścisz się w specyfikacji zestawu.

Sprawdź, ile pętli liczy twoja podłogówka. Grupa mieszająca z zaworem Kvs 3,4 m³/h obsługuje 12-14 pętli bez problemów z rozdziałem wody. Powyżej tej liczby temperatura na ostatnich pętlach spada nawet o 5°C, co objawia się niedogrzaniem obrzeży domu. Jeśli projekt przewiduje 15 pętli lub więcej, konieczne są dwa rozdzielacze z dwoma grupami mieszającymi lub jeden rozdzielacz z modułem hydraulicznym o Kvs 6+ m³/h.

Łączna długość rury PEX lub PE-RT to drugi czynnik. Przyjmuje się, że 1 mb rury 16 mm ogrzewa ok. 0,12-0,18 m² podłogi przy rozstawie 15-20 cm. Dom 200 m² z podłogówką w 70% pomieszczeń to ok. 140 m² ogrzewanej powierzchni, czyli 780-1170 mb rury. Podzielone na 10-12 pętli daje 65-117 mb na pętlę mieści się w limicie 120 mb, choć instalator powinien sprawdzić, czy opory nie przekraczają 4 m słupa wody. Wskazówka: jeśli średnia długość pętli przekracza 100 mb, rozważ rozstaw rury 20 cm zamiast 15. Zmniejszysz opór o ok. 30%, a przy podłogówce w salonie komfort termiczny pozostanie taki sam, bo różnica 1-2°C jest niezauważalna dla stopy.

Źródło ciepła decyduje o zakresie temperatury zasilania. Zestaw reguluje 20-50°C, ale realnie potrzebuje źródła ciepła zdolnego do podania wody 55-65°C (dla podłogówki 30-40°C na pętlach). Kocioł kondensacyjny gazowy daje taką temperaturę bez trudu. Pompa ciepła powietrze/woda najczęściej też sobie radzi, ale w skrajne mrozy (-20°C) pracuje na granicy wydajności warto wtedy przewidzieć zawór mieszający z bypassem, który utrzymuje minimalną temperaturę. Kocioł węglowy stałotemperaturowy 80/60°C nie wymaga podmieszania właściwie wcale, ale inwestorzy coraz rzadziej wybierają to rozwiązanie z powodu norm emisyjnych PN-EN 303-5.

• Dom 80-120 m² jeden zestaw, 6-9 pętli, średnia długość 70 mb. Tryb Δp-c, źródło ciepła dowolne.
• Dom 120-180 m² jeden zestaw, 9-12 pętli, średnia długość 90 mb. Sprawdź opory przy rozstawie 15 cm.
• Dom 180-230 m² jeden zestaw, 12-14 pętli, średnia długość 100-110 mb. Pompa ciepła lub kocioł kondensacyjny rekomendowany.
• Dom 230+ m² dwa zestawy lub jeden z modułem o zwiększonym Kvs. Konsultacja z projektantem sanitarnym obowiązkowa.

Uwaga na modernizacje: przy wymianie starego kotła na pompę ciepła często okazuje się, że istniejąca pompa obiegowa jest za mocna. Pompa ciepła ma wbudowaną pompę wewnętrzną i wymaga niższego ciśnienia dyspozycyjnego niż 6 m. W takiej sytuacji wersja Wilo z niższym podnoszeniem (np. Para 25/130/4-43) będzie trafniejszym wyborem.

Gwarancja i sygnały zaufania

Producent pompy Wilo oferuje 3 lata gwarancji na cały zestaw elektroniczny obejmuje to wadliwe podzespoły, awarię wyświetlacza i uszkodzenia mechaniczne korpusu. Zawór ESBE objęty jest 5-letnią gwarancją producenta, niezależną od ceny zakupu zestawu. Mosiężny korpus grupy mieszającej ma gwarancję 10 lat na szczelność przy normalnym ciśnieniu i temperaturze nie powinien skorodować wcześniej niż instalacja zostanie zmodernizowana.

Najważniejszą informacją praktyczną jest dostępność serwisu. W przypadku awarii pompy w sezonie grzewczym liczy się czas standardowa procedura to wysyłka nowego egzemplarza w 48 godzin. Kupując zestaw z rozpoznawalnymi komponentami (Wilo, ESBE), zamiast taniej chińskiej podróbki, dostajesz pewność, że serwis jest realny, a nie tylko deklarowany w karcie gwarancyjnej. Dotychczasowe wdrożenia w Polsce obejmują kilkanaście tysięcy zestawów tego typu, zamontowanych zarówno w domach jednorodzinnych, jak i w niewielkich obiektach komercyjnych, co przekłada się na sprawdzoną bazę wiedzy instalatorów.

Grupa mieszająca z pompą elektroniczną Wilo Para 25/130/6-43/SC to jeden z najdojrzalszych technicznie produktów na polskim rynku. Łączy komponenty od dwóch europejskich producentów w gotowy, wstępnie złożony blok, który oszczędza czas instalatora i pieniądze inwestora przez następne 10-15 lat. Jeśli twoja podłogówka wymaga podmieszania, a źródło ciepła produkuje wodę powyżej 50°C, ten zestaw zaspokoi oba wymagania bez kompromisów.

Źródła danych: normy PN-EN 1264 (Ogrzewanie podłogowe wydajność cieplna) oraz PN-EN 303-5 (Kotły na paliwa stałe). Karty katalogowe producentów pomp Wilo i zaworów ESBE. Ceny orientacyjne rynku polskiego (hurtownie instalacyjne, IV kwartał 2024). Strony referencyjne: wilo.pl, esbe.se.
