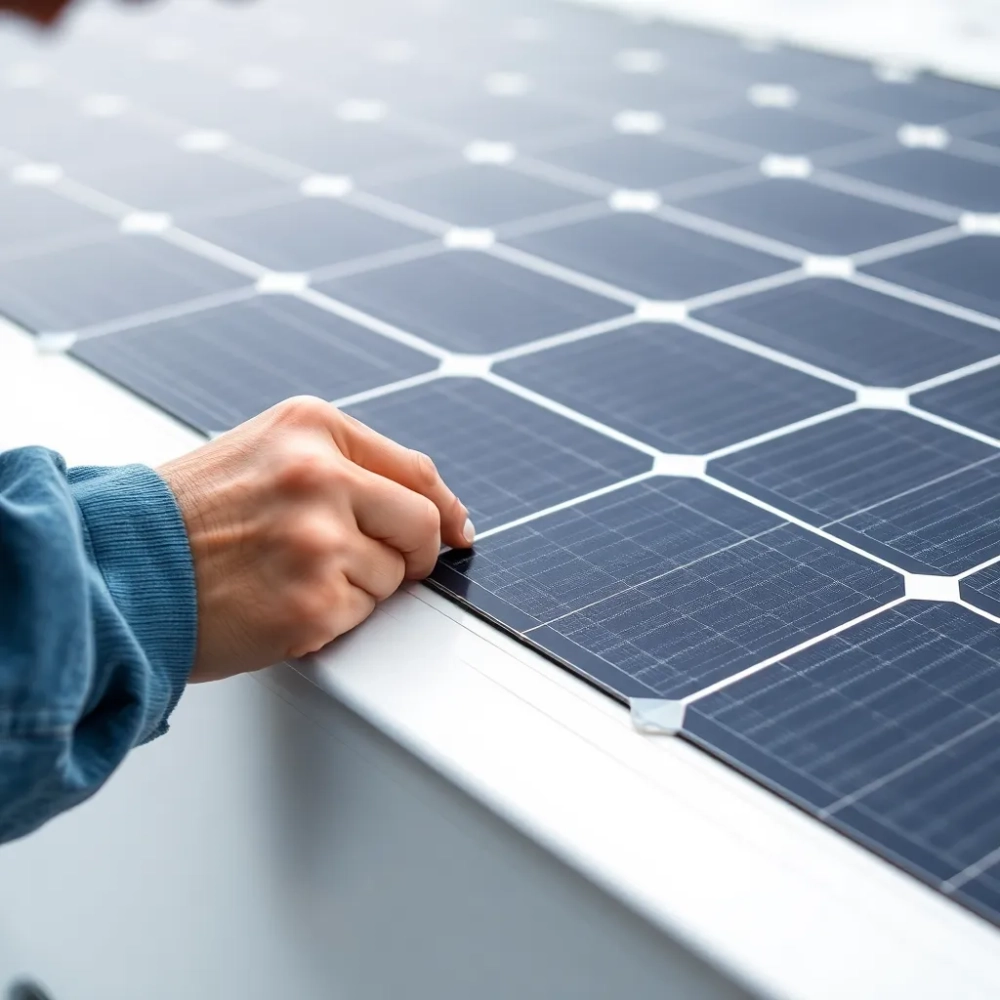

Montaż elastycznych paneli fotowoltaicznych krok po kroku
Brak prądu na kempingu oznacza wyłączoną lodówkę, niedziałające ładowarki i ciemność po zmroku, a montaż elastycznych paneli fotowoltaicznych na dachu przyczepy pozwala temu zaradzić w ciągu jednego dnia pracy. Cały zestaw 12V, od paneli po inwerter, daje się złożyć samodzielnie, jeśli zna się fizykę ogniwa, właściwości kleju Sika 252 i sposób, w jaki regulator MPPT wyszukuje punkt maksymalnej mocy. Poniższy przewodnik rozkłada tę instalację na czynniki pierwsze i pokazuje, dlaczego pewne decyzje ratują sprzęt, a inne potrafią go spalić w pierwszy słoneczny weekend.
- Kompletna lista komponentów do instalacji solarnej 12V
- Schemat podłączenia regulatora MPPT, przetwornicy i akumulatorów
- Najczęstsze błędy przy klejeniu paneli ETFE na dachu przyczepy
- Dobór przekroju przewodów i zabezpieczeń w instalacji kempingowej
- Checklist przed wyjazdem i konserwacja sezonowa
Kompletna lista komponentów do instalacji solarnej 12V
Zanim cokolwiek zacznie się kleić do dachu, trzeba policzyć, ile energii zużywa typowy dzień pod namiotem. Lodówka turystyczna kompresorowa ciągnie średnio 50 W, oświetlenie LED 20 W, a ładowarki smartfonów oraz laptopa kolejne 30 W. Przy czterech godzinach pełnego słońca w polskich warunkach letnich ogniwo monokrystaliczne 100 W dostarcza około 300 Wh, więc para paneli 100 W pokrywa zapotrzebowanie 100 W ciągłego poboru bez najmniejszego wysiłku.
Panele elastyczne z powłoką ETFE (etylen-tetrafluoroetylen) przewyższają klasyczne moduły sztywne odpornością na mikropęknięcia, ponieważ folia fluorowa nie żółknie i zachowuje transmisyjność powyżej 95% przez około 15 lat. Ich grubość 2-3 mm pozwala licować z dachem bez zauważalnych garbów, co obniża opór powietrza przy 130 km/h na autostradzie. Waga 1,8 kg na metr kwadratowy oznacza, że dwie sztuki 100 W dodają przyczepie niecałe 5 kg, czyli mniej niż dziecko na fotelu pasażera.
| Komponent | Parametr techniczny | Cena orientacyjna (PLN) |
|---|---|---|
| Panel elastyczny ETFE 100 W | Vmp 18 V, Imp 5,56 A, Voc 21,6 V | 320-420 |
| Regulator MPPT Tracer 2210AN 20 A | sprawność 98%, max Voc 100 V, Bluetooth | 380-460 |
| Miernik zdalny MT-50 | wyświetlacz LCD, odczyt SoC, Ah | 110-150 |
| Przetwornica AZO Sinus IPS 1000S PRO | 1000 W ciągłe, czysty sinus, sprawność 92% | 540-680 |
| Automatyczny przełącznik źródła APZ-1 | przełączanie | 130-170 |
| Rozłącznik FR301 40 A | bezpiecznik topikowy, 32 V DC | 25-35 |
| Klej Sika 252 | poliuretan, elastyczność 400%, utwardzanie 24 h | 45-55 |
| Akumulator żelowy 100 Ah | 12 V, C100, 600 cykli przy 50% DoD | 560-680 |
| Przewód solarny 2×4 mm² | podwójna izolacja, odporny na UV | 8-12 / m |
Dobór akumulatora decyduje o autonomii, a nie sam panel. Akumulator żelowy (GEL) toleruje głębokie rozładowania lepiej niż klasyczny kwasowo-ołowiowy AGM, bo elektrolit w formie żelu nie warstwuje się przy pracy cyklicznej. Lit żelazowo-fosforanowy (LiFePO4) wygrywa żywotnością 3000 cykli, lecz jego cena 1600-2200 PLN za 100 Ah wciąż odstrasza osoby jeżdżące na kemping trzy razy w roku. AGM pozostaje rozsądnym kompromisem dla większości użytkowników przyczep.
Porównanie technologii magazynowania energii
Akumulator żelowy (GEL)
Elektrolit w żelu krzemionkowym nie paruje, więc obudowa pozostaje szczelna nawet przy montażu na boku. Samorozładowanie 1-2% miesięcznie sprawia, że przyczepa stojąca całą zimę traci jedynie 20% pojemności. Cena 560-680 PLN za 100 Ah czyni go ekonomicznym wyborem dla instalacji do 200 W paneli.
Akumulator AGM
Elektrolit uwięziony w macie z włókna szklanego daje wyższe prądy rozładowania, co przydaje się przy jednoczesnym zasilaniu przetwornicy i lodówki. Wytrzymuje 400-600 cykli przy 50% głębokości rozładowania, a koszt 480-620 PLN za 100 Ah plasuje go między GEL a LiFePO4. Minus to wrażliwość na przeładowanie powyżej 14,4 V, dlatego regulator MPPT musi mieć precyzyjny profil absorpcji.
Schemat podłączenia regulatora MPPT, przetwornicy i akumulatorów
Schemat ideowy zaczyna się od dwóch paneli połączonych szeregowo, co podnosi napięcie do 36 V i zmniejsza straty w przewodzie na trasie dach-regulator. Regulator MPPT przetwarza to napięcie na 14,4 V ładowania, wyszukując punkt Vmp w czasie rzeczywistym przez algorytm perturbacji. Do wyjścia LOAD podpina się miernik MT-50, który pobiera dane przez port RS485 i pokazuje napięcie akumulatora, prąd ładowania oraz dzienną produkcję w watogodzinach.
Akumulatory łączone są równolegle, bo pojemności sumują się przy zachowaniu napięcia 12 V. Połączenie wykonuje się kablem o przekroju co najmniej 16 mm², aby uniknąć spadku napięcia powyżej 3% przy prądzie 80 A. Automatyczny przełącznik źródła APZ-1 wchodzi między akumulator a przetwornicę, przełączając zasilanie na sieć 230 V, gdy przyczepa zostaje podłączona do gniazdka kempingowego, a czas reakcji poniżej 10 ms chroni lodówkę przed resetem.
PANEL1 (+/-) --- PANEL2 (+/-)
|
| Voc ~ 43 V
v
+-------[ REGULATOR MPPT ]-------+
| PV+ BAT+ BAT- LOAD |
+--+-----+------+-------+-------+
| | | |
| [AKU1] [AKU1] [MT-50]
| | | |
| +------+ v
| | [PRZETWORNICA 12V->230V]
| | |
| +----[ APZ-1 ]-+
| 230 V
v
[BEZPIECZNIK 40 A]
Przetwornica IPS 1000S PRO wytwarza czysty sinus, który nie zakłóca pracy sprężarki lodówki ani ładowarek impulsowych. Montuje się ją możliwie blisko akumulatorów, bo każdy metr przewodu 6 mm² przy 80 A to strata około 0,15 V. Rozłącznik FR301 40 A odcina obwód w razie zwarcia, a jego charakterystyka topikowa 5 kA zgodna z PN-EN 60269-1 gwarantuje bezpieczne przerwanie łuku w instalacji niskonapięciowej.
Najczęstsze błędy przy klejeniu paneli ETFE na dachu przyczepy
Odklejający się panel to numer jeden na liście reklamacji w serwisach karawaningowych. Przyczyną jest zwykle pominięcie odtłuszczenia powierzchni acetonem, bo Sika 252 wiąże chemicznie z czystym poliuretanem lub metalami, a nie z warstwą kurzu i tłuszczu z drogi. Temperatura aplikacji poniżej 15°C spowalnia reakcję polimeryzacji i klej nie osiąga deklarowanej wytrzymałości na ścinanie 2,5 MPa, więc pierwsze podmuchi wiatru mogą zerwać wiązanie w ciągu kilku tygodni.
Drugi grzech to aplikacja kleju w pasmach zamiast na całej powierzchni. Klej Sika 252 ma gęstość 1,2 g/cm³ i schnąc skurczy się o około 5%, dlatego punktowe nakładki tworzą pęcherzyki powietrza, w które wciska się woda. Najlepiej rozprowadzić masę pacą ząbkowaną 4 mm na 100% spodniej strony panelu, a następnie docisnąć ciężarkiem 10 kg na 12 godzin. W upalne dni czas utwardzania skraca się do 6 godzin, ale gruntowanie podłoża primerem Sika 206 G+P pozostaje obowiązkowe na każdym dachu z tworzywa sztucznego.
Uwaga: montaż paneli słonecznych na dachu przyczepy może wpływać na gwarancję producenta nadwozia, ponieważ ingerencja w powłokę ochronną narusza warunki producenta. Przed wierceniem otworów pod przepust kablowy warto sprawdzić regulamin producenta oraz przepisy Ustawy z dnia 23 kwietnia 1964 r. Kodeks cywilny (Dz.U. 1964 nr 16 poz. 93) w zakresie rękojmi za wady fizyczne.
Trzeci błąd polega na prowadzeniu przewodu przez dach bez właściwiego przepustu. Woda kapilarnie wędruje w górę przewodu i po kilku miesiącach zaczyna niszczyć wełnę mineralną w podsufitce. Przepust kablowy typu Scanstrut DS-HD6-BLK z uszczelką EPDM rozwiązuje problem, bo ma klasę szczelności IP67 i kompensuje ruchy termiczne panelu do 3 mm. Brak takiego detalu oznacza, że pierwsza ulewa zmyje część izolacji.
Dobór przekroju przewodów i zabezpieczeń w instalacji kempingowej
Przekrój przewodu wynika z trzech wartości: prądu, odległości i dopuszczalnego spadku napięcia. Dla trasy panel-dach o długości 4 m i prądu 10 A spadek napięcia przy 4 mm² wynosi około 0,3 V, co daje 1,6% wartości roboczej. Ten sam odcinek przy przekroju 2,5 mm² traci 0,5 V, czyli 2,7%, a norma DIN 43982 dopuszcza maksymalnie 3%. Widać więc, że 4 mm² stanowi bezpieczną granicę dla typowej instalacji dwupanelowej.
| Przekrój (mm²) | Maks. prąd (A) | Długość trasy do 3 m | Długość trasy do 6 m |
|---|---|---|---|
| 2,5 | 15 | zalecany | zbyt duży spadek |
| 4 | 20 | optymalny | zalecany |
| 6 | 30 | optymalny | optymalny |
| 10 | 40 | nadmiarowy | optymalny |
Zabezpieczenie topikowe 40 A w obwodzie akumulator-przetwornica chroni przed skutkami pomyłki przy odwrotnej polaryzacji. Bezpiecznik FR301 działa, gdy prąd przekroczy 1,45 wartości nominalnej w ciągu godziny, a przy 200% reaguje w mniej niż minutę. Taki margines wystarcza, by uruchomienie kompresora lodówki (szczytowy prąd rozruchowy 12 A) nie stopiło topikówki.
Uziemienie instalacji solarnej pozostaje kwestią sporną wśród majsterkowiczów, ale norma PN-HD 60364-7-712 wymaga połączenia ramy panelu i ujemnego bieguna akumulatora z masą przyczepy. Brak uziemienia grozi uszkodzeniem regulatora MPPT przy wyładowaniu atmosferycznym w promieniu 1 km, bo napięcie indukowane w otwartym obwodzie panelu sięga 600 V. Przewód miedziany 6 mm² prowadzony do punktu masy na ramie podwozia rozwiązuje problem za kilkanaście złotych.
Kiedy nie warto montować paneli w przyczepie
Polskie prawo budowlane nie zabrania montażu paneli na pojeździe, lecz przepisy ruchu drogowego (Ustawa Prawo o ruchu drogowym, Dz.U. 1997 nr 98 poz. 602) zabraniają wystawania elementów poza obrys pojazdu powyżej 40 cm. Panele elastyczne mają grubość 3 mm, więc mieszczą się w normie, ale ich fragmenty mogą odstawać przy nierównym klejeniu. Gdy dach przyczepy ma żebra usztywniające i panel nie da się przykleić na płasko, lepiej zainwestować w bagażnik dachowy z ramą aluminiową.
Instalacja solarna nie zwróci się ekonomicznie, jeśli przyczepa stoi w garażu przez 11 miesięcy w roku. Koszt kompletnego zestawu 200 W z akumulatorem żelowym to około 2400 PLN, a zwrot przy 15 wyjazdach sezonowych po 5 dni wymaga około 6 lat. Wynajem paneli przenośnych 100 W za 30 PLN dziennie wychodzi korzystniej dla osób wyjeżdżających trzy razy w roku.
Checklist przed wyjazdem i konserwacja sezonowa
Rano przed startem warto sprawdzić trzy liczby na mierniku MT-50: napięcie akumulatora (12,6 V = pełen), prąd ładowania (powyżej 5 A = słońce pracuje) oraz dzienną produkcję w Ah (co najmniej 30 Ah w południe lipcowym). Napięcie poniżej 12,0 V oznacza, że akumulator stracił pojemność lub regulator nie ładuje prawidłowo. W takiej sytuacji bezpieczniej podpiąć ładowarkę sieciową 10 A przed wyjazdem.
Konserwacja sprowadza się do trzech czynności powtarzanych dwa razy w sezonie. Po pierwsze, przemycie paneli wodą z mikrofibry usuwa pyłki i odchody ptaków, które potrafią zredukować wydajność o 7% w ciągu miesiąca. Po drugie, kontrola złączy MC4 pod kątem korozji, bo para mosiądz-miedź w wilgotnym środowisku pokrywa się patyną i rośnie opór przejścia. Po trzecie, sprawdzenie momentu dokręcenia śrub na zaciskach akumulatora (8 Nm dla standardowego terminalu M8).
Wskazówka: akumulator żelowy przechowywany zimą powinien być naładowany do 80% i odłączony od instalacji. Samorozładowanie 2% miesięcznie sprawia, że w kwietniu napięcie spadnie do 12,4 V, co jest wartością bezpieczną dla chemii żelu.
Wymiana akumulatora po 4-6 sezonach intensywnej eksploatacji to konieczność, bo pojemność spada poniżej 60% wartości nominalnej. Objawem bywa konieczność uruchamiania przetwornicy tylko w pełnym słońcu, gdy akumulator nie utrzymuje napięcia powyżej 11,8 V przy obciążeniu 50 A. W takim momencie koszt 600 PLN za nowy GEL 100 Ah zwraca się w postaci spokoju na kolejne pięć sezonów kempingowych.
Źródła danych i norm
- Dane techniczne regulatora MPPT oraz przetwornicy: karty katalogowe producentów urządzeń fotowoltaicznych.
- Parametry kleju Sika 252: karta techniczna producenta chemii budowlanej.
- Norma PN-HD 60364-7-712: instalacje elektryczne w obiektach mieszkalnych, część 7-712 (fotowoltaika).
- DIN 43982: niemiecka norma spadku napięcia w instalacjach niskonapięciowych.
- PN-EN 60269-1: niskonapięciowe bezpieczniki topikowe, wymagania ogólne.
- Ustawa z dnia 23 kwietnia 1964 r. Kodeks cywilny (Dz.U. 1964 nr 16 poz. 93).
- Ustawa z dnia 20 czerwca 1997 r. Prawo o ruchu drogowym (Dz.U. 1997 nr 98 poz. 602).
- Dane meteorologiczne nasłonecznienia dla Polski: IMGW, www.imgw.pl
- Porównanie akumulatorów: raporty techniczne producentów branżowych.
Jaką moc paneli zamontowałeś w swojej przyczepie i który komponent okazał się najsłabszym ogniwem całego zestawu? Podziel się obserwacjami, bo każdy raport z trasy pomaga dopracować schemat, który sprawdza się w polskich warunkach.
