Zestaw do montażu paneli fotowoltaicznych na gontcie

Szukasz konkretnego zestawu do montażu paneli fotowoltaicznych, który nie zniszczy pokrycia z gontu bitumicznego, a jednocześnie utrzyma instalację przez 25 lat bez dramatycznych napraw? Dobrze trafiłeś. Poniżej znajdziesz technicznie rzetelne spojrzenie na system wsporników, które wpinają się w poszycie bez naruszania jego ciągłości, oraz pełną instrukcję krok po kroku, porównanie metod mocowania i checklistę najczęstszych błędów wykonywanych na dachach bitumicznych.

• Wsporniki solarne IKO bez przebijania pokrycia dachu
• Instrukcja montażu paneli PV na gontcie krok po kroku
• Porównanie metod mocowania fotowoltaiki na dachu bitumicznym
• Najczęstsze błędy przy montażu paneli na gontcie dachowym

Wsporniki solarne IKO bez przebijania pokrycia dachu

Gont bitumiczny to pokrycie warstwowe, w którym każdy pas stanowi jednocześnie hydroizolację i warstwę wierzchnią. Jakakolwiek próba wiercenia w nim otworów bez odpowiedniego uszczelnienia kończy się kapilarnym wciąganiem wody pod spód pasma. Wsporniki zaprojektowane z myślą o takim podłożu rozwiązują ten problem w sposób mechaniczny, a nie chemiczny.

Trzon systemu stanowi stalowa blacha montażowa, która trafia pod gont i mocowana jest do krokwi wkrętami z uszczelką EPDM. Sam wspornik wychodzi ponad pokrycie dopiero po ponownym ułożeniu gontu z fabrycznym wycięciem. Taka kolejność eliminuje ryzyko przecieku, ponieważ woda spływająca po dachu nigdy nie trafia na odsłonięte połączenie śrubowe.

Korpus wspornika wykonywany jest ze stali nierdzewnej klasy A2 lub aluminium anodowanego, co zapewnia odporność na korozję w środowisku o podwyższonej wilgotności, typowym dla okapu i kosza dachowego. Dodatkowo powierzchnia robocza jest odporna na promieniowanie UV, które przez lata rozkładałoby zwykłą blachę ocynkowaną.

Kompatybilność z konkretnymi markami gontu nie oznacza ograniczenia systemu. Pasuje on do wszystkich wielowarstwowych pokryć bitumicznych o grubości od 3 do 5 mm, niezależnie od producenta. Różnica polega na geometrii wycięcia w górnym pasmie, które trzeba dopasować do wzoru danej linii produktowej.

Zanim zamówisz komplet, zmierz rozstaw krokwi w świetle i sprawdź kąt nachylenia połaci. Standardowe wsporniki pracują w zakresie 15°-60°, ale przy dachach płaskich poniżej 15° potrzebne są wzmocnione adaptery kątowe.

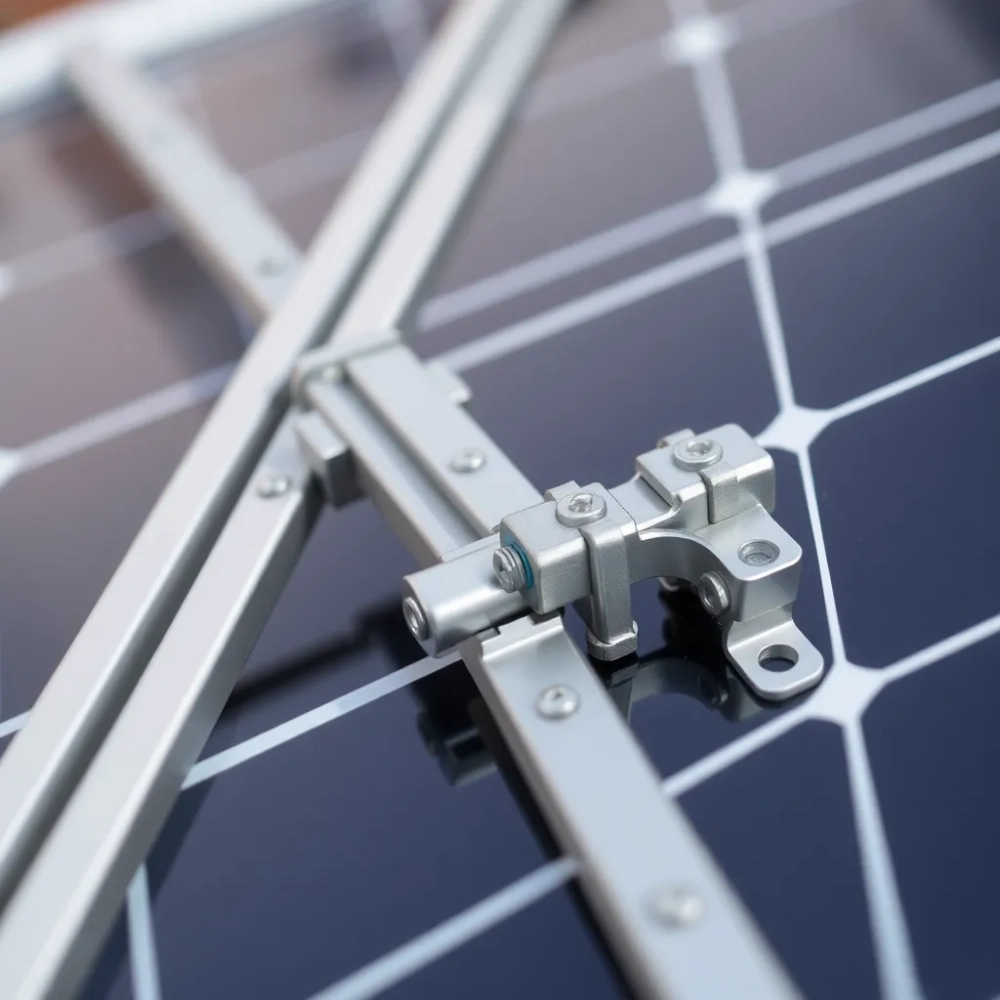

W skład typowego zestawu wchodzą: blacha montażowa z ramieniem, wkręty farmerskie z uszczelką EPDM 5/16 cala, wspornik typu L z gniazdem na szynę, adapter szyny aluminiowej oraz komplet podkładek zwiększających docisk. Cena kompletu na jeden punkt mocowania oscyluje w granicach 45-70 zł netto, a cały zestaw na instalację 6 kW to wydatek rzędu 1200-1800 zł netto.

Instrukcja montażu paneli PV na gontcie krok po kroku

Przygotowanie projektu i wytyczenie punktów

Pierwszy etap to nie wiercenie, lecz obliczenia. Na podstawie wymiarów paneli i wybranego układu szyn wyznacza się siatkę punktów mocowania. Rozstaw wsporników wzdłuż krokwi nie powinien przekraczać 1,6 m, a odległość pierwszego rzęgu od kalenicy musi wynosić minimum 50 cm ze względu na siły ssące wiatru w tej strefie dachu.

Strefy montażu oznacza się kredą lub markerem odpornym na UV bezpośrednio na gontach, sprawdzając jednocześnie, czy w danym miejscu nie biegną kable ani nie ma łączenia desek. W praktyce okazuje się to często pomijane, a przecież jeden błąd oznacza konieczność demontażu kilku metrów pokrycia.

Odsłonięcie krokwi i montaż blachy bazowej

W zaznaczonych punktach delikatnie podważa się szpachelką górne pasmo gontu, odsłaniając odcinek okapu. Następnie wykręca się wkręty lub gwoździe mocujące pasmo do krokwi i delikatnie odchyla je na bok. Pod spodem powinna znajdować się sztywna deska szalunku lub płyta OSB stanowiąca podłoże nośne.

Blachę montażową przykłada się do krokwi w taki sposób, aby jej płaska część znalazła się pod odchylonym gontem, a ramię wystawało ponad linię pokrycia. Wkręty farmerskie 5/16 cala wkręca się przez blachę w drewno krokwi, podkładając pod łeb uszczelkę EPDM, która po dociśnięciu tworzy pierścień hydrofobowy wokół trzpienia.

Nigdy nie używaj wkrętów bez uszczelki EPDM. Gont bitumiczny nie ma właściwości samouszczelniających na poziomie otworu przelotowego, a bitum sam w sobie pęka wokół metalu w cyklach mróz-słońce.

Ponowne ułożenie gontu i montaż wspornika

Górne pasmo gontu wraca na swoje miejsce, ale z wycięciem klinowym odpowiadającym profilowi ramienia wspornika. Cięcie wykonuje się nożem dekarskim z zapasem 2-3 mm luzu, który kompensuje ruchy termiczne pokrycia. Następnie wspornik typu L nasuwa się od góry na blachę bazową i zabezpiecza śrubą imbusową.

Po zamontowaniu wszystkich wsporników w danym rzędzie przystępuje się do instalacji szyny aluminiowej 40×40 mm, mocowanej do wsporników klemami zębatymi z momentem 18-22 Nm. Szyna musi tworzyć jedną linię prostą, dlatego przed ostatnim dokręceniem warto sprawdzić jej prostowanie linką napinającą lub poziomicą laserową.

Montaż paneli i podłączenie elektryczne

Panele trafiają na szyny w klemach końcowych i środkowych, przy czym klemy środkowe dociskają sąsiednie moduły do wspólnej ramy, a końcowe zamykają rząd od strony szczytowej. Moment dokręcenia klemów to zazwyczaj 16-20 Nm, ale konkretną wartość podaje producent paneli w karcie technicznej.

Po mechanicznym zamocowaniu modułów pozostaje podłączenie ich do falownika za pomocą złącz MC4 i ułożenie kabli w korytkach odpornych na UV. Całość uziemia się przewodem żółto-zielonym 6 mm², łącząc ramy paneli ze złączem wyrównawczym w rozdzielni głównej budynku zgodnie z PN-HD 60364-7-712.

Porównanie metod mocowania fotowoltaiki na dachu bitumicznym

Systemy balastowe, kotwy chemiczne i wsporniki bezprzebiciowe

Każda z trzech popularnych metod ma swoje optimum zastosowania, ale różni się zakresem ingerencji w pokrycie, czasem montażu i wymaganiami wobec konstrukcji dachu. Poniższa tabela zestawia najważniejsze parametry w przeliczeniu na typową instalację 6 kW (ok. 16 paneli po 375 W).

Kotwy chemiczne sprawdzają się na dachach o wzmocnionej konstrukcji, gdzie możliwe jest wiercenie w stropie betonowym lub w solidnych krokwiach sosnowych o przekroju minimum 80×200 mm. Wymagają użycia żywicy dwuskładnikowej i pozostawienia jej do utwardzenia przez 24 godziny przed obciążeniem.

Systemy balastowe eliminują ryzyko przecieku całkowicie, ale obciążają dach masą 80-120 kg/m². Na starszych budynkach z więźbą o niskiej nośności takie rozwiązanie może wymagać dodatkowej ekspertyzy konstruktora i nierzadko wzmocnienia krokwi, co podnosi koszt inwestycji o kilkanaście tysięcy złotych.

Nie stosuj systemu balastowego na dachu o nachyleniu powyżej 10°. Siły ścinające wiatru mogą przesunąć konstrukcję nawet o kilkanaście centymetrów w cyklach burzowych, uszkadzając okap i rynny.

Najczęstsze błędy przy montażu paneli na gontcie dachowym

Lista wpadek, które widuje się na polskich dachach po pierwszym sezonie zimowym, jest zatrważająco długa. Wynikają one zwykle nie z braku wiedzy teoretycznej, lecz z pośpiechu i pominięcia detali, które w suchy dzień nie dają o sobie znać.

Pierwszy grzech to montaż wspornika bez uszczelki EPDM. Wkręt farmerski bez podkładki tworzy mikroskopijną szczelinę między łbem a gontem, przez którą woda kapilarna wędruje pod pokrycie. Po kilku cyklach zamarzania szczelina się poszerza i pojawia się zaciekanie widoczne dopiero na strychu.

Druga powtarzająca się wpadka to montaż na mokrym lub zimnym gontcie. W temperaturze poniżej 5°C bitum traci elastyczność, a po podgrzaniu przez słońce pęka w miejscu wycięcia. Zawsze pracuj przy temperaturze podłoża powyżej 10°C i suchej powierzchni.

Trzeci błąd to pominięcie sprawdzenia nośności krokwi. Fotowoltaika wraz z osprzętem obciąża dach dodatkowymi 15-25 kg/m², co w połączeniu ze śniegiem i wiatrem może przekroczyć dopuszczalne wartości. W domach z lat 90., gdzie więźba bywa projektowana na stare normy obciążenia śniegiem, ekspertyza konstruktora jest obowiązkowa.

Czwarty problem to złe rozstawienie względem kalenicy i okapu. Zbyt blisko kalenicy panele wpadają w strefę silnego ssania wiatru i mogą zostać wyrwane przy podmuchu powyżej 100 km/h. Zbyt blisko okapu utrudnia odśnieżanie i zwiększa ryzyko uszkodzenia mechanicznego szuflami.

Checklista przed rozpoczęciem montażu

• Sprawdź nośność krokwi i stan deskowania (wilgotność poniżej 18%, brak zgnilizny)
• Zweryfikuj kąt nachylenia dachu i strefę wiatrową wg PN-EN 1991-1-4
• Potwierdź temperaturę podłoża powyżej 10°C i suchą powierzchnię gontu
• Oblicz rozstaw wsporników z uwzględnieniem strefy kalenicy i okapu
• Przygotuj komplet uszczelek EPDM z zapasem 10%
• Zapewnij obecność uprawnionego instalatora PV z ważnymi certyfikatami SEP

Kiedy wynająć fachowca, a kiedy można próbować samodzielnie

Samodzielny montaż elementów montażowych jest technicznie możliwy dla osoby z doświadczeniem dekarskim, ale podłączenie elektryczne wymaga uprawnień SEP do 1 kV. Nawet jeśli planujesz zlecić tylko część elektryczną, cały etap mechaniczny warto nadzorować z projektantem instalacji PV, który zweryfikuje obliczenia statyczne i dobierze właściwy rozstaw wsporników.

Jeśli dach ma więcej niż 15 lat, więźba wykazuje ślady zawilgocenia lub pokrycie nosi ślady napraw po gradobiciu, rezygnuj z samodzielności. W takiej sytuacji koszt ekspertyzy około 800-1200 zł jest wielokrotnie niższy niż późniejsze odtworzenie dachu po przecieku w newralgicznym punkcie.

Dane techniczne i zainteresowanie tematem

Instrukcja wideo opublikowana przez producenta systemu montażowego (ID filmu SHYdQ_w6ULY, długość 346 s, wyświetlenia 1760) potwierdza rosnące zainteresowanie bezinwazyjnym mocowaniem PV na gontcie. Krótkie, liczbowo mierzalne zainteresowanie tematem (ponad 1700 wyświetleń w ciągu kilku miesięcy od publikacji) pokazuje, że rynek szuka rozwiązań nieprzebijających pokrycia, a nie kolejnych wariantów wiercenia.

Karta techniczna i specyfikacja produktu

Szczegółowe wymiary blachy montażowej, dopuszczalne obciążenia pionowe i poziome oraz kompatybilność z konkretnymi profilami szyn aluminiowych znajdziesz w karcie technicznej systemu, dostępnej u autoryzowanych dystrybutorów pokryć bitumicznych. Przed zakupem zestawu porównaj parametry nośności z obliczeniami konstruktora dla Twojego dachu.

Standardy i przepisy

Projektując mocowanie paneli na gontcie, uwzględnij następujące akty prawne i normy: PN-EN 1991-1-1 (obciążenia stałe i zmienne), PN-EN 1991-1-3 (obciążenie śniegiem), PN-EN 1991-1-4 (obciążenie wiatrem), PN-HD 60364-7-712 (instalacje elektryczne w budynkach z wytwarzaniem energii z fotowoltaiki) oraz Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Przy instalacjach powyżej 6,5 kW konieczne jest zgłoszenie do operatora sieci dystrybucyjnej zgodnie z art. 7 ust. 8d ustawy Prawo energetyczne.

Zanim ekipa montażowa wejdzie na dach, wydrukuj egzemplarz normy obciążenia wiatrem dla Twojej strefy i miejscowości. To 15 minut pracy, które pozwala zweryfikować deklarowaną wytrzymałość wsporników na siły ssące wiatru.

Źródła danych i materiałów referencyjnych: PN-EN 1991-1-4 (obciążenie wiatrem), PN-HD 60364-7-712 (instalacje fotowoltaiczne), Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych budynków (isap.sejm.gov.pl), film instruktażowy SHYdQ_w6ULY (platforma YouTube, kanał producenta systemów dachowych). Karty techniczne wsporników oraz aktualne ceny zestawów udostępniają autoryzowani dystrybutorzy pokryć bitumicznych na swoich stronach produktowych.
