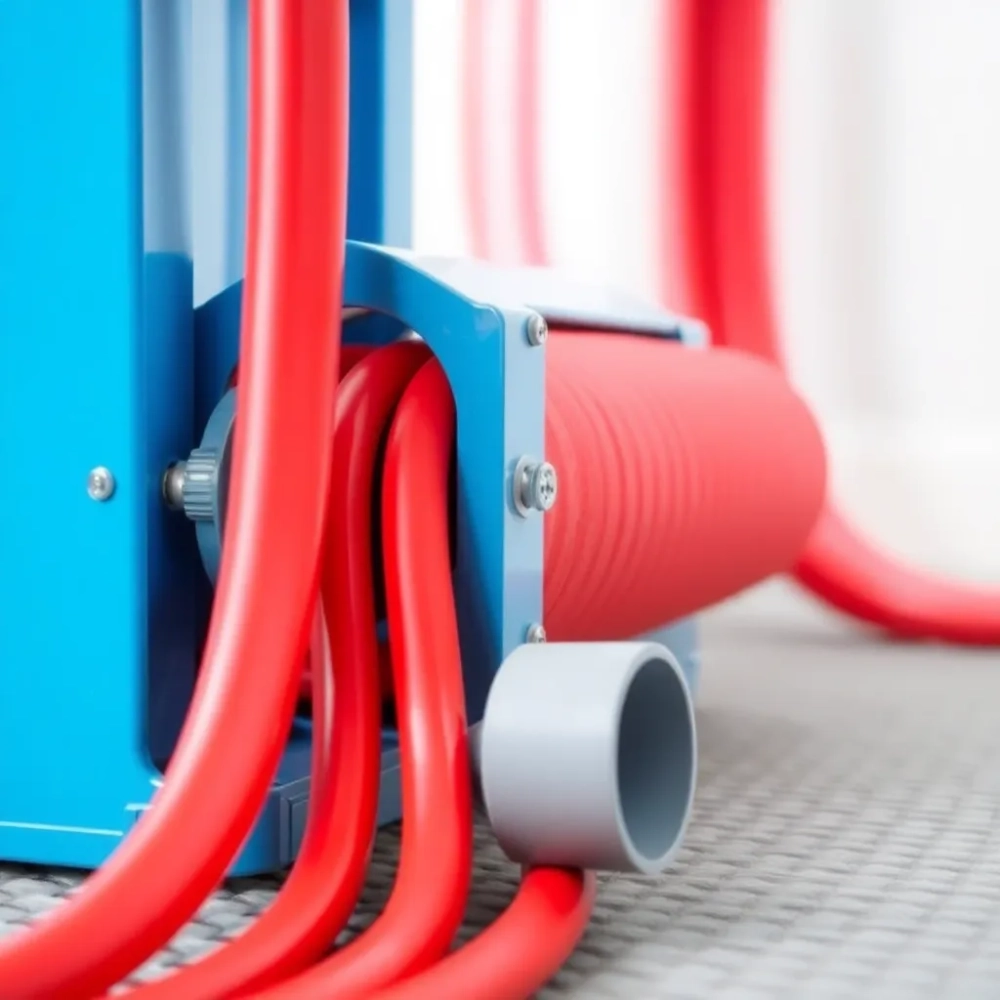

Rozwijak do podłogówki, który odmieni Twoją budowę

Czterysta metrów rury PERT leży na betonie, wczepiona w piętnaście pętli, jedna zakładka na drugiej. Próba odkręcenia rękami kończy się skręceniem, załamaniem w osi i pięcioma minutami nerwów na każdy metr. Zanim jeszcze zaczniesz kłaść izolację, etykiety na kręgu brzmią jak wyrok: „wartość produktu zależy od poprawności montażu”. Właśnie dlatego sprawne stanowisko do rozwijania potrafi zjeść z tego zadania trzy godziny. Rozwijak do podłogówki to żadna fanaberia, lecz podstawowe narzędzie pracy przy instalacji ogrzewania podłogowego, które zamienia mozolne odwijanie w płynne ciągnięcie rury ze środka kręgu.

• Do czego służy rozwijak do rur PERT i PEX
• Konstrukcja rozwijaka, która wytrzyma każdą budowę
• Parametry techniczne i porównanie modeli
• Jak obsługiwać rozwijak krok po kroku

Do czego służy rozwijak do rur PERT i PEX

Najprościej mówiąc, to rozkładany stojak z czterema ramionami, na który nakłada się krąg elastycznej rury. Dzięki niemu odwijasz przewód bez zaginania, bez skoków ciśnienia w ściance i bez konieczności kładzenia się na ziemi, żeby wysupłać pierwszy metr. Rura schodzi osiowo, więc nie łamie się w miejscu, w którym producent przewidział najmniejszy dopuszczalny promień gięcia.

Choć nazwa sugeruje specjalizację, zastosowania są znacznie szersze. Na ramionach ustawisz kręgi PERT (PE-RT II) i PEX (PE-Xa, PE-Xb, PE-Xc), peszel elektryczny od 16 do 50 mm, zwoje kabli YKY, drutu wiązałkowego, lin polipropylenowych, a nawet węży ogrodowych. To stanowisko robocze, które pojawia się na budowie w pierwszej fazie i znika dopiero przy próbie ciśnieniowej.

Praktycy znają ból odwijania najdłuższych kręgów (200, 300, a nawet 600 m). Przy takiej długości każdy obrót kręgu bez podparcia generuje sprężynowanie, które kładzie się fałdą na rurze. Stojak przejmuje masę przewodu, przejmuje moment obrotowy z odwijania i oddaje instalatorowi swobodę chodzenia po strefie grzewczej. Krąg ważący 14-28 kg nie leży już na posadzce, lecz wisi stabilnie w czterech ramionach.

Sprawdza się również na zewnątrz, przy rozłożeniu osprzętu do kaskady solarnej, przy układaniu sieci napowietrznych w hali, a zimą przy rozładunku auta dostawczego, gdy trzeba przenieść krąg w suche miejsce. Jeżeli Twoja robota kręci się wokół wody, prądu lub powietrza w cienkościennych rurkach, taki stojak zwróci się po kilku pierwszych zleceniach.

Kiedy rozwijak staje się zbędny

Przy kręgach o średnicy poniżej 60 cm i wadze do 5 kg (czyli krótkich odcinkach do 100 m) można odkręcać ręcznie. Analogicznie przy pojedynczych odcinkach do łazienki (ok. 60-80 m) lekkiej rury PEX 16 mm zwoje są na tyle miękkie, że dłoń i kolano wystarczą. Natomiast od 200 m w górę i przy każdej rurze o średnicy 20-25 mm bez stojaka pracuje się wolniej, a ryzyko zagniecenia rośnie wyraźnie.

Konstrukcja rozwijaka, która wytrzyma każdą budowę

Szkielet urządzenia stanowi profil stalowy DC-01 wytwarzany na zimno zgodnie z PN-EN 10130. To gatunek wybierany do elementów tłocznych i spawanych, ponieważ łączy plastyczność z twardością powierzchni około 90-110 HV. Cynk galwaniczny nanoszony warstwą 8-12 µm chroni rdzeń przed korozją nawet przy pracy w mokrym betonie i w czasie zimowego składowania pod plandeką. Cynk reaguje z dwutlenkiem węgla, tworząc ochronny węglan cynku, który sam regeneruje powłokę po drobnych zarysowaniach.

Cztery nogi zakończone stopkami nie są przypadkowe. Rozstaw około 50-55 cm w poziomie daje czworobok, którego środek ciężkości pokrywa się z osią kręgu, więc krąg o masie 20 kg nie przechyla stojaka, gdy rura schodzi z boku. Dodatkowo każda stopka ma przegub, co pozwala wyrównać poziom na nierównym podłożu (chudy beton, chropowata wylewka, folia kubełkowa). Wypoziomowany stojak to pełne przyleganie ramion do kręgu i brak luzów, które przy dynamicznym ciągnięciu rury prowadzą do jej zsuwania.

Cztery ramiona regulowane sprężynami to serce mechanizmu. Sprężyna dociska talerzyk do wewnętrznej ścianki kręgu i utrzymuje ją w czasie kręcenia. Docisk rozkłada się równomiernie, dzięki czemu rura nie odkształca się w osi. W praktyce oznacza to koniec „ósemek” i zakładek, które widać przy ręcznym odwijaniu dużych kręgów. Co ważne, sprężyny można skontrować odkręcając nakrętkę, więc ten sam stojak obsłuży zarówno cienkościenne peszle, jak i grubościenne kręgi PERT 20 mm.

Całość składa się do wymiarów 60/26/18 cm, czyli mniej więcej tyle, co złożona klatka piersiowa. Waży około 10 kg, więc wyniesiesz ją jedną ręką. Transport autem osobowym nie wymaga bagażnika dachowego ani przyczepki. Po złożeniu blokują się zawiasy zapadkowe, więc rama nie rozłoży się w czasie jazdy po nierównościach.

Materiały i normy w praktyce

Profile DC-01 wytrzymują udarowe obciążenia powtarzalne bez mikropęknięć. Cynk galwaniczny w porównaniu z lakierem proszkowym nie łuszczy się przy zarysowaniu, a ewentualne ognisko korozji zatrzymuje się na powierzchni i nie pełznie pod farbą. Pokrycie cynkowe podlega normie PN-EN ISO 4042 (grubość, przyczepność, odporność na korozję). To istotne, bo na budowie stojak nie stoi w suchym magazynie, tylko na mrozie, w błocie, pod prysznicem z wody z rozcieńczonym pyłem cementowym.

Parametry techniczne i porównanie modeli

Poniższe zestawienie pokazuje, jak poszczególne modele różnią się od siebie w codziennym użyciu, a nie tylko w ulotce. Średnice podano w milimetrach, wagę w kilogramach, ceny orientacyjne w PLN netto.

Model bazowy jest wystarczający dla większości ekip montujących ogrzewanie podłogowe w domach jednorodzinnych. Model z prowadnicą przyda się tam, gdzie trzeba układać rurę w długich, prostych odcinkach po 20-30 m, bo rolka prowadząca pilnuje kierunku schodzenia rury i minimalizuje tarcie.

Wersja na kołach sprawdza się na halach produkcyjnych i w dużych kotłowniach, gdzie stojak przesuwa się po posadzce co kilkanaście metrów. Gumowe koła 100 mm w modelu mobilnym nie zostawiają śladów na folii kubełkowej i tłumią wibracje przy ciągnięciu grubego PERT 25 mm. Takie koła zmniejszają opór toczenia o około 60% względem kół sztywnych z tworzywa.

Kiedy wybrać wersję mobilną zamiast bazowej

Mobilna wersja z kołami 100 mm daje realny zysk na budowie powyżej 120 m² ogrzewania podłogowego. W takiej skali przesuwasz stojak średnio co 4-5 metrów wzdłuż ścian, więc każde przeniesienie to kilka sekund zamiast kilkudziesięciu. Przy mniejszych metrażach koła to zbędny narzut i dodatkowa waga w aucie.

Na co patrzeć przed zakupem

• Średnica kręgu, który najczęściej zużywasz. Producent podaje zakres, nie warto brać modelu, w którym Twój typowy krąg siedzi na granicy widełek.
• Waga, jeżeli wnosisz stojak po schodach na piętro lub do piwnicy.
• Wymiary po złożeniu i sposób blokowania ramion (blokada mechaniczna, nie magnes).
• Grubość profilu stelaża. Poniżej 1,5 mm rama będzie się odkształcać przy pierwszym mocniejszym szarpnięciu.
• Powłoka antykorozyjna. Cynk galwaniczny wygrywa z lakierem proszkowym przy intensywnym użytkowaniu.

Jak obsługiwać rozwijak krok po kroku

Obsługa trwa krócej niż czytanie instrukcji. Pierwszy krok: rozłóż ramiona do pozycji roboczej i zablokuj zawiasy zapadkowe. Po usłyszeniu charakterystycznego „klik” rama jest sztywna i gotowa na krąg o masie do 30 kg.

Drugi krok: nałóż krąg. Stojak stoi, Ty podnosisz krąg (najlepiej we dwóch osoby przy 400 m) i osadzasz go na czterech talerzykach. Centrowanie odbywa się grawitacyjnie. Trzeci krok: wyreguluj sprężyny. Pokręc nakrętkę dociskową na każdym ramieniu, aż talerzyk oprze się lekko o wewnętrzną ściankę kręgu. Siła docisku powinna być taka, żeby krąg nie opadał swobodnie, ale dało się go obrócić ręką.

Czwarty krok, właściwa praca: chwyć koniec rury, poprowadź go przez prowadnicę (jeżeli masz model Nr 1B lub Nr 19) i ciągnij w stronę układanej pętli. Rura schodzi osiowo, więc oś kręgu pozostaje nieruchoma. Piąty krok, po zakończeniu: zluzuj sprężyny, zdejmij pusty krąg, złóż ramiona do wymiaru 60 cm i zablokuj.

Cały cykl od złożenia do złożenia zajmuje 3 minuty. Jeżeli rozwijasz dwa kręgi dziennie, oszczędzasz co najmniej 40 minut, które wcześniej szły na ręczne odwijanie, prostowanie i odcinanie zakładek. W przeliczeniu na tygodniowy harmonogram to kilka godzin czystego czasu pracy, które możesz przeznaczyć na kolejne pętle albo sprawdzenie próby ciśnieniowej.

Najczęściej zadawane pytania, na które odpowiada praktyka

Minimalna średnica kręgu obsługiwanego przez modele Nr 1, Nr 1B i Nr 19 wynosi 240 mm. To pokrywa zdecydowaną większość kręgów PERT, PEX oraz cienkościennych peszli. Stojaki nie nadają się do bardzo małych zwojów (szpule kabli sieci komputerowej) bez dodatkowego adaptera.

Kompatybilność obejmuje PE-RT II, PE-Xa, PE-Xb, PE-Xc, PVC-C, peszel elektroinstalacyjny od 16 do 50 mm, kable YKY, drut wiązałkowy, liny PP i węże ogrodowe. Stojak nie jest przeznaczony do liny stalowej ani łańcucha, ponieważ sprężyny nie utrzymają masy i twardości takiego rdzenia.

Gwarancja na spawy ramy wynosi typowo 24 miesiące, na powłokę cynkową 60 miesięcy. Deklarowana trwałość eksploatacyjna przy normalnym użyciu (2-4 budowy w miesiącu) sięga 8-10 lat. Na życzenie wykonywane są prototypy pod nietypowe średnice (kręgi 110-130 cm, niestandardowe wysokości), a sam projekt stojaka datowany jest na 2018/2019 i przetestowany na kręgach od 200 do 600 metrów bieżących.

Przechowywanie wyłącznie w suchym miejscu wydłuża żywotność powłoki nawet o 30%. Stojak spędza większość czasu w samochodzie, garażu lub kontenerze, dlatego warto po pracy wytrzeć go suchą szmatą, szczególnie w miejscu styku ramion z kręgiem, gdzie zatrzymuje się woda z resztek betonu.

Składanie i transport w praktyce

Po zwolnieniu blokad ramiona chowają się w profilu nogi, a cztery nogi składają się do wewnątrz. Efekt to płaski pakunek o grubości 18 cm, mniejszy niż otwarta walizka narzędziowa. W bagażniku kombi zajmuje tyle, co złożony wózek sklepowy. W aucie dostawczym staje za fotelem pasażera. Po każdym złożeniu sprawdź, czy blokady ramion są w pozycji zamkniętej, bo luźna rama w czasie hamowania może porysować tapicerkę lub uszkodzić szybę.

Rozwijak do podłogówki łączy w sobie trzy rzeczy, których pojedyncze narzędzia nie dają razem: powtarzalność, tempo i ochronę rury. Powtarzalność, bo rura schodzi w tej samej osi za każdym razem. Tempo, bo cykl od złożenia do złożenia trwa 3 minuty. Ochronę, bo krąg nie leży na betonie, nie wykręca się w „ósemki” i nie zagnie się przy mocniejszym pociągnięciu.

Wybór konkretnego modelu zależy od skali robót i od warunków transportu. Model bazowy pasuje do ekipy jeżdżącej autem osobowym i montującej 2-4 domy w miesiącu. Model z prowadnicą rolkową wybierają instalatorzy stawiający dużo prostych odcinków. Model mobilny na kołach 100 mm sprawdza się na halach i w kotłowniach, gdzie liczy się każde przesunięcie. Przy kręgach powyżej 100 cm średnicy żaden model nie gwarantuje stabilności, dlatego takie zwoje wymagają indywidualnego projektu ramy.

Zamówienie standardowego modelu realizowane jest zwykle w terminie 3-5 dni roboczych. Prototypy pod nietypowe wymiary powstają w cyklu dwutygodniowym, po uzgodnieniu rysunku. Stojak wyceniony jako inwestycja, a nie wydatek, zwraca się po pierwszym sezonie grzewczym, szczególnie przy rosnących cenach rury PERT i PEX, gdzie każdy zmarnowany odcinek to strata surowca i czasu.

Źródła danych i norm
PN-EN 10130 stal płaska walcowana na zimno do obróbki plastycznej na zimno (DC-01).
PN-EN ISO 4042 powłoki galwaniczne. Wymagania i metody badań.
PN-EN ISO 1461 powłoki cynkowe nanoszone ogniowo na wyroby ze stali.
Dane producentów rur PERT/PEX (zakresy temperatur pracy, dopuszczalne promienie gięcia, masy kręgów) z kart technicznych udostępnianych na stronach producentów rur w Polsce.
