Projektowanie elewacji zabezpieczonej przed ogniem w systemie ETICS jeszcze do niedawna oznaczało żmudne przeszukiwanie katalogów, żmudne liczenie metrów bieżących pasów ogniowych i ręczne sprawdzanie zgodności z normą SITP. Dziś cały ten proces od pomiaru po raport dla inspektora zamyka się w kwadrans online, a bezpłatna aplikacja do projektowania zabezpieczeń przeciwpożarowych elewacji daje gotowy dobór pasów i narożników ogniochronnych wraz z raportem PDF. Poniżej znajdziesz konkretne wskazówki, jak poprowadzić projekt domu jednorodzinnego, budynku wielorodzinnego albo obiektu publicznego krok po kroku, korzystając z darmowego narzędzia online, które automatycznie dobiera rozwiązania zgodne z SITP i odpowiada na realne pytania projektantów: ile pasów potrzebuję, gdzie umieścić narożniki, jaka klasa odporności ogniowej obowiązuje przy mojej wysokości ściany.
- Darmowy program do projektowania elewacji domu co dokładnie dostajesz w narzędziu online
- Najważniejsze funkcje aplikacji od wizualizacji kolorów po automatyczny dobór pasów ogniowych
- Kto skorzysta z narzędzia architekt, inspektor PPOŻ i wykonawca ETICS
- Rekomendowane produkty do zabezpieczeń ogniowych elewacji ETICS
- Praktyczny poradnik wdrożenia od pomiaru po odbiór PPOŻ
- Sekcja ekspercka dlaczego liczby w raporcie mają znaczenie
- Najczęstsze pytania projektantów
Darmowy program do projektowania elewacji domu co dokładnie dostajesz w narzędziu online
Współczesny darmowy program do projektowania elewacji domu działa jak cyfrowy doradca techniczny: przyjmuje dane wejściowe o geometrii budynku, liczbie kondygnacji, rodzaju izolacji (styropian EPS lub wełna mineralna) i typie okładziny, a na tej podstawie generuje schemat rozmieszczenia pasów międzykondygnacyjnych oraz narożników ogniochronnych wokół okien. Mechanizm opiera się na regułach SITP polskiej specyfikacji technicznej, która dla elewacji ETICS z palną izolacją wymaga stosowania pasów z wełny mineralnej o określonej szerokości i gęstości co dwie kondygnacje lub co 8 m wysokości ściany, w zależności od tego, który próg zostanie przekroczony wcześniej.
Interfejs prowadzi użytkownika przez cztery etapy: najpierw wprowadza wymiary budynku, potem wybiera typ elewacji i materiał izolacyjny, następnie zaznacza strefy szczególne (narożniki okienne, przejścia instalacyjne), a na końcu otrzymuje raport PDF z listą materiałów, ich ilością, lokalizacją montażu i odwołaniem do właściwej normy. To rozwiązanie eliminuje ręczne przeliczanie, które przy domu 10×10 m z dwiema kondygnacjami zajmuje średnio 3-4 godziny, a przy większych obiektach potrafi rozciągnąć się do pełnego dnia roboczego.
Kluczową zaletą narzędzia jest ciągła aktualizacja bazy produktowej. Kiedy pojawia się nowa aprobata techniczna albo zmiana w interpretacji SITP przez rzeczoznawców ds. ppoż., aplikacja pobiera zmiany automatycznie przy kolejnym logowaniu. Dzięki temu projektant nie musi ręcznie śledzić zmian w przepisach dostaje dane aktualne na dzień generowania raportu, z datą w stopce dokumentu.
Jak działa automatyczny dobór pasów ogniowych w praktyce
Algorytm aplikacji sprawdza trzy parametry jednocześnie: wysokość budynku (mierzoną od poziomu terenu do kalenicy lub górnej krawędzi ściany szczytowej), liczbę pełnych kondygnacji nadziemnych oraz klasę palności izolacji. Styropian EPS klasy E (samogasnący) wymaga pasów o szerokości minimum 200 mm, a polistyren grafitowy klasy E już 300 mm, ponieważ wyższe temperatury mięknienia wymagają szerszej bariery termicznej. Wełna mineralna klasy A1 (niepalna) nie wymaga pasów międzykondygnacyjnych w sensie SITP, lecz wciąż potrzebuje narożników ogniochronnych wokół okien, by ograniczyć rozprzestrzenianie ognia przez szczeliny montażowe stolarki.
Dla domu jednorodzinnego z poddaszem użytkowym i ścianami o wysokości 8,5 m wynik generuje zwykle jeden pas międzykondygnacyjny na poziomie stropu między parterem a piętrem, cztery narożniki okienne (po dwa na każde okno) oraz wskazanie strefy połączenia z dachem, gdzie wymagana jest dodatkowa szerokość pasa do 400 mm. Całość zajmuje około 12-18 minut, a raport można od razu przesłać do wykonawcy.
Najważniejsze funkcje aplikacji od wizualizacji kolorów po automatyczny dobór pasów ogniowych

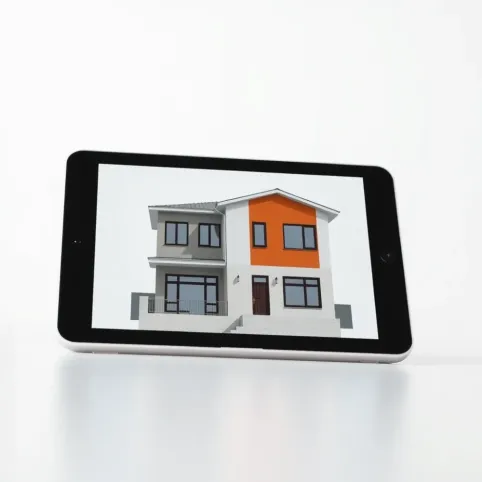

Sercem narzędzia pozostaje moduł doboru zabezpieczeń ogniowych, lecz obok niego użytkownik otrzymuje rozbudowaną bibliotekę kolorów i faktur tynków, podgląd 3D elewacji oraz eksport danych do formatu CAD. Te elementy odpowiadają na drugie pytanie, które zwykle pojawia się po kwestii ppoż.: jak całość będzie wyglądać i czy wybrany odcień szarości nie kłóci się z sąsiednią zabudową.
Funkcja wizualizacji kolorów bazuje na palecie RAL i NCS, pozwala nałożyć tynk na cyfrowy model budynku i porównać warianty obok siebie. Co istotne, kolory nie są tu wyłącznie ozdobnikiem aplikacja informuje, jaka farba fasadowa współpracuje z danym tynkiem silikonowym lub silikatowym, a które rozwiązania wymagają dodatkowego gruntowania pod konkretny pigment. Dla inwestora indywidualnego to skrócenie drogi od wizji do konkretnej specyfikacji w projekcie budowlanym.
Moduł eksportu CAD (format DWG lub PDF wektorowy) pozwala wkleić rozmieszczenie pasów ogniowych bezpośrednio do rysunku elewacji w programie typu AutoCAD. Eliminuje to ręczne przenoszenie wymiarów, które bywa źródłem błędów wykonawczych zwłaszcza przy narożnikach, gdzie tolerancja montażowa wynosi ±10 mm. Zrzut ekranu z aplikacji może służyć jako załącznik do dokumentacji powykonawczej wymaganej przez kierownika budowy.
Porównanie: ręczne projektowanie vs. aplikacja online
| Kryterium | Ręczny dobór | Aplikacja online |
|---|---|---|
| Czas pracy (dom 150 m²) | 3-5 h | 12-18 min |
| Ryzyko pominięcia narożnika | Wysokie | Minimalne (automatyczne skanowanie stref) |
| Aktualność normy SITP | Wymaga ręcznego śledzenia | Automatyczna aktualizacja |
| Format raportu | Notatka tekstowa | PDF z datą, schematem i listą materiałów |
| Możliwość edycji projektu | Od nowa | Zmiana parametru → przeliczenie w 30 s |
| Koszt | Czas pracy projektanta | Bezpłatny |
Różnica w czasie wynika z tego, że algorytm przetwarza dane geometryczne maszynowo, a człowiek musi każdy wymiar przepisać z rzutu, przeliczyć i nanieść na szkic. W przypadku budynku wielorodzinnego z 20 oknami i siedmioma kondygnacjami ta dysproporcja rośnie do 8 godzin kontra 25 minut.
Kto skorzysta z narzędzia architekt, inspektor PPOŻ i wykonawca ETICS
Architekt prowadzący własną pracownię używa aplikacji na etapie projektu budowlanego i wykonawczego, by dołączyć do dokumentacji rysunek rozmieszczenia pasów ogniowych. Inspektor PPOŻ z kolei traktuje narzędzie jako weryfikację poprawności rozwiązań już naniesionych na projekt może szybko sprawdzić, czy proponowany dobór spełnia wymogi SITP i wskazać ewentualne uchybienia przed odbiorem. Wykonawca ETICS natomiast zyskuje instrukcję montażu krok po kroku, z dokładnymi wymiarami cięcia pasa, jego mocowania kołkami i uszczelnienia styków.
Scenariusz typowy dla domu jednorodzinnego wygląda tak: inwestor zgłasza się z gotowym projektem, projektant wprowadza do aplikacji dane, po 15 minutach drukuje raport i dołącza go do dokumentacji przetargowej. Wykonawca ETICS otrzymuje jasną specyfikację wie, że na poziomie +2,80 m potrzebuje pasa o szerokości 300 mm, a wokół każdego okna narożników 200×200 mm. Brak nieporozumień na budowie, brak dodatkowych faktur za "roboty dodatkowe".
W budynku wielorodzinnym z ociepleniem EPS 150 mm narzędzie wylicza zwykle 3-4 pasy międzykondygnacyjne (w zależności od liczby pięter) oraz kilkadziesiąt narożników okiennych. Generuje przy tym listę materiałów z ilością w metrach bieżących i sztukach, co pozwala od razu złożyć zamówienie u dystrybutora. W obiektach użyteczności publicznej, gdzie wymagania ppoż. są ostrzejsze, aplikacja dodatkowo wskazuje strefy przejść ewakuacyjnych, w których pasy ogniowe muszą mieć zwiększoną szerokość (nawet 400-600 mm).
Sprawdź, zanim zaczniesz projektować
Zanim włączysz narzędzie, warto zgromadzić cztery zestawy danych: rzut każdej kondygnacji z wymiarami ścian, zestawienie stolarki okiennej, informację o typie i grubości izolacji oraz dokumentację dotyczącą klasy odporności pożarowej budynku (dla domu jednorodzinnego to zwykle klasa D lub E, w zależności od odległości od granicy działki). Bez tych danych aplikacja poprosi o nie na starcie, lecz posiadanie ich pod ręką skraca proces o kilka minut.
Warto też ustalić z inwestorem preferencję dotyczącą producenta izolacji, ponieważ różni dostawcy oferują odmienne klasy wełny mineralnej przeznaczonej na pasy ogniowe, a ich parametry (gęstość 80-150 kg/m³, przewodność cieplna λ od 0,035 do 0,040 W/m·K) wpływają na specyfikację w raporcie.
Rekomendowane produkty do zabezpieczeń ogniowych elewacji ETICS
Wśród rozwiązań rekomendowanych przez ekspertów ppoż. dla systemów ETICS ze styropianem najczęściej wymienia się dwa typy elementów: pasy międzykondygnacyjne z wełny mineralnej klasy A1 oraz narożniki ogniochronne montowane wokół ościeży okiennych. Oba elementy działają na tej samej zasadzie fizycznej: tworzą ciągłą barierę nieprzenikającą dla płomieni i gorących gazów, opóźniając rozprzestrzenianie ognia wzdłuż elewacji o czas niezbędny na ewakuację (zwykle 30-60 minut, w zależności od klasy odporności pożarowej budynku).
Pasy międzykondygnacyjne mają najczęściej szerokość 200-400 mm i grubość równą grubości izolacji termicznej (standardowo 100-200 mm). Produkowane są jako płyty lamelowe lub fasadowe, o gęstości 80-120 kg/m³, co zapewnia stabilność mechaniczną przy jednoczesnej lekkości nieobciążającej konstrukcji. Montaż odbywa się na klej cementowy i dodatkowe łączniki mechaniczne (zwykle 2-3 na metr bieżący), a styki między płytami wypełnia się paskami z tej samej wełny, by uniknąć mostków termicznych i ogniowych.
Narożniki ogniochronne występują w wersjach 200×200 mm, 300×300 mm oraz 400×400 mm, co pozwala dobrać element do szerokości ościeży. Ich zadaniem jest zabezpieczenie strefy wokół okna, gdzie najczęściej dochodzi do penetracji ognia w elewacjach ETICS badania po pożarach w Europie Zachodniej (m.in. Grenfell Tower w Londynie, 2017) wykazały, że okna stanowią krytyczny punkt rozprzestrzeniania płomieni, jeśli nie zostaną objęte ciągłą barierą z wełny mineralnej.
Tabela produktów z kluczowymi parametrami
| Produkt | Zastosowanie | Grubość | Klasa odporności ogniowej | Sposób montażu |
|---|---|---|---|---|
| Pas międzykondygnacyjny (typu FRONTROCK FS) | Przerwanie ciągłości izolacji palnej co dwie kondygnacje | 100-200 mm | A1 (niepalny), EI 60-120 | Klej + łączniki mechaniczne |
| Narożnik okienny (typu FRONTROCK FSN) | Zabezpieczenie ościeży okiennych | 20-50 mm (narożnik) | A1, EI 60 | Klej, dopasowanie do ościeży |
| Pas krawędziowy dach-ściana | Połączenie elewacji z dachem / attyką | 200-400 mm | A1, EI 90 | Klej + łączniki |
Ceny orientacyjne (2025 r.) dla materiałów o grubości 150 mm i gęstości 90 kg/m³: pas międzykondygnacyjny 65-85 zł/m², narożnik okienny 35-50 zł/szt., pas krawędziowy 90-120 zł/m². Różnice wynikają z gęstości, lambdy oraz producenta; warto porównywać oferty przynajmniej trzech dystrybutorów.
Kiedy nie stosować wełny mineralnej? W obiektach narażonych na intensywne zawilgocenie (np. strefy przybasenowe) klasyczne płyty fasadowe mogą absorbować wodę, co obniża ich właściwości izolacyjne i ogniowe. W takich przypadkach sięga się po wełnę hydrofobizowaną lub całkowicie rezygnuje z izolacji palnej na rzecz niepalnej na całej powierzchni ściany.
Praktyczny poradnik wdrożenia od pomiaru po odbiór PPOŻ
Pierwszy krok to inwentaryzacja stanu istniejącego: jeśli projekt dotyczy remontu, zmierz aktualną grubość i typ izolacji, sprawdź, czy stary tynk nie kryje ubytków, udokumentuj stan ościeży. W nowym budownictwie punktem wyjścia jest projekt budowlany, lecz i tak warto zweryfikować wymiary na placu budowy osiadanie budynku albo drobne korekty murarskie potrafią zmienić geometrię o 2-5 cm, a to wpływa na lokalizację pasów.
Drugi krok to wprowadzenie danych do aplikacji. Wpisujesz wysokość każdej ściany zewnętrznej, zaznaczasz poziomy stropów, dodajesz okna i drzwi. Narzędzie samo wyznacza, gdzie potrzebny jest pas, a gdzie wystarczy narożnik. Trzeci krok to weryfikacja wyników porównaj schemat z wizją lokalną, upewnij się, że aplikacja nie pominęła żadnego otworu (wentylacja, przejście instalacji), i dopiero wtedy zatwierdź raport.
Czwarty krok to zamówienie materiałów z listy wygenerowanej przez program. Piąty to montaż zgodny z instrukcją producenta izolacji: pasy układa się z przesunięciem spoin względem warstwy styropianu, a narożniki montuje przed przyklejeniem płyt izolacyjnych do ościeży. Szósty kontrola międzyoperacyjna po montażu, zanim zostanie nałożona warstwa zbrojona i tynk. Siódmy dokumentacja powykonawcza z zaznaczonymi strefami zabezpieczeń, dołączana do wniosku o odbiór PPOŻ.
Top 5 błędów przy doborze zabezpieczeń ogniowych elewacji
Pierwszy błąd to zbyt wąski pas międzykondygnacyjny 100 mm zamiast wymaganych 200 mm. Skutek: brak ciągłości bariery ogniowej, niezgodność z SITP, odmowa odbioru przez rzeczoznawcę. Drugi to pominięcie narożników wokół okien dachowych lub okien w strefie przypodłogowej. Trzeci to montaż pasów z wełny mineralnej na nierównym podłożu, co powoduje szczeliny, przez które ogień przenika w kilka minut.
Czwarty błąd: brak uszczelnienia styków między płytami pasa, co czyni z niego sito, nie barierę. Piąty: użycie wełny mineralnej o zbyt niskiej gęstości (poniżej 70 kg/m³), która pod wpływem wysokiej temperatury kurczy się i traci spójność. Każdy z tych błędów można wyeliminować na etapie projektu, jeśli korzysta się z aplikacji wymuszającej wpisanie konkretnych parametrów technicznych materiału.
Brak pasów ogniowych lub ich nieprawidłowy montaż to nie tylko problem formalny przy odbiorze. W razie pożaru elewacja ETICS bez barier z wełny mineralnej potrafi rozprzestrzenić ogień na całą wysokość budynku w 4-7 minut, czyli szybciej, niż dojedzie pierwsza jednostka straży pożarnej.
Sekcja ekspercka dlaczego liczby w raporcie mają znaczenie
Dane europejskie z lat 2017-2024 wskazują, że w pożarach elewacji budynków ocieplonych systemem ETICS z izolacją palną ogień rozprzestrzenił się na wyższe kondygnacje w 68% przypadków, gdy nie zastosowano pasów międzykondygnacyjnych, oraz jedynie w 11% przypadków, gdy pasy były obecne i prawidłowo zamontowane. Różnica wynika z tego, że pasy z wełny mineralnej klasy A1 wytrzymują temperaturę powyżej 1000°C bez utraty właściwości mechanicznych, podczas gdy styropian EPS zaczyna mięknąć już przy 80-100°C i wydzielać palne gazy.
Polskie przepisy (Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie) odwołują się do normy PN-EN 13501-1 (klasyfikacja ogniowa wyrobów budowlanych) oraz do wytycznych SITP. W praktyce oznacza to, że każdy system ETICS z izolacją palną musi mieć udokumentowane rozwiązania ograniczające rozprzestrzenianie ognia, a ich brak w dokumentacji projektowej skutkuje odmową wydania pozwolenia na użytkowanie.
Czy wiesz, że koszt pasów ogniowych stanowi zaledwie 1,5-3% wartości całej elewacji, a w razie pożaru decyduje o życiu mieszkańców i stratach materialnych rzędu kilku milionów złotych? To inwestycja, która zwraca się przy pierwszym zdarzeniu, a przy jego braku kosztuje grosze.
Doświadczenie pokazuje, że najskuteczniejsze wdrożenia zaczynają się od wizji lokalnej z notatnikiem, a kończą na raporcie z aplikacji wpiętym w segregator dokumentacji powykonawczej. Wszystko pomiędzy można zoptymalizować narzędziem, które właśnie testujesz.
Najczęstsze pytania projektantów
Czy pasy ogniowe są wymagane w domu jednorodzinnym? Tak, jeśli izolacja jest palna (EPS, XPS, PIR) i ściana ma więcej niż dwie kondygnacje lub przekracza 8 m wysokości. W domach parterowych z poddaszem użytkowym zwykle wystarczy jeden pas na poziomie stropu.
Jak często aktualizowane są dane w aplikacji? Baza produktowa i wytyczne SITP synchronizują się przy każdym logowaniu, a data ostatniej aktualizacji widnieje w stopce raportu PDF.
Czy raport z aplikacji jest honorowany przez inspektorów PPOŻ? Tak, pod warunkiem że zawiera odwołanie do normy PN-EN 13501-1, datę generowania, schemat rozmieszczenia i pełną specyfikację materiałową. Narzędzie generuje wszystkie te elementy automatycznie.
Czy mogę edytować projekt po wygenerowaniu raportu? Oczywiście. Wystarczy zmienić dane wejściowe (np. grubość izolacji albo liczbę okien) i przeliczyć wynik w 30 sekund. Poprzednia wersja raportu pozostaje w historii projektu do porównania.
Uruchom darmowy program do projektowania elewacji domu, wprowadź wymiary swojego budynku i przekonaj się, że dobór zabezpieczeń przeciwpożarowych nie musi zajmować dnia roboczego. Aplikacja prowadzi krok po kroku, generuje raport PDF i pomaga uniknąć błędów kosztujących znacznie więcej niż kwadrans pracy.
