Kołek rozporowy do elewacji z ociepleniem: jak zamocować ciężkie rzeczy bez ryzyka oberwania

Kołek rozporowy do elewacji z ociepleniem rozwiązuje problem, który zna każdy, kto próbował powiesić choćby lampę na ścianie pokrytej 15 cm styropianu. Zwykły kołek do styropianu wytrzymuje ładnych parę kilogramów, przy większym obciążeniu zaczyna się wysuwać, a w skrajnych przypadkach wyrywa kawałek elewacji razem z siatką i tynkiem. Artykuł tłumaczy mechanikę mocowania, pokazuje konkretne parametry i przeprowadza przez montaż tak, żebyś wiedział, co kupić, zanim wbijesz pierwszy otwór.

• Montaż w ociepleniu ze styropianu: kiedy zwykły kołek nie wystarczy
• Kołek przelotowy przez styropian do ściany nośnej: parametry i nośność
• Mocowanie ciężkich przedmiotów na elewacji: instrukcja krok po kroku
• Kołek rozporowy, kołek do styropianu czy kotwa chemiczna: co wybrać

Montaż w ociepleniu ze styropianu: kiedy zwykły kołek nie wystarczy

Standardowy kołek do styropianu (tak zwany „parasolka") działa na prostej zasadzie: talerzyk dociska materiał termoizolacyjny do ściany, a trzpień rozporowy klinuje się w wywierconym otworze. Przy obciążeniu 3-8 kg takie rozwiązanie sprawdza się bez zarzutu, bo siła działa osiowo, a styropian nie odkształca się plastycznie.

Sytuacja zmienia się dramatycznie, gdy próbujesz powiesić kinkiet, skrzynkę na listy, kratkę wentylacyjną albo uchwyt flagowy. Masa rośnie do 15-40 kg, pojawia się moment siły działający na ramieniu, a styropian EPS o wytrzymałości na rozciąganie rzędu 80-150 kPa po prostu pęka w strefie styku z talerzykiem. Kołek zaczyna się obracać, talerzyk wciska się w miękką izolację i powstaje klasyczny efekt „gniotka".

Dochodzi drugi problem, mniej oczywisty, a przez to groźniejszy. Ocieplona elewacja to system warstwowy: tynk cienkowarstwowy (2-5 mm), siatka zbrojąca, klej, styropian, ponownie klej, ściana nośna. Kołek, który nie sięga ściany nośnej, obciąża wyłącznie warstwę izolacji, a ta nigdy nie miała przenosić sił tnących. Przy wietrze, wibracjach i cyklach zamrażania-rozmrażania ogniwo mocujące pracuje w próżni mechanicznej, otoczone materiałem, który nie potrafi go utrzymać.

Najczęstszy błąd wykonawców: powiększanie otworu „na zapas", żeby kołek łatwiej wszedł. Tak osłabiasz i tak kruchy materiał, a talerzyk zaczyna pracować w zbyt dużym otworze. Efekt: oberwanie po pierwszym sezonie zimowym, często z fragmencikiem tynku.

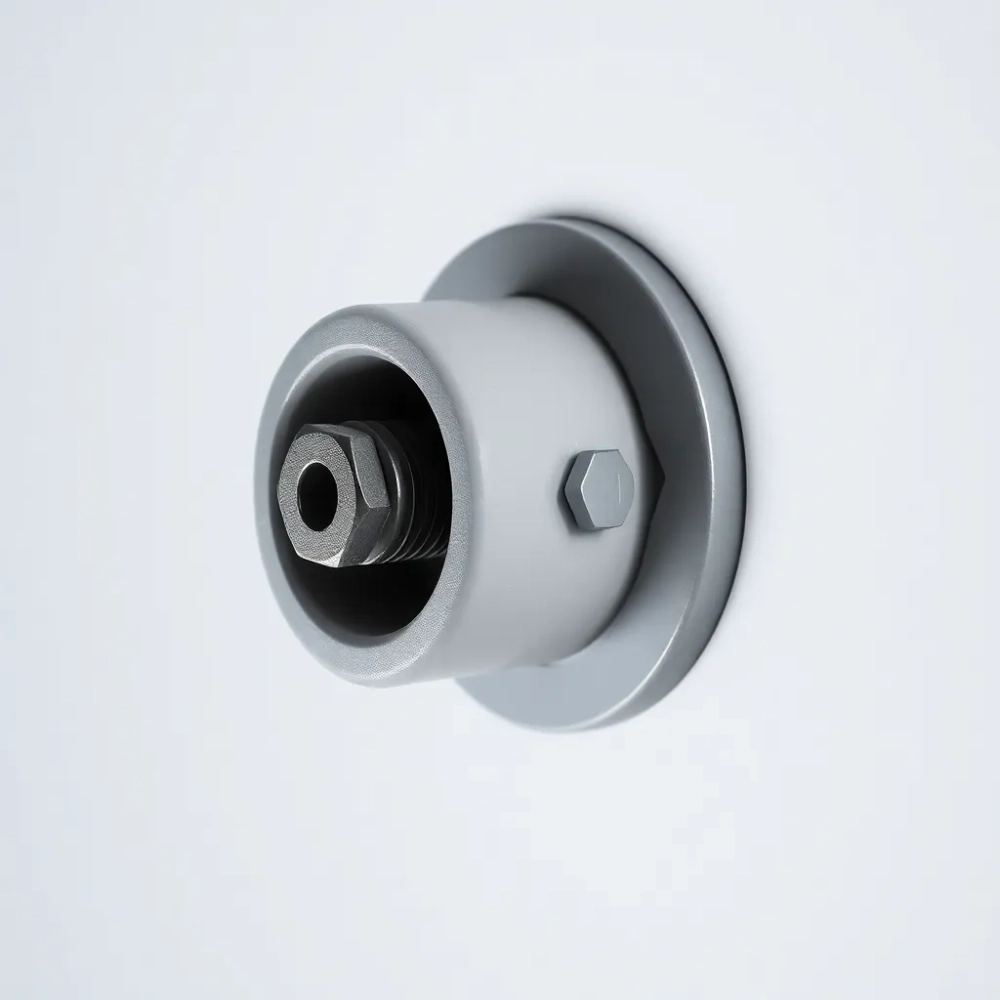

Rozwiązaniem jest kołek przelotowy przez styropian do ściany nośnej, nazywany też kołkiem rozporowym do ocieplenia. Element składa się z tulei gwintowanej (najczęściej M8, M10 lub M12), stożka rozporowego i łba z gwintem zewnętrznym. Tuleja przechodzi przez całą grubość izolacji i rozpiera się dopiero w murze, dzięki czemu obciążenie trafia tam, gdzie może być przeniesione: na ścianę nośną z betonu, cegły pełnej, silki lub pustaka ceramicznego.

W polskiej praktyce budowlanej najczęściej spotkasz się z kołkami o długości roboczej 100-200 mm, dopasowanej do styropianu o grubości 5-20 cm. Przy cieńszej izolacji (3-5 cm) lepiej sprawdza się krótsza wersja, przy grubszej (15-20 cm) konieczne jest dobranie elementu o większym wysięgu, żeby strefa rozporu wypadła minimum 50-60 mm w murze. Zasada jest prosta: im dłuższa tuleja, tym większe dopuszczalne obciążenie, ale też tym większy moment wstępny przy montażu.

Kołek przelotowy przez styropian do ściany nośnej: parametry i nośność

Nośność kołka rozporowego do elewacji z ociepleniem zależy od trzech zmiennych: średnicy gwintu, głębokości zakotwienia w murze oraz jakości podłoża. W betonie C20/25 kołek M10 z zakotwieniem 60 mm przenosi zwykle 1,2-1,8 kN siły wyrywającej, co w przeliczeniu daje 120-180 kg obciążenia statycznego. W cegle pełnej ceramicznej wartość spada do 0,8-1,4 kN, a w pustaku ceramicznym do zaledwie 0,4-0,7 kN, bo materiał kruszy się w strefie rozporu.

Wartość 1 kN odpowiada mniej więcej 100 kg masy statycznej, ale w obliczeniach trzeba uwzględnić współczynnik bezpieczeństwa 1,4-2,1 zgodnie z normą PN-EN 1990. Przy kratce wentylacyjnej o masie 12 kg, ale powierzchni 0,25 m², wiatr wiejący z prędkością 30 m/s generuje siłę poziomą nawet 200-250 N. Z tego względu producenci podają nośności nie na pojedynczy kołek, lecz na zestaw czterech, pięciu lub sześciu elementów rozmieszczonych równomiernie.

Istotną cechą kołków z gwintem zewnętrznym jest możliwość demontażu mocowanego elementu bez uszkodzenia elewacji. Wystarczy odkręcić nakrętkę, zdjąć uchwyt i ponownie wykręcić tuleję, jeśli zajdzie taka potrzeba. W odróżnieniu od kołków wklejanych (kotew chemicznych) nie trzeba wiercić otworu obok starego, żeby zamocować nowy uchwyt w tym samym miejscu.

Na rynku funkcjonują trzy główne klasy długościowe kołków przelotowych. Wersje 100-120 mm obsługują styropian 5-8 cm, modele 140-160 mm są najpopularniejsze przy standardowym ociepleniu 10-15 cm, a kołki 180-200 mm montuje się w budynkach pasywnych i termomodernizacjach z grubszą warstwą izolacji. Do każdej długości trzeba dobrać wiertło o tej samej średnicy co trzpień, zwykle 10, 12 lub 14 mm.

Mocowanie ciężkich przedmiotów na elewacji: instrukcja krok po kroku

Zanim zaczniesz wiercić, zlokalizuj ścianę nośną. W domach z lat 90. i późniejszych warstwa styropianu ma zwykle 12-18 cm, a mur nośny zaczyna się 15-20 cm od lica elewacji. W starszych budynkach (kamienice, przedwojenne domy) ocieplenie bywa cieńsze lub w ogóle go nie ma, wtedy kołek z gwintem działa jak zwykła kotwa rozporowa. W domach szkieletowych z elewacją wentylowaną kołek przelotowy nie ma racji bytu, bo mocowanie odbywa się do profili rusztu.

Przygotuj narzędzia: wiertarkę z udarem pneumatycznym lub młotowiertarkę, wiertło widiowe o średnicy 10-14 mm, klucz płaski lub nasadkę dopasowaną do nakrętki kołka, poziomicę, ołówek i taśmę malarską. Wskazane, żeby wiertło miało długość roboczą co najmniej 220 mm, bo wiercisz przez dwie ściany: tynk z klejem i styropian, a potem wchodzisz 60-80 mm w mur.

Zaznacz na wiertle głębokość otworu taśmą malarską. Wiercenie „na oko" prowadzi do zbyt płytkiego otworu w murze, a kołek nie rozporuje się prawidłowo. Zbyt głęboki otwór z kolei marnuje czas i wiertło, choć nie obniża nośności, o ile otwór nie jest luźny.

Krok pierwszy: wyznacz położenie mocowania. Przy kratce wentylacyjnej 20 × 20 cm optymalny rozstaw kołków to 15 × 15 cm, czyli cztery narożniki. Przy lampie o masie 8 kg wystarczą dwa kołki w rozstawie 12-15 cm. Przy uchwycie flagowym obciążonym wiatrem potrzebujesz minimum trzech punktów, najlepiej w trójkącie równoramiennym.

Krok drugi: wiercenie. Ustaw wiertło prostopadle do elewacji i wierć bez udaru przez warstwę styropianu (udar kruszy strukturę EPS i poszerza otwór). W momencie, gdy wiertło wejdzie w mur, przełącz na udar i kontynuuj do żądanej głębokości. Wyjmij wiertło, wydmuchaj pył z otworu pompką ręczną lub sprężonym powietrzem.

Krok trzeci: osadzenie kołka. Wsuń tuleję gwintowaną przez element mocowany (kratkę, uchwyt, wspornik) w wywiercony otwór. Lekkie obroty ręką pomagają wprowadzić gwint w styropian bez jego rozrywania. Jeśli tuleja wchodzi zbyt opornie, nie używaj siły, bo zdeformujesz gwint. Lepiej rozwiercić otwór wiertłem o 0,5 mm większym.

Krok czwarty: dokręcenie. Nałóż nakrętkę z podkładką i dokręcaj kluczem momentowym lub nasadką z ogranicznikiem. Moment docelowy dla M10 w betonie to 25-35 Nm, w cegle 15-25 Nm. Przekroczenie momentu powoduje zerwanie gwintu tulei, niedokręcenie zostawia luz i kołek pracuje pod obciążeniem. Efekt widać po tygodniu: kołek zaczyna się wysuwać przy każdym podmuchu wiatru.

Krok piąty: kontrola. Szarpnij mocowany element ręką w kierunku prostopadłym do ściany. Prawidłowo osadzony kołek nie daje żadnego luzu, nie wyciąga się, a nakrętka nie odkręca się samoczynnie. Jeśli czujesz minimalny ruch, dokręć jeszcze o ćwierć obrotu. Końcowy test wieńczy próba czasu: zostaw obciążenie na 24 godziny i obserwuj, czy nie pojawia się szczelina między tuleją a styropianem.

Nigdy nie wierć w strefie, gdzie przypuszczalnie biegnie instalacja elektryczna lub rura. W domach z ociepleniem ETICS kable często prowadzone są w warstwie kleju, 10-20 mm pod tynkiem. Bez wykrywacza napięcia i lokalizatora metalu nie ruszaj się dalej.

Kołek rozporowy, kołek do styropianu czy kotwa chemiczna: co wybrać

Kołek rozporowy do elewacji z ociepleniem, kołek do styropianu w rozumieniu „parasolki" oraz kotwa chemiczna to trzy różne rozwiązania, które ludzie stosują zamiennie, choć działają na zupełnie odmiennych zasadach. Kołek do styropianu pracuje w izolacji, kotwa chemiczna w murze, ale wymaga dłuższego czasu wiązania, a kołek przelotowy łączy obie strefy.

Kołek do styropianu w rozumieniu technicznym, czyli tuleja z talerzykiem i trzpieniem rozporowym, ma sens przy mocowaniu lekkich elementów: czujników temperatury, oznaczeń, małych skrzynek elektrycznych. Powyżej 8 kg zaczyna się ryzyko deformacji talerzyka i powolnego wysuwania. Mechanizm awarii jest prosty: EPS pod obciążeniem pełza, a kołek nie ma żadnego mechanizmu samoblokującego poza tarciem.

Kołek rozporowy z gwintem zewnętrznym zajmuje miejsce pośrodku. Rozpiera się w murze, ale dzięki tulei gwintowanej przechodzi przez styropian, nie naruszając jego struktury. W odróżnieniu od kotwy chemicznej nie wymaga czyszczenia otworu z pyłu ani odmierzania składników żywicy. Montaż trwa tyle, ile dokręcanie nakrętki, czyli kilkanaście sekund. Sprawdza się przy typowych obciążeniach domowych: lampy, kratki, uchwyty, skrzynki.

Kotwa chemiczna wchodzi do gry przy obciążeniach powyżej 60 kg na punkt, w podłożach o niskiej wytrzymałości (cegła dziurawka, beton komórkowy klasy 2-3 MPa) oraz przy montażu blisko krawędzi muru, gdzie kołek mechaniczny mógłby odłupać materiał. Żywica wypełnia nierówności otworu, tworzy wiązanie adhezyjne z murem i po utwardzeniu (zwykle 45-90 minut w temperaturze 20°C) osiąga wytrzymałość na poziomie 1,5-4 kN. Minusem jest cena i brak możliwości natychmiastowego obciążenia.

Przy wyborze warto spojrzeć na aprobaty techniczne. Kołki rozporowe do elewacji z ociepleniem powinny posiadać znak CE i deklarację właściwości użytkowych zgodnie z normą PN-EN 13501-1 (klasa reakcji na ogień) oraz PN-EN 1992-4 (projektowanie zamocowań w betonie). Europejska Ocena Techniczna (ETA) to dodatkowe zabezpieczenie, że produkt przeszedł badania w niezależnym laboratorium. Brak dokumentu nie oznacza złej jakości, ale utrudnia dochodzenie roszczeń, gdyby mocowanie zawiodło.

Nie stosuj kołka rozporowego do elewacji z ociepleniem, w której warstwa izolacji ma mniej niż 5 cm. Tuleja nie ma wystarczającego prowadzenia, łeb wystaje ponad tynk, a strefa rozporu wypada zbyt blisko lica muru. W takiej sytuacji pozostaje klasyczny kołek rozporowy do betonu albo wkręt fasadowy przez profil dystansowy.

Na koniec warto wspomnieć o czynniku, który umyka w tabelach i katalogach: temperaturze montażu. Żywica chemiczna w kotwie poliestrowej wiąże poprawnie w zakresie 5-35°C, poza nim proces się spowalnia albo zatrzymuje. Kołek rozporowy mechaniczny nie ma takiego ograniczenia, choć w temperaturze poniżej -10°C sam polipropylen tulei traci elastyczność i może pęknąć przy dokręcaniu. Najlepsze warunki montażu to sucha pogoda, temperatura 5-25°C, brak silnego wiatru, który mógłby przeszkadzać przy pozycjonowaniu elementu.

Checklist przed montażem

• Wiertarka z udarem i wiertło widiowe 10-14 mm, długość min. 220 mm.
• Klucz nasadowy lub płaski dobrany do nakrętki kołka.
• Taśma malarska do oznaczenia głębokości wiercenia.
• Pompka ręczna lub sprężarka do wydmuchania pyłu z otworu.
• Klucz dynamometryczny (opcjonalnie, ale wskazany przy większych kołkach).
• Wykrywacz napięcia i lokalizator metalu.
• Kołki rozporowe do elewacji z ociepleniem o długości dopasowanej do grubości styropianu + 60 mm zakotwienia.

Źródła danych: PN-EN 1990 (Eurokod 0, podstawy projektowania konstrukcji), PN-EN 1992-4 (Eurokod 2, część 4: projektowanie zamocowań w betonie), PN-EN 13501-1 (klasyfikacja ogniowa wyrobów budowlanych), dane katalogowe producentów systemów ETICS, informacje z portali technicznych muratordom.pl oraz budujemydom.pl.
