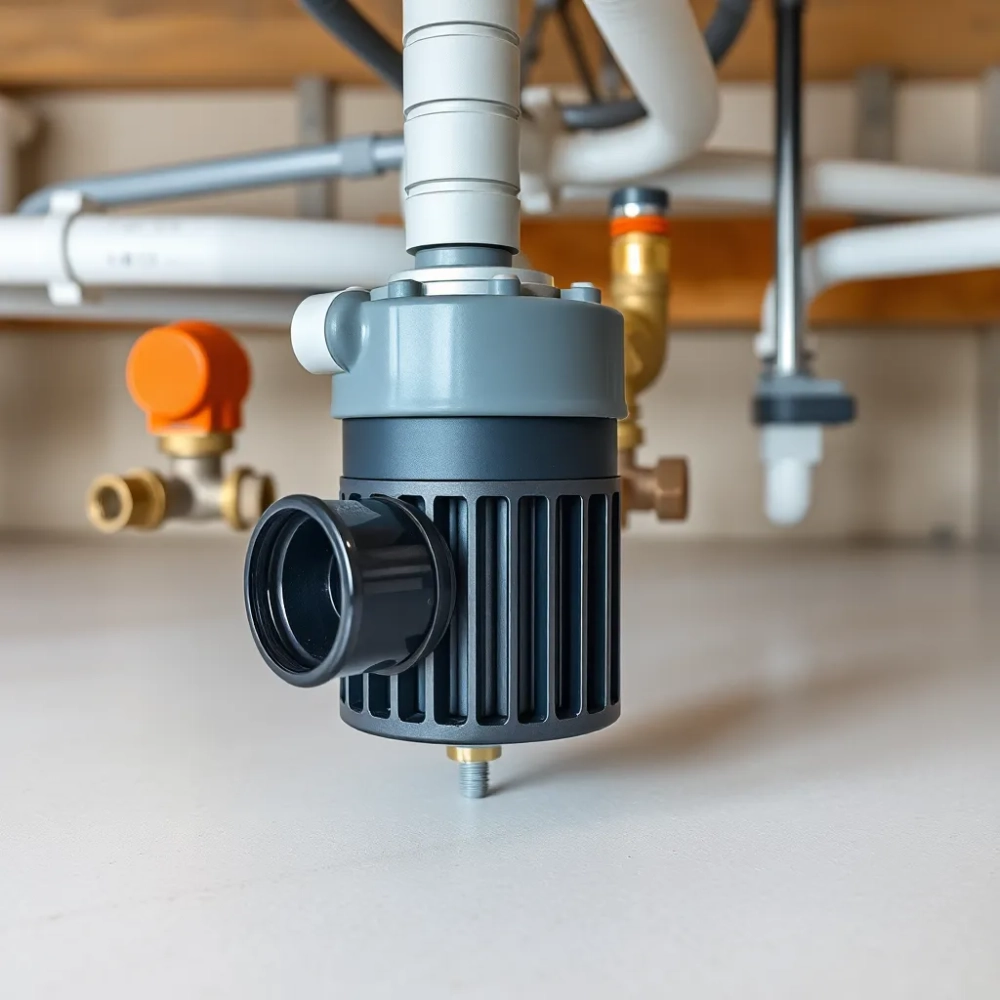

Separator powietrza do podłogówki: czy naprawdę go potrzebujesz?

Szum w rurach, zimne strefy podłogi, ciągłe odpowietrzanie grzejników ręcznym zaworem te objawy niemal zawsze zaczynają się od tego samego: powietrza krążącego w obiegu wody grzewczej. Separator powietrza do podłogówki usuwa je mechanicznie, zanim zdąży zablokować przepływ, wywołać korozję czy obniżyć komfort cieplny. Problem w tym, że sam montaż nie gwarantuje efektu liczy się średnica, miejsce wpięcia i prędkość przepływu w danym punkcie.

• Jak dobrać separator powietrza do instalacji podłogowej
• Montaż separatora powietrza w podłogówce krok po kroku
• Najczęstsze błędy przy separacji powietrza w ogrzewaniu podłogowym

Jak dobrać separator powietrza do instalacji podłogowej

Dobór zaczyna się od przepływu, nie od katalogu. W instalacji podłogowej pracującej w zakresie 35-45 °C woda płynie wolno, bo różnica temperatury zasilania i powrotu wynosi zwykle zaledwie 5-10 K. Przy takiej różnicy ΔT każdy metr rury PEX 16×2 generuje niewielki, ale istotny spadek ciśnienia, więc kluczowy parametr separatora to przepustowość przy Δp = 1 kPa.

Drugą osią decyzji jest średnica przyłączy. Najczęściej spotykane warianty to DN 22, DN 28 i DN 35. Pierwszy pasuje do rozdzielaczy 1-calowych obsługujących do 4 obwodów, drugi do 6-8 obwodów, trzeci do większych kondygnacji lub budynków powyżej 150 m². Dobranie zbyt małego przyłącza wymusza przyspieszenie przepływu, a to z kolei zdmuchuje pęcherzyki gazu, zanim zdążą się one wynieść do komory odpowietrzającej.

Materiał korpusu też ma znaczenie. Mosiądz z powłoką niklową toleruje tlen rozpuszczony w wodzie lepiej niż stal czarna, choć producenci rzadko to eksponują. Norma PN-EN 12502 opisuje ochronę przed korozją w instalacjach wodnych i wskazuje, że przy stałym nasyceniu tlenem staje się ona obowiązkowa, nie opcjonalna.

Warto sprawdzić też typ wkładu wewnętrznego. Klasyczny pęcherzykowy separator wykorzystuje siłę wyporu: bąbelki gazu wznoszą się, bo woda ma gęstość około 998 kg/m³, a powietrze około 1,2 kg/m³, więc różnica wyporu pozwala odseparować nawet mikropęcherzyki o średnicy poniżej 1 mm. Modele z siatką cyklonową działają inaczej nadają wodzie ruch wirowy, dzięki czemu faza gazowa migruje do osi separatora i tam jest odprowadzana. W podłogówce, gdzie prędkość przepływu rzadko przekracza 0,5 m/s, wersja cyklonowa działa słabiej niż pęcherzykowa, więc wybór powinien paść na tę pierwszą.

Kolejny wymiar to warunki pracy. Ciśnienie robocze w instalacji podłogowej rzadko przekracza 1,5 bar w stanie zimnym i 2,5 bar po nagrzaniu, ale normy bezpieczeństwa wymagają, by elementy instalacji pracowały przy ciśnieniu próbnym 6 bar przez 30 minut. Separator powietrza do podłogówki oznaczony jako PN 10 to rozsądne minimum, a PN 16 margines bezpieczeństwa w nowszych układach z zaworem termostatycznym na powrocie.

Dobranie separatora to nie tylko przepływ i cena chodzi o kompatybilność z resztą układu. Zawór zwrotny za pompą, filtr siatkowy przed pompą i separator przed pompą tworzą trójkąt ochronny. Pominięcie któregokolwiek z tych elementów obniża skuteczność pozostałych, ponieważ ich funkcje wzajemnie się uzupełniają.

Kiedy nie warto stosować danego rozwiązania? Separator pęcherzykowy nie pomoże, jeśli głównym winowajcą szumów jest kawitacja pompy. Kawitacja powstaje, gdy ciśnienie na ssaniu spada poniżej ciśnienia pary wody (ok. 0,023 bar w 20 °C), a wtedy jedynym lekarstwem jest podniesienie ciśnienia statycznego lub wymiana pompy na model o wyższym ciśnieniu podnoszenia. Separator bez interwencji w hydraulikę staje się wówczas kosztownym gadżetem.

Kryteria wyboru w pigułce

• Przepustowość przy Δp ≤ 2 kPa zawsze weryfikowana w karcie katalogowej.
• Średnica przyłącza dopasowana do rozdzielacza i średnicy rury zasilającej.
• Odporność na korozję potwierdzona normą PN-EN 12502.
• Ciśnienie robocze minimum PN 10, a w nowych instalacjach PN 16.
• Typ wkładu: pęcherzykowy przy niskich prędkościach przepływu w podłogówce.

Montaż separatora powietrza w podłogówce krok po kroku

Miejsce montażu decyduje o skuteczności bardziej niż sam model urządzenia. Separator powietrza do podłogówki powinien być wpięty na zasilaniu, tuż za źródłem ciepła, ale przed pompą obiegową. W tym miejscu woda ma najwyższą temperaturę, a pęcherzyki gazu wykazują największą tendencję do uwalniania się z roztworu dyfuzja gazu rośnie wykładniczo wraz z temperaturą.

Pozycja robocza korpusu wpływa na skuteczność odpowietrzania. Separator montowany pionowo, z komorą odpowietrzającą na górze, wykorzystuje siłę grawitacji i wypór bąbelki same wędrują do góry, gdzie czeka na nie automatyczny zawór odpowietrzający. Montaż poziomy działa, ale wymaga zastosowania wkładu cyklonowego, a ten, jak wspomniano, nie jest optymalny przy małych prędkościach przepływu.

Kolejność montażu w układzie z kotłem gazowym kondensacyjnym wygląda tak: zawór kulowy odcinający, filtr siatkowy magnetyczny, separator powietrza, pompa obiegowa, zawór mieszający trójdrożny, rozdzielacz podłogowy. Pominięcie filtra magnetycznego nie zwalnia z obowiązku odseparowania opiłków żelaza te z czasem osiadają na siatce separatora i zaburzają jego pracę, więc czyszczenie filtra raz na 12 miesięcy powinno wejść w nawyk.

Przykręcanie przyłączy wymaga uwagi. Mosiężne złączki zaciskane na rurze PEX tolerują moment dokręcania 25-30 Nm, powyżej tej wartości materiał zaczyna płynąć i pojawia się mikro-nieszczelność, która przez tygodnie pozostaje niezauważona, a potem niespodziewanie kapie na sufit garażu. Najlepiej posługiwać się kluczem dynamometrycznym to nie przesada, a normalna praktyka w układach, które mają pracować 20-30 lat bez ingerencji.

Podczas napełniania instalacji wodą separator musi być otwarty od dołu i odpowietrzany od góry w przeciwnym razie woda wciśnie powietrze do komory, a to wydłuży proces rozruchu o kilka godzin i może skutkować powstawaniem korków powietrznych w najdalszych obwodach podłogówki.

Po napełnieniu warto sprawdzić szczelność przy ciśnieniu próbnym. Ciśnienie 6 bar utrzymuje się przez 30 minut, a dopuszczalny spadek wynosi 0,2 bar. Większy spadek oznacza nieszczelność, najczęściej w miejscach połączeń zaciskowych. Instalacja podłogowa jest wrażliwa na takie defekty, ponieważ rury PEX prowadzone w posadzce nie pozwalają na szybką lokalizację wycieku bez kamery termowizyjnej.

Odpowietrzenie ręczne odbywa się przez odkręcenie śruby w górnej części separatora, ale w praktyce automatyczny odpowietrznik pływakowy robi to sam, usuwając powietrze przy każdym spadku ciśnienia w instalacji. Automatyka nie jest wieczna po 5-7 latach uszczelka pływaka twardnieje i zaczyna przepuszczać wodę. Dlatego przy corocznej kontroli kotła warto poprosić serwisanta o sprawdzenie stanu odpowietrznika, wymianę o-ringu lub całego wkładu.

Zostawienie za separatorem prostego odcinka rury o długości minimum 10 średnic nominalnych pozwala na ustabilizowanie się przepływu. Zbyt bliskie kolano zaraz za wylotem separatora wprowadza turbulencje, które ponownie zasysają część pęcherzyków do głównego obiegu.

Najczęstsze błędy przy separacji powietrza w ogrzewaniu podłogowym

Największym błędem pozostaje pominięcie separatora w ogóle, w przekonaniu, że automatyczne odpowietrzniki na grzejnikach wystarczą. W podłogówce nie ma grzejników, więc cały gaz musi opuścić układ przez separator i pompę. Brak tego elementu objawia się po 2-3 sezonach grzewczych zimnymi plamami w łazience i kuchni, bo to tam obwody bywają najdłuższe, a ciśnienie najniższe.

Drugi błąd to montaż separatora za pompą. Na ssaniu pompy panuje podciśnienie, więc każdy pęcherzyk zostaje wessany i rozbity przez wirnik na drobne mikropęcherzyki, które przechodzą dalej. Separator za pompą nie ma szans ich wyłapać. Prawidłowe miejsce to zasilanie przed pompą tam ciśnienie jest wyższe niż w najwyższym punkcie instalacji, więc gaz ma fizyczną szansę się wydzielić.

Trzeci problem to brak izolacji termicznej na rurach prowadzących do separatora, jeśli te biegną przez nieogrzewaną kotłownię. Strata ciepła na odcinku 1,5 m między kotłem a separatorem potrafi wynieść 30-40 W, co w skali roku daje kilkadziesiąt złotych. Ale ważniejszy jest efekt chłodzenia: woda wychłodzona przed separatorem ma niższą zdolność do uwalniania gazu, przez co sam separator pracuje nieefektywnie.

Czwarty błąd to użycie separatora o zbyt małej średnicy w stosunku do instalacji. Redukcja z DN 35 do DN 22 wymuszona ciasnymi warunkami w kotłowni zwiększa prędkość przepływu z 0,4 do 1,1 m/s. Przy tej prędkości pęcherzyki nie zdążą się wynieść do komory zostają porwane przez strumień wody i wracają do obiegu. Separator działa wtedy jak zwykła rura, a nie jak urządzenie separujące.

Piąty problem pojawia się przy stosowaniu inhibitorów korozji. Glikol propylenowy obniża napięcie powierzchniowe wody i utrudnia łączenie się mikropęcherzyków w większe, łatwiejsze do wychwycenia. W układach z glikolem o stężeniu 30-40% separator pęcherzykowy traci około 20% skuteczności w takich wypadkach warto rozważyć separator próżniowy lub cyklonowy z wkładem wirowym.

Nie instaluj separatora w najniższym punkcie instalacji spowoduje to gromadzenie się szlamu i opiłków, które w skrajnych przypadkach całkowicie zablokują przepływ. Separator powietrza do podłogówki wymaga pozycji, w której gaz łatwo unosi się ku górze, a zanieczyszczenia stałe opadają w inne miejsce, zwykle do filtra siatkowego lub osadnika.

Szósty błąd to niedocenianie roli pierwszego rozruchu. Po napełnieniu instalacji wodą sieciową separator powinien odprowadzić w ciągu 24-48 godzin nawet 0,3 litra powietrza to naturalne, bo rozpuszczone gazy stopniowo się uwalniają. Jeśli po tym czasie odpowietrznik nadal kapie intensywnie, może to oznaczać nieszczelność podciśnieniową w instalacji, np. w miejscu, gdzie rura PEX przechodzi przez ścianę bez tulei ochronnej.

Siódmy problem to ignorowanie wytycznych producenta kotła. Część nowoczesnych kotłów kondensacyjnych ma wbudowany separator w grupie hydraulicznej i montowanie drugiego przed pompą zaburza ich algorytm sterowania. Przed zakupem warto przejrzeć instrukcję, szczególnie rozdział dotyczący minimalnego oporu hydraulicznego. Separator o zbyt niskim Δp przy danym przepływie może spowodować, że pompa kotła nie osiągnie swojego nominalnego punktu pracy i zacznie pracować poza zakresem optymalnej sprawności.

Ósmym błędem jest zbyt rzadkie czyszczenie separatora. Raz na 2 lata warto odkręcić górny korek, wyjąć siatkę lub pływak i usunąć osad. W twardej wodzie o twardości powyżej 14°dH kamień potrafi zablokować dyszę odpowietrznika w ciągu 3-4 lat. Czyszczenie zajmuje 15 minut i nie wymaga spuszczania wody z instalacji.

W skrajnych przypadkach źle dobrany separator staje się przyczyną problemów, które miał rozwiązać. Zbyt duży model o Δp poniżej 0,3 kPa przy maksymalnym przepływie powoduje, że pompa obiegowa traci swój nominalny punkt pracy i zaczyna „pływać" między trybem minimalnym a maksymalnym. Objawia się to cyklicznym szumem w rurach, który łatwo pomylić z kawitacją.

Skuteczna separacja zaczyna się od właściwego doboru, ale kończy na regularnym przeglądzie. Urządzenie kosztujące 200-600 PLN, zamontowane raz a porządnie, potrafi wydłużyć żywotność pompy trzykrotnie, wyciszyć instalację i zapewnić równomierną temperaturę podłogi. Bez niego nawet najlepiej wyregulowana podłogówka będzie sprawiać kłopoty po dwóch, trzech sezonach.

Jeśli planujesz modernizację istniejącej instalacji lub projektujesz nową podłogówkę w domu 120-180 m², sprawdź średnicę rury zasilającej przy kotle, twardość wody wodociągowej w swojej gminie i przewidywaną liczbę obwodów. Te trzy dane wystarczą, by wybrać separator DN 22 lub DN 28, który zrealizuje swoje zadanie bez przepłacania za nadmiarowe ciśnienie nominalne.

Źródła danych i normy: PN-EN 12502 (ochrona materiałów metalowych przed korozją), Warunki Techniczne 2021 (wymagania izolacyjne instalacji), karty katalogowe separatorów DN 22-35 producentów europejskich (dane techniczne i ceny orientacyjne), instrukcje serwisowe kotłów kondensacyjnych zgodnych z dyrektywą ErP 2021. Strona referencyjna: itb.pl, pktsa.pl.
