Jak zakręcić pętlę podłogówki i wyrównać temperaturę w domu

Budowa rozdzielacza i znaczenie zaworów na pętlach

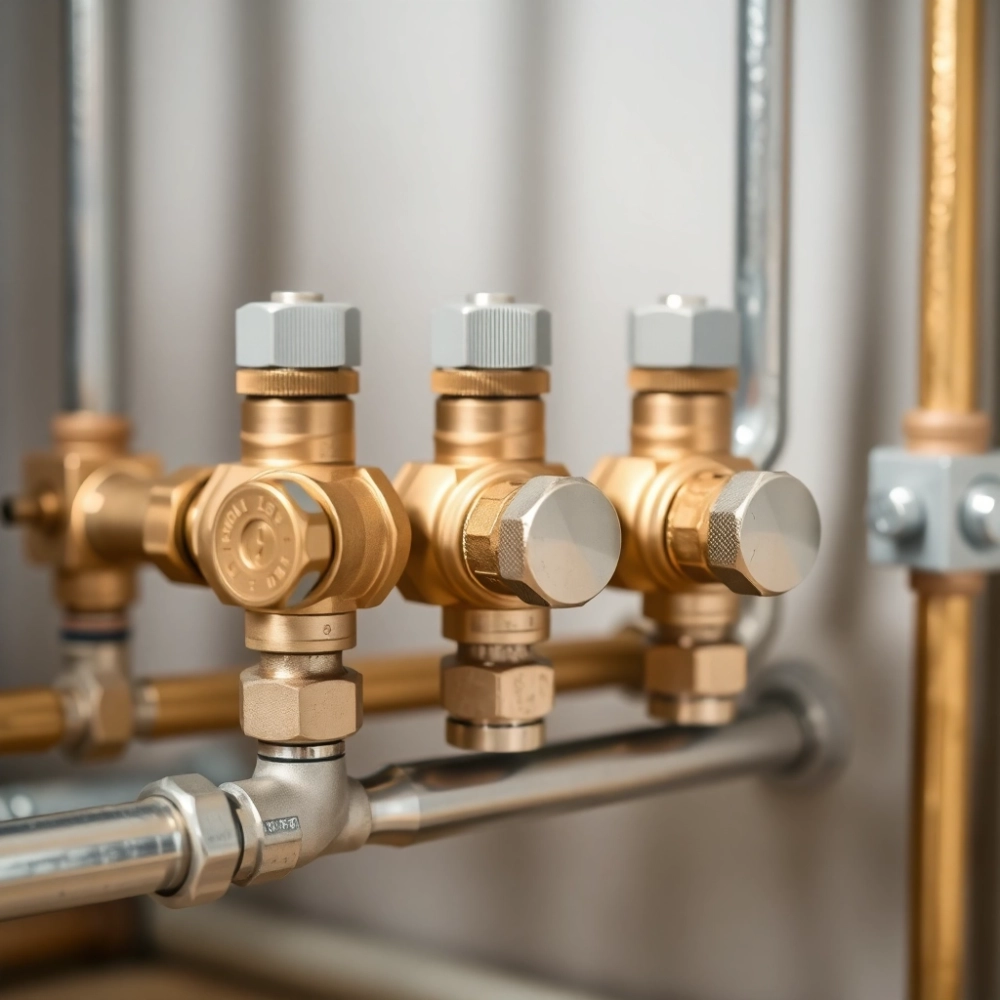

Każda pętla podłogówki kończy się na rozdzielaczu, czyli metalowej belce z kilkoma wyjściami zasilającymi i powrotnymi. Na zasilaniu stoi zawór regulacyjny, przez który wpływa do rury czynnik grzewczy z kotła lub pompy ciepła. Na powrocie montuje się rotametr albo zawór równoważący, pozwalający odczytać rzeczywisty przepływ wody w danej pętli.

• Budowa rozdzielacza i znaczenie zaworów na pętlach
• Krok po kroku: regulacja przepływu pętli podłogówki
• Najczęstsze błędy przy zakręcaniu pętli ogrzewania podłogowego

Zawór regulacyjny na zasilaniu odpowiada za ilość wody wpływającej do konkretnego obwodu. Pokręcając jego główką, zmniejszasz lub zwiększasz przekrój otworu, przez który przepływa gorący czynnik. Rotametr na powrocie pokazuje skalę w litrach na minutę, dzięki czemu wiesz, czy dana pętla faktycznie pobiera tyle, ile powinna.

Aby zakręcić pętlę podłogówki, wystarczy przekręcić zawór na zasilaniu w prawo do oporu. Przy pełnym zamknięciu przepływ ustaje, a rotametr powinien spaść do zera. Zostawienie zaworu w pozycji półotwartej to najczęstszy sposób ograniczania temperatury w wybranym pomieszczeniu bez wyłączania całej sekcji.

Różnica między pętlami wynika z ich długości, średnicy rury i oporów hydraulicznych. Pokój oddalony od rozdzielacza potrzebuje mocniejszego otwarcia zaworu niż pokój tuż obok. Bez wstępnego zbalansowania długie obwody grzeją słabiej, a krótkie przegrzewają stopy mieszkańców.

Regulacja hydrauliczna działa na prostej zasadzie Bernoulliego. Im bardziej przymknięty zawór, tym większy spadek ciśnienia na krótkiej pętli, a więc automatycznie więcej wody trafia do dłuższej. W praktyce oznacza to, że za pomocą jednego pokrętła na rozdzielaczu możesz wyrównać temperatury w całym domu bez żadnych dodatkowych pomp.

Jeśli rotametr został fabrycznie wyregulowany i zaplombowany, lepiej go nie ruszać. Korektę wykonuje się tylko zaworem na zasilaniu, chyba że projektant przewidział inaczej. Dotknięcie plomby grozi utratą gwarancji na całą instalację, a kontroler może to potraktować jako ingerencję w ustawienia producenta.

Krok po kroku: regulacja przepływu pętli podłogówki

Zanim dotkniesz rozdzielacza, upewnij się, że pompa obiegowa pracuje, a instalacja jest odpowietrzona. Zakręcanie pętli podłogówki przy zapowietrzonej instalacji nie ma sensu, bo powietrze w rurze zachowuje się jak korek i zaburza odczyt rotametru. Poświęć pięć minut na sprawdzenie, czy ciśnienie w manometrze mieści się w granicach 1,5-2 bar.

Zamknięcie wybranej pętli zaczyna się od odczytu przepływu na rotametrze. Zanotuj aktualną wartość w litrach na minutę, a następnie przekręć zawór na zasilaniu w prawo o ćwierć obrotu. Po minucie ponownie sprawdź rotametr. Gdy wskazówka opadnie do zera, pętla została skutecznie odcięta od instalacji.

Jeśli chcesz tylko ograniczyć grzanie w jednym pokoju, zawór ustaw w pozycji pośredniej. Typowy zakres regulacji to od 0 do 4 l/min dla pętli o długości 80 metrów. Pokręcanie co ćwierć obrotu i czekanie 24 godziny na stabilizację temperatury podłogi daje znacznie lepszy efekt niż nagła zmiana ustawienia.

Po pełnym zakręceniu pętli warto sprawdzić, czy pozostałe obwody nadal pracują prawidłowo. Domknięcie jednego obwodu zwiększa ciśnienie i przepływ w pozostałych, co może ujawnić niedokładności wcześniejszej regulacji. Jeśli sąsiednia pętla zaczyna przegrzewać, skoryguj jej zawór o odpowiedni ułamek obrotu.

Odczytywanie rotametru wymaga odrobiny wprawy. Wskazówka unosi się na wodzie tylko przy aktywnym przepływie i lekkim puknięciu w obudowę. Bez pukania może zaciąć się i pokazywać zawyżone wartości, co prowadzi do niepotrzebnego przymykania zaworów w całym domu.

Przy pierwszym uruchomieniu ogrzewania podłogowego po lecie regulacja wygląda inaczej niż w środku sezonu. Początkowo odkręć wszystkie zawory do pełnego otwarcia, odpowietrz instalację, a dopiero potem stopniowo ograniczaj pętle w pokojach, które powinny być chłodniejsze niż łazienka. Taka kolejność zapobiega termicznym szokom w wylewce.

Najczęstsze błędy przy zakręcaniu pętli ogrzewania podłogowego

Pierwszy grzech instalatorów-amatorów to przekręcanie zaworu siłą. Główka zaworu termostatycznego ma delikatny mechanizm, który przy zbyt mocnym dokręceniu po prostu się zacina. Zakręcanie pętli podłogówki powinno kończyć się lekkim oporem, a nie brutalnym szarpnięciem kluczem.

Drugi problem dotyczy regulacji pomieszanych pętli. Wielu użytkowników kręci zarówno zaworem na zasilaniu, jak i rotametrem na powrocie, nie zdając sobie sprawy, że fabryczne ustawienie rotametru odpowiada za równomierność przepływu w całej instalacji. Zaburzenie tego balansu objawia się szumem i różnicami temperatur między pokojami.

Trzeci błąd to regulacja bez termometru podłogowego. Dotyk stopy na kaflach to metoda zawodna i subiektywna. Różnica 2 stopni Celsjusza między pokojami potrafi umknąć nieuważnemu domownikowi, a rachunek za ogrzewanie rośnie w oczach. Inwestycja w pirometr za kilkadziesiąt złotych zwraca się w ciągu jednego sezonu.

Czwarta pułapka kryje się w zbyt szybkim tempie regulacji. Wylewka betonowa o grubości 6 centymetrów potrzebuje kilku godzin, żeby oddać ciepło do pomieszczenia. Kręcenie zaworem co godzinę mija się z celem, bo każda zmiana nie zdąży się jeszcze w pełni ujawnić przed kolejną korektą. Cierpliwość opłaca się tu bardziej niż precyzja.

Piąte zagrożenie to ignorowanie rozdzielacza po sezonie grzewczym. Nawet przy wyłączonym kotle zawory na rozdzielaczu warto zostawić w pozycji lekko otwartej. Całkowite zamknięcie przez kilka miesięcy powoduje osadzanie się kamienia na uszczelkach i trudności przy pierwszym uruchomieniu jesienią.

Objawy źle wyregulowanej instalacji

• Różnica temperatury podłogi przekracza 4 stopnie Celsjusza między pokojami
• Rotametr wskazuje stałe wartości mimo zmian ustawień zaworu
• Pompa obiegowa pracuje głośno i wydaje metaliczne dźwięki
• Wylewka pęka w miejscach, gdzie grzanie było nagłe i intensywne

Szósty, często pomijany błąd to brak dokumentacji ustawień. Poświęcenie pięciu minut na zapisanie pozycji każdego zaworu i przepływu na rotametrze pozwala szybko wrócić do sprawdzonych ustawień po wakacjach lub awarii. Kartka przyklejona do drzwiczek szafki rozdzielaczowej to najprostsze rozwiązanie tego problemu.

Diagnostyka przed regulacją

Zanim zaczniesz zakręcać pętlę podłogówki, warto sprawdzić kilka rzeczy. Ciśnienie w instalacji powinno utrzymywać się powyżej 1,5 bara, a powietrze w układzie być usunięte przez automatyczne odpowietrzniki. Pompa obiegowa powinna pracować cicho i stabilnie, bez wibracji ani przegrzewania obudowy.

Rotametr pokazuje tylko to, co w danej chwili przepływa przez rurę. Gdy wskazówka stoi w miejscu mimo otwartego zaworu, problem leży albo w zapowietrzeniu, albo w zatkaniu mechanicznym filtra siatkowego na rozdzielaczu. Czyszczenie filtra raz w roku wystarczy, żeby uniknąć tej frustrującej sytuacji.

Ostatni aspekt regulacji dotyczy współpracy z automatyką pogodową. Nowoczesne sterowniki podłogówki regulują przepływ przez siłowniki termoelektryczne zamontowane na zaworach. Ręczne pokręcanie zaworu przy aktywnym sterowniku kończy się walką o prymat, bo automatyka wraca do ustawień programowych co kilka minut.

Przed ręczną regulacją wyłącz tryb automatyczny w sterowniku lub ustaw go na stałą temperaturę zasilania bez wpływu na zawory. Dopiero wtedy przekręcanie pokręteł ma fizyczny sens i nie zostanie natychmiast skorygowane przez elektronikę. Po zakończeniu prac wracasz do trybu automatycznego i obserwujesz, jak nowe ustawienia współgrają z resztą domu.

Zakręcanie pętli podłogówki to nie jednorazowa czynność, lecz proces sezonowy. Każdego roku warto przeglądnąć ustawienia rozdzielacza, oczyścić filtry i skorygować przepływy zgodnie z aktualnymi potrzebami domowników. Kilkadziesiąt minut poświęconych jesienią przekłada się na stabilną temperaturę i niższe rachunki przez całą zimę.
