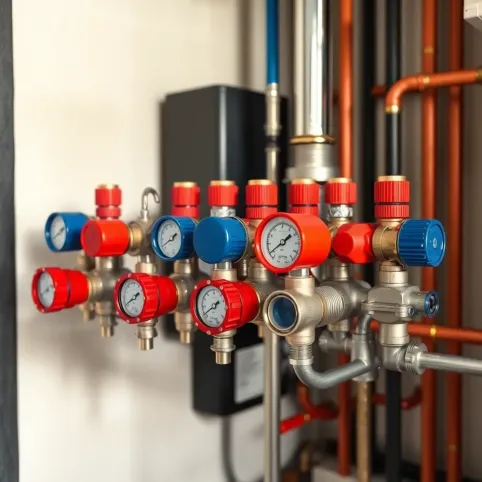

Rozdzielacz do podłogówki 8 sekcji – wymiary, które musisz znać przed zakupem

Ósemka obwodów to najczęstszy wybór w domach 120-180 m², ale kupujący zwykle nie wie, na które wymiary rozdzielacza naprawdę patrzeć przed zamówieniem szafki i złączek. W tekście znajdziesz konkretne liczby z kart katalogowych, tabelę porównań wariantów 6-12 sekcji, wzór na dobór liczby obwodów, schemat podłączenia oraz listę typowych błędów montażowych, które kosztują potem nawet kilkaset złotych poprawek.

• Jak dobrać liczbę obwodów do powierzchni domu
• Rozstaw sekcji i przyłącza PEX co trzeba wiedzieć
• Zawory proste czy kątowe w rozdzielaczu 8-obwodowym
• Montaż rozdzielacza 8 sekcji w szafce praktyczne wskazówki
• Automatyka współpracująca z rozdzielaczem 8-sekcyjnym
• Parametry doboru szafki montażowej
• Normy i certyfikaty potwierdzające jakość
• FAQ najczęstsze pytania inwestorów
• Logistyka i warunki zakupu rozdzielacza 8-sekcyjnego
• Dobór średnicy rury PEX a wydajność obwodu

Jak dobrać liczbę obwodów do powierzchni domu

Reguła jest prosta i wynika bezpośrednio z fizyki przepływu wody w rurze PEX. Jedno pomieszczenie, a właściwie jeden niezależny obieg grzewczy, obsługuje maksymalnie 15-18 m² podłogi przy standardowej średnicy rury 16 mm i długości pętli nieprzekraczającej 100 m.

Gdy przekroczysz tę długość, opory hydrauliczne rosną tak szybko, że pompa obiegowa zaczyna szumieć, a obieg po prostu się nie dogrzewa. Dlatego salon 28 m² wymaga dwóch pętli, łazienka 6 m² osobnej, a kuchnia połączona z holem jednej wspólnej.

Realna kalkulacja wygląda więc tak: zsumuj liczbę pomieszczeń z osobną regulacją temperatury, dodaj margines 1-2 obwodów na wypadek przyszłej adaptacji strychu czy dobudówki. Dom 140 m² z 6 pokojami, dwoma łazienkami i kuchnią potrzebuje zwykle 7-9 obwodów, co trafia dokładnie w środek oferty 8-sekcyjnej.

Wartość szczytowa domu jednorodzinnego 120-180 m² obsłuży rozdzielacz 8-sekcyjny bez żadnych kompromisów. Przy większych metrażach stosuje się dwa rozdzielacze połączone w kaskadę albo jeden 12-obwodowy, ale wtedy belka robi się na tyle długa, że wymaga szafki podtynkowej o szerokości minimum 900 mm.

Rozstaw sekcji i przyłącza PEX co trzeba wiedzieć

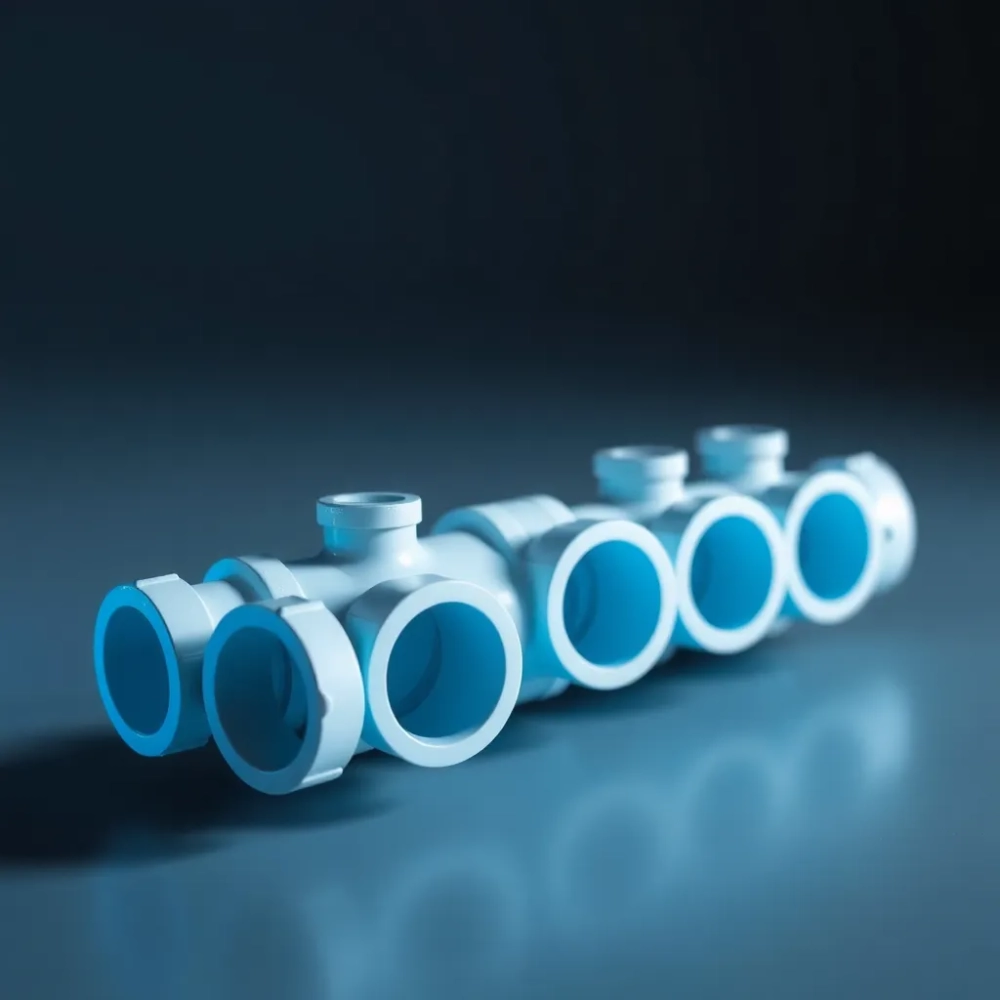

Wymiary rozdzielacza do podłogówki 8 sekcji wynikają z prostego rachunku: rozstaw osiowy między kolejnymi gałęziami to zawsze 48 mm, niezależnie od producenta, bo taki standard przyjęła branża instalacyjna w Europie. Pomnóż 48 mm przez 7 przerw między ośmioma sekcjami, dodaj szerokość każdego gniazda 36 mm i otrzymasz całkowitą długość korpusu około 387 mm w wersji kompaktowej oraz 425 mm w wersji z szerszymi zaworami odcinającymi.

Wysokość robocza rozdzielacza z rotametrami i zaworami termostatycznymi sięga 390-410 mm, a głębokość zabudowy nie przekracza 90 mm po dokręceniu wszystkich złączek. Szafka natynkowa pod taki rozdzielacz musi mieć minimum 500 mm szerokości wewnętrznej, a podtynkowa minimum 540 mm, żeby zmieścić jeszcze izolację termiczną ściany.

Najważniejszy parametr przyłączy to średnica gwintu wyjściowego na rurę PEX, wynosząca standardowo 3/4" z uszczelnieniem eurostożkowym. Tu kryje się pierwszy haczyk: rury PEX występują w dwóch średnicach zewnętrznych, 16 mm oraz 17 mm, a złączka dopasowana do konkretnego wymiaru zwykle nie wchodzi w skład zestawu.

Trzeba ją dokupić osobno, bo mechanizm zaciskowy pierścienia zaprojektowano tak, żeby utrzymać ciśnienie 6 bar w temperaturze 90°C przez minimum 50 lat. Złączka 3/4"x16 mm pasuje do rur PE-Xa i PE-Xb najpopularniejszych na rynku polskim, natomiast wersja 3/4"x17 mm współpracuje z grubszymi rurami stosowanymi w instalacjach o większych obciążeniach cieplnych.

Specyfikacja techniczna kompletu 8-sekcyjnego

• Materiał korpusu: mosiądz chromowany Ms, odporny na odcynkowanie
• Ciśnienie robocze: 6 bar, ciśnienie próbne 10 bar
• Temperatura maksymalna: +90°C, krótkotrwale do +110°C
• Przyłącze główne: 1" GW ze śrubunkiem
• Wyjścia na obwody: 3/4" GZ eurostożek
• Długość całkowita: 550 mm wraz z osłonami
• Rozstaw osiowy sekcji: 48 mm
• Certyfikat: CE, zgodność z PN-EN 1254
• Norma materiałowa: EN 12165 CW617N

Zawory proste czy kątowe w rozdzielaczu 8-obwodowym

Wybór wariantu zależy od tego, jak poprowadzisz rury w warstwie wylewki. Zawór prosty oznacza, że rura wychodzi z rozdzielacza prostopadle do ściany, biegnie krótko pod stropem niższej kondygnacji i zakręca dopiero przy grzebieniu grzewczym. Taki układ zajmuje mniej miejsca w warstwie izolacji, ale wymaga większej liczby kolan 90°, co podnosi opory przepływu.

Zawór kątowy kieruje rurę od razu w dół, równolegle do ściany, dzięki czemu trasa do grzebienia jest krótsza i bardziej łagodna. Hydraulicznie to rozwiązanie sprawniejsze, ale potrzebuje głębszej szafki montażowej, minimum 120 mm zamiast 90 mm.

Jeśli projekt instalacji powstaje przed wylaniem wylewki, wybór kątowy daje większą swobodę trasowania. Gdy rozdzielacz montujesz w gotowym budynku, a rury wchodzą już od dołu, proste zawory skracają czas pracy i eliminują ryzyko kolizji z izolacją akustyczną stropu.

Kiedy nie wybrać danego wariantu

Wariantu bez zaworów nie stosuj w instalacjach z automatyką pogodową, bo brak zaworów termostatycznych na sekcjach uniemożliwia precyzyjną regulację poszczególnych pomieszczeń. Zawory proste odpadają w szafkach podtynkowych płytszych niż 110 mm. Zawory kątowe nie sprawdzają się w systemach z rozdzielaczem umieszczonym wysoko, na wysokości stropu, bo rura wychodząca w dół tworzy nieestetyczny łuk nad listwą przypodłogową.

Montaż rozdzielacza 8 sekcji w szafce praktyczne wskazówki

Cały montaż trwa około pięciu minut dzięki śrubunkom na przyłączach głównych 1". Najpierw przykręcasz uchwyty montażowe do tylnej ścianki szafki na poziomie wyznaczonym projektem, zwykle 60-80 cm nad podłogą. Później zawieszasz belki na uchwytach i dokręcasz śrubunki do rur zasilających oraz powrotnych kluczem płaskim 36 mm, nie używając przy tym szczypiec, które rysują chromowaną powłokę.

Kluczowy moment to ustawienie belki zasilającej i powrotnej w identycznej płaszczyźnie, bo nawet 2 mm odchyłki utrudnia późniejsze podłączenie automatyki. Na belce zasilającej montujesz rotametry, które regulują przepływ od 0 do 5 l/min na każdym obwodzie, a na powrotnej zawory termostatyczne z możliwością zamontowania siłowników termoelektrycznych z gwintem M30x1.5.

Ten standardowy gwint M30x1.5 to największa zaleta rozdzielacza, ponieważ pasują do niego siłowniki praktycznie wszystkich producentów automatyki budynkowej. Możesz sterować podłogówką przez przewodowy sterownik grupowy albo bezprzewodowy termostat pokojowy, a w razie awarii jednego sterownika wymieniasz go bez demontażu belki.

Checklista przed montażem

• Sprawdź, czy szafka ma co najmniej 500 mm szerokości wewnętrznej i 90 mm głębokości
• Upewnij się, że rury zasilające kończą się dokładnie na wysokości śrubunków rozdzielacza
• Przygotuj klucz 36 mm do śrubunków i klucz imbusowy 4 mm do uchwytów montażowych
• Zaizoluj rury zasilające i powrotne otuliną Armaflex 13 mm przed schowaniem w szafce
• Zamontuj odpowietrzniki automatyczne na końcach obu belek, bo woda w instalacji zawsze zawiera rozpuszczone powietrze

Najczęstsze błędy przy montażu

Kręcenie śrubunku zbyt mocno prowadzi do pęknięcia uszczelki o-ring po pierwszym sezonie grzewczym, kiedy temperatura wraca powyżej 60°C. Montaż rotametrów odwrotnie, czyli na belce powrotnej zamiast zasilającej, sprawia, że regulacja przepływu nie działa, bo rotametr pokazuje wtedy przepływ w kierunku przeciwnym do projektowanego. Pominięcie odpowietrznika kończy się powietrzem w najwyższym punkcie obwodu, które blokuje przepływ na całe tygodnie.

Wielu instalatorów zapomina też o zaworach kulowych z termometrami na końcach belek. Bez nich nie zmierzysz różnicy temperatury zasilania i powrotu, a to jedyny szybki sposób wykrycia zatkanego filtra albo zapowietrzonej pętli.

Automatyka współpracująca z rozdzielaczem 8-sekcyjnym

Siłownik termoelektryczny NC (normalnie zamknięty) montuje się na zaworze termostatycznym belki powrotnej i otwiera go tylko wtedy, gdy termostat pokojowy wyśle sygnał 230 V lub 24 V. Czas pełnego otwarcia wynosi około 3-5 minut, co w praktyce oznacza, że podłogówka reaguje na zmianę nastawy temperatury z opóźnieniem 15-30 minut, typowym dla niskotemperaturowego ogrzewania podłogowego.

Sterownik grupowy obsługuje zwykle 4-8 stref, więc jeden sterownik wystarcza na komplet 8-sekcyjny. Każda strefa to niezależny program tygodniowy z trybem dziennym, nocnym i przeciwzamrożeniowym. Zaawansowane sterowniki mają dodatkowe wejście dla czujnika punktu rosy, które automatycznie zamyka obieg łazienki, gdy ktoś bierze gorącą kąpiel, eliminując ryzyko zaparowania luster i ścian.

Koszt podstawowego zestawu automatyki na 8 obiegów wynosi 450-750 zł, w zależności od tego, czy wybierasz wersję przewodową, czy bezprzewodową z protokołem radiowym 868 MHz. Bezprzewodowe termostaty kosztują więcej, ale pozwalają prowadzić przewody tylko w szafce rozdzielacza, co upraszcza remont starszego budynku.

Części zamienne i serwis

Dzięki znormalizowanemu gwintowi M30x1.5 i standardowym przyłączom 3/4" każdy element rozdzielacza da się wymienić osobno, bez zdejmowania całej belki. Rotametr z uszkodzoną podziałką kosztuje 18-25 zł, zawór termostatyczny 35-50 zł, a uszczelka o-ring do śrubunku 2 zł. To przewaga nad rozdzielaczami ze zintegrowanymi zaworami, gdzie awaria jednego gniazda oznacza zwykle wymianę całej belki za kilkaset złotych.

Parametry doboru szafki montażowej

Szafka natynkowa sprawdza się w kotłowniach i garażach, gdzie liczy się szybki dostęp serwisowy i estetyka jest drugorzędna. Wymiary wewnętrzne minimum 500x600x110 mm (szerokość x wysokość x głębokość) wystarczają na rozdzielacz 8-sekcyjny z zapasem na izolację rur dochodzących od dołu.

Szafka podtynkowa dominuje w przedpokojach i holach, gdzie rozdzielacz obsługuje całe piętro domu. Montaż odbywa się w przygotowanej wnęce murowanej lub kartonowo-gipsowej, a drzwiczki licują się z tynkiem po pomalowaniu na kolor ściany. Wymagana głębokość wnęki wynosi 110-130 mm w zależności od wybranego wariantu zaworów.

Szafka zamykana na kluczyk jest obowiązkowa wszędzie tam, gdzie w domu są małe dzieci, bo mosiężny rozdzielacz nagrzewa się do 35-45°C podczas pracy, a dotknięcie rotametru przy temperaturze 50°C kończy się oparzeniem I stopnia.

Normy i certyfikaty potwierdzające jakość

Rozdzielacz mosiężny do podłogówki 8 sekcji zgodny z PN-EN 1254 przeszedł badania wytrzymałości na ciśnienie wewnętrzne, odporność na korozję i szczelność połączeń gwintowych. Norma precyzuje też skład chemiczny stopu mosiądzu, dopuszczając wyłącznie stopy odporne na odcynkowanie, które w instalacjach z wodą twardą potrafią wytrzymać dekady bez ubytków materiału.

Certyfikat CE potwierdza zgodność z dyrektywą ciśnieniową 2014/68/UE, co oznacza, że producent przetestował wyrób przy ciśnieniu 10 bar przez 30 minut bez jakiegokolwiek wycieku. W praktyce oznacza to spory zapas bezpieczeństwa względem typowego ciśnienia roboczego 6 bar, które występuje w zamkniętych instalacjach z naczyniem wzbiorczym.

Materiał korpusu oznaczony symbolem EN 12165 CW617N to europejski standard mosiądzu kutego, zawierającego 58-60% miedzi, 0,1-0,6% ołowiu (dla lepszej skrawalności) i resztę cynku. Stop ten zapewnia wytrzymałość na rozciąganie rzędu 330-370 MPa, wystarczającą dla grubościennych korpusów rozdzielaczy.

FAQ najczęstsze pytania inwestorów

Czy 8 sekcji wystarczy na dom 160 m² z poddaszem użytkowym?

Tak, pod warunkiem że poddasze obsługujesz jednym rozdzielaczem, a parter drugim. Dom 160 m² z 8 pokojami i 2 łazienkami to typowe 7-9 obwodów, więc rozdzielacz 8-sekcyjny pokrywa dokładnie taką konfigurację. Jeśli planujesz ogrzewanie garażu tą samą instalacją, dolicz 1-2 obwody na strefę buforową.

Jak sprawdzić, czy rotametr pokazuje prawidłowy przepływ?

Na podziałce rotametru pływak powinien stabilnie unosić się na wysokości odpowiadającej projektowanemu przepływowi, zwykle 1,5-2,5 l/min dla obwodu 80 m rury PEX 16 mm. Drgania pływaka oznaczają zbyt niskie ciśnienie lub zapowietrzenie, stabilne położenie poniżej kreski minimalnej oznacza zatkaną pętlę albo zapchany filtr siatkowy przed rozdzielaczem.

Czy złączki PEX 16 i 17 mm są zamienne?

Nie, złączka zaprojektowana na 16 mm nie uszczelni rury 17 mm i odwrotnie. Mechanizm zaciskowy pierścienia opiera się na precyzyjnym dopasowaniu średnicy, dlatego producent oznacza każde opakowanie dwoma wymiarami oddzielonymi znakiem "x". Pomylenie powoduje wyciek po kilku cyklach grzewczych, kiedy rura i złączka pracują w różnym tempie rozszerzania.

Ile trwa napełnianie i odpowietrzanie instalacji z rozdzielaczem 8-sekcyjnym?

Napełnianie trwa około 20 minut przy ciśnieniu 2 bar, a odpowietrzanie dodatkowe 15-30 minut, zależnie od liczby pętli. Otwierasz zawory obwodów pojedynczo, począwszy od najkrótszego, pozwalasz wodzie przepłynąć przez 2 minuty, aż z odpowietrznika przestanie syczeć powietrze. Procedurę powtarzasz dla każdego obwodu, a na koniec zakręcasz wszystkie zawory i podnosisz ciśnienie do roboczego 1,5-2 bar.

Co się stanie, gdy w rozdzielaczu zabraknie jednego obwodu?

Belki zasilająca i powrotna są symetryczne, więc montujesz zaślepkę z gwintem 3/4" na wolnym gnieździe. Zaślepka kosztuje 5-8 zł i utrzymuje ciśnienie, ale oznacza, że jeden pokój pozostanie bez ogrzewania podłogowego. W praktyce lepiej od razu dobrać rozdzielacz o jedną sekcję więcej niż za mało, bo rozbudowa w gotowej wylewce jest niemożliwa bez kucia posadzki.

Logistyka i warunki zakupu rozdzielacza 8-sekcyjnego

Rozdzielacz ogrzewania podłogowego 8 sekcji w wariancie z zaworami prostymi kosztuje około 665 zł brutto, w wersji kątowej 685 zł, a bez zaworów 480 zł. Przy zakupie powyżej trzech sztuk (typowo dla deweloperów obsługujących kilka mieszkań jednocześnie) negocjowany jest rabat ilościowy sięgający 8-12%, co obniża cenę jednostkową do około 580 zł.

Darmowa dostawa obowiązuje przy zamówieniach powyżej 500 zł, a wysyłka trwa standardowo 24 godziny od zaksięgowania wpłaty. W praktyce większość kompletów trafia do klienta następnego dnia roboczego, jeśli zamówienie złożone jest do godziny 14:00.

Pomoc techniczna obejmuje dobór liczby sekcji na podstawie rzutu kondygnacji oraz zwymiarowanie szafki montażowej. Wystarczy przesłać projekt instalacji z rozmieszczeniem grzebieni grzewczych, żeby doradca zweryfikował dobór i zaproponował optymalną konfigurację rozdzielacza.

Warianty tego samego rozdzielacza

• Z zaworami prostymi: najpopularniejszy wariant do szafek natynkowych
• Z zaworami kątowymi: optymalny hydraulicznie, wymaga głębszej szafki
• Bez zaworów: dla instalatorów montujących własną armaturę regulacyjną
• Wersja ze stali nierdzewnej: o 30% droższa, do instalacji z wodą agresywną chemicznie
• Wersja z przepływomierzami elektronicznymi: do systemów smart home z monitoringiem online

Dobór średnicy rury PEX a wydajność obwodu

Rura PEX 16 mm przy rozstawie grzebieni 15 cm daje powierzchnię grzewczą około 11 m² na każde 10 m długości pętli. Dla pokoju 18 m² potrzebujesz więc 80-90 m rury, co mieści się w granicach oporu hydraulicznego akceptowanego przez standardową pompę obiegową.

Rura PEX 17 mm ma nieco większy przekrój wewnętrzny, co obniża straty ciśnienia o około 15% przy tej samej długości. To rozwiązanie dla pętli 90-100 m, gdzie liczy się każdy procent sprawności pompy.

Rura PEX 20 mm stosowana jest rzadziej, głównie przy zasilaniu całych grup rozdzielaczy z rozdzielacza głównego albo w instalacjach przemysłowych z dużym zapotrzebowaniem na moc cieplną. Do typowej podłogówki domowej 20 mm to przerost formy, bo wymaga większego rozstawu grzebieni i grubszej wylewki.

Rozdzielacz do podłogówki 8 sekcji o wymiarach 387-425 mm długości, 390-410 mm wysokości i 90 mm głębokości zabudowy pasuje do szafki natynkowej 500x600x110 mm oraz podtynkowej 540x700x130 mm. Rozstaw sekcji 48 mm to branżowy standard, dzięki któremu zawsze dobierzesz złączki i zaślepki z oferty dowolnego producenta armatury hydraulicznej.

Przyłącza 1" na zasilaniu i powrocie oraz wyjścia 3/4" GZ na obwody gwarantują kompatybilność z całym osprzętem automatyki M30x1.5. Ciśnienie robocze 6 bar przy temperaturze 90°C to wartości znacznie powyżej typowych warunków pracy, więc rozdzielacz posiada realny zapas bezpieczeństwa.

Przed zamówieniem sprawdź liczbę pomieszczeń, zsumuj ich powierzchnię, dodaj margines jednego obwodu, zweryfikuj średnicę rur PEX w projekcie i dobierz wariant zaworów do głębokości szafki. Te pięć kroków zajmuje dziesięć minut, a eliminuje ryzyko konieczności zwrotu lub dorabiania elementów po rozruchu instalacji.

Źródła danych: norma PN-EN 1254 (Miedź i stopy miedzi Łączniki do instalacji rurowych), dyrektywa 2014/68/UE (urządzenia ciśnieniowe), EN 12165 (Miedź i stopy miedzi Kutego i wytłaczanego półfabrykatu), katalogi producentów armatury hydraulicznej do ogrzewania podłogowego, dokumentacja techniczna rozdzielaczy mosiężnych zgodnych z certyfikatem CE.
