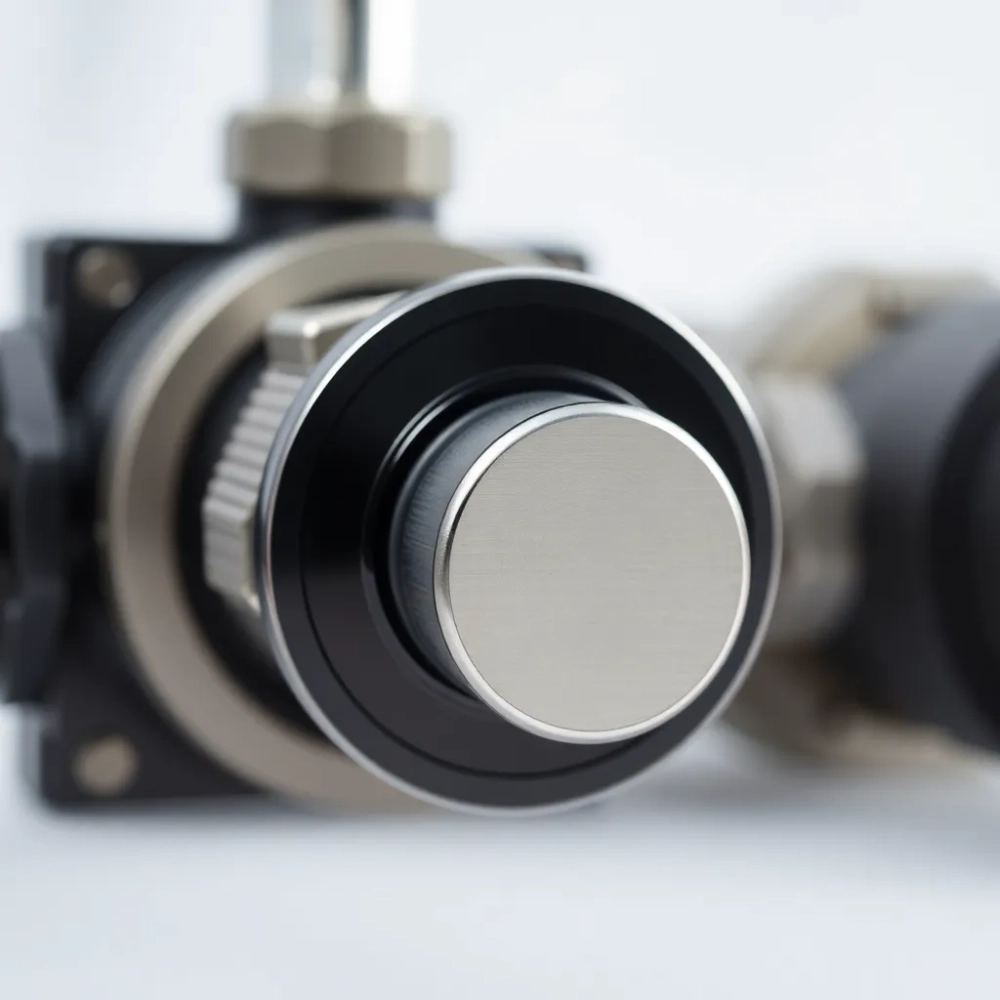

Głowica termostatyczna do rozdzielacza podłogówki – jak dobrać i zamontować, żeby wreszcie grzało tam, gdzie chcesz

Wkładka termostatyczna M30x1,5 do rozdzielacza podłogówki parametry, gwinty i kompatybilność

Głowica termostatyczna do rozdzielacza podłogówki to niewielki, a zarazem decydujący podzespół całej instalacji. Odpowiada za precyzyjne dawkowanie czynnika grzewczego w poszczególnych pętlach, dzięki czemu salon nie gotuje się przy 28°C, a sypialnia nie zamarza. Bez niej rozdzielacz byłby jedynie rozdzielaczem pasywnym rozdziałem wody bez żadnej inteligencji regulacyjnej.

• Wkładka termostatyczna M30x1,5 do rozdzielacza podłogówki parametry, gwinty i kompatybilność
• Montaż głowicy termostatycznej w rozdzielaczu podłogówki krok po kroku bez wycieków i nerwów
• Wkładka ręczna czy z siłownikiem termoelektrycznym co lepiej sprawdzi się w Twojej podłogówce

W praktyce najczęściej stosuje się wkładki z gwintem M30x1,5, czyli standardem przyjętym przez większość europejskich producentów armatury grzewczej. Ten drobny detal techniczny ma ogromne znaczenie: M30x1,5 to średnica 30 mm i skok gwintu 1,5 mm, co gwarantuje szczelne połączenie z korpusem rozdzielacza i jednocześnie umożliwia późniejszy montaż siłownika termoelektrycznego bez żadnych przeróbek. To właśnie ten gwint sprawia, że inwestor nie zostaje zamknięty w jednym ekosystemie producenta.

Wkładka termostatyczna do rozdzielacza mosiężna składa się z kilku precyzyjnie dobranych elementów. Korpus wykonany z mosiądzu CW617N (zgodnie z normą PN-EN 12165) zapewnia odporność na korozję i temperatury sięgające 110°C. Wewnątrz znajduje się trzpień regulacyjny, sprężyna powrotna oraz uszczelka EPDM, która odpowiada za szczelność przy ciśnieniu roboczym do 6 bar. Zestaw uzupełniają nyple redukcyjne 1/2" × 3/4" pozwalające dopasować wkładkę do konkretnego rozdzielacza.

Tryb pracy zależy od tego, co zamontujemy na górze wkładki. Ręcznie, za pomocą pokrętła z naniesioną skalą, ustawiamy żądany przepływ od 0 do około 5 l/min, w zależności od modelu. Po wkręceniu siłownika termoelektrycznego wkładka staje się elementem wykonawczym automatyki: siłownik przesuwa trzpień na podstawie sygnału z termostatu pokojowego, a czynnik grzewczy dozuowany jest dokładnie wtedy, gdy konkretne pomieszczenie faktycznie potrzebuje ciepła. To ta sama zasada fizyczna co w grzejnikowej głowicy termostatycznej, tyle że przeniesiona do obiegu niskotemperaturowego podłogówki.

Zakres regulacji typowej wkładki M30x1,5 mieści się w przedziale 20-60°C temperatury czynnika na zasilaniu, przy Kv (współczynniku przepływu) od 0,1 do 2,5 m³/h. Te wartości nie są przypadkowe odpowiadają typowym parametrom pracy pętli podłogowej, gdzie woda rzadko przekracza 45°C, a przepływ rzadko schodzi poniżej 0,5 l/min na obwód.

Tabela 1. Typowe parametry wkładki termostatycznej M30x1,5

Kompatybilność wkładki z konkretnym rozdzielaczem zależy od dwóch rzeczy: rozstawu osi sekcji (standardowo 50 mm) i gwintu w korpusie belki. Większość rozdzielaczy mosiężnych dostępnych na polskim rynku zarówno tych z belką 1", jak i 5/4" przyjmuje wkładki z gwintem 1/2". W przypadku starszych lub nietypowych rozdzielaczy z gniazdem 3/4" stosuje się nyple redukcyjne dołączane do zestawu. Bez tych nypli nie da się poprawnie osadzić wkładki, a próba montażu „na siłę" kończy się zazwyczaj uszkodzeniem gniazda i kosztownym demontażem całej belki.

Warto też wiedzieć, że wkładka termostatyczna M30x1,5 do rozdzielacza sprawdza się nie tylko w podłogówce. Ten sam element montuje się w obiegach grzejnikowych, mieszanych i w strefach z zaworami mieszającymi. Kluczowe jest, aby w każdym z tych przypadków przed montażem sprawdzić, czy dany obwód posiada zawór regulacyjny lub odcinający. Wkładka termostatyczna bez uprzednio zamontowanego zaworu nie spełni swojej roli zamiast regulować przepływ, będzie jedynie blokować lub otwierać drogę wodzie, bez żadnej precyzji.

Wkładki termostatycznej nie wolno montować w obiegach pozbawionych zaworu regulacyjnego. Próba regulacji samej wkładką, bez zaworu, prowadzi do niestabilnej pracy pętli i hałasu w instalacji.

Montaż głowicy termostatycznej w rozdzielaczu podłogówki krok po kroku bez wycieków i nerwów

Wymiana wkładki termostatycznej w rozdzielaczu nie wymaga wzywania hydraulika, choć wymaga precyzji i spokojnego tempa. W domu o powierzchni około 120 m² z ośmioma obiegami podłogówki cała operacja zajmuje zwykle od 45 minut do półtorej godziny, w zależności od dostępu do szafki rozdzielaczowej i stanu istniejących uszczelek. Poniżej znajdziesz kolejność, która minimalizuje ryzyko zalania.

Przygotowanie narzędzi i odcięcie obiegu

Zanim cokolwiek odkręcisz, zamknij zawory odcinająne na zasilaniu i powrocie rozdzielacza. W nowoczesnych rozdzielaczach mosiężnych są to zazwyczaj kulowe zawory z dźwignią; w starszych instalacjach zawory grzybkowe wymagające kilku obrotów. Po zamknięciu otwórz jeden z obwodów (np. przez spuszczenie powietrza z pętli), by wyrównać ciśnienie i upewnić się, że woda nie stoi w instalacji pod ciśnieniem. Przygotuj klucz płaski 30 mm lub specjalny klucz do wkładek, śrubokręt płaski, taśmę teflonową, nowe nyple redukcyjne oraz kawałek szmatki wyciek przy pierwszym odkręceniu jest praktycznie pewny.

Wykręcenie starej wkładki i ocena stanu gniazda

Stara wkładka zazwyczaj wysiada z oporem po kilku sezonach grzewczych osad kamienia i korozja potrafią skleić gwint. Nie używaj szczypiec typu żabka, bo zgnieciesz niklowaną powierzchnię. Zamiast tego chwyć wkładkę przez kawałek miękkiej tkaniny kluczem płaskim i delikatnie odkręcaj w lewo. Jeśli gwint nie puszcza, użyj preparatu penetrującego i odczekaj 10-15 minut. Po wyjęciu obejrzyj gniazdo w rozdzielaczu: sprawdź, czy nie ma rys, kamienia ani resztek starego uszczelnienia. Zanieczyszczenia usuń plastikową szpachelką, nigdy metalowym śrubokrętem rysa w gnieździe to natychmiastowy wyciek przy ciśnieniu roboczym.

Montaż nowej wkładki z nyplem i uszczelnieniem

Na nowy nypl redukcyjny 1/2" × 3/4" nałóż dwie, maksymalnie trzy warstwy taśmy teflonowej, owijając zgodnie z kierunkiem gwintu (zgodnie z ruchem wskazówek zegara, patrząc od strony nakrętki). Wkręć nypl w gniazdo rozdzielacza ręcznie do oporu, a następnie dokręć kluczem. Moment dokręcenia dla mosiądzu wynosi około 15-20 Nm przekroczenie tej wartości powoduje rozciągnięcie materiału i mikropęknięcia, które ujawnią się dopiero po napełnieniu instalacji. Wkładkę wkręcaj w nypl również ręcznie do wyczuwalnego oporu, kończąc kluczem z tym samym momentem.

Porada instalatora: jeśli wkładka ma pierścień uszczelniający O-ring, nie stosuj teflonu na jej gwincie uszczelką jest sam O-ring. Teflon w tym miejscu jedynie zaburzy docisk i spowoduje nieszczelność.

Ustawienie przepływu i opcjonalny montaż siłownika

Przed napełnieniem instalacji ustaw pokrętło wkładki w pozycji otwartej (zwykle cyfra 5 lub symbol N), aby umożliwić swobodne odpowietrzanie obiegu. Po odpowietrzeniu i napełnieniu pętli wodą przejdź do właściwej regulacji: dla podłogówki o długości pętli 80-100 metrów optymalny przepływ to 0,6-1,0 l/min, co odpowiada pozycji pokrętła w zakresie 2-3. Wartość tę weryfikujesz przepływomierzem zamontowanym na zasilaniu rozdzielacza. Jeśli planujesz automatyzację, w tym momencie wkręcasz siłownik termoelektryczny M30 adapter nie jest potrzebny, bo gwint jest wspólny.

Najczęstsze błędy przy montażu powtarzają się z sezonu na sezon. Pierwszy to dokręcanie „na czuja" bez klucza dynamometrycznego mosiądz nie wybacza nadmiernego momentu. Drugi to brak uszczelnienia na nyplach przy gwintach stożkowych tam taśma teflonowa jest obowiązkowa. Trzeci to pomylenie kierunku przepływu: wkładka termostatyczna nie jest zaworem zwrotnym, więc nie ma znaczenia, którą stroną ją zamontujesz, ale jeśli rozdzielacz ma oznaczenia zasilania i powrotu, zachowaj je. Czwarty zastosowanie nypla o złym rozmiarze. Nyple 1/2" × 3/4" są standardem, ale w starszych rozdzielaczach spotyka się jeszcze 3/8" × 1/2", które wymagają innego zestawu.

Scenariusz z domu 120 m² z ośmioma obiegami

W typowej instalacji: osiem pętli o długości 70-90 m, zasilanie 35°C, powrót 28°C, ciśnienie robocze 1,5 bar. Po zamontowaniu nowych wkładek i ustawieniu przepływomierzy na jednakową wartość (np. 0,8 l/min na każdy obieg) temperatura powierzchni podłogi powinna ustabilizować się w granicach 26-29°C czyli dokładnie tyle, ile zakłada projekt. Bez regulacji różnice między najkrótszą a najdłuższą pętlą mogą sięgać 4-6°C, co odczuwasz bosą stopą jako wyraźny dyskomfort.

Wkładka ręczna czy z siłownikiem termoelektrycznym co lepiej sprawdzi się w Twojej podłogówce

Decyzja między wkładką obsługiwaną ręcznie a wersją z siłownikiem termoelektrycznym to w praktyce decyzja o poziomie komfortu i gotowości do integracji z automatyką budynkową. Obie wersje korzystają z tej samej wkładki M30x1,5 różni je jedynie element sterujący na górze. Wkładka ręczna pozostaje tanią, niezawodną opcją, natomiast siłownik otwiera drogę do pełnej automatyzacji strefowej.

Jak działa siłownik termoelektryczny

Siłownik termoelektryczny to niewielka, najczęściej biała lub srebrna „grzybkowa" głowica, która po podaniu napięcia (24 V lub 230 V) rozgrzewa wewnętrzny element woskowy lub ciekłokrystaliczny. Wosk zwiększa objętość, przesuwając trzpień wkładki i zamykając przepływ. Po odcięciu zasilania trzpień wraca do pozycji otwartej pod wpływem sprężyny. Czas reakcji wynosi około 2-4 minut, co w przypadku podłogówki o dużej bezwładności cieplnej jest wartością wręcz optymalną. Sterowanie odbywa się z termostatu pokojowego, który mierzy temperaturę w pomieszczeniu i wysyła sygnał otwarcia lub zamknięcia.

W praktyce oszczędność energii po przejściu z regulacji ręcznej na automatyczną sięga 15-25% w skali sezonu. Mechanizm jest prosty: pętla w sypialni zamyka się, gdy temperatura osiągnie 20°C, a pętla w łazience utrzymuje 24°C. Bez automatyki obie pętle pracowałyby na identycznym przepływie, a nadwyżka ciepła w sypialni musiałaby być skompensowana otwarciem okna. To właśnie ta ciągła „ucieczka" ciepła generuje różnicę w rachunkach.

Tabela 2. Porównanie wariantów regulacji

Jeśli planujesz w przyszłości rozbudowę o system smart home, od razu wybierz wkładkę z możliwością montażu siłownika. Koszt samej wkładki jest identyczny, a unikniesz późniejszego demontażu rozdzielacza. Z drugiej strony, w domu letniskowym użytkowanym weekendowo automatyka bywa zbędna ręczna regulacja ustawiona raz na sezon w zupełności wystarczy.

Kompatybilność siłowników z wkładkami M30x1,5 wynika ze znormalizowanego gwintu, ale uwaga na drobny detal: siłowniki NC (normalnie zamknięte) i NO (normalnie otwarte) zachowują się odwrotnie przy braku zasilania. W instalacji podłogówki standardem jest NC, ponieważ bezpieczniej jest, by pętla pozostała zamknięta w razie awarii zasilania w przeciwnym razie cała instalacja mogłaby się przegrzać przy jednoczesnym otwarciu wszystkich obiegów. Wybierając siłownik, sprawdź ten parametr w karcie technicznej.

Przy montażu siłownika nie stosuj siły. Adapter nie jest potrzebny: siłownik wkręca się bezpośrednio w gwint M30x1,5 wkładki, aż do wyczuwalnego kliknięcia pierwszego zaczepu. Pierwszy zaczep to pozycja montażowa, drugi to pozycja robocza po włączeniu napięcia. Ręczne uruchamianie siłownika w trybie „first open" jest przydatne przy odpowietrzaniu instalacji, gdy chcesz wymusić otwarcie wszystkich obiegów jednocześnie.

Kiedy wkładka ręczna nie wystarczy

Jeśli w domu masz pomieszczenia o zróżnicowanej ekspozycji okien (pełne słońce od południa i cień od północy), ręczna regulacja nie nadąży za zmianami nasłonecznienia w ciągu dnia. W takim wypadku nawet proste termostaty pokojowe z programem tygodniowym (koszt około 150-300 PLN za sztukę) pozwolą Ci odzyskać kontrolę. Analogicznie w domu z rekuperacją i wysoką szczelnością powietrzną, gdzie każdy stopień temperatury wpływa na odczucie komfortu, automatyka strefowa staje się inwestycją, a nie luksusem.

Checklista przed zakupem:

• Typ rozdzielacza (mosiężny, stalowy, z zaworem wstępnym)
• Rozstaw osi sekcji (najczęściej 50 mm)
• Gwint w korpusie belki (1/2" czy 3/4")
• Liczba obiegów i długość każdej pętli
• Planowana automatyka (termostaty, smart home, brak)
• Ciśnienie robocze instalacji (do 6 bar czy wyższe)

Dobór wkładki do rozdzielacza mosiężnej sprowadza się ostatecznie do trzech decyzji: właściwy gwint (M30x1,5), komplet nypli redukcyjnych oraz decyzja, czy od razu inwestujesz w siłowniki. Przepisy PN-EN 1264 dotyczące wodnego ogrzewania podłogowego nie narzucają konkretnego typu wkładki, ale wymagają, by każdy obieg miał możliwość niezależnego odcięcia i regulacji przepływu. Wkładka termostatyczna M30x1,5 spełnia ten warunek w obu wariantach, a jej konstrukcja opiera się na sprawdzonych rozwiązaniach armatury grzewczej obecnych na rynku od dekad.

W razie wątpliwości dotyczących kompatybilności konkretnej wkładki z Twoim rozdzielaczem, najpewniejszym źródłem pozostaje karta techniczna producenta rozdzielacza. Zawiera ona schemat gniazda, dopuszczalne momenty dokręcenia oraz listę rekomendowanych wkładek zarówno ręcznych, jak i przystosowanych do siłowników. Zanim zaczniesz montaż, porównaj tę kartę z parametrami wybranej wkładki: rozstaw osi, średnica gniazda i skok gwintu muszą być zgodne co do milimetra.

Źródła danych i norm

• PN-EN 1264 Wodne ogrzewanie podłogowe. Instalacje i elementy składowe.
• PN-EN 12165 Miedź i stopy miedzi. Odlewy i wyroby odlewane z mosiądzu.
• PN-EN 215 Termostatyczne zawory grzejnikowe. Wymagania i badania.
• Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2019 poz. 1065 z późn. zm.).
