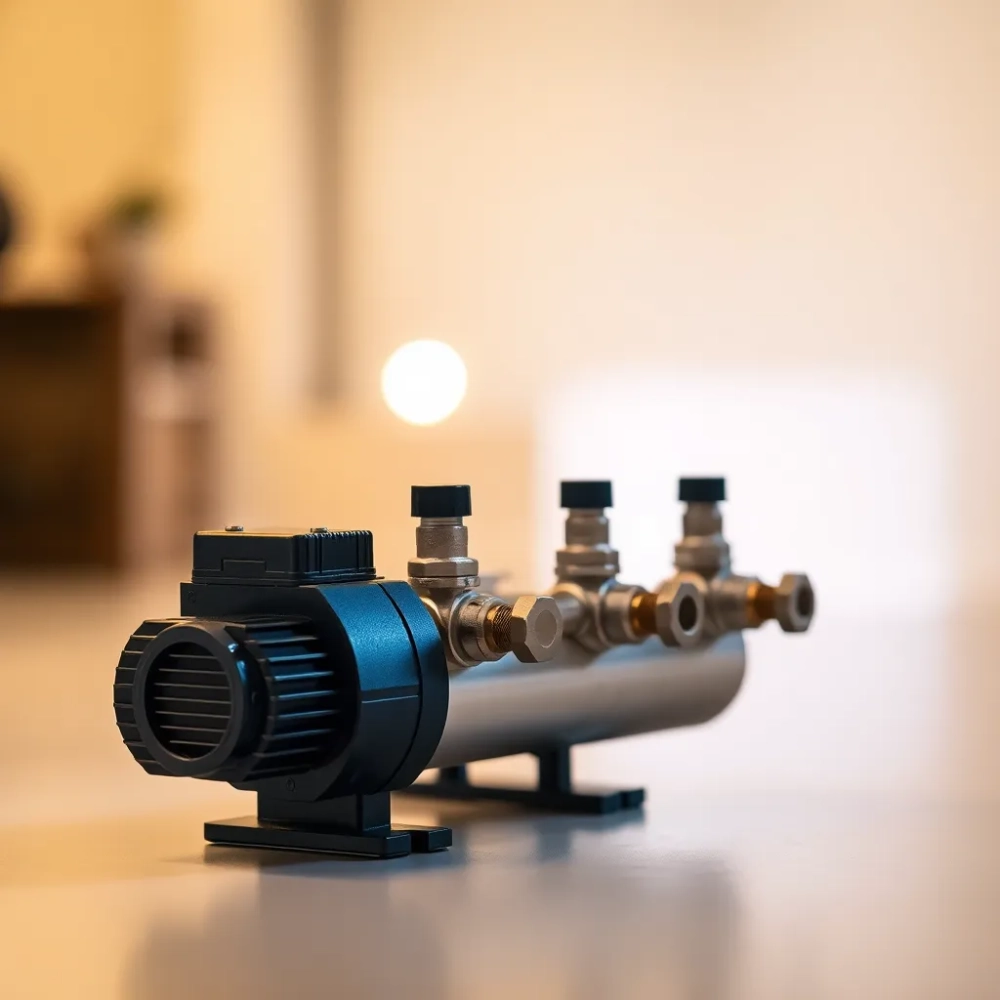

Rozdzielacz do podłogówki 4 sekcje z pompą 2025: Najlepszy wybór dla Twojego domu

Czy marzysz o idealnie ciepłym domu, gdzie komfort cieplny otula Cię równomiernie w każdym zakątku? Kluczem do tego jest serce systemu ogrzewania podłogowego, czyli rozdzielacz do podłogówki 4 sekcje z pompą. To właśnie on, niczym dyrygent orkiestry, precyzyjnie zarządza przepływem ciepłej wody do każdej pętli podłogówki, zapewniając optymalną temperaturę i efektywność całego systemu.

Wybór odpowiedniego rozdzielacza do ogrzewania podłogowego to decyzja, która wpływa na komfort i koszty eksploatacji systemu grzewczego. Przyjrzyjmy się bliżej, jak różne konfiguracje rozdzielaczy wypadają w praktyce.

Kluczowe komponenty rozdzielacza do podłogówki 4 sekcje z pompą: rotametry, zawory i pompa

Rozdzielacz do ogrzewania podłogowego, zwłaszcza ten wyposażony w pompę i przeznaczony na 4 sekcje, to nie tylko kawałek metalu z kilkoma rurkami. To wyrafinowany mechanizm, którego sercem są precyzyjnie dobrane komponenty. Każdy z nich odgrywa kluczową rolę w zapewnieniu efektywnego i komfortowego ogrzewania. Przyjrzyjmy się bliżej trzem najważniejszym elementom: rotametrom, zaworom i pompie.

Rotametry: Oczy systemu ogrzewania podłogowego

Wyobraź sobie, że rotametry to oczy Twojego systemu ogrzewania podłogowego. Pozwalają Ci one dosłownie "zobaczyć" przepływ czynnika grzewczego w każdej pętli. Te niewielkie, ale niezwykle istotne urządzenia, umieszczone na belce zasilającej rozdzielacza, pokazują w litrach na minutę (l/min) lub innej jednostce przepływu, jak woda krąży w poszczególnych obiegach podłogówki. Dzięki nim, niczym doświadczony kapitan okrętu, możesz sterować strumieniem ciepła, zapewniając równomierny rozkład temperatury w całym domu.

Rotametry działają na prostej zasadzie. Wewnątrz przezroczystej rurki znajduje się pływak, który unosi się pod wpływem przepływającej cieczy. Wysokość, na jaką unosi się pływak, jest proporcjonalna do natężenia przepływu. Skala na rurce rotametru pozwala na odczytanie aktualnej wartości przepływu. To genialne w swojej prostocie rozwiązanie, które umożliwia precyzyjne zbalansowanie systemu ogrzewania podłogowego. Wyobraź sobie sytuację, gdzie jeden obieg jest dłuższy od drugiego. Bez rotametrów, woda instynktownie popłynie tam, gdzie ma łatwiej, czyli w krótszym obiegu, pozostawiając dłuższy obieg niedogrzany. Rotametry pozwalają na "przymknięcie" przepływu w krótszym obiegu i "otwarcie" w dłuższym, doprowadzając do idealnego balansu.

W rozdzielaczach do podłogówki najczęściej spotykamy rotametry o zakresie pomiarowym od 0 do 5 l/min. Wartość ta jest wystarczająca dla większości domowych instalacji. Materiały, z których wykonuje się rotametry, to zazwyczaj tworzywa sztuczne odporne na temperaturę i korozję, takie jak poliamid lub akryl. Pływaki mogą być wykonane z tworzyw sztucznych, stali nierdzewnej lub szkła. Ceny rotametrów wahają się od kilkunastu do kilkudziesięciu złotych za sztukę, co stanowi niewielki ułamek kosztu całego rozdzielacza, ale ich wartość dla prawidłowego działania systemu jest nieoceniona. Pamiętaj, rotametry to nie tylko gadżet, to niezbędny element każdego profesjonalnie wykonanego systemu ogrzewania podłogowego.

Zawory: Strażnicy przepływu i temperatury

Zawory w rozdzielaczu do podłogówki to prawdziwi strażnicy przepływu i temperatury. To one decydują, ile ciepłej wody popłynie do danej pętli, a tym samym, jaka temperatura będzie panować w danym pomieszczeniu. W rozdzielaczu 4-sekcyjnym znajdziemy zazwyczaj kilka rodzajów zaworów, każdy z inną funkcją i charakterystyką.

Najważniejsze są zawory regulacyjne, często umieszczone pod rotametrami na belce zasilającej. To one umożliwiają ręczne dławienie przepływu w poszczególnych obiegach. Za pomocą pokrętła lub klucza imbusowego możemy precyzyjnie ustawić przepływ, kierując się wskazaniami rotametrów. Zawory regulacyjne są zazwyczaj wykonane z mosiądzu lub stali nierdzewnej, co gwarantuje ich trwałość i odporność na korozję. Ich zakres regulacji jest zazwyczaj szeroki, co pozwala na dostosowanie przepływu do indywidualnych potrzeb każdego obiegu.

Kolejnym istotnym typem zaworów są zawory termostatyczne. Mogą być one montowane na belce powrotnej rozdzielacza i współpracować z głowicami termostatycznymi. Dzięki temu, możemy automatycznie regulować temperaturę w poszczególnych pomieszczeniach, w zależności od ustawień głowic. Zawory termostatyczne reagują na zmiany temperatury w pomieszczeniu i przymykają lub otwierają przepływ, utrzymując zadaną temperaturę. To rozwiązanie znacznie podnosi komfort użytkowania systemu ogrzewania podłogowego i pozwala na oszczędność energii, unikając przegrzewania pomieszczeń.

Nie można zapomnieć o zaworach odcinających, które umożliwiają zamknięcie przepływu w całym rozdzielaczu lub w poszczególnych sekcjach. Są one przydatne podczas prac konserwacyjnych lub awarii, umożliwiając odcięcie dopływu wody bez konieczności opróżniania całego systemu. Zawory odcinające są zazwyczaj kulowe, co zapewnia szybkie i pewne zamknięcie przepływu. Oprócz wymienionych, w rozdzielaczu mogą znajdować się także zawory odpowietrzające i spustowe, które ułatwiają odpowietrzanie i napełnianie systemu.

Ceny zaworów w rozdzielaczu są zróżnicowane i zależą od ich rodzaju, materiału wykonania i producenta. Zawory regulacyjne to koszt rzędu kilkunastu złotych za sztukę, zawory termostatyczne są droższe i mogą kosztować kilkadziesiąt złotych, natomiast zawory odcinające to wydatek kilkudziesięciu złotych. Inwestycja w dobrej jakości zawory to gwarancja niezawodności i precyzyjnej regulacji systemu ogrzewania podłogowego.

Pompa: Serce rozdzielacza i obieg ciepła

Pompa w rozdzielaczu do podłogówki to dosłownie serce całego układu. To ona wymusza obieg czynnika grzewczego w pętlach podłogówki, zapewniając transport ciepła z kotła do pomieszczeń. W przypadku rozdzielacza 4-sekcyjnego z pompą, mamy do czynienia z dedykowaną pompą obiegową, która jest specjalnie dobrana do obsługi mniejszej liczby obiegów. Jakie korzyści płyną z zastosowania pompy w rozdzielaczu i na co zwrócić uwagę przy jej wyborze?

Przede wszystkim, pompa w rozdzielaczu zapewnia niezależny obieg grzewczy. Oznacza to, że system ogrzewania podłogowego staje się bardziej autonomiczny i mniej zależny od parametrów pracy głównej pompy obiegowej w kotłowni. Dedykowana pompa w rozdzielaczu pozwala na precyzyjne dostosowanie parametrów przepływu i ciśnienia do potrzeb ogrzewania podłogowego, co przekłada się na wyższą efektywność i oszczędność energii. Wyobraź sobie sytuację, gdzie system ogrzewania podłogowego wymaga niższego ciśnienia i przepływu niż grzejniki. Bez pompy w rozdzielaczu, główna pompa musiałaby pracować z wyższymi parametrami, co generowałoby straty energii. Pompa w rozdzielaczu rozwiązuje ten problem, umożliwiając optymalizację parametrów pracy dla każdego rodzaju ogrzewania.

W rozdzielaczach do podłogówki najczęściej stosuje się pompy elektroniczne, charakteryzujące się wysoką efektywnością energetyczną i cichą pracą. Pompy elektroniczne automatycznie dostosowują swoją wydajność do aktualnego zapotrzebowania na ciepło, co dodatkowo przyczynia się do oszczędności energii. Moc pompy dobiera się do liczby sekcji rozdzielacza i długości pętli podłogówki. Dla rozdzielacza 4-sekcyjnego zazwyczaj wystarczająca jest pompa o mocy kilkudziesięciu watów i wydajności kilku metrów słupa wody. Materiały, z których wykonuje się pompy, to zazwyczaj żeliwo, stal nierdzewna lub tworzywa sztuczne odporne na korozję. Ceny pomp obiegowych do rozdzielaczy wahają się od kilkuset do ponad tysiąca złotych, w zależności od mocy, wydajności i producenta. Inwestycja w pompę wysokiej jakości to gwarancja niezawodnej i efektywnej pracy systemu ogrzewania podłogowego przez wiele lat.

Podsumowując, rotametry, zawory i pompa to trzy filary, na których opiera się prawidłowe działanie rozdzielacza do podłogówki 4 sekcje z pompą. Ich właściwy dobór i konfiguracja to klucz do komfortowego i oszczędnego ogrzewania. Pamiętaj, że wybierając rozdzielacz, warto zwrócić uwagę na jakość komponentów i renomę producenta. Tylko wtedy możesz mieć pewność, że Twój system ogrzewania podłogowego będzie działał bez zarzutu przez długie lata.

Zawór ESBE 3.4 m³/h w rozdzielaczu: Szybsze nagrzewanie i oszczędność energii

W świecie ogrzewania podłogowego, gdzie liczy się precyzja i efektywność, detale robią różnicę. Jednym z takich detali, który może znacząco wpłynąć na komfort i koszty eksploatacji, jest zawór regulacyjny. W rozdzielaczach nowej generacji coraz częściej spotykamy zawory o zwiększonym przepływie, takie jak zawór ESBE 3.4 m³/h. Czy to tylko marketingowy chwyt, czy realna korzyść dla użytkownika? Przyjrzyjmy się bliżej temu zagadnieniu.

Przepływ ma znaczenie: Dlaczego 3.4 m³/h to więcej niż standard?

Standardowe rozdzielacze do ogrzewania podłogowego na rynku wyposażone są najczęściej w zawory o przepływie 1.6 m³/h lub 2.3 m³/h. Te wartości przez lata były uznawane za wystarczające. Jednak postęp technologiczny i rosnące wymagania dotyczące efektywności energetycznej skłoniły producentów do poszukiwania lepszych rozwiązań. Zawór ESBE 3.4 m³/h to odpowiedź na te potrzeby. Co sprawia, że większy przepływ jest korzystny?

Kluczową korzyścią jest szybsze nagrzewanie podłogówki. Wyobraź sobie sytuację, gdy wracasz do domu po weekendzie i chcesz szybko ogrzać wychłodzone pomieszczenia. Rozdzielacz z zaworem o mniejszym przepływie będzie potrzebował więcej czasu, aby dostarczyć odpowiednią ilość ciepła do pętli podłogówki. Zawór 3.4 m³/h, dzięki większej przepustowości, zrobi to znacznie szybciej. To tak, jakbyś wlał wodę do wanny szerszym kranem – napełni się szybciej, prawda?

Szybsze nagrzewanie to nie tylko komfort, ale także oszczędność energii. System ogrzewania podłogowego z zaworem o większym przepływie szybciej osiąga zadaną temperaturę, co oznacza, że kocioł może pracować krócej i zużywać mniej paliwa. To szczególnie ważne w okresach przejściowych, gdy ogrzewanie nie musi pracować na pełnych obrotach przez całą dobę. Różnica w kosztach ogrzewania, choć na pierwszy rzut oka może wydawać się niewielka, w skali roku może być już znacząca. Producenci szacują, że zastosowanie zaworu 3.4 m³/h może przynieść oszczędności energii na poziomie kilku procent w skali sezonu grzewczego.

Zakres regulacji temperatury: Większa swoboda, większy komfort

Kolejną zaletą zaworu ESBE 3.4 m³/h jest szeroki zakres regulacji temperatury. W zestawie z rozdzielaczem często znajdziemy zawór o zakresie regulacji temperatury od 20°C do 70°C (lub nawet więcej). To znacznie więcej niż w przypadku standardowych zaworów, które często oferują zakres regulacji tylko do 50°C lub 60°C. Dlaczego to jest ważne?

Szeroki zakres regulacji temperatury daje większą swobodę w dostosowaniu systemu do indywidualnych potrzeb. Możemy precyzyjniej ustawić temperaturę wody zasilającej podłogówkę, co jest szczególnie istotne w przypadku różnych rodzajów podłóg i pomieszczeń. Na przykład, w łazience możemy ustawić wyższą temperaturę podłogi niż w sypialni. Szeroki zakres regulacji przydaje się również w przypadku stosowania różnych źródeł ciepła, takich jak pompy ciepła, które często pracują z niższymi temperaturami zasilania. Zawór ESBE 3.4 m³/h pozwala na optymalne wykorzystanie potencjału pompy ciepła i osiągnięcie wysokiej efektywności całego systemu.

Dane techniczne i porównanie: ESBE 3.4 m³/h vs. standardowe zawory

Aby lepiej zrozumieć różnicę, spójrzmy na tabelę porównawczą zaworu ESBE 3.4 m³/h z typowymi zaworami stosowanymi w rozdzielaczach do podłogówki.

Jak widać z tabeli, zawór ESBE 3.4 m³/h wyróżnia się przede wszystkim wyższym przepływem i szerszym zakresem regulacji temperatury. Choć jego cena jest nieco wyższa niż standardowych zaworów, korzyści, jakie przynosi w postaci szybszego nagrzewania i oszczędności energii, mogą przewyższyć ten dodatkowy koszt w dłuższej perspektywie. Warto również zwrócić uwagę na solidne wykonanie i renomę marki ESBE, która jest znana z wysokiej jakości komponentów do instalacji grzewczych.

Podsumowując, zawór ESBE 3.4 m³/h w rozdzielaczu do podłogówki to nie tylko marketingowy trik, ale realna innowacja, która przekłada się na lepszą efektywność, szybsze nagrzewanie i większy komfort użytkowania. Jeśli zależy Ci na nowoczesnym i oszczędnym systemie ogrzewania podłogowego, warto rozważyć wybór rozdzielacza wyposażonego w zawór o zwiększonym przepływie. To inwestycja, która zwróci się w postaci niższych rachunków za ogrzewanie i większego komfortu cieplnego w Twoim domu.

Montaż i konfiguracja rozdzielacza do podłogówki 4 sekcje z pompą

Rozdzielacz do ogrzewania podłogowego 4-sekcyjny z pompą to kluczowy element systemu, ale nawet najlepszy sprzęt nie spełni swojej roli, jeśli zostanie nieprawidłowo zamontowany i skonfigurowany. Montaż i konfiguracja rozdzielacza to zadanie wymagające precyzji i wiedzy, ale z odpowiednim przygotowaniem i instrukcją krok po kroku, można je z powodzeniem wykonać samodzielnie lub zlecić kompetentnemu instalatorowi. Jak zatem prawidłowo zamontować i skonfigurować rozdzielacz, aby cieszyć się komfortowym i efektywnym ogrzewaniem podłogowym?

Wybór miejsca montażu: Lokalizacja ma znaczenie

Pierwszym krokiem jest wybór odpowiedniego miejsca montażu rozdzielacza. Lokalizacja ma istotny wpływ na wygodę użytkowania, dostępność do serwisu i estetykę instalacji. Gdzie zatem najlepiej umieścić rozdzielacz?

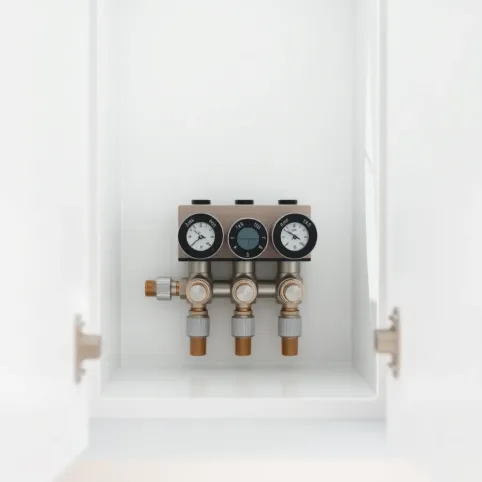

Najczęściej rozdzielacze montuje się w szafkach instalacyjnych, które mogą być natynkowe lub podtynkowe. Szafka powinna być umieszczona w centralnym punkcie instalacji, aby długość pętli podłogówki była zbliżona w każdym pomieszczeniu. Idealna lokalizacja to pomieszczenie techniczne, kotłownia lub korytarz, gdzie dostęp do rozdzielacza jest łatwy, a ewentualne hałasy pompy nie będą przeszkadzać domownikom. Należy unikać montażu rozdzielacza w pomieszczeniach mieszkalnych, zwłaszcza w sypialniach, ze względu na potencjalny hałas pompy (choć nowoczesne pompy elektroniczne są bardzo ciche).

Szafka instalacyjna powinna być dostosowana do rozmiarów rozdzielacza i zapewniać wystarczająco dużo miejsca na podłączenie rur oraz dostęp serwisowy. Warto wybrać szafkę z regulowanymi nóżkami, aby ułatwić wypoziomowanie rozdzielacza. Pamiętaj również o odpowiedniej wentylacji szafki, aby uniknąć przegrzewania pompy i innych komponentów. Jeśli rozdzielacz montowany jest w miejscu narażonym na wilgoć, warto wybrać szafkę wykonaną z materiałów odpornych na korozję.

Podłączenie rur: Precyzja i szczelność to podstawa

Kolejnym etapem jest podłączenie rur do rozdzielacza. To kluczowy moment, który wymaga precyzji i dbałości o szczelność połączeń. Jak prawidłowo podłączyć rury do rozdzielacza 4-sekcyjnego?

Rozdzielacz posiada zazwyczaj dwa przyłącza główne: zasilanie i powrót, oraz po dwa przyłącza dla każdej sekcji (zasilanie i powrót pętli podłogówki). Rury zasilające i powrotne z kotłowni podłączamy do przyłączy głównych rozdzielacza. Pętle podłogówki podłączamy do odpowiednich sekcji rozdzielacza, zgodnie z planem instalacji. Ważne jest prawidłowe rozróżnienie rury zasilającej od powrotnej – zazwyczaj rura zasilająca jest cieplejsza niż powrotna. Można to sprawdzić dotykając rur po uruchomieniu systemu grzewczego.

Do podłączenia rur do rozdzielacza najczęściej stosuje się złączki zaciskowe lub skręcane. Złączki zaciskowe są szybkie i łatwe w montażu, ale wymagają specjalistycznego zaciskarki. Złączki skręcane są bardziej uniwersalne i można je montować za pomocą kluczy, ale wymagają większej precyzji i dbałości o szczelność. Niezależnie od rodzaju złączek, każde połączenie należy dokręcić z odpowiednią siłą, zgodnie z zaleceniami producenta. Po dokręceniu, każde połączenie należy sprawdzić pod kątem szczelności, najlepiej za pomocą mydlin lub specjalnego preparatu do wykrywania nieszczelności. Nawet najmniejszy wyciek może prowadzić do problemów w przyszłości, dlatego warto poświęcić temu etapowi szczególną uwagę.

Konfiguracja i regulacja: Balansowanie systemu

Po zamontowaniu i podłączeniu rur, przychodzi czas na konfigurację i regulację rozdzielacza. Celem tego etapu jest zbalansowanie systemu ogrzewania podłogowego, czyli zapewnienie równomiernego rozpływu ciepła do wszystkich pętli. Jak to zrobić?

Pierwszym krokiem jest odpowietrzenie systemu. Na rozdzielaczu zazwyczaj znajdują się odpowietrzniki, które umożliwiają usunięcie powietrza z instalacji. Otwieramy odpowietrzniki i czekamy, aż zacznie wypływać sama woda. Następnie zamykamy odpowietrzniki. Kolejnym krokiem jest ustawienie przepływów na rotametrach. Zgodnie z projektem instalacji, dla każdej pętli podłogówki powinna być określona wartość przepływu. Za pomocą zaworów regulacyjnych pod rotametrach, ustawiamy przepływ na wymaganą wartość. Zaczynamy od pętli o najmniejszym oporze (najkrótszych), a kończymy na pętlach o największym oporze (najdłuższych).

Proces balansowania jest iteracyjny. Po ustawieniu przepływów na wszystkich pętlach, warto ponownie sprawdzić rotametry i ewentualnie dokonać korekt. Idealnie, przepływy na rotametrach powinny być stabilne i zgodne z wartościami projektowymi. Po zbalansowaniu systemu, warto przeprowadzić próbę ciśnieniową, aby upewnić się, że instalacja jest szczelna i prawidłowo wykonana. Próbę ciśnieniową przeprowadza się za pomocą pompy ciśnieniowej, podnosząc ciśnienie w instalacji do wartości testowej (zazwyczaj 1.3-krotność ciśnienia roboczego). Ciśnienie testowe utrzymuje się przez określony czas (np. 24 godziny) i sprawdza się, czy nie ma spadku ciśnienia. Jeśli próba ciśnieniowa wypadnie pomyślnie, system ogrzewania podłogowego jest gotowy do użytku.

Pamiętaj, montaż i konfiguracja rozdzielacza do podłogówki to zadanie, które wymaga staranności i wiedzy. Jeśli nie czujesz się pewnie, warto zlecić to zadanie profesjonalnemu instalatorowi. Prawidłowo zamontowany i skonfigurowany rozdzielacz to gwarancja komfortowego i efektywnego ogrzewania podłogowego przez długie lata. To inwestycja, która się opłaci w postaci niższych rachunków za ogrzewanie i większego komfortu cieplnego w Twoim domu.
