Masz przed sobą osiemnaście metrów kwadratowych salonu, trzy sypialnie, łazienkę i kuchnię, a w głowie tylko jedno pytanie: czy czternastosekcyjny rozdzielacz do podłogówki 14 sekcji wymiary zmieści się w szafce, którą już wybrałeś albo jeszcze dobierasz. To nie jest pytanie o filozofię ogrzewania, tylko o konkretne milimetry, rozstaw belek, średnice przyłączy i ciśnienie robocze, które musi wytrzymać instalacja. W tym tekście dostajesz pełny pakiet danych technicznych, tabelę doboru do powierzchni, schemat montażu oraz listę najczęstszych błędów wykonawczych, których koszt naprawy potrafi przekroczyć cenę całego rozdzielacza.

• Rozdzielacz mosiężny 14 sekcji do podłogówki
• Ile sekcji rozdzielacza na powierzchnię domu
• Montaż rozdzielacza podłogówki krok po kroku
• Konserwacja i eksploatacja rozdzielacza 14-sekcyjnego

Rozdzielacz mosiężny 14 sekcji do podłogówki

Mosiężny korpus to nie kwestia mody, lecz fizyki. Mosiądz CW617N, z którego wykonuje się belki rozdzielacza, wytrzymuje temperaturę do 110°C przy ciśnieniu 10 bar bez utraty szczelności, co pokrywa zapotrzebowanie typowej podłogówki zasilanej kotłem gazowym, pompą ciepła albo gruntową. Stal nierdzewna toleruje nawet wyższe parametry, ale jej spawanie wymaga atmosfery ochronnej, a tworzywo sztuczne mięknie już przy 60°C, więc przy niskotemperaturowych źródłach grzewczych sprawdza się słabo.

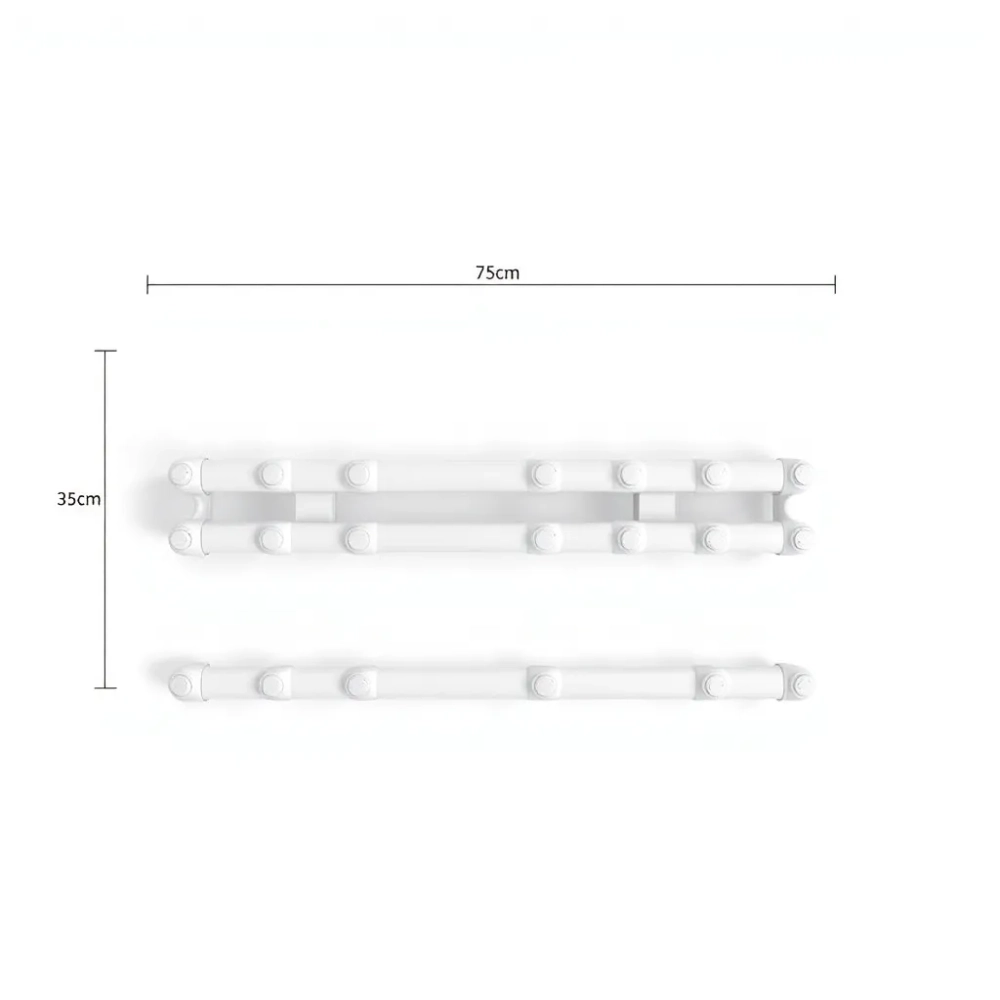

Rozstaw 50 mm między osiami przyłączy to standard, który wynika z geometrii trójników oraz powszechnej dostępności siłowników termoelektrycznych M30x1,5. Dzięki niemu czternastosekcyjna belka zasilająca ma długość około 750 mm wraz z przyłączem głównym 1 cal, a sam rozstaw belek (od osi zasilania do osi powrotu) wynosi 235 mm. Takie wymiary pozwalają wygodnie obsadzić rozdzielacz w szafce podtynkowej o szerokości wewnętrznej minimum 800 mm.

W skład kompletnego zestawu wchodzą: rotametry 0-5 l/min montowane na belce zasilającej, zawory regulacyjne z wkładkami M30x1,5 na powrocie, automatyczne odpowietrzniki na końcówkach obu belek, zawory spustowe z końcówką do węża, korki technologiczne oraz uchwyty montażowe z amortyzacją gumową. Brak któregokolwiek z tych elementów oznacza, że producent zaoszczędził na Twojej wygodzie regulacji i serwisu.

Ciśnienie próbne 16 bar przy próbie szczelności hydraulicznej to wymóg normy PN-EN 1264, która reguluje systemy ogrzewania podłogowego w budynkach mieszkalnych. Rozdzielacz musi tę próbę przejść, zanim wylejesz jastrych, bo potem dostęp do połączeń zamyka się na dobre. Zapis z manometru, zdjęcia próby oraz podpis wykonawcy stanowią później jedyny dowód, że instalacja była szczelna przed zakryciem.

Mosiądz, stal czy tworzywo co naprawdę ma sens

Stal nierdzewna 316L bije mosiądz odpornością na korozję wżerową w instalacjach z wodą o niskim pH, ale jej cena rośnie o 40-60%, a naprawa gwintu po uszkodzeniu wymaga spawania TIG. Tworzywo PPSU albo PA66GF30 spotyka się w tańszych zestawach, leba przy długotrwałej ekspozycji na tlen rozpuszczony w wodzie ulega starzeniu oksydacyjnemu i po 8-10 latach trzeba wymieniać cały rozdzielacz. Mosiądz CW617N stanowi kompromis, który łączy obrabialność, odporność na odcynkowanie (przy zawartości cynku poniżej 35%) oraz kompatybilność ze standardowymi złączkami zaciskanymi.

Nie stosuj rozdzielacza z tworzywa, gdy źródłem ciepła jest kocioł węglowy albo kominek z płaszczem wodnym, bo temperatura zasilania przekracza tam próg 70°C regularnie. Mosiądz nie toleruje natomiast ciągłego kontaktu z glikolem propylenowym o stężeniu powyżej 40%, jeśli nie dodano inhibitora korozji.

Ile sekcji rozdzielacza na powierzchnię domu

Każda pętla podłogówki obsługuje orientacyjnie 12-18 m² powierzchni, w zależności od kroku rozłożenia rury. Przy kroku 15 cm i rurze PE-Xa 16x2 maksymalna długość obwodu wynosi 80 m, co pokrywa około 12 m². Krok 20 cm podnosi ten limit do 100 m rury i 18 m², ale obniża moc grzewczą z 80 W/m² do około 60 W/m². Dobór sekcji polega więc na podzieleniu całkowitej powierzchni ogrzewanej przez średnią powierzchnię jednej pętli.

Dom o powierzchni użytkowej 180 m², w którym podłogówka pokrywa 150 m², wymaga 10-12 pętli przy kroku 15 cm albo 8-10 pętli przy kroku 20 cm. Czternastosekcyjny rozdzielacz z rotametrem 0-5 l/min obsłuży taką instalację z zapasem jednej lub dwóch sekcji, które warto zostawić puste na wypadek późniejszego podłączenia garażu albo powiększenia strefy grzewczej. Zawsze projektuj z rezerwą 10-15%, bo koszt dokładki jednej sekcji za dwa lata będzie wyższy niż różnica w cenie rozdzielacza dziś.

Pompy ciepła powietrze-woda wymagają dodatkowego bufora o pojemności minimum 30 l/kW mocy grzewczej, a rozdzielacz podłączany jest wówczas za sprzęgłem hydraulicznym. Temperatura zasilania waha się między 30 a 45°C, więc rotametry ustawiasz niżej niż w instalacji z kotłem gazowym. Kocioł na pellet albo ekogroszek daje stabilne 45-55°C i tu rozdzielacz mosiężny pokazuje pełnię zalet, bo dłuższa praca w wysokiej temperaturze degraduje tworzywo.

Dobieraj sekcje zawsze parami: belka zasilająca i powrotna mają tę samą liczbę obwodów. Rozdzielacz 14-sekcyjny oznacza 14 obwodów grzewczych, a nie 28.

Montaż rozdzielacza podłogówki krok po kroku

Zanim kupisz szafkę, zmierz rozstaw belek 235 mm i dodaj po 50 mm na każdą stronę na przyłącza oraz izolację termiczną. Szafka podtynkowa musi mieć głębokość wewnętrzną minimum 120 mm i szerokość 800 mm dla wersji 14-sekcyjnej. W ścianie murowanej wycinasz otwór o wymiarach 850x700 mm na wysokości 30-50 cm nad gotową podłogą, by zachować wygodny dostęp do rotametrów i odpowietrzników.

Zasilanie podłączasz zawsze do górnej belki, powrót do dolnej, co wynika z fizyki przepływu. Ciepła woda wpływa górą, oddaje ciepło w pętlach, schłodzona wraca dołem do źródła. Odwrócenie tego kierunku nie niszczy instalacji, ale utrudnia odpowietrzanie i zaburza pracę automatycznych zaworów odpowietrzających, które montuje się na najwyższych punktach instalacji.

Narzędziami, które musisz mieć pod ręką, są: klucz nastawny 24 mm, klucz imbusowy 5 mm do śrub uchwytów, poziomica 600 mm, manometr do próby ciśnieniowej, wąż do napełniania z zaworem zwrotnym oraz pojemnik na glikol, jeśli instalacja ma pracować na płynie niezamarzającym. Brak któregokolwiek z tych narzędzi oznacza przerwanie pracy w połowie i wzywanie fachowca, co kosztuje więcej niż kupno brakującego klucza.

1. Zamontuj uchwyty w szafce i zawieś belki, sprawdzając poziomicą pion i poziom.
2. Podłącz przyłącze główne 1 cal do rozdzielacza, używając konopii z pastą uszczelniającą albo taśmy PTFE.
3. Zamontuj zawory odcinające przed rozdzielaczem, by umożliwić serwis bez spuszczania wody z całej instalacji.
4. Podłącz rury PE-Xa do złączek zaciskowych, zachowując minimalny promień gięcia 5x średnicy rury.
5. Napełnij instalację wodą i odpowietrz każdy obwód przez rotametr, odkręcając wkładkę do momentu wypłynięcia wody bez pęcherzyków.
6. Wykonaj próbę ciśnieniową 6 bar przez 30 minut, kontrolując spadek ciśnienia na manometrze.

Próbę ciśnieniową przeprowadzaj przed wylewką jastrychu. Ciśnienie 6 bar utrzymuj przez minimum 2 godziny, dokumentując odczyt co 15 minut. Po wylaniu jastrychu naprawa nieszczelności oznacza kucie posadzki i wymianę całego obwodu.

Ustawianie przepływu na rotametrach to nie magia, lecz balansowanie hydrauliczne. Każda pętla ma inną długość i inną oporność, więc bez regulacji krótsze obwody przepuszczają za dużo wody, a dłuższe za mało. Efekt: jedno pomieszczenie grzeje się nadmiernie, drugie w ogóle nie dochodzi do zadanej temperatury. Przepływ nominalny 2 l/min na pętlę o długości 80 m przy kroku 15 cm to punkt wyjścia, który korygujesz po 24 godzinach pracy na podstawie temperatury powrotu.

Typowe błędy montażowe

Najczęstszym błędem jest montaż rozdzielacza w stropie albo w ścianie nośnej bez rewizji. Po wylaniu jastrychu nie da się wymienić uszczelki ani dokręcić złączki bez kucia. Drugi grzech to brak zaworów odcinających przed rozdzielaczem, przez co każda naprawa wymaga opróżniania całej instalacji. Trzeci problem to zbyt ciasne gięcie rury PE-Xa, które po dwóch sezonach grzewczych pęka w miejscu największego naprężenia.

Konserwacja i eksploatacja rozdzielacza 14-sekcyjnego

Coroczny przegląd przed sezonem grzewczym to absolutne minimum. Odpowietrzniki automatyczne z czasem zaczynają przepuszczać powietrze w sposób ciągły, co objawia się spadkiem ciśnienia w instalacji i koniecznością częstego uzupełniania wody. Wymiana odpowietrznika to koszt 15-25 PLN za sztukę i 10 minut pracy, pod warunkiem że instalacja ma zawory odcinające.

Rotametry pokazują przepływ tylko wtedy, gdy płyn jest czysty. Glony, kamień kotłowy i osad z instalacji osadzają się na pływaku i fałszują odczyt. Co dwa lata zdejmuj rotametr, płucz pod bieżącą wodą i sprawdzaj swobodę ruchu pływaka. Jeśli pływak nie wraca do pozycji zerowej po spuszczeniu wody, wymień uszczelkę albo cały rotametr.

Uszczelki EPDM na złączkach zaciskowych starzeją się i po 10-12 latach wymagają wymiany. Objawem jest punktowy wyciek przy połączeniu rury z rozdzielaczem, najczęściej widoczny jako wilgotna plama na ściance szafki. Wymiana uszczelki wymaga zdjęcia złączki, co oznacza konieczność spuszczenia wody z danego obwodu. Dlatego zawory odcinające na każdej sekcji to nie luksus, lecz konieczność.

Ciśnienie w instalacji podłogowej powinno wynosić 1,5-2,0 bar na zimno i 1,8-2,5 bar po nagrzaniu. Spadek poniżej 1,2 bar przy wyłączonym uzupełnianiu oznacza nieszczelność, którą trzeba zlokalizować przed sezonem.

Zawory regulacyjne na belce powrotnej z wkładkami M30x1,5 przyjmują siłowniki termoelektryczne NC lub NO, sterowane przez listwę podłogową albo regulator pokojowy. Po pięciu sezonach wkładka traci precyzję regulacji i warto ją wymienić, nawet jeśli nie wykazuje widocznych uszkodzeń. Koszt wkładki to 40-70 PLN, a różnica w komforcie regulacji temperatury w pomieszczeniu sięga 1,5°C.

Kiedy rozdzielacz mosiężny nie wystarczy

Instalacje powyżej 14 obwodów wymagają łączenia dwóch rozdzielaczy szeregowo albo zastosowania większego modelu. Przy powierzchni powyżej 250 m² lepiej sprawdza się rozdzielacz 16-18-sekcyjny niż dwa mniejsze, bo mniejsza liczba połączeń oznacza mniejsze ryzyko nieszczelności. Mosiądz nie sprawdza się też w instalacjach z wodą o twardości powyżej 20°dH bez zmiękczacza, bo kamień osadza się w rotametrach i zaworach regulacyjnych.

Jeśli planujesz podłogówkę w budynku pasywnym albo zeroenergetycznym, gdzie temperatura zasilania wynosi 28-32°C, rotametry o zakresie 0-5 l/min działają nieprecyzyjnie. Lepiej sprawdzą się modele o zakresie 0-2 l/min z dokładniejszą podziałką, dostosowane do niskotemperaturowych źródeł ciepła.

Lista kompatybilnych akcesoriów

• Zawory kulowe 1 cal z półśrubunkiem do odcinania rozdzielacza
• Siłowniki termoelektryczne NC, 230 V albo 24 V, M30x1,5
• Listwy sterujące 6- lub 12-strefowe z pompą i mieszaczem
• Szafka podtynkowa lub natynkowa o głębokości 120-150 mm
• Złączki zaciskowe do rur PE-Xa 16x2, 17x2, 20x2
• Termometry bimetaliczne na belce zasilającej i powrotnej

Wybierając szafkę, sprawdź, czy ma otwory pod rury od dołu i od góry, bo w budynku z piwnicą zasilanie często przychodzi od dołu, a w budynku bez piwnicy od góry. Głębokość 120 mm wystarcza dla rozdzielacza z rotametrem, ale jeśli planujesz dodać zawory mieszające albo pompę obiegową, wybierz szafkę 150 mm.

Czternastosekcyjny rozdzielacz do podłogówki o wymiarach 750 mm szerokości i rozstawie belek 235 mm zmieści się w każdej standardowej szafce podtynkowej o szerokości wewnętrznej 800 mm. Pamiętaj o zaworach odcinających, próbie ciśnieniowej przed wylewką i corocznym odpowietrzaniu, a instalacja będzie pracować bezawaryjnie przez 25-30 lat.
