String w fotowoltaice – jak połączyć panele, żeby działały bez strat

Dwóch instalatorów, dwie różne propozycje, identyczny dach. Jeden mówi: jeden string, prostota i niskie koszty. Drugi rysuje dwa obwody, tłumaczy, że MPPT inwertera lepiej dobierze się do dwóch połaci. W głowie inwestora rodzi się pytanie, które kosztuje realne pieniądze: która koncepcja da wyższą produkcję roczną, a która bezpiecznie zniesie zimowy skok napięcia, gdy termometr spadnie do minus piętnastu? Łączenie paneli fotowoltaicznych w stringi to nie jest decyzja kosmetyczna, lecz inżynieryjna, oparta na napięciu obwodu otwartego Voc, prądzie zwarcia Isc, mocy znamionowej falownika oraz fizyce ogniw w warunkach ujemnych temperatur. Poniżej rozbita na czynniki pierwsze wiedza, dzięki której samodzielnie ocenisz projekt własnej instalacji albo skontrolowasz wykonawcę, zanim ten wciągnie przewody na dach.

• Ile paneli na jednym stringu i jak policzyć napięcie
• Jeden czy dwa stringi kiedy podzielić instalację
• Dobór inwertera do liczby stringów
• String a optymalizator i mikroinwerter co lepiej działa na dachu
• Najczęstsze błędy montażowe w stringach PV
• Praktyczny przykład: instalacja 6,5 kWp na dachu dwuspadowym
• Normy i regulacje prawne

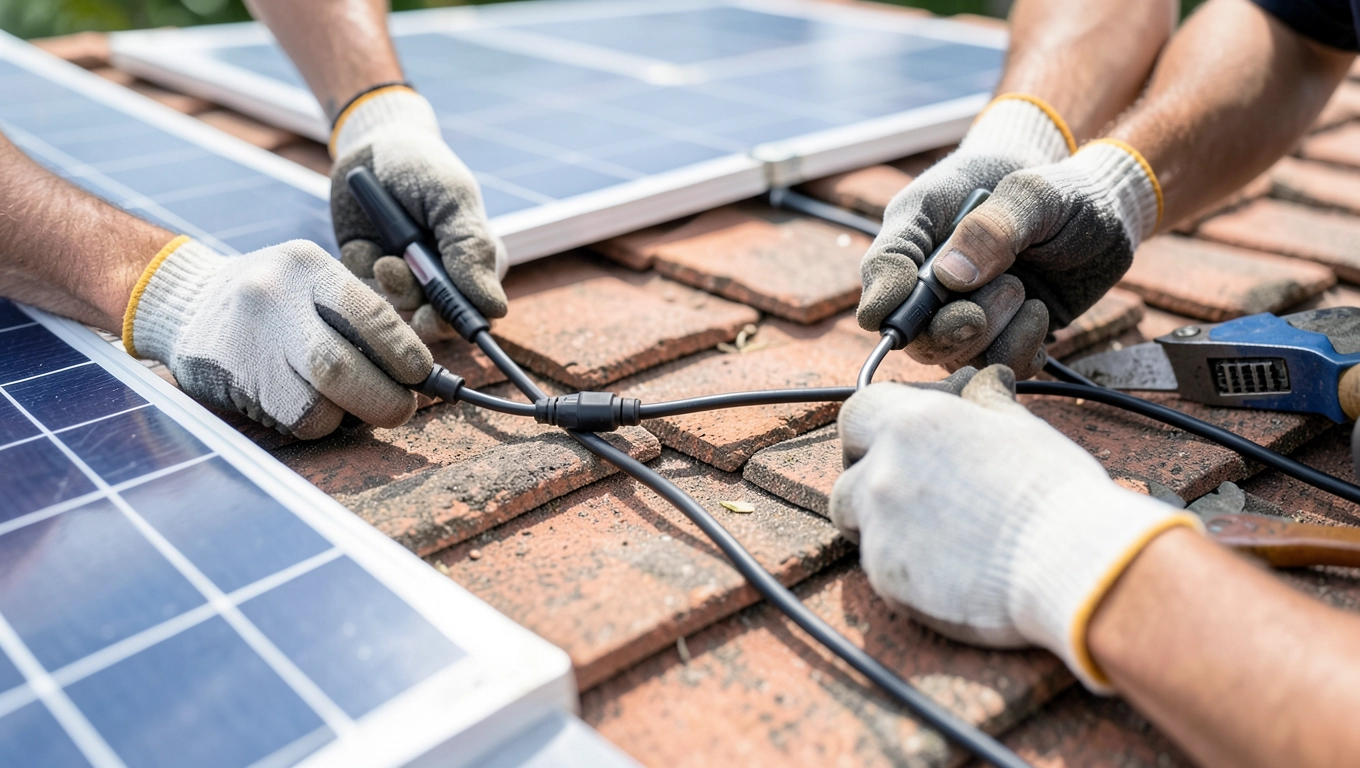

Ile paneli na jednym stringu i jak policzyć napięcie

String w fotowoltaice to szeregowo połączone panele, w którym napięcia poszczególnych modułów sumują się, a prąd pozostaje stały i równy prądowi jednego panela. W takim układzie kluczową wielkością jest napięcie obwodu otwartego Voc podawane w karcie katalogowej dla warunków STC, czyli irradiancji 1000 W/m² i temperatury ogniwa 25°C. Niestety, dach w styczniu nie pracuje w tych warunkach, więc realne napięcie rośnie, bo ogniwo schłodzone przez wiatr i mróz wytwarza wyższe napięcie. Właśnie dlatego obliczenia projektowe wykonuje się dla temperatury minus 10°C, a nie dla komfortowych 25°C.

Podstawowy wzór na maksymalną liczbę modułów w jednym szeregu wygląda następująco: ilość paneli ≤ Voc maksymalne inwertera (w temperaturze -10°C) / Voc panela (w temperaturze -10°C). Wartość Voc w niskiej temperaturze uzyskasz, mnożąc współczynnik temperaturowy (zwykle -0,27 %/°C do -0,30 %/°C) przez różnicę 35°C między STC a warunkami zimowymi. Dla modułu o Voc = 41 V w STC wychodzi w okolicach 45,5 V przy minus dziesięciu, a niektóre inwertery hybrydowe dopuszczają dopiero 600 V lub 1000 V na wejściu MPPT.

Przekroczenie limitu Voc grozi trwałym uszkodzeniem tranzystorów MOSFET w falowniku, a zimą ryzyko jest realne, gdy spadek napięcia sieci (funkcja Q(U)) jeszcze podnosi napięcie w punkcie przyłączenia. Dlatego bezpieczna reguła mówi: nie przekraczaj 90% Voc maksymalnego falownika w żadnym stringu. Zapas 10% chroni elektronikę przed skokiem napięcia przy nagłym ochłodzeniu, a jednocześnie pozwala uniknąć pracy na granicy wyłączenia.

Uwaga: w lutym 2024 roku jeden z właścicieli domu pod Olsztynem stracił inwerter, bo string z 18 paneli (Voc ≈ 738 V) trafił na falownik o limicie 750 V, a zimowy pik przekroczył próg o 24 V. Straty pokryła polisa, ale przestój trwał osiem tygodni.

Prąd zwarcia Isc definiuje minimalny przekrój kabla i dobór bezpieczników stringowych. Każdy obwód zabezpieczasz rozłącznikiem DC o prądzie znamionowym nie mniejszym niż 1,25 × Isc panela (zwykle 11 A dla większości modułów 400-450 W), a sam kabel solarny (podwójnie izolowany, odporny na UV) prowadzisz w korytkach odpornych na promieniowanie. Zasada jest prosta: im wyższy prąd, tym grubszy kabel (minimum 4 mm², a przy długich trasach ponad 15 metrów warto przejść na 6 mm²).

*Uwaga: w warunkach zimowych irradiancja może być niższa (krótszy dzień), ale napięcie Voc rośnie, co ma kluczowe znaczenie dla doboru falownika.

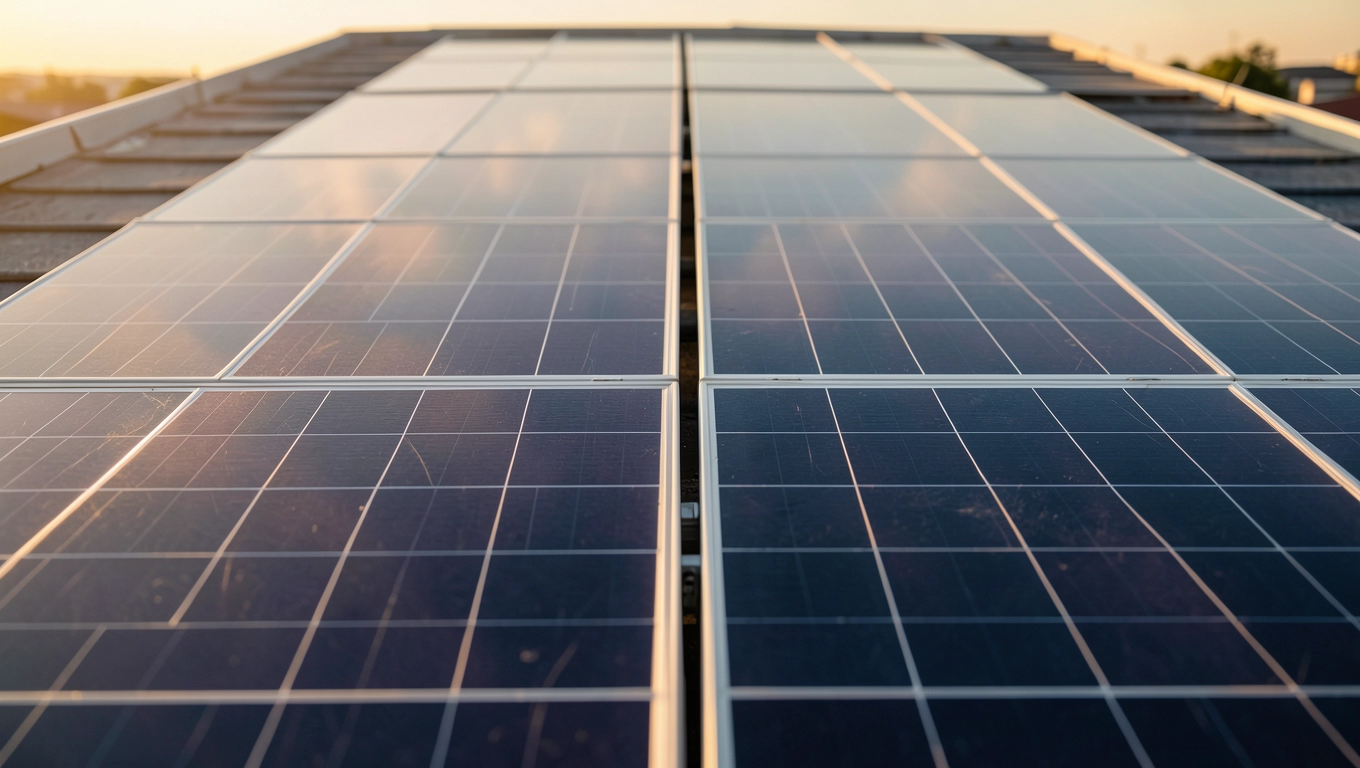

Jeden czy dwa stringi kiedy podzielić instalację

Inwertery jedno-MPPT kosztują mniej, ale działają optymalnie tylko wtedy, gdy wszystkie panele mają identyczne nasłonecznienie. Na dachu jednospadowym, bez komina, lukarn czy drzew rzucających cień, jeden string pracuje wzorowo, bo każdy moduł dostaje tyle samo energii w każdej minucie dnia. Wystarczy jeden MPPT, jeden rozłącznik DC, mniej okablowania i niższy koszt wykonawstwa. Jeśli dach ma jednolitą połać skierowaną na południe lub południowy zachód, a nachylenie mieści się w przedziale 30-40°, jeden string to rozsądny wybór.

Sytuacja komplikuje się, gdy pojawia się zacienienie. Nawet częściowe, na przykład od anteny satelitarnej w południe albo od sąsiedniego budynku rano, obniża wydajność całego szeregu, bo najsłabszy moduł limituje prąd całego obwodu. W takim wypadku podział na dwa stringi (lub więcej) z oddzielnymi wejściami MPPT pozwala każdemu obwodowi pracować przy własnym punkcie mocy maksymalnej. Falownik dwu-MPPT nie tylko separuje zacienione panele, lecz także obsługuje różne orientacje dachu, na przykład wschód-zachód, gdzie jeden string startuje produkcję o 7:00, drugi kończy o 19:00.

Decyzja o podziale wpływa na sprawność całego systemu. Dwa stringi na niezależnych MPPT-ach mogą wyprodukować od 5% do 15% energii więcej w skali roku w porównaniu z jednym stringiem na zacienionym dachu. Wartość ta zależy od procentu powierzchni objętej cieniem i czasu jego trwania, ale w praktyce rzadko spada poniżej 3%. Dla instalacji 6 kWp oznacza to dodatkowe 250-900 kWh rocznie, czyli 150-550 zł przy aktualnej taryfie sprzedaży energii.

Ważnym aspektem jest też kwestia redundancji. Gdy jeden string ulegnie uszkodzeniu (np. zerwany kabel, uszkodzony bezpiecznik), drugi nadal produkuje energię. W przypadku jednego stringu awaria oznacza zerową produkcję do czasu naprawy. W instalacjach komercyjnych i prosumenckich o znaczeniu krytycznym podział obwodów bywa wręcz wymagany przez ubezpieczyciela.

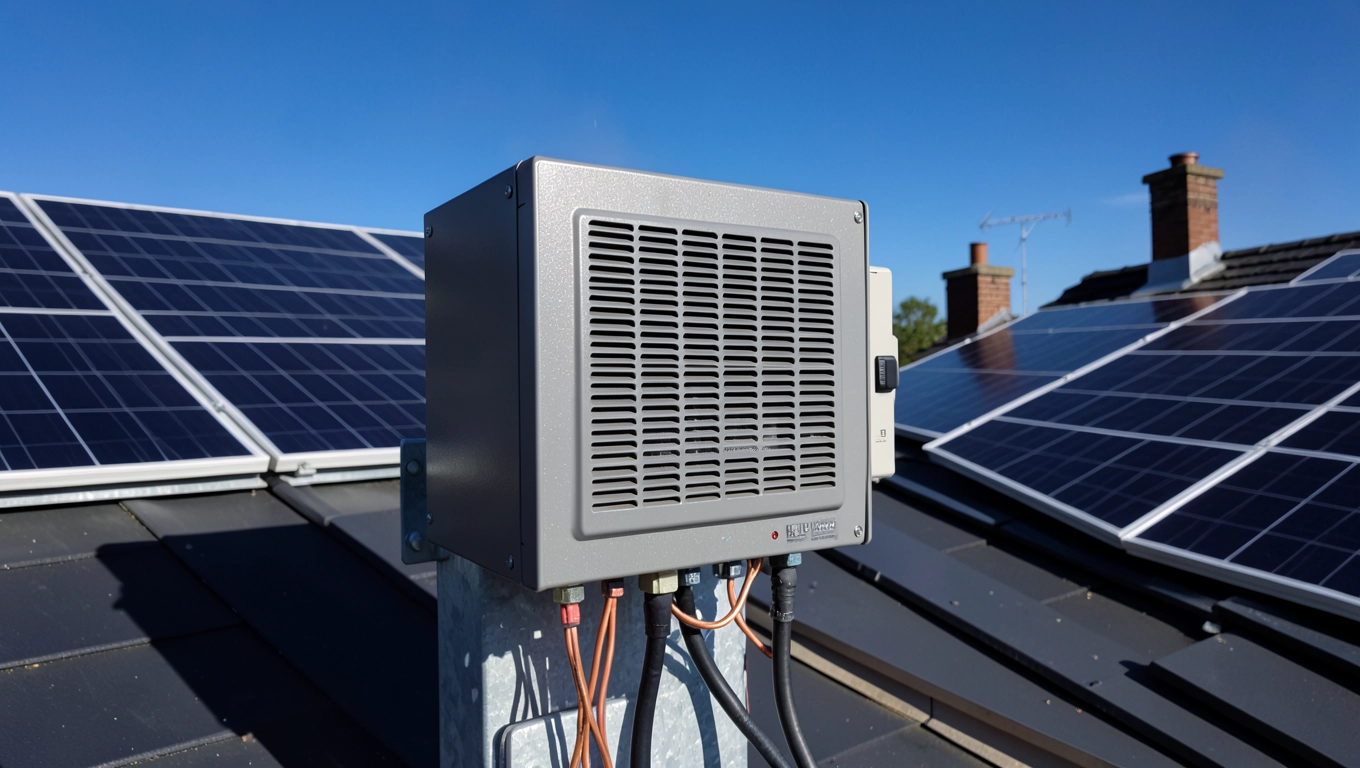

Dobór inwertera do liczby stringów

Stosunek mocy zainstalowanej DC do mocy wyjściowej AC (tzw. DC/AC ratio) decyduje o tym, ile energii zmarnujesz w falowniku. Polskie warunki nasłonecznienia i temperatura pracy modułów sprawiają, że stosunek 1,0-1,2 jest optymalny. Wyższy współczynnik (np. 1,3) pozwala zainstalować więcej paneli, ale w słoneczne południe inwerter zacznie ograniczać moc (clipping), a jego żywotność skróci się od przegrzewania. Niższy współczynnik (np. 0,8) oznacza przewymiarowany falownik, który rzadko osiąga pełną moc i pracuje nieefektywnie.

Przykład praktyczny: 18 paneli po 450 W daje 8,1 kWp DC. Inwerter o mocy AC 7 kW ma DC/AC = 1,16, czyli mieści się w bezpiecznym zakresie. W czerwcu falownik będzie clippingował przez kilka godzin w południe (gdy panele oddają 110% mocy znamionowej), ale przez resztę roku ta strata wyniesie poniżej 2% produkcji. Taki kompromis jest korzystny finansowo: droższy inwerter o mocy 8 kW kosztowałby dodatkowe 1500-2500 zł, a skrócił clipping tylko o godzinę dziennie.

Norma PN-EN 50549-1 reguluje wymagania dla przyłączenia instalacji do sieci niskiego napięcia. Falownik musi posiadać certyfikat zgodności z tą normą oraz obsługiwać funkcję Q(U) (sterowanie mocą bierną w zależności od napięcia sieci). Od 2022 roku operatorzy sieci dystrybucyjnej w Polsce wymagają także konfiguracji dynamicznego ograniczania mocy biernej dla instalacji powyżej 10 kW.

Wybierając falownik, warto zwrócić uwagę na kilka parametrów poza mocą. Liczba wejść MPPT decyduje o możliwości podziału instalacji na niezależne obwody. Sprawność europejska (Euro-eta) powinna przekraczać 97% dla falowników stringowych. Wbudowany rozłącznik DC eliminuje potrzebę montażu zewnętrznego. Komunikacja WiFi lub Ethernet ułatwia monitoring, a protokół Modbus TCP pozwala na integrację z systemem zarządzania energią domową.

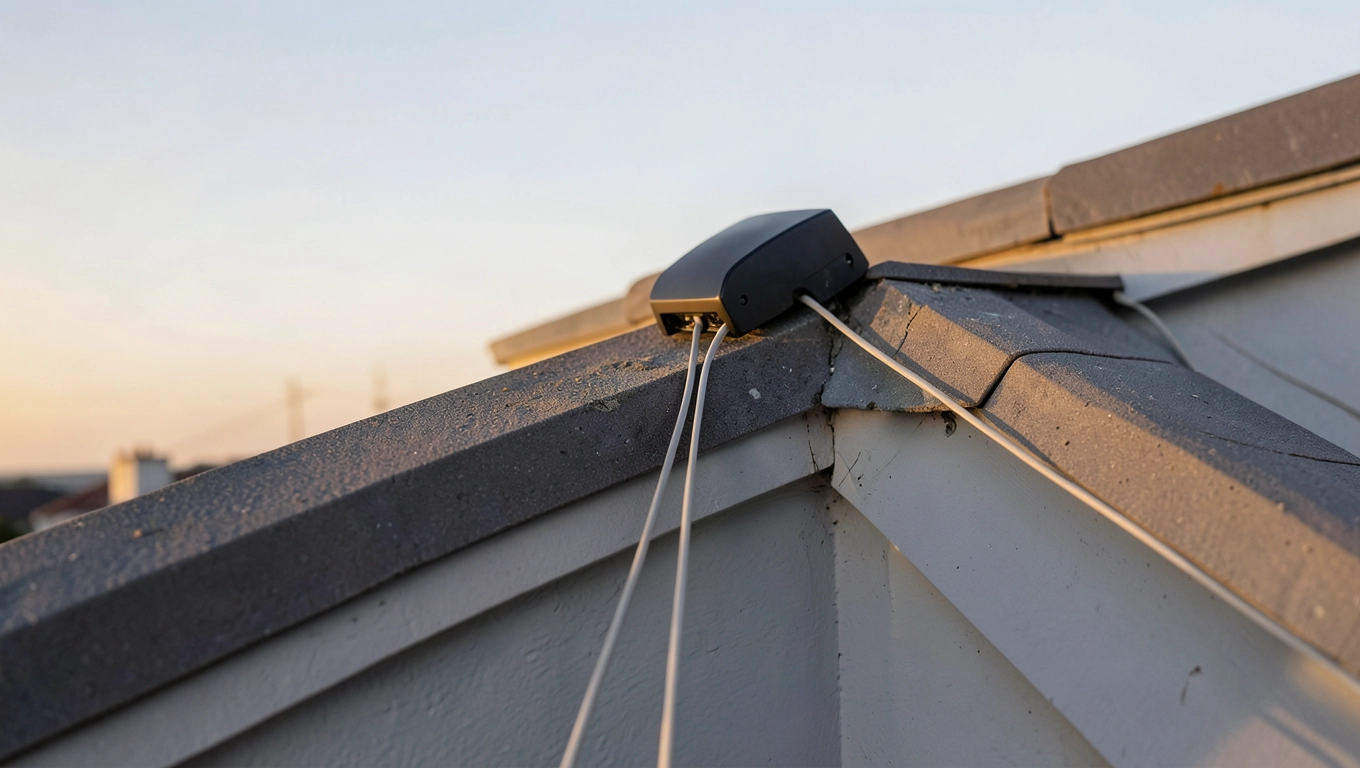

String a optymalizator i mikroinwerter co lepiej działa na dachu

Optymalizatory mocy to urządzenia montowane na każdym panelu (lub parze paneli), które śledzą punkt mocy maksymalnej lokalnie, a następnie przesyłają energię do falownika przez krótki string DC. Mikroinwertery idą jeszcze dalej, bo każdy panel ma własny falownik AC, a string DC w ogóle nie istnieje. Porównanie tych trzech podejść wymaga spojrzenia na koszt inwestycyjny, sprawność energetyczną, serwis i żywotność komponentów.

String klasyczny jest najtańszy, ale najmniej odporny na zacienienie. Optymalizator dodaje 150-300 zł do kosztu każdego panela, ale radzi sobie z 20-30% zacienienia bez znaczącej utraty produkcji. Mikroinwerter kosztuje 350-500 zł na panel, ale eliminuje ryzyko awarii całego stringu, bo awaria jednego modułu nie wyłącza pozostałych. Żywotność: falowniki stringowe pracują 12-15 lat, optymalizatory 20-25 lat, mikroinwertery 20-25 lat (choć zależy od producenta i warunków pracy).

Wskazówka: jeśli dach ma mniej niż 10% zacienienia, a budżet jest ograniczony, string klasyczny z dobrym falownikiem dwu-MPPT wystarczy. Optymalizatory opłacają się przy złożonych dachach z lukarnami i kominami, gdzie klasyczny string traciłby 10-20% produkcji rocznej.

Optymalizatory mają jedną istotną wadę: dodatkowy punkt awarii. W 25-letniej instalacji wymienisz może 2-3 z 20 optymalizatorów, ale każda wymiana wymaga demontażu panela lub pracy na dachu. Mikroinwertery są łatwiejsze w serwisie, bo wymiana odbywa się bez dotykania modułu. Z drugiej strony, optymalizatory pozwalają zachować niskie napięcie DC na dachu (zwykle poniżej 80 V), co jest bezpieczniejsze dla strażaków podczas ewentualnej akcji gaśniczej. To kryterium bywa wymagane przez ubezpieczycieli budynków komercyjnych.

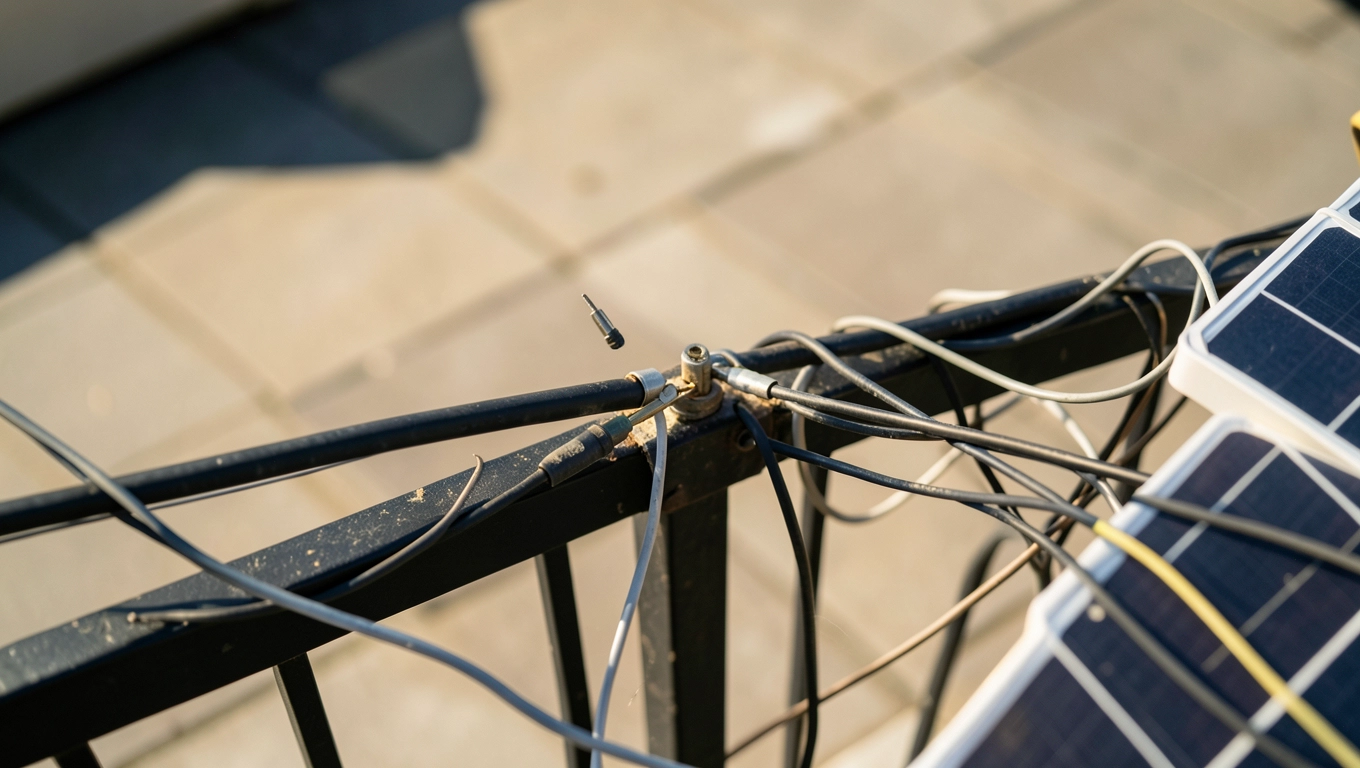

Najczęstsze błędy montażowe w stringach PV

Pięć błędów powtarza się w polskich instalacjach zaskakująco często, mimo że każdy z nich obniża sprawność lub zagraża bezpieczeństwu. Pierwszy to brak zapasu napięcia w obliczeniach. Projektant zakłada Voc w STC (25°C), a zimą moduły wytwarzają napięcie o 10-13% wyższe. Efekt: inwerter wyłącza się w mroźne, słoneczne dni, a właściciel traci najlepsze godziny produkcji.

Drugi błąd to mieszanie paneli różnych producentów lub modeli w jednym stringu. Moduły o różnym prądzie zwarcia Isc ograniczają cały obwód do najsłabszego, a różne współczynniki temperaturowe powodują niedopasowanie w skrajnych warunkach. Trzeci to zbyt cienki kabel solarny. Przekrój 2,5 mm² przy stringu 13 A i trasie 20 m daje straty mocy sięgające 5%. Czwarty to pominięcie bezpieczników stringowych lub rozłączników DC, co utrudnia serwis i stwarza zagrożenie pożarowe. Piąty to brak lub błędne uziemienie ram paneli oraz falownika, bez którego piorunochron budynku nie chroni instalacji PV.

Kolejnym częstym błędem jest niewłaściwe prowadzenie kabli. Przewody prądu stałego w instalacjach PV powinny być prowadzone w korytkach odpornych na promieniowanie UV lub w rurach osłonowych. Nie wolno ich układać bezpośrednio na dachu ani mocować ostrymi uchwytami, które mogą uszkodzić izolację. Łączniki MC4 muszą być zaciśnięte dedykowaną zaciskarką, a nie kombinerkami. Luźne połączenie to miejsce, gdzie powstaje łuk elektryczny i ciepło, a w skrajnych przypadkach pożar.

Praktyczny przykład: instalacja 6,5 kWp na dachu dwuspadowym

Dom jednorodzinny pod Krakowem, dach dwuspadowy o nachyleniu 38°, południowy wschód i południowy zachód, brak zacienień w godzinach 9:00-15:00. Inwestor wybrał 15 paneli monokrystalicznych po 435 W (łącznie 6,525 kWp) oraz falownik hybrydowy o mocy AC 5 kW z dwoma wejściami MPPT. Konfiguracja: 8 paneli na stringu A (połać wschodnia) i 7 paneli na stringu B (połać zachodnia). Dlaczego nie 7+8? Bo południowy wschód produkuje więcej energii rano, a wschodnia połać ma o 1 m² więcej powierzchni użytkowej.

Obliczenia napięcia dla stringa A: 8 paneli × Voc 41,2 V (w -10°C: ~45,5 V) = 364 V. Limit Voc falownika wynosi 600 V, więc zapas wynosi aż 39%. Gdyby projektant chciał upchnąć 12 paneli na jednym stringu (546 V), w lutym z marginesem 9% ryzyko wyłączenia byłoby realne. W tym projekcie zapas jest komfortowy. Dla stringa B: 7 × 45,5 V = 318,5 V, zapas 47%. DC/AC ratio wynosi 6,525 / 5 = 1,305, co jest nieco powyżej zalecanego zakresu. Akceptowalne, bo dach ma dobrą wentylację od spodu (folia paroprzepuszczalna z szczeliną 4 cm) i panele nie przegrzewają się latem powyżej 65°C.

Roczny uzysk z tej instalacji w 2025 roku wyniósł 6800 kWh (1042 kWh/kWp), co jest wynikiem typowym dla południowej Polski. Clipping występował przez około 3% czasu pracy, głównie w czerwcu i lipcu między 11:00 a 13:00. Strata produkcji z powodu clippingu to szacunkowo 180 kWh rocznie, czyli około 110 zł. Gdyby inwerter miał 6 kW zamiast 5 kW, clipping spadłby do 0,5%, ale różnica w cenie wynosi 1800 zł, a zwrot z tej inwestycji przekroczyłby 16 lat.

Normy i regulacje prawne

Projektowanie stringów fotowoltaicznych w Polsce podlega kilku kluczowym normom i przepisom. Norma PN-EN 50549-1 określa wymagania dla przyłączenia instalacji do sieci niskiego napięcia, w tym dopuszczalne zakresy napięcia i częstotliwości. Norma PN-HD 60364 reguluje instalacje elektryczne niskiego napięcia, w tym wymagania dotyczące uziemienia i zabezpieczeń. Rozporządzenie Ministra Infrastruktury i Budownictwa z 2002 roku (z późniejszymi zmianami) definiuje warunki techniczne, jakim powinny odpowiadać budynki, w tym instalacje elektryczne.

Od 2019 roku obowiązuje w Polsce net-billing, czyli rozliczenie energii wprowadzonej do sieci po cenie rynkowej z poprzedniego miesiąca. W praktyce oznacza to, że nadwyżki produkcji magazynuje się w sieci i odbiera w okresach niższej produkcji. Dla właścicieli stringów fotowoltaicznych kluczowe jest, aby inwerter posiadał certyfikat zgodności z PN-EN 50549-1 i był zarejestrowany w systemie operatora sieci dystrybucyjnej. Bez tego przyłączenie instalacji do sieci jest nielegalne, a ubezpieczyciel może odmówić wypłaty odszkodowania.

Warto też wspomnieć o wymogu posiadania przez instalatora odpowiednich kwalifikacji. Certyfikat UDT (Urząd Dozoru Technicznego) uprawniający do montażu instalacji fotowoltaicznych jest wymagany od 2017 roku. Instalator bez tego certyfikatu nie może legalnie podłączyć instalacji do sieci, a wykonana przez niego praca nie przechodzi odbioru technicznego.

Dane techniczne dotyczące współczynników temperaturowych Voc i Isc pochodzą z kart katalogowych producentów paneli (np. JA Solar, LONGi, Trina Solar) oraz inwerterów (np. Huawei, Fronius, SMA). Wytyczne dotyczące projektowania stringów zawiera także norma IEC 62548, która szczegółowo opisuje wymagania bezpieczeństwa dla instalacji PV. Informacje o wymaganiach sieciowych publikują operatorzy sieci dystrybucyjnej (Tauron, PGE, Enea, Energa) w swoich instrukcjach ruchu i eksploatacji sieci dystrybucyjnej, dostępnych na ich stronach internetowych.
