Łączenie paneli fotowoltaicznych w kamperze: schemat, który zrozumiesz w 5 minut

Jak podłączyć panele fotowoltaiczne do regulatora ładowania w kamperze

Serce każdej instalacji fotowoltaicznej w kamperze bije w regulatorze ładowania. To on decyduje, czy prąd z paneli trafi do akumulatora w sposób bezpieczny i wydajny, czy po prostu się zmarnuje albo uszkodzi ogniwo. Wybór między PWM a MPPT w przypadku busa z panoramicznym dachem robi ogromną różnicę, bo różnica w sprawności sięga od 15 do nawet 30 procent rocznego uzysku.

• Jak podłączyć panele fotowoltaiczne do regulatora ładowania w kamperze
• Schemat okablowania paneli PV na busa: przekroje, bezpieczniki i dioda Schottky'ego
• Najczęstsze błędy przy łączeniu paneli słonecznych w kamperze i jak ich uniknąć

Regulator PWM działa jak szybki przełącznik. Gdy napięcie paneli jest wyższe niż akumulatora, po prostu podłącza go bezpośrednio, obcinając nadwyżkę. Brzmi prosto, ale fizyka jest bezlitosna: panel 36-ogniwowy przy akumulatorze 12 V oddaje około 17-18 V, z czego regulator wykorzystuje tylko 14,4 V, resztę zamieniając w ciepło. Sprawność oscyluje wokół 65-75%. Wystarczy do małych zestawów 50-100 W, gdzie liczy się niska cena, a nie optymalizacja każdego ampera.

Regulator MPPT pracuje inaczej, bo śledzi punkt maksymalnej mocy panelu niezależnie od napięcia akumulatora. Dzięki konwersji DC/DC potrafi z panelu 36 V wyciągnąć pełną moc i dopasować ją do akumulatora 12 V. W polskich warunkach, gdzie chmury potrafią zmieniać napięcie w ciągu sekund, ta technologia zwraca się szczególnie szybko. Różnica w uzysku przy panelach 200 W to nawet 250-300 Wh dziennie w sezonie letnim.

Podłączenie samego regulatora zajmuje około dwudziestu minut, jeśli kable zostały wcześniej przygotowane. Pierwszy krok to wyłączenie wszystkich zabezpieczeń i odłączenie akumulatora od reszty instalacji. Dopiero wtedy wpinamy przewody z paneli do wejścia PV, a akumulator do wyjścia BAT. Ta kolejność ma znaczenie: regulatory MPPT kalibrują się na podstawie napięcia akumulatora, więc podłączenie paneli bez odbiornika może wywołać błąd kalibracji lub w skrajnych przypadkach uszkodzić elektronikę.

Uwaga: nigdy nie podłączaj paneli fotowoltaicznych do regulatora bez wcześniejszego podpięcia akumulatora. Brak odbiornika sprawia, że napięcie na wejściu PV rośnie niekontrolowanie, bo MPPT nie ma punktu odniesienia i nie wie, do jakiego napięcia konwertować.

Kolejność odwrotna przy wyłączaniu też chroni sprzęt. Najpierw odłączamy panele (przełącznik lub rozpinanie złączek MC4), potem akumulator. Producenci często oznaczają to na obudowie symbolami, ale w praktyce najważniejsze jest zrozumienie, dlaczego ta kolejność obowiązuje. Akumulator działa jak bufor stabilizujący napięcie w całej instalacji. Bez niego regulatory impulsowe mogą generować skoki napięcia sięgające 60-80 V, które niszczą kondensatory wejściowe.

Schemat okablowania paneli PV na busa: przekroje, bezpieczniki i dioda Schottky'ego

Łączenie paneli fotowoltaicznych w kamperze wymaga świadomego podejścia do przekrojów kabli, bo każdy metr miedzianego przewodu to strata napięcia, która w małej instalacji potrafi zjeść kilka procent uzysku. Przy panelu 200 W i prądzie około 10 A nawet 0,5 V spadku na trasie panel-regulator oznacza utratę 5 W mocy. W skali miesiąca to kilowatogodziny, które mogłyby zasilać lodówkę przez kilkanaście godzin.

Przekrój kabla dobiera się na podstawie trzech parametrów: natężenia prądu, długości trasy i dopuszczalnego spadku napięcia. Dla instalacji 12 V standardem w kamperach są przewody 4 mm² do 6 mm² po stronie paneli oraz 6 mm² do 10 mm² między regulatorem a akumulatorem. Przy odległości powyżej 5 metrów warto przejść na 10 mm², bo spadek napięcia rośnie proporcjonalnie do długości i odwrotnie proporcjonalnie do przekroju.

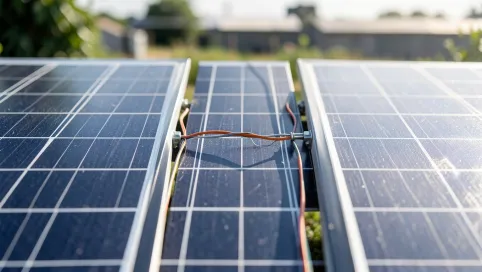

Szeregowe łączenie paneli fotowoltaicznych w kamperze podnosi napięcie, ale komplikuje sprawę zacienienia. Gdy jeden panel wejdzie w cień, drugi również przestaje oddawać pełną moc, bo prąd w obwodzie szeregowym jest wspólny. Rozwiązaniem jest łączenie równoległe, które sumuje prąd przy zachowaniu tego samego napięcia. W praktyce najczęściej spotyka się konfiguracje mieszane: dwa panele szeregowo, a potem równolegle z kolejną parą. Taki układ daje optymalny balans między sprawnością MPPT a odpornością na częściowe zacienienie.

Dioda Schottky'ego pojawia się w instalacjach, gdzie panele ładują akumulator bezpośrednio przez regulator PWM lub w małych systemach z panelami elastycznymi. Jej zadanie to blokowanie przepływu prądu z akumulatora do paneli w nocy. Bez diody akumulator rozładowałby się przez ogniwo wstecznie, tracąc od 5 do 15 procent pojemności w ciągu kilku godzin. Dioda Schottky'ego ma spadek napięcia rzędu 0,3-0,5 V, znacznie mniej niż klasyczna dioda prostownicza, co przekłada się na mniejsze straty energii.

Wskazówka: przy instalacjach z regulatorem MPPT dioda Schottky'ego na wyjściu paneli jest zbędna, bo regulator sam blokuje przepływ zwrotny. Dioda staje się konieczna dopiero przy łączeniu równoległym wielu stringów, gdzie jedna sekcja może rozładowywać drugą przez różnicę napięć.

Bezpieczniki to element, którego wielu amatorów unika, a to błąd mogący skończyć się pożarem. Każdy obwód prądu stałego w kamperze powinien mieć zabezpieczenie umieszczone jak najbliżej źródła energii. Bezpiecznik 15-20 A na linii panel-regulator chroni przed zwarciem w kablach przechodzących przez metalowe elementy nadwozia. Bezpiecznik 30-40 A między akumulatorem a inwerterem zabezpiecza przed skokami prądu przy włączaniu silników pomp czy kompresorów lodówki.

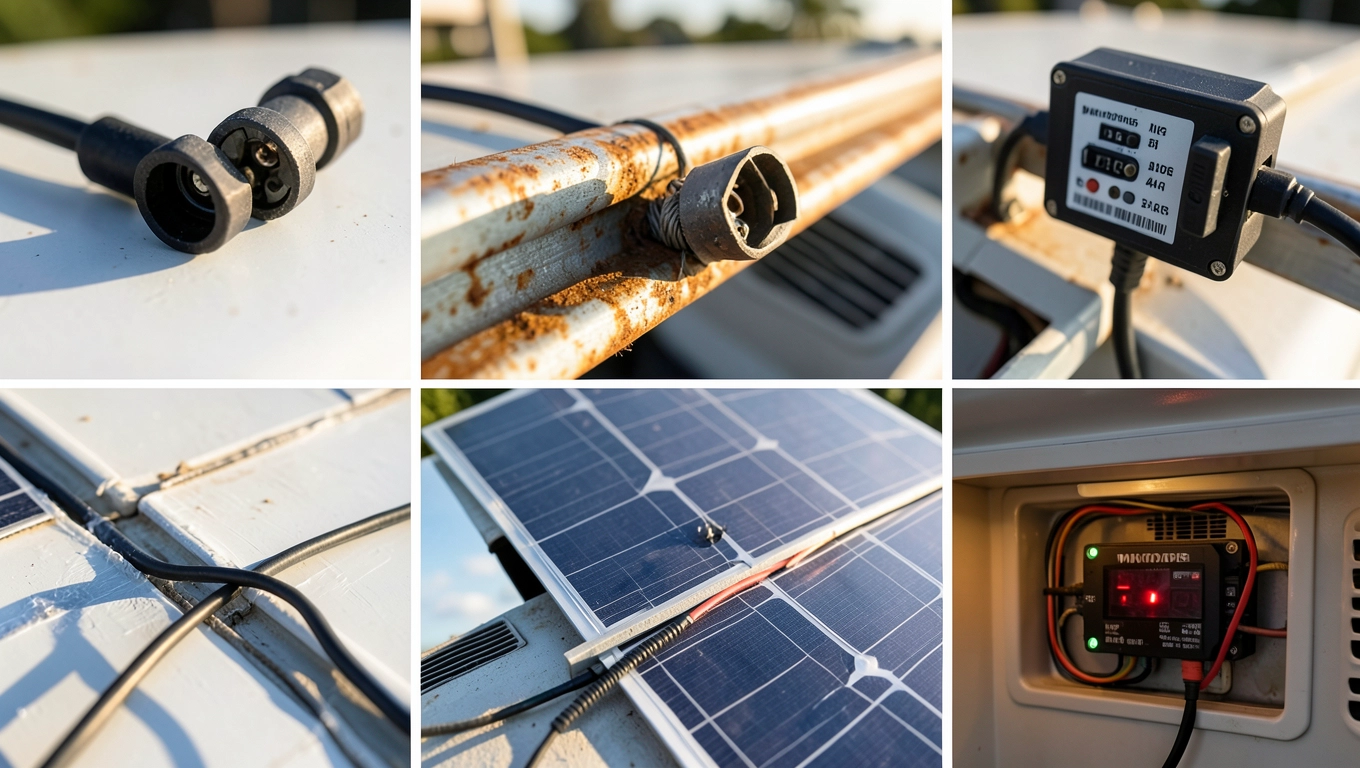

Najczęstsze błędy przy łączeniu paneli słonecznych w kamperze i jak ich uniknąć

Pięć najczęstszych błędów w instalacjach fotowoltaicznych kamperów powtarza się z taką regularnością, że można by nimi wypełnić osobny podręcznik. Wynikają z pośpiechu, niedoszacowania mocy albo zwykłego braku zrozumienia, jak prąd stały zachowuje się w niskonapięciowych instalacjach. Pierwszy z nich to niedopasowanie regulatora do napięcia paneli. Użytkownik kupuje regulator PWM za 150 złotych i podłącza do niego panel monokrystaliczny 36 V, licząc że jakoś to zadziała. Działa, ale z połową sprawności.

Drugi błąd to prowadzenie kabli bez zabezpieczenia mechanicznego. W kamperze wszystko wibruje, a kable przechodzące przez ostre krawędzie blachy przetarają się w ciągu kilku tygodni. Przetarcie izolacji oznacza zwarcie do masy, iskrzenie i w najgorszym scenariuszu pożar. Rozwiązaniem są peszelki, przepusty gumowe oraz mocowanie kabli opaskami z co 30-40 centymetrów. Norma PN-EN 16421 dotycząca instalacji elektrycznych w pojazdach rekreacyjnych wymaga, by kable były chronione przed uszkodzeniami mechanicznymi na całej długości.

Ostrzeżenie: zacienienie jednego ogniwa w panelu monokrystalicznym obniża moc całego panela nawet o 80 procent. Dlatego montaż w pobliżu anteny telewizyjnej, bagażnika dachowego czy gałęzi drzew to proszenie się o kłopoty. Nawet cień rzucany przez kable przechodzące po powierzchni panela potrafi zjeść kilkanaście procent uzysku.

Trzeci problem to zbyt mały akumulator w stosunku do mocy paneli. Akumulator 50 Ah przy panelu 300 W w słoneczny dzień naładuje się do pełna w niecałe dwie godziny. Reszta energii ucieka, bo regulator odcina ładowanie. W efekcie użytkownik myśli, że panele nie działają prawidłowo, a problem leży w zbyt małym buforze. Proporcja jest prosta: na każde 100 W mocy paneli warto mieć co najmniej 30-40 Ah pojemności akumulatora LiFePO4 albo 50-60 Ah AGM.

Czwarty błąd to brak monitoringu. Bez monitora napięcia akumulatora i prądu ładowania użytkownik jeździ na wyczucie, nie wiedząc, czy instalacja pracuje prawidłowo. Tani miernik panelowy z wyświetlaczem LCD kosztuje 80-120 złotych i pokazuje napięcie, prąd oraz moc chwilową. Pozwala wykryć spadek wydajności zanim akumulator padnie na drugim końcu Europy. Nowoczesne regulatory MPPT mają wbudowany Bluetooth, więc dane widoczne są na telefonie w czasie rzeczywistym.

Piąty, najbardziej podstępny błąd, to uszczelnienie dachu silikonem zamiast odpowiednich mas dekarskich. Silikon pod wpływem UV twardnieje i traci elastyczność po dwóch sezonach. W kamperze dach nagrzewa się do 70°C latem, a zimą spada poniżej zera. Różnica temperatur przekracza 80 stopni, co powoduje pękanie uszczelnienia i przecieki. Właściwym materiałem jest Sikaflex 252 lub taśma butylowa pod listwą, które zachowują elastyczność przez 15-20 lat.

Realne uzyski instalacji 200 W w polskich warunkach wyglądają następująco: w szczycie lipca 800-900 Wh dziennie przy panelach ustawionych na płasko i pełnym nasłonecznieniu, w maju oraz wrześniu 500-600 Wh, a w grudniu zaledwie 100-150 Wh. Kąt nachylenia paneli zmienia te wartości o 15-20 procent, dlatego regulowane wsporniki dachowe to inwestycja, która zwraca się w ciągu dwóch sezonów. Latem w Polsce wystarczy kąt 15-20 stopni, wiosną i jesienią 30-40 stopni, a zimą pionowe ustawienie daje najlepsze wyniki.

Fotowoltaika w kamperze to nie magia, tylko fizyka i konsekwencja w doborze komponentów. Każdy element instalacji wpływa na pozostałe: panel wymusza typ regulatora, regulator ogranicza prąd ładowania, akumulator buforuje nadwyżki, a przekroje kabli decydują, ile tej energii dotrze do odbiornika. Traktowanie systemu jako całości pozwala uniknąć rozczarowań i cieszyć się niezależnością energetyczną nawet na dzikim postoju nad Bałtykiem. Panele PV na kampera to inwestycja, która przy poprawnym montażu zwraca się w trzy do czterech sezonów, a kompletny zestaw fotowoltaiczny do kampera złożony z własnych komponentów bywa tańszy niż gotowiec z marketu.

Źródła danych i norm: PN-EN 16421 (Instalacje elektryczne w pojazdach rekreacyjnych), karty katalogowe producentów ogniw monokrystalicznych typu PERC, dane meteorologiczne IMGW dla Warszawy i Wrocławia z lat 2018-2023, normy IEC 61215 dotyczące paneli fotowoltaicznych, specyfikacje techniczne regulatorów MPPT klasy 20-30 A dostępnych na rynku europejskim.
